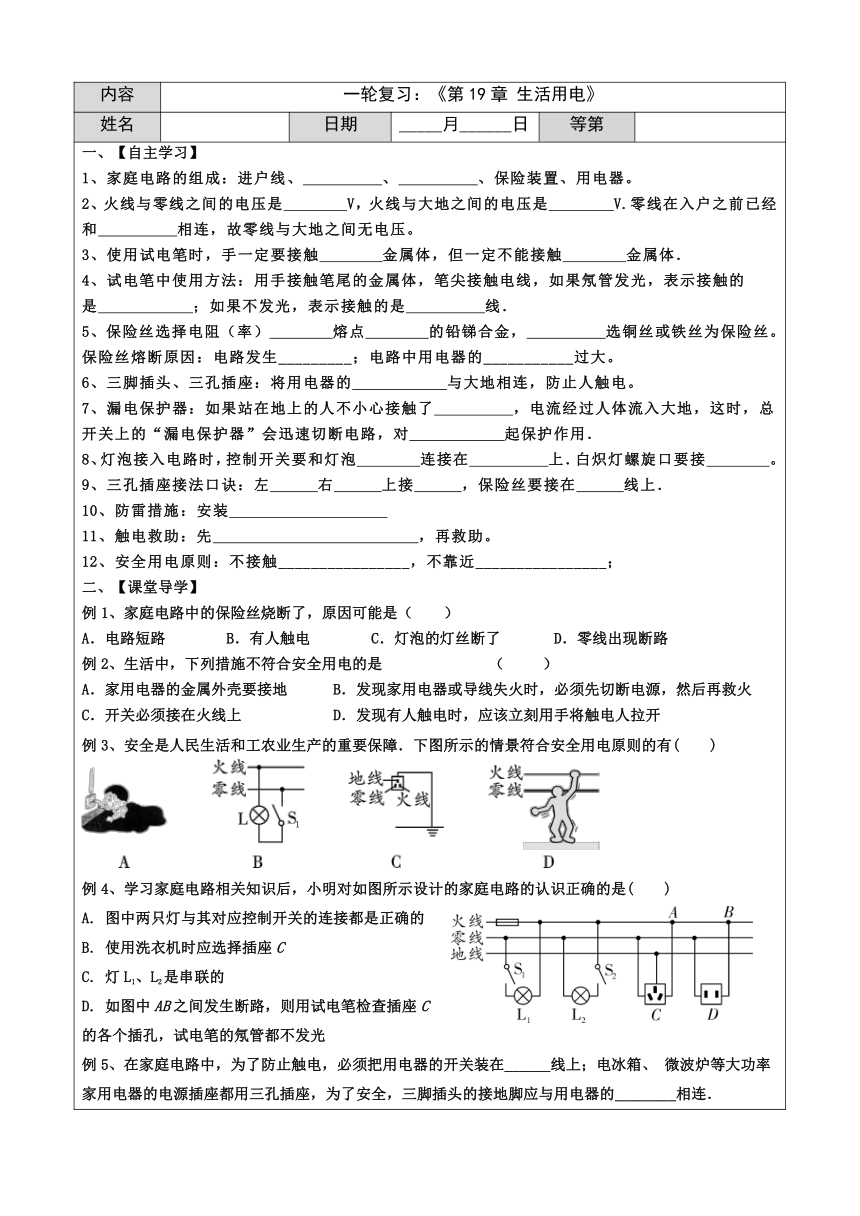

內容 一輪復習：《第19章 生活用電》
姓名 日期 _____月______日 等第
一、【自主學習】 1、家庭電路的組成：進戶線、 、 、保險裝置、用電器。 2、火線與零線之間的電壓是 V，火線與大地之間的電壓是 V.零線在入戶之前已經和 相連，故零線與大地之間無電壓。 3、使用試電筆時，手一定要接觸 金屬體，但一定不能接觸 金屬體． 4、試電筆中使用方法：用手接觸筆尾的金屬體，筆尖接觸電線，如果氖管發光，表示接觸的是 ；如果不發光，表示接觸的是 線． 5、保險絲選擇電阻（率） 熔點 的鉛銻合金， 選銅絲或鐵絲為保險絲。 保險絲熔斷原因：電路發生_________；電路中用電器的___________過大。 6、三腳插頭、三孔插座：將用電器的 與大地相連，防止人觸電。 7、漏電保護器：如果站在地上的人不小心接觸了 ，電流經過人體流入大地，這時，總開關上的“漏電保護器”會迅速切斷電路，對 起保護作用． 8、燈泡接入電路時，控制開關要和燈泡 連接在 上．白熾燈螺旋口要接 。 9、三孔插座接法口訣：左 右 上接 ，保險絲要接在 線上． 10、防雷措施：安裝 11、觸電救助：先 ，再救助。 12、安全用電原則：不接觸________________，不靠近________________； 二、【課堂導學】 例1、家庭電路中的保險絲燒斷了，原因可能是（ ） A．電路短路 B．有人觸電 C．燈泡的燈絲斷了 D．零線出現斷路 例2、生活中，下列措施不符合安全用電的是 （ ） A．家用電器的金屬外殼要接地 B．發現家用電器或?qū)Ь€失火時，必須先切斷電源，然后再救火 C．開關必須接在火線上 D．發現有人觸電時，應該立刻用手將觸電人拉開 例3、安全是人民生活和工農業生產的重要保障．下圖所示的情景符合安全用電原則的有(　　) 例4、學習家庭電路相關知識后，小明對如圖所示設計的家庭電路的認識正確的是(　　) A. 圖中兩只燈與其對應控制開關的連接都是正確的 B. 使用洗衣機時應選擇插座C C. 燈L1、L2是串聯的 D. 如圖中AB之間發生斷路，則用試電筆檢查插座C 的各個插孔，試電筆的氖管都不發光 例5、在家庭電路中，為了防止觸電，必須把用電器的開關裝在______線上；電冰箱、 微波爐等大功率家用電器的電源插座都用三孔插座，為了安全，三腳插頭的接地腳應與用電器的________相連． 例6、如圖所示的家庭電路，當閉合開關時，發現電燈不亮．若原因是圖中打“?”的位置發生了斷路，則在開關閉合的情況下，用測電筆測試電路中A點時，測電筆氖管________(選填“會”或“不會”)發光． 例7、請用筆畫線表示導線，將圖中的電燈、開關和插座正確接入家庭電路中． 例8、如圖所示，只閉合開關S，風扇工作；只閉合開關S1，燈泡和風扇都不工作；同時閉合開關S、S1，風扇和燈泡都工作．請用筆畫線代替導線把電路連接完整． 三、【課后練習】 1、如圖所示的實例中，符合安全用電要求的是(　　) 2、關于家庭電路及安全用電，下列說法正確的是(　　) A. 家庭電路中，控制各個燈具的開關都應安裝在火線上 B. 電器設備起火，用水直接滅火的 C. 低于220 V的電壓對人體都是安全的 D. 試電筆是用來測試物體是帶正電還是帶負電 3、關于家庭電路和安全用電，下列說法正確的是(　　) A. 電能表是測量消耗電能的儀表 B. 家庭電路中的電冰箱和空調是串聯的 C. 用電器電線的絕緣皮破損了仍能繼續使用 D. 導致家庭電路中電流過大的原因一定是短路 4、進入汛期以來，多地發生強降雨，人們在防汛的同時還要注意用電安全．下列做法正確的是(　　) A. 雷雨天不在大樹下躲避 B. 雷雨天在室外使用手機打電話 C. 手上有水時拔用電器的插頭 D. 發現有人觸電時，立即用手直接將人拉開 5、小明家里的一盞電燈不能發光了，換上新的電燈，還是不能發光．于是小明拿來測電筆，閉合開關后，分別在如圖a、b、c、d四個位置進行測量，測電筆均能發光．則電路故障是(　　) A. a點與火線之間斷路 B. a點與b點之間斷路 C. c點與d點之間斷路 D. d點與零線之間斷路 6、如圖所示的甲、乙兩個電路，閉合開關后都會使得保險絲熔斷．關于保險絲熔斷的原因，下列說法正確的是(　　) A. 甲圖是由于燈泡被短路 B. 甲圖是由于燈泡被斷路 C. 乙圖是由于電路總電阻太大，功率太大 D. 乙圖是由于電路總電阻太小，功率太小 7、晚上，小剛在家里做作業時，桌上的臺燈突然熄滅了，家中其他的用電器也全部停止工作。檢查發現臺燈的燈絲完好，用測電筆檢測火線、零線時，氖管都不發光，檢查門外的空氣開關也沒跳閘，詢問鄰居家中仍通電。，你認為故障原因是 ( ) A．進戶線火線斷開 B．進戶線零線斷開 C．臺燈短路 D．用電器總功率過大 8、照明電路中的電燈、開關正確的連接方式是（ ） A、燈和燈、燈和開關都應該并聯。 B、燈和燈、燈和開關都應該串聯。 C、燈和燈應串聯，燈和開關應并聯。 D、燈和燈應并聯，燈和開關應串聯。 9、家庭電路中使用用電器時，下列說法錯誤的是（ ） A、使用的用電器減少，干路中的電流也減少 B、使用的用電器減少，電路中的總電阻也變小 C、使用的用電器減少，電能表轉盤轉得慢 D、使用的用電器減少，火線和零線之間電壓不變 10、某家庭電路如圖所示，下列說法正確的是(　　) A. 燈泡兩端的電壓是36 V　　　　　B. 燈泡L1和L2串聯 C. 開關S1的位置正確 D. 開關S2只控制燈泡L2 11、圖為試電筆的結構圖．下列說法正確的是(　　) A. 使用試電筆驗電時手不能接觸筆尖 B.使用試電筆驗電時手不要接觸筆卡 C. 試電筆外殼是導體 D.使用試電筆時，若氖管發光， 說明接觸處與零線是連通的 12、一節干電池的電壓是________V，家庭電路中的電冰箱、電視機等用電器的連接方法是______聯． 13、一個房間要安裝2盞“220 V　40 W”的電燈和一個插座，要求開關S只控制兩盞燈，且每盞燈都能正常發光，請按以上要求將圖中元件用筆畫線代替導線連接起來． 14、媽媽買了一輛電動車．回家后卻發現一個難題：車庫里只有一盞燈，但沒有充電用的插座．爸爸打開燈的開關盒，看到里面有兩個接線柱，于是他從這兩個接線柱上引出兩根導線，接上一個插座．接好后插上電器，卻發現電燈亮了，但亮度明星偏暗． (1)造成這一理襲的壕因是由于連接惜誤而導致充電器與電燈　　聯． (2)正確連接后充電器與電燈都能正常工作了．爸爸發現充電上標有“輸入電壓220V，輸出功率100W”．電動車一次充電需要6小時．請計算一次充電消耗的電能為多少千瓦時
