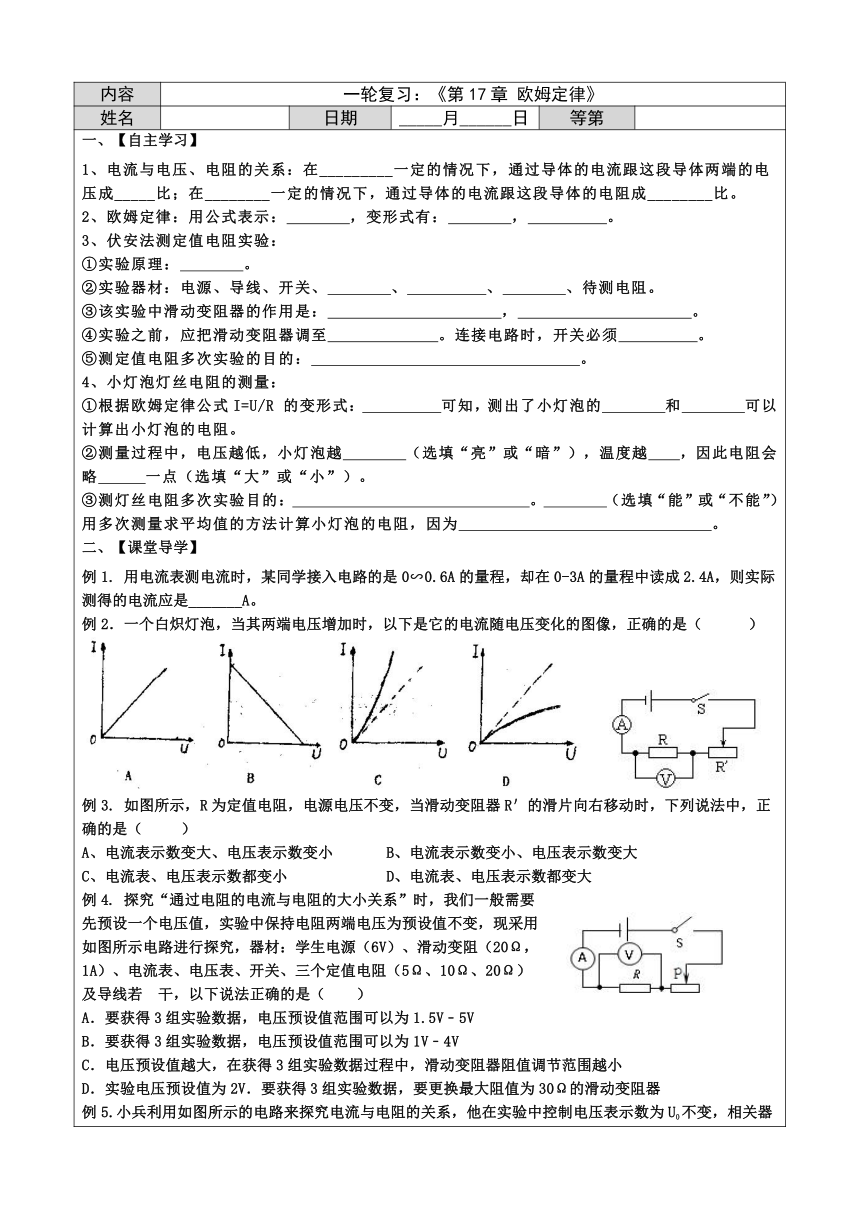

內容 一輪復習：《第17章 歐姆定律》
姓名 日期 _____月______日 等第
一、【自主學習】 1、電流與電壓、電阻的關系：在_________一定的情況下，通過導體的電流跟這段導體兩端的電壓成_____比；在________一定的情況下，通過導體的電流跟這段導體的電阻成________比。 2、歐姆定律：用公式表示： ，變形式有： ， 。 3、伏安法測定值電阻實驗： ①實驗原理： 。 ②實驗器材：電源、導線、開關、 、 、 、待測電阻。 ③該實驗中滑動變阻器的作用是： ， 。 ④實驗之前，應把滑動變阻器調至 。連接電路時，開關必須 。 ⑤測定值電阻多次實驗的目的： 。 4、小燈泡燈絲電阻的測量： ①根據歐姆定律公式I=U/R 的變形式： 可知，測出了小燈泡的 和 可以計算出小燈泡的電阻。 ②測量過程中，電壓越低，小燈泡越 （選填“亮”或“暗”），溫度越 ，因此電阻會略 一點（選填“大”或“小”）。 ③測燈絲電阻多次實驗?zāi)康模? 。 （選填“能”或“不能”）用多次測量求平均值的方法計算小燈泡的電阻，因?yàn)? 。 二、【課堂導學】 例1. 用電流表測電流時，某同學接入電路的是0∽0.6A的量程，卻在0-3A的量程中讀成2.4A，則實際測得的電流應是_______A。 例2．一個白熾燈泡，當其兩端電壓增加時，以下是它的電流隨電壓變化的圖像，正確的是（ ） 例3. 如圖所示，R為定值電阻，電源電壓不變，當滑動變阻器R＇的滑片向右移動時，下列說法中，正確的是（ ） A、電流表示數變大、電壓表示數變小 B、電流表示數變小、電壓表示數變大 C、電流表、電壓表示數都變小 D、電流表、電壓表示數都變大 例4. 探究“通過電阻的電流與電阻的大小關系”時，我們一般需要 先預設一個電壓值，實驗中保持電阻兩端電壓為預設值不變，現采用 如圖所示電路進行探究，器材：學生電源（6V）、滑動變阻（20Ω， 1A）、電流表、電壓表、開關、三個定值電阻（5Ω、10Ω、20Ω） 及導線若 干，以下說法正確的是（　　） A．要獲得3組實驗數據，電壓預設值范圍可以為1.5V﹣5V B．要獲得3組實驗數據，電壓預設值范圍可以為1V﹣4V C．電壓預設值越大，在獲得3組實驗數據過程中，滑動變阻器阻值調節范圍越小 D．實驗電壓預設值為2V．要獲得3組實驗數據，要更換最大阻值為30Ω的滑動變阻器 例5.小兵利用如圖所示的電路來探究電流與電阻的關系，他在實驗中控制電壓表示數為U0不變，相關器材規格已在圖中標明。 （1）請用筆畫線代替導線將電壓表接入電路； （2）開關閉合前，滑動變阻器的滑片應置于圖甲中最　 　（選填“左”或“右”）端； （3）閉合開關，將電阻箱調至某阻值，調節滑動變阻器時，他發現電壓表示數始終為零而電流表示數有明顯變化，經檢查是由于某處被短路而造成的，被短路的是　 　； （4）小兵調節電阻箱阻值R，進行多次實驗，所繪制的I與1/R關系圖線如圖乙所示，由此可知U0＝　 　V，實驗結論是：在電壓一定時，　 　； （5）若由于電池電量不足，小兵換用4.5V電源后繼續實驗，進行了如下操作：①將電阻箱阻值先調至4Ω進行實驗，實驗完成后斷開開關；②再將電阻箱阻值調至15Ω后，閉合開關進行實驗；則由于小兵在上述操作中的一個疏漏，將會導致　 　。 （6）小華利用圖甲電路和器材也對電流與電阻的關系進行了探究在5Ω～25Ω范圍內，他將電阻箱阻值R調至5個不同的值分別進行了實驗，則他根據實驗數據描點所繪制的與I與1/R關系圖線不可能是圖丙中的　　 （選填“甲”或“乙”），理由是　 　。 例6.一個標有"12V"字樣額定功率未知的燈泡，在室內測得其燈絲電阻R隨燈泡兩端電壓U變化的關系圖線如圖所示。則燈泡正常發光時的電阻為 Ω。假如燈絲電阻與其熱力學溫度成正比，室溫為300K(K是熱力學溫度單位)，那么在燈泡正常發光的情況下，燈絲的溫度為 K。 例7.在學校舉行的物理創新大賽上，小明和小紅所在的科技小組分別設計了一種測量托盤所受壓力的壓力測量?jī)x，如圖甲、乙所示。兩裝置中所用的器材與規格完全相同，壓力表是由電壓表改裝而成，R1為定值電阻，阻值為10Ω，R2為滑動變阻器，規格為“10Ω lA"。金屬指針OP可在金屬桿AB上滑動，且與它接觸良好，金屬指針和金屬桿電阻忽略不計。M為彈簧，在彈性限度內它縮短的長度與其所受的壓力大小成正比。當托盤所受壓力為零時，P恰好位于R2的最上端；當托盤所受壓力為50N時，P恰好位于R2的最下端，此時彈簧的形變?nèi)栽趶椥韵薅葍?nèi)。 (1)甲裝置中，當P位于R2的最下端時，電壓表的示數為3V，則電源電壓是多少 (2)甲裝置中，壓力25N的刻度位置標在電壓表表盤多少伏的刻度線上 (3)在甲、乙兩種裝置中，兩壓力表的刻度特點有何不同 試說明理由。 三、【課后練習】 1、根據串、并聯電路的特點，歸納下列幾種說法，其中正確的是（ ） A. 用電流表分別測出兩燈泡的電流相等，則兩燈一定串聯 B. 用電壓表分別測出兩燈泡的電壓相等，則兩燈一定并聯 C. 串聯的電阻越多總電阻越大，總電阻比其中的最大電阻更大 D. 并聯的電阻越多總電阻越小，總電阻比其中的最小電阻更小 2、如圖所示電路中，，，當開關S閉合時，電流表A1、A2的示數之比為（ ） A. 1:2 B. 3:2 C. 3:1 D. 1:1 3、如圖表示了通過某導體的電流與其兩端電壓的關系。由圖中信息可知（ ） A．導體的電阻為6歐 B．導體的電阻為1.5歐 C．導體的電阻隨導體兩端電壓的增大而增大 D．導體兩端電壓為0時，導體的電阻也為0 4、如圖所示的電路，合上開關，小燈泡正常發光若將小燈泡和電流表的位置互換，則合上開關后的現象是（ ） A．小燈泡不發光 B．小燈泡會燒壞 C．小燈泡仍正常發光 D．電壓表和電流表都沒有示數 5、根據歐姆定律 I=U/R，下列說法正確的是 A．通過導體的電流越大，這段導體的電阻就越小 B. 導體兩端的電壓越高，這段導體的電阻就越大 C. 導體的電阻與電壓成正比，與電流成反比 D. 導體兩端的電壓越高，通過這段導體中的電流就越大 6、在如圖所示的電路中，兩只電流表的規格相同，電流表有兩個量程 (0--0.6A以及0--3A).閉合開關S,電阻R1與R2均有電流流過，兩只電流 表的指針偏轉角度相同，則R1與R2的比值為（ ） A. 1∶5 B.5∶1 C.1∶4 D.4∶1 7、如圖所示，是用滑動變阻器調節燈泡亮度的幾種方案，你認為可能達到目的的方案是（　　） 8、如圖所示，電源電壓保持不變，開關S閉合后，當滑動變阻器R：的滑片P向左移動時，電流表和電壓表示數的變化情況是（ ） A.電流表的示數變小，電壓表的示數變大 B.電流表的示數變小，電壓表的示數變小 C.電流表的示數變大，電壓表的示數變大 D.電流表的示數變大，電壓表的示數變小 9、如圖所示，是用電流表A、單刀雙擲開關S、電阻箱R＇和已知電阻Ro來測量未知電阻Rx阻值的電路圖現將開關S撥到a，此時電流表的示數為I；再將開關S撥到b，調節電阻箱R＇的阻值。當電流表的示數為0.5I時，電阻箱的阻值為R，則被測電阻Rx的阻值為（ ） A． B．Ｒ C． D． 10、小敏利用“壓敏電阻的阻值隨所受壓力的增大而減小”的性質，設計了判斷物體運動狀態的裝置。其工作原理如圖所示，電源、電流表、定值電阻和壓敏電阻由導線連接成一個串聯電路，壓敏電阻和一塊擋板固定在絕緣小車上，中間放置一個可活動的絕緣球，壓敏電阻不受力時，電流表示數為厶，小車運動狀態變化會引起電流表示數變化。如圖所示是某次小車向右作直線運動時電流隨時間變化圖象。下列有關該次小車運動狀態的判斷正確的是（ ） A. 0到t1時間內，小車速度變大 B. t1到t2時間內，小車速度不變 C. t2到t3時間內，小車速度變大 D. t3到t4時間內，小車速度變小 11、小剛學習了“歐姆定律”之后，為了了解鉛筆芯電阻的大小，他在一支鉛筆芯兩端加了3V 電壓，測出通過鉛筆芯的電流是150mA．則該鉛筆芯電阻為_(kāi)_______Ω；若加在這支鉛筆芯兩端的電壓增加到6V時．通過它的電流又是_________mA． 12、一只小電燈的額定電壓是6V，額定電流是0.2A，若把它接到10V的電源上，且使它正常工作，應該給它 聯一個阻值是 Ω的電阻。 13、如圖所示的電路中，R1、R2均為定值電阻．電源電壓不變．閉合開關S1、S2，兩電表均有示數；再斷開開關S2，則電流表示數 ，電壓表示數 ，電壓表與電流表示數之比 (本題每空均選填“變大”、“變小”或“不變”) 14、電學中經常按右圖連接實物進行實驗，該實驗可測量的物理量有 、 、 等。（填物理量的符號） 15、如圖所示，電源電壓不變，R1=2Ω，R2=3Ω，R3=4Ω.只閉合S，電流表A1、A2示數之比為 ，電壓表V1、V2示數之比為 .再閉合S1、S2，電流表A1、A2示數之比為 ，電壓表V1、V2示數之比為 . 16、在“探究電流與電阻的關系”的實驗中，老師提供的實驗器材如圖所示(各個電源兩端的電壓保持不變，各個定值電阻受溫度的影響可以忽略)。請選用合適的器材，完成實驗探究。 (1)本實驗中，需要保持 不變。 (2)在方框內畫出你設計的實驗電路圖。 (3)小明設計的實驗方案中，使用了滑動變阻器，在實驗中，滑動變阻器不能起到的作用是( ) A．控制電路中的電流大小，保護電路 B．保持定值電阻兩端的電壓不變 C．改變電源電壓 17、某同學測量額定電壓為2.5 V的燈泡L在不同電壓下的電阻． (1)他連接了如圖甲所示的實驗電路，其中有一個元件與導線連接有誤，這個元件是： ． (2)改正(1)中的錯誤后，閉合開關調節滑動變阻器進行多次測量，測量的數據如上右表所示. 請完成下列問題． ①小燈泡L正常發光時的電阻RL＝ Ω.(結果保留一位小數) ②若將與上述小燈泡L規格完全相同的兩個小燈泡串聯接入電路，如圖乙所示．閉合開關，調節滑動變阻器，使電壓表的示數為1.8 V，則電流表的示數應為 A. (3)根據表格中的數據可知，小燈泡的電阻隨兩端電壓的增大而 ． (4)根據排除完故障的甲電路，移動滑動變阻器能否實現燈泡兩端電壓從零連續變化到2.5V？答 ，理由是 ． 18、如圖所示，，A的示數為2.5A，V的示數為6V；若R1，R2串聯在同一電源上，通過R1的電流為0.6A，求R1和R2的電阻值。 19、如圖所示，變阻器R0的滑片P在移動過程中電壓表的示數變化范圍是0～4V，電流表的示數變化范圍是1A～0.5A，求電阻器R的阻值、變阻器R0的最大阻值和電源電壓U。
