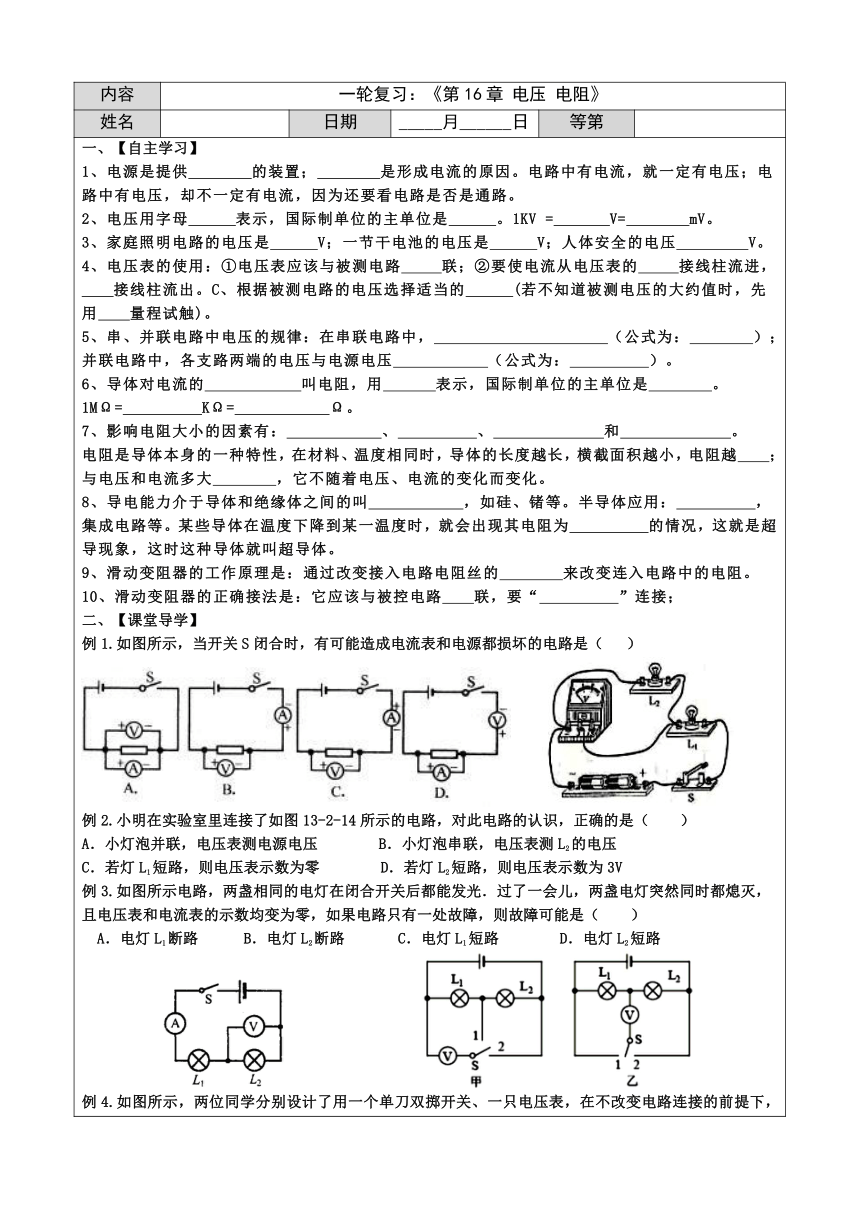

內容 一輪復習：《第16章 電壓 電阻》
姓名 日期 _____月______日 等第
一、【自主學習】 1、電源是提供 的裝置； 是形成電流的原因。電路中有電流，就一定有電壓；電路中有電壓，卻不一定有電流，因為還要看電路是否是通路。 2、電壓用字母 表示，國際制單位的主單位是 。1KV = V= mV。 3、家庭照明電路的電壓是 V；一節干電池的電壓是 V；人體安全的電壓 V。 4、電壓表的使用：①電壓表應該與被測電路 聯；②要使電流從電壓表的 接線柱流進， 接線柱流出。C、根據被測電路的電壓選擇適當的 (若不知道被測電壓的大約值時，先用 量程試觸)。 5、串、并聯電路中電壓的規律：在串聯電路中， （公式為： ）； 并聯電路中，各支路兩端的電壓與電源電壓 （公式為： ）。 6、導體對電流的 叫電阻，用 表示，國際制單位的主單位是 。 1MΩ= KΩ= Ω。 7、影響電阻大小的因素有： 、 、 和 。 電阻是導體本身的一種特性，在材料、溫度相同時，導體的長度越長，橫截面積越小，電阻越 ；與電壓和電流多大 ，它不隨著電壓、電流的變化而變化。 8、導電能力介于導體和絕緣體之間的叫 ，如硅、鍺等。半導體應用： ，集成電路等。某些導體在溫度下降到某一溫度時，就會出現其電阻為 的情況，這就是超導現象，這時這種導體就叫超導體。 9、滑動變阻器的工作原理是：通過改變接入電路電阻絲的 來改變連入電路中的電阻。 10、滑動變阻器的正確接法是：它應該與被控電路 聯，要“ ”連接； 二、【課堂導學】 例1.如圖所示，當開關S閉合時，有可能造成電流表和電源都損壞的電路是（　 ） 例2.小明在實驗室里連接了如圖13-2-14所示的電路，對此電路的認識，正確的是（　　） A．小燈泡并聯，電壓表測電源電壓 B．小燈泡串聯，電壓表測L2的電壓 C．若燈L1短路，則電壓表示數為零 D．若燈L2短路，則電壓表示數為3V 例3.如圖所示電路，兩盞相同的電燈在閉合開關后都能發光．過了一會兒，兩盞電燈突然同時都熄滅，且電壓表和電流表的示數均變為零，如果電路只有一處故障，則故障可能是（ ） A．電燈L1斷路 B．電燈L2斷路 C．電燈L1短路 D．電燈L2短路 例4.如圖所示，兩位同學分別設計了用一個單刀雙擲開關、一只電壓表，在不改變電路連接的前提下，能測出燈L1和L2兩端電壓的電路圖，他們的設計 （ ） A．甲圖是正確的　 B．乙圖是正確的 C．兩圖都是正確的 D．兩圖都不正確 例5.某同學連接的電路如圖13-2-22所示，他所用的電源是四節新干電池串聯組成的電池組，當他將開關閉合后，電壓表的示數為2V，則L1兩端的電壓為 ，L2兩端的電壓為 ． (
＋
－
L
1
L
2
S
) 例6.有電源、電流表、電壓表、開關各一只、兩只燈泡L1和L2。請按下列要求設計：⑴燈L1和L2并聯，電流表測通過燈L1的電流， 燈泡L1的電流約0.4A；電壓表測量燈L2的電壓，開關能控制兩只燈泡。⑵用筆畫線將連接起來（連線不能交叉）。 例7.下列關于電阻的幾種說法中正確的是 （ ） A．長導線的電阻比短導線的電阻大 B．粗導線的電阻比細導線的電阻大 C．鐵導線的電阻比銅導線的電阻大 D．電阻是導體對電流的阻礙作用，是導體本身的一種屬性 例8.如圖所示是一種自動測定油箱內油面高度的裝置。 （1）圖中R是電學中的什么元件_ ___；（2）油量表是用__________表改裝的； （3）當油箱中油箱油面降低，浮標向下運動時，R的電阻值將 ，此時電路中的電流將 (大/減小)。 例9.在做“決定電阻大小的因素”實驗時，為了便于研究而采用控制變量法，即每次需挑選兩根合適的導線，測出流過它們的電流，然后進行比較，得出結論。 導線長度ABCDEFG長度/cm1.00.51.51.01.21.50.5橫截面積/mm23.20.81.20.81.21.21.2材料錳銅鎢鎳鉻絲錳銅鎢錳銅鎳鉻絲
(1)為了研究電阻與導體的材料有關，應選用的兩根導線是_________(填代號)； (2)為了研究電阻與導體的長度有關，應選用導線C和導線________； (3)為了研究電阻與_______________的關系，應選用導線 和導線_________。 三、【課后練習】 1、下列說法中正確的是 ( ) A．導體電阻都隨溫度升高而增大 B．當導體中的電流為零時，導體的電阻不為零 C．溫度一定時，又細又長的導體電阻一定大 D．溫度一定時，同種材料制成的導線，長導線電阻一定比短導線的大 2、關于電流表和電壓表的使用，下列說法錯誤的是（　?。?A．使用前都應檢查指針是否指零 B．接入電路時，都應使電流從正接線柱流入，從負接線柱流出 C．兩表都不能將兩接線柱直接接到電源的兩極上 D．若有兩個量程，一般都先用大量程“試觸” 3、如圖所示各電路圖中完全無誤的是（ ） 4、某同學在做電學實驗時，不慎將電壓表和電流表的位置對換，連接成如圖13-2-28所示電路．若開關閉合，其后果是（　?。?A．電壓表不會燒壞，電流表可能燒壞 B．兩表不會被燒壞； C．電壓表不會被燒壞，但無示數 D．兩表會被燒壞． 5、一塊厚薄均勻的長方體鐵塊如圖1所示，分別沿圖中所示的不同方向接入電路，則（ ） A．沿AB方向接入電路時電阻最大 B．沿CD方向接入電路時電阻最大 C．沿EF方向接入電路時電阻最大 D．沿各個方向接入電路時的電阻一樣大 6、如圖所示，電源電壓不變，當開關S閉合時，電表示數的變化情況是( ). A．電流表、電壓表示數均變大 B．電流表、電壓表示數均變小 C．電壓表示數變大，電流表示數變小 D．電壓表示數變小，電流表示數變大 7、如圖所示的滑動變阻器的四種接法中，當滑片P向左滑動時，電阻變大的是（ ） 8、小紅同學在做“測串聯電路的電壓”實驗時，接通開關后，發現L1亮度較大，L2亮度較小，對這一現象以下分析合理的是（　?。?A．燈泡L2發生了短路　　　　 　 B．燈泡L1的電流大于燈泡L2的電流 C．燈泡L1的電壓大于L2的電壓　 D．燈泡L2的電壓大于L 1的電壓 9、如圖電壓表的示數為U1、U2、U3，電流表的示數為I1、I2，下列關系中正確的是( ） A．U1=U2=U3，I1=I2 B．U1=U2=U3，I1＞I2 C．U1+U2=U3，I1=I2 D．U1+U2=U3，I1＜I2 10、如圖所示，圣誕樹上的使用的小彩燈是 （“串”、“并”）聯的。如果這串彩燈上有50只相同的小燈泡，接到照明電路中后50只小燈泡都正常發光，測得每只小燈泡的電流為100mA，則電源插頭處的電流為 A，每只小燈泡兩端的電壓為 KV。 11、在如圖所示的電路中，要測量干路中和支路的電流及燈泡兩端的電壓，則①是 表，②是 表，③是 表。 12、一導線通以lA的電流，電阻為5Ω，如通以3A的電流時，其電阻 5Ω；不通電時，其電阻__________5Ω。(大于/小于/等于) 13、在①金屬②人體③玻璃④大地⑤橡膠⑥空氣中，通常情況下是導體的有_____________(填前面的序號)，其余的都是___________。 14、如圖所示，電源電壓恒定。當開關S1閉合S2斷開時，電壓表的示數為3V；當S1斷開S2閉合時，電壓表的示數為4.5V。則燈L1兩端電壓為 V，燈L2兩端電壓為 V?！? 15、圖中電表的示數分別為：甲圖 ，乙圖 。如果以另一個量程來讀數，示數又分別為 ， 。 16、燈L1與L2并聯，已知電源由三節干電池串聯組成，通過燈L1的電流是0.5A，通過燈L2的電流也是0.5A，則燈L1的電壓是 V，燈L2的電壓是 V，干路中的總電流是 A；如果用實驗室中的電壓表和電流表測電路中的總電壓和總電流，電壓表的量程要選擇 ，電流表的量程要選擇 。 17、一段鋁導線被均勻拉長后，它的電阻___________，這是因為它的___________變大。 18、多數金屬的電阻隨溫度的升高而__________，一只正常發光的燈泡，其燈絲的電阻比不發光時要__________。 19、如圖所示實驗裝置，閉合電路中的開關，看到的現象是 ；點燃酒精燈后，在加熱一段時間后，你會發現 。 20、小名在研究導體電阻與溫度的關系時，在不同時刻測量了一段錳銅合金線的電阻，其電阻與時間的圖像如圖所示，與時刻t2相比較，時刻t1的溫度較 （高/低/一樣高）。 21、如圖所示的電路，要使L1與L2串聯，應只閉合開關 ，電壓表測量的是 ；要使L1與L2 組成并聯電路，只需要閉合開關 ，電流表測量的是 的電流。 如圖所示是小文同學研究串聯電路中電流、電壓特點的實物連接圖。 （1）當開關S閉合時，電壓表測量的是_______的電壓。 若電源電壓為3V，電壓表示數為2V，則燈L1兩端的電壓 為______V，則燈L2兩端的電壓為______V。 （2）當開關S斷開時，電壓表示數為______V。 （3）當開關S閉合時，若燈L1亮，L2不亮，電流表和電 壓表均有讀數。則故障原因可能是____________.
