1.3電磁鐵的應用
浙教版義務教育階段科學八年級（下）
目錄
1
知識回顧
2
知識引領
3
知識鞏固
電磁繼電器的結構
電磁繼電器的工作原理
學習目標
1.知道電磁鐵的構成和特點。
2.了解電磁繼電器的結構和工作原理，初步認識科學知識的實際應用。
3.通過閱讀說明書，知道如何使用電磁繼電器，能夠設計簡單的電磁控制電路。
4.知道磁懸浮列車的工作原理，知道信息的磁記錄原理。

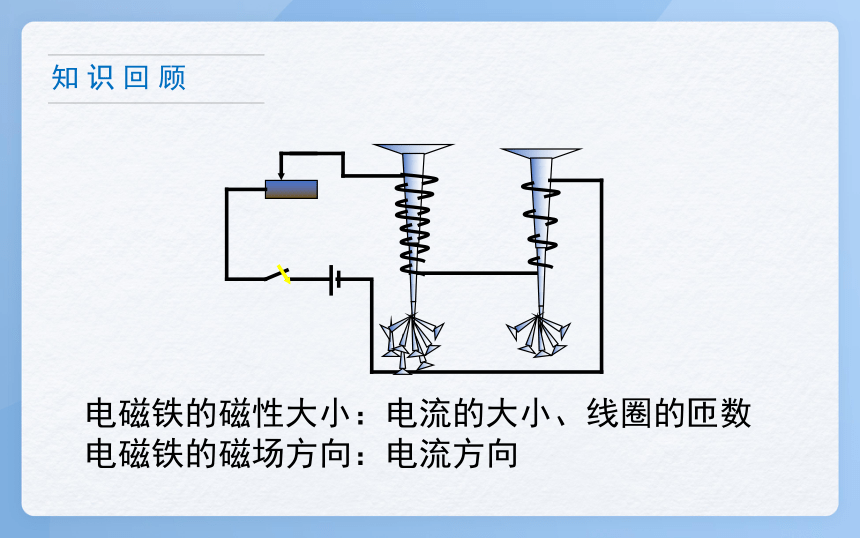

知識回顧
電磁鐵的磁性大?。弘娏鞯拇笮?、線圈的匝數
電磁鐵的磁場方向：電流方向
知識引領
電磁鐵
1.定義：
2.優點：
電磁鐵是一個帶有鐵芯的通電螺線管.
2). 若線圈匝數一定，其磁性的強弱可以用電流的大小控制。
3). 磁場的方向可以用電流的方向控制。
1). 磁性的有無可以用電流的通斷控制。
人們利用電磁鐵的這些特性設計和制造了許多生活和生產用品
知識引領

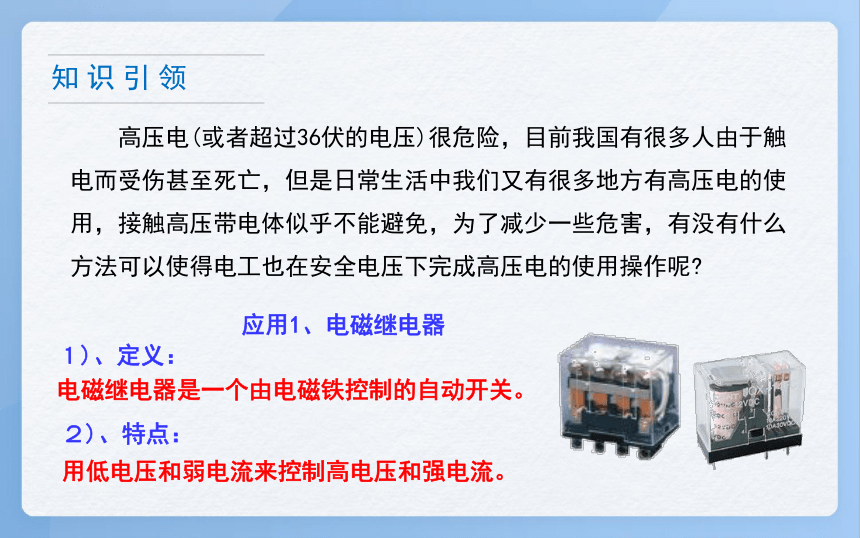

高壓電(或者超過36伏的電壓)很危險，目前我國有很多人由于觸電而受傷甚至死亡，但是日常生活中我們又有很多地方有高壓電的使用，接觸高壓帶電體似乎不能避免，為了減少一些危害，有沒有什么方法可以使得電工也在安全電壓下完成高壓電的使用操作呢
１)、定義：
２)、特點：
應用1、電磁繼電器
用低電壓和弱電流來控制高電壓和強電流。
電磁繼電器是一個由電磁鐵控制的自動開關。
知識引領

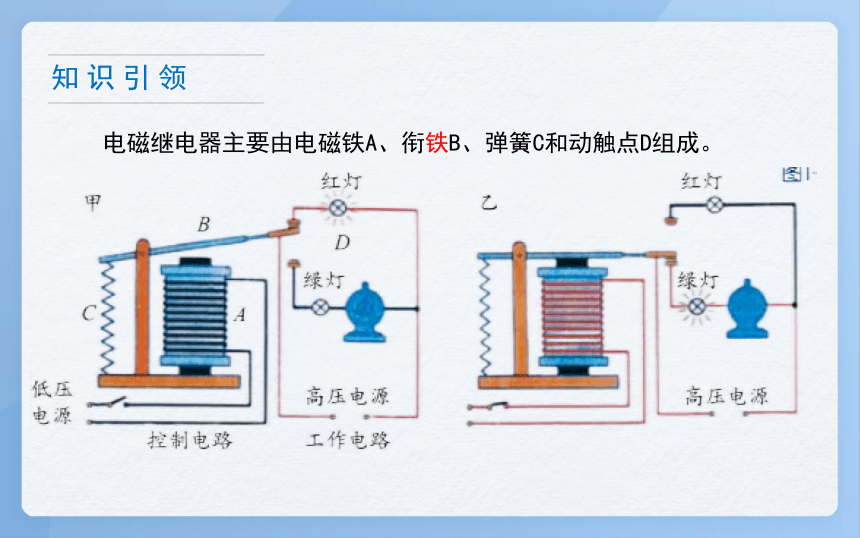

電磁繼電器主要由電磁鐵A、銜鐵B、彈簧C和動觸點D組成。
應用2、電鈴
電鈴的工作原理:
當開關閉合,電路通電，電磁鐵產生磁性,吸引銜鐵B,與B相連的金屬球敲擊金屬盤，發出鈴聲;同時，彈性片A被B帶動向下運動，電路斷開，電磁鐵磁性消失，銜鐵B被A彈起，金屬球離開金屬盤;而此時電路又接通，電磁鐵重新產生磁性.....
如此重復，使金屬球不斷地敲擊金屬盤而發出鈴聲。
知識引領
應用3、磁懸浮列車
優點：高速、舒適、無噪音、無污染、能耗低。
原理：磁極間的相互作用（吸引或排斥）
異名磁極相互吸引
同名磁極相互排斥
知識引領
應用4、水位自動報警器
知識引領
當電磁選礦機工作時，鐵砂將落入_____箱，非鐵物質落入_____箱。
應用5、電磁選礦
軟盤
磁帶
應用6.信息的磁記錄：
原理：記錄聲音、文字、圖像等信息的磁帶的一面都涂有一層磁粉，每一個磁粉粒就是一個小磁體，通過磁頭把磁粉磁化，把信息記錄在磁帶上。
知識鞏固
及時提問
