1.6家庭用電
浙教版義務教育階段科學八年級（下）
目錄
1
知識回顧
2
知識引領
3
知識鞏固
家庭電路的構成
測電筆的使用
接地線的作用
學習目標
1.了解家庭電路的組成。
2.觀察家庭和教室的實際電路，能簡單描述家庭電路的主要特征。
3.知道測電筆的結構，練習使用測電筆來判斷火線。
4.知道保險絲的作用，會選用保險絲。
5.知道斷路器的作用和工作原理。
6.知道三孔插座、三腳插頭的連接和作用。

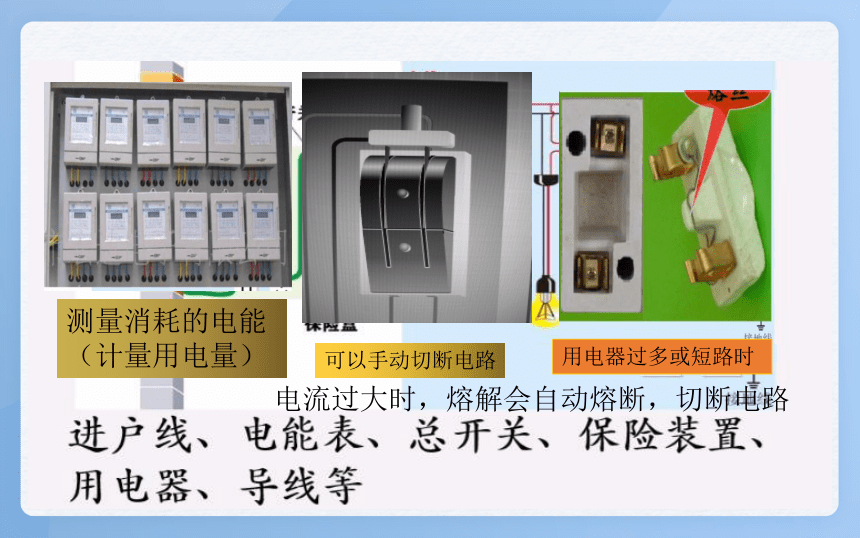

認識家庭電路的組成
測量消耗的電能（計量用電量）
可以手動切斷電路
電流過大時，熔解會自動熔斷，切斷電路
用電器過多或短路時

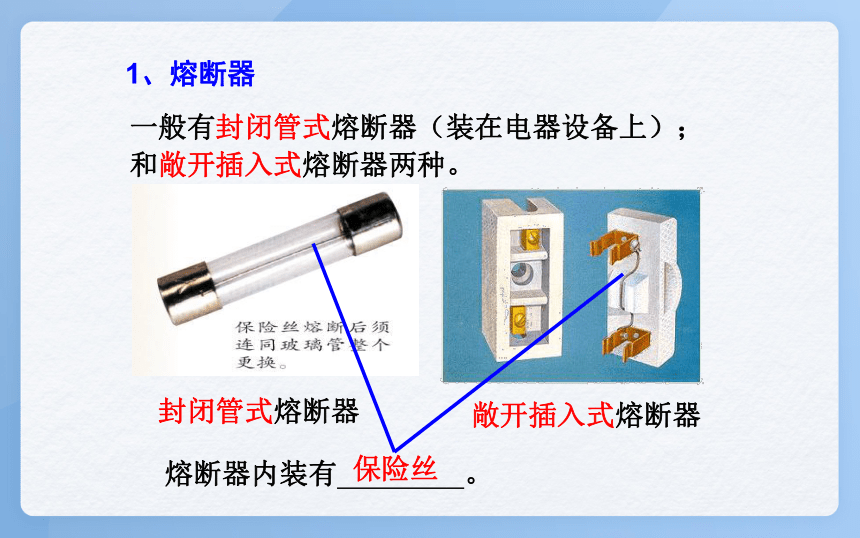

1、熔斷器
一般有封閉管式熔斷器（裝在電器設備上）；和敞開插入式熔斷器兩種。
封閉管式熔斷器
敞開插入式熔斷器
熔斷器內裝有 。
保險絲

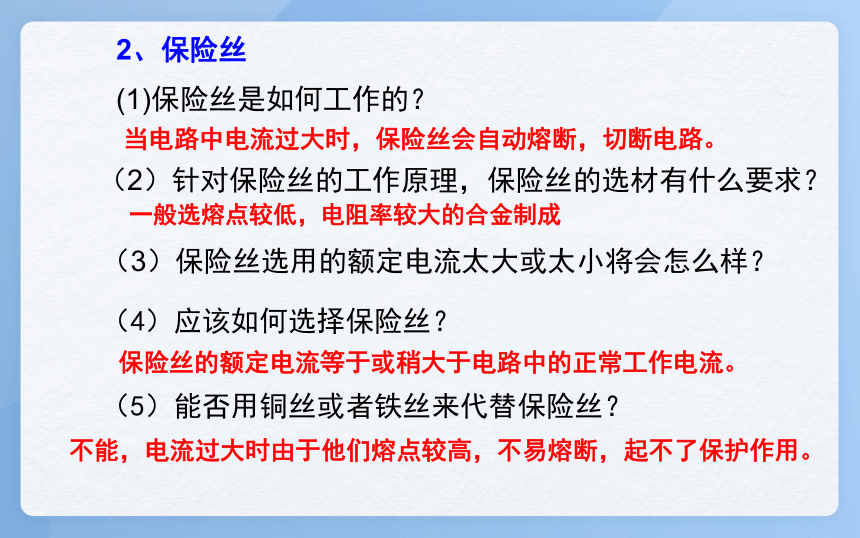

2、保險絲
(1)保險絲是如何工作的？
當電路中電流過大時，保險絲會自動熔斷，切斷電路。
（2）針對保險絲的工作原理，保險絲的選材有什么要求？
一般選熔點較低，電阻率較大的合金制成
（4）應該如何選擇保險絲？
保險絲的額定電流等于或稍大于電路中的正常工作電流。
（5）能否用銅絲或者鐵絲來代替保險絲？
不能，電流過大時由于他們?nèi)埸c較高，不易熔斷，起不了保護作用。
（3）保險絲選用的額定電流太大或太小將會怎么樣？

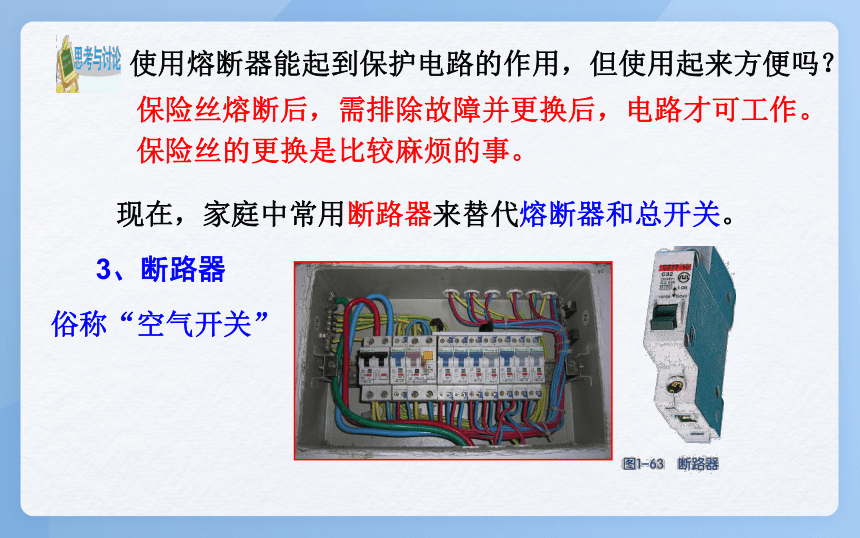

使用熔斷器能起到保護電路的作用，但使用起來方便嗎？
保險絲熔斷后，需排除故障并更換后，電路才可工作。
保險絲的更換是比較麻煩的事。
3、斷路器
現在，家庭中常用斷路器來替代熔斷器和總開關。
俗稱“空氣開關”

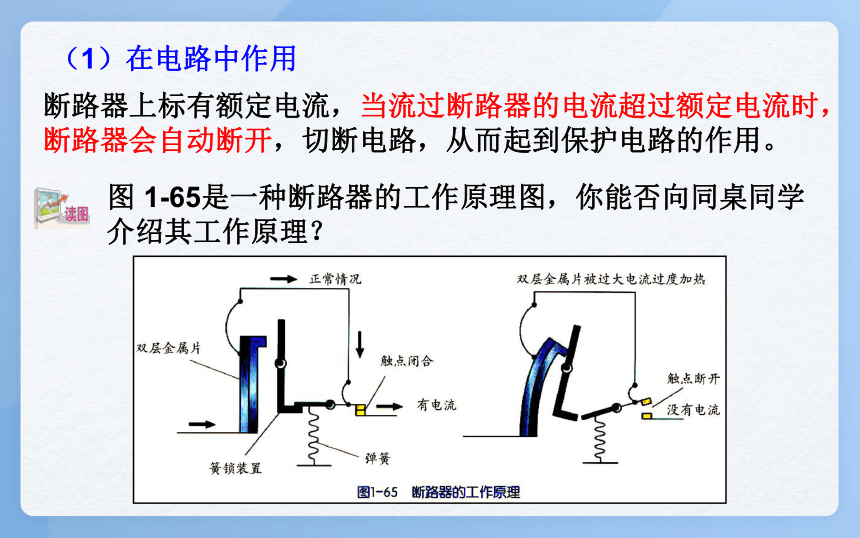

（1）在電路中作用
斷路器上標有額定電流，當流過斷路器的電流超過額定電流時，斷路器會自動斷開，切斷電路，從而起到保護電路的作用。
圖 1-65是一種斷路器的工作原理圖，你能否向同桌同學介紹其工作原理？
（2）斷路器的工作原理
當電路過載
或短路時，
斷路器中雙金屬片受熱彎曲
推動簧鎖，彈簧拉動，觸點斷開
斷開電路
沒有電流
電流過大，導體發熱
在過載短路時保護作用
用測電筆識別火線和零線
使用方法：手觸筆尾金屬體，筆尖金屬體觸火線時氖管發紅，觸到零線時氖管不發紅。
必須接觸筆尾金屬體
家庭中電燈與電燈之間的連接是串聯還是并聯？
電燈與開關之間的連接是串聯還是并聯？
電燈與插座之間是串聯還是并聯？
安全來用電，開關裝火線，
接著進燈座，最后回零線。
三、電燈和開關
四、插座和插頭
左零右火
左零右火上接地
接地線接到哪里去？
2、三線插頭
要求：保險絲保護三孔插座，開關控制燈泡
1、小新家里買了斷路器、電能表、插座，在電路中正確的連接順序是＿＿＿、＿＿＿、＿＿.
2、小新家新添了空調，但他家保險絲經常熔斷，你認為原因可能是 （ ）
A．保險絲太粗不合規格
B．所有用電器同時工作
C．一定是由于短路現象造成的
D．一定是電路中的總電流超過了保險絲的熔斷電流，可能是短路，也可能是用電器過載
電能表　斷路器　插座
D
3、小新家里各用電器工作時的電流值如下：
一臺電腦：0.4A，所有電燈:總0.8A,空調:1安
冰箱:0.5A,電視機:0.2A,請你幫他選擇保險絲( )
A、額定電流是4A的保險絲
B、額定電流是2.5A的保險絲
C、額定電流是3A的保險絲
D、額定電流越大越好的保險絲
c
如右圖，你在檢修家庭電路時發現電燈L不亮。
用測電筆測試C、D后，發現這兩處都能使氖管發光，而測試A、B兩點時，只有在測A點時氖管發光，討論一下，你覺得故障出在哪里呢？
火線
零線
L
A
B
C
D
知識鞏固
及時提問
