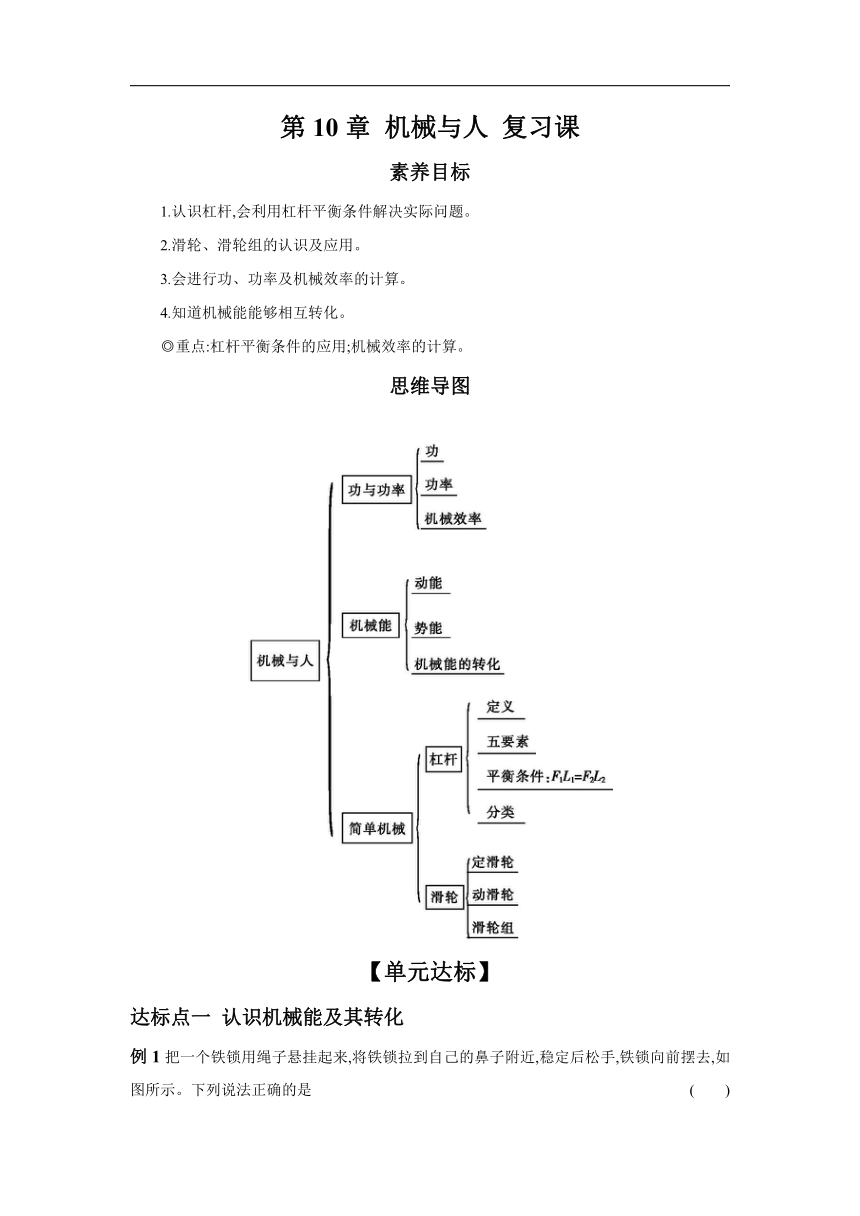

第10章 機械與人 復習課
素養目標
1.認識杠桿,會利用杠桿平衡條件解決實際問題。
2.滑輪、滑輪組的認識及應用。
3.會進行功、功率及機械效率的計算。
4.知道機械能能夠相互轉化。
◎重點:杠桿平衡條件的應用;機械效率的計算。
思維導圖
【單元達標】
達標點一 認識機械能及其轉化

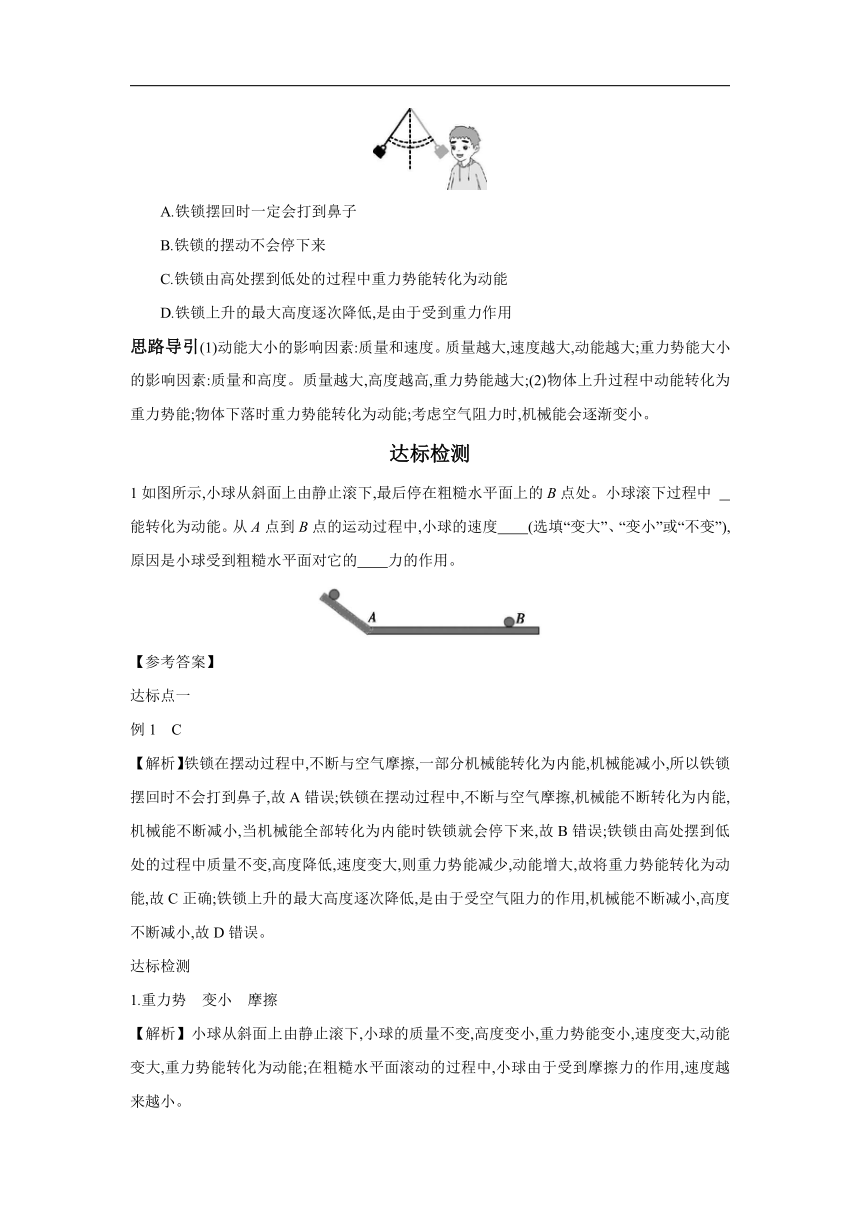

例1把一個鐵鎖用繩子懸掛起來,將鐵鎖拉到自己的鼻子附近,穩定后松手,鐵鎖向前擺去,如圖所示。下列說法正確的是 ( )
A.鐵鎖擺回時一定會打到鼻子
B.鐵鎖的擺動不會停下來
C.鐵鎖由高處擺到低處的過程中重力勢能轉化為動能
D.鐵鎖上升的最大高度逐次降低,是由于受到重力作用
思路導引(1)動能大小的影響因素:質量和速度。質量越大,速度越大,動能越大;重力勢能大小的影響因素:質量和高度。質量越大,高度越高,重力勢能越大;(2)物體上升過程中動能轉化為重力勢能;物體下落時重力勢能轉化為動能;考慮空氣阻力時,機械能會逐漸變小。
達標檢測
1如圖所示,小球從斜面上由靜止?jié)L下,最后停在粗糙水平面上的B點處。小球滾下過程中
能轉化為動能。從A點到B點的運動過程中,小球的速度 (選填“變大”、“變小”或“不變”),原因是小球受到粗糙水平面對它的 力的作用。
【參考答案】
達標點一
例1　C
【解析】鐵鎖在擺動過程中,不斷與空氣摩擦,一部分機械能轉化為內能,機械能減小,所以鐵鎖擺回時不會打到鼻子,故A錯誤;鐵鎖在擺動過程中,不斷與空氣摩擦,機械能不斷轉化為內能,機械能不斷減小,當機械能全部轉化為內能時鐵鎖就會停下來,故B錯誤;鐵鎖由高處擺到低處的過程中質量不變,高度降低,速度變大,則重力勢能減少,動能增大,故將重力勢能轉化為動能,故C正確;鐵鎖上升的最大高度逐次降低,是由于受空氣阻力的作用,機械能不斷減小,高度不斷減小,故D錯誤。
達標檢測
1.重力勢　變小　摩擦
【解析】小球從斜面上由靜止?jié)L下,小球的質量不變,高度變小,重力勢能變小,速度變大,動能變大,重力勢能轉化為動能;在粗糙水平面滾動的過程中,小球由于受到摩擦力的作用,速度越來越小。

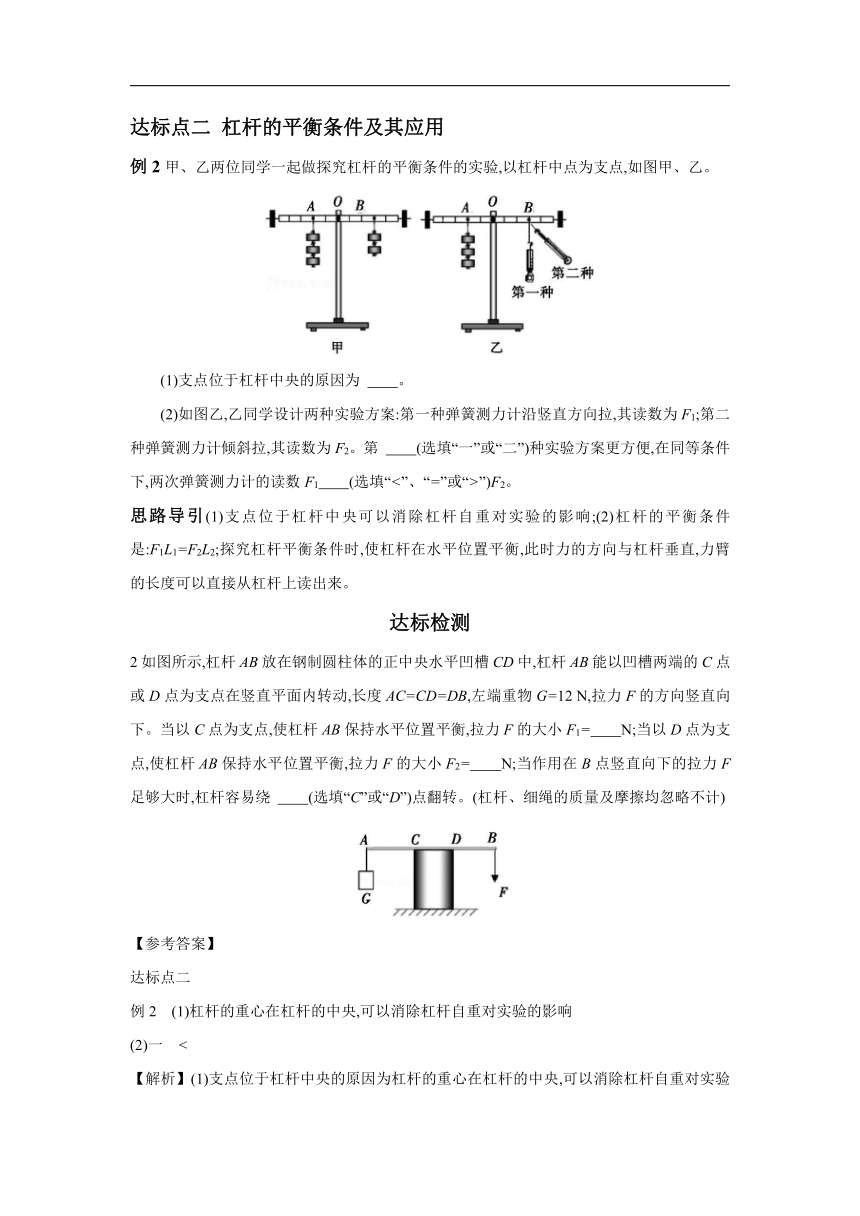

達標點二 杠桿的平衡條件及其應用
例2甲、乙兩位同學一起做探究杠桿的平衡條件的實驗,以杠桿中點為支點,如圖甲、乙。
　　(1)支點位于杠桿中央的原因?yàn)? 。
(2)如圖乙,乙同學設計兩種實驗方案:第一種彈簧測力計沿豎直方向拉,其讀數為F1;第二種彈簧測力計傾斜拉,其讀數為F2。第 (選填“一”或“二”)種實驗方案更方便,在同等條件下,兩次彈簧測力計的讀數F1 (選填“<”、“=”或“>”)F2。
思路導引(1)支點位于杠桿中央可以消除杠桿自重對實驗的影響;(2)杠桿的平衡條件是:F1L1=F2L2;探究杠桿平衡條件時,使杠桿在水平位置平衡,此時力的方向與杠桿垂直,力臂的長度可以直接從杠桿上讀出來。
達標檢測
2如圖所示,杠桿AB放在鋼制圓柱體的正中央水平凹槽CD中,杠桿AB能以凹槽兩端的C點或D點為支點在豎直平面內轉動,長度AC=CD=DB,左端重物G=12 N,拉力F的方向豎直向下。當以C點為支點,使杠桿AB保持水平位置平衡,拉力F的大小F1= N;當以D點為支點,使杠桿AB保持水平位置平衡,拉力F的大小F2= N;當作用在B點豎直向下的拉力F足夠大時,杠桿容易繞 (選填“C”或“D”)點翻轉。(杠桿、細繩的質量及摩擦均忽略不計)
【參考答案】
達標點二
例2　(1)杠桿的重心在杠桿的中央,可以消除杠桿自重對實驗的影響
(2)一　<
【解析】(1)支點位于杠桿中央的原因?yàn)楦軛U的重心在杠桿的中央,可以消除杠桿自重對實驗的影響;(2)力臂等于支點到力的作用線的距離,當杠桿在水平位置平衡時,力的方向與杠桿垂直,力臂可以從杠桿標尺刻度上直接讀出來,因此第一種實驗方案更方便,此時彈簧測力計的拉力與杠桿垂直,能從杠桿上直接讀出力臂的長度;因?yàn)榈谝环N方案的動力臂要大于第二種方案的動力臂,根據杠桿的平衡條件,在阻力和阻力臂都相同的情況下,動力臂越大的越省力,所以,F1達標檢測
2.6　24　D
【解析】當以C點為支點時拉力最小,以D點為支點時拉力最大,則根據杠桿平衡條件可得:
F1×BC=G×AC,F2×BD=G×AD,
因?yàn)锳C=CD=DB,
所以BC∶AC=2∶1,BD∶AD=1∶2,
可得:F1×2=12 N×1,F2×1=12 N×2,
解得,F1=6 N,F2=24 N;
當作用在B點豎直向下的拉力F足夠大時,杠桿容易繞D點翻轉。
達標點三 會計算功、功率及機械效率
例3用圖甲所示的滑輪組運送貨物至10 m高處,每次運送的量不定,圖乙記錄了滑輪組的機械效率隨貨物重力的增加而變化的圖像(不考慮繩重和摩擦),求:
(1)動滑輪重力;
(2)在40 s內將重400 N的貨物提升至10 m高處,自由端拉力的功率。
思路導引(1)由圖乙可知,當貨物重力為100 N 時,滑輪組的機械效率為50%,不考慮繩重和摩擦,克服貨物重力做的功為有用功,克服貨物重力和動滑輪重力所做的功為總功,則滑輪組的機械效率為η=×100%=×100%,據此求出動滑輪的重力;(2)不考慮繩重和摩擦,在40 s內將重400 N的貨物提升至10 m高處,根據W=(G+G動)h求出自由端拉力做的總功,利用P求出自由端拉力的功率。
達標檢測
3如圖所示,斜面長L=5 m,高h(yuǎn)=2 m,某工人師傅用繩子沿此斜面將重為800 N的物體由斜面底端勻速拉到頂端,繩重不計,物體克服摩擦力做了400 J的功。試問:
(1)工人做的有用功是多少
(2)物體受到斜面的摩擦力f是多大
(3)斜面的機械效率是多少
(4)工人所用拉力F是多大
單元實踐作業
了解我國古代在機械方面的運用
　　查閱資料,了解我國古代水磨、水碓等機械,寫一篇弘揚中華優秀傳統文化的調查報告
【參考答案】
達標點三
例3　解:(1)由圖乙可知,當貨物重力G=100 N時,不考慮繩重和摩擦,拉力做的有用功W有=Gh,拉力做的總功W總=(G+G動)h,
則滑輪組的機械效率:
η=×100%=×100%=×100%=×100%=50%,
解得:G動=100 N;
(2)不考慮繩重和摩擦,在40 s內將重400 N的貨物提升至10 m高處,自由端拉力做的總功:
W總'=(G'+G動)h'=(400 N+100 N)×10 m=5000 J
自由端拉力的功率:
P===125 W。
達標檢測
3.解:(1)工人做的有用功:
W有用=Gh=800 N×2 m=1600 J
(2)已知W額=400 J,由W額=fL可得,
摩擦力f===80 N;
(3)W總=W額+W有用=400 J+1600 J=2000 J,
機械效率η=×100%=×100%=80%;
(4)由W總=FL可得,
工人所用拉力F===400 N。
