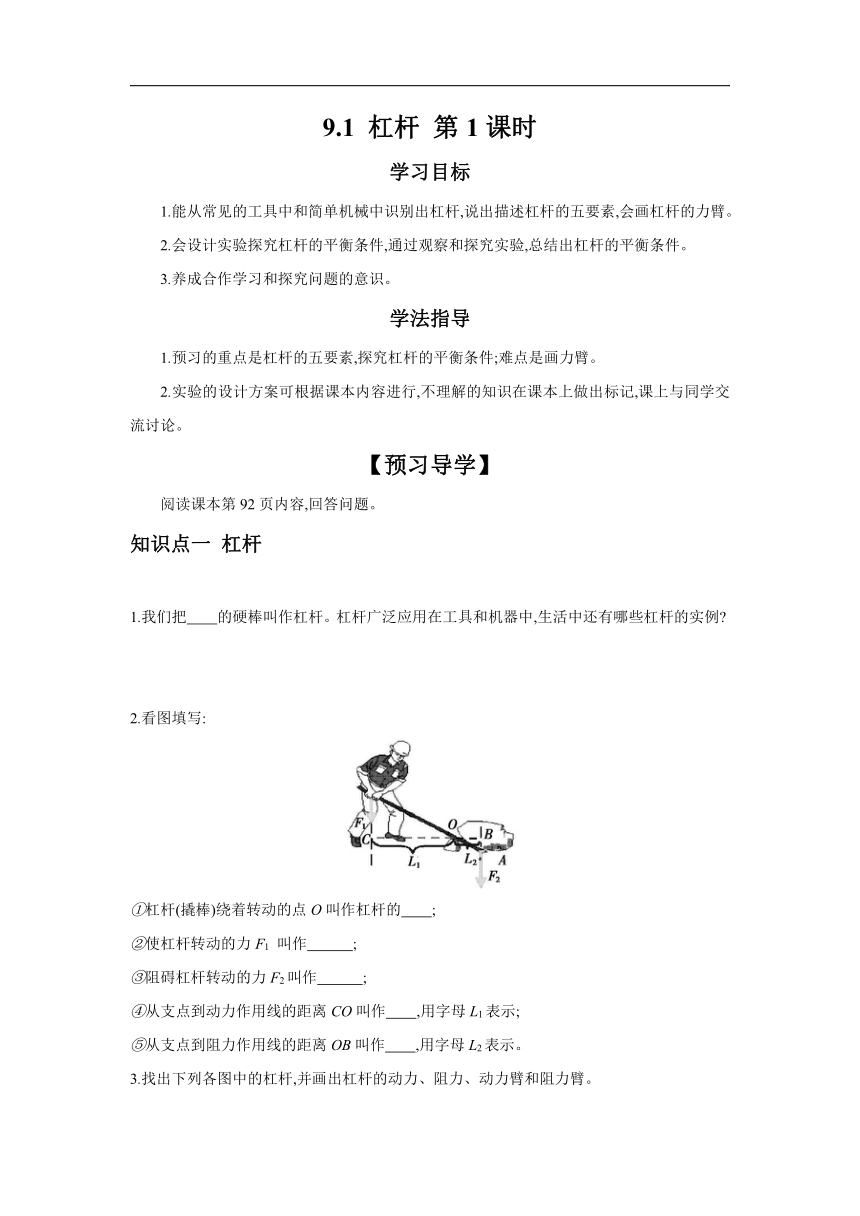

9.1 杠桿 第1課時
學習目標
1.能從常見的工具中和簡單機械中識別出杠桿,說出描述杠桿的五要素,會畫杠桿的力臂。
2.會設計實驗探究杠桿的平衡條件,通過觀察和探究實驗,總結出杠桿的平衡條件。
3.養成合作學習和探究問題的意識。
學法指導
1.預習的重點是杠桿的五要素,探究杠桿的平衡條件;難點是畫力臂。
2.實驗的設計方案可根據課本內容進行,不理解的知識在課本上做出標記,課上與同學交流討論。
【預習導學】
　　閱讀課本第92頁內容,回答問題。
知識點一 杠桿
1.我們把 的硬棒叫作杠桿。杠桿廣泛應用在工具和機器中,生活中還有哪些杠桿的實例
2.看圖填寫:
①杠桿(撬棒)繞著轉動的點O叫作杠桿的 ;
②使杠桿轉動的力F1 叫作 ;
③阻礙杠桿轉動的力F2叫作 ;
④從支點到動力作用線的距離CO叫作 ,用字母L1表示;
⑤從支點到阻力作用線的距離OB叫作 ,用字母L2表示。

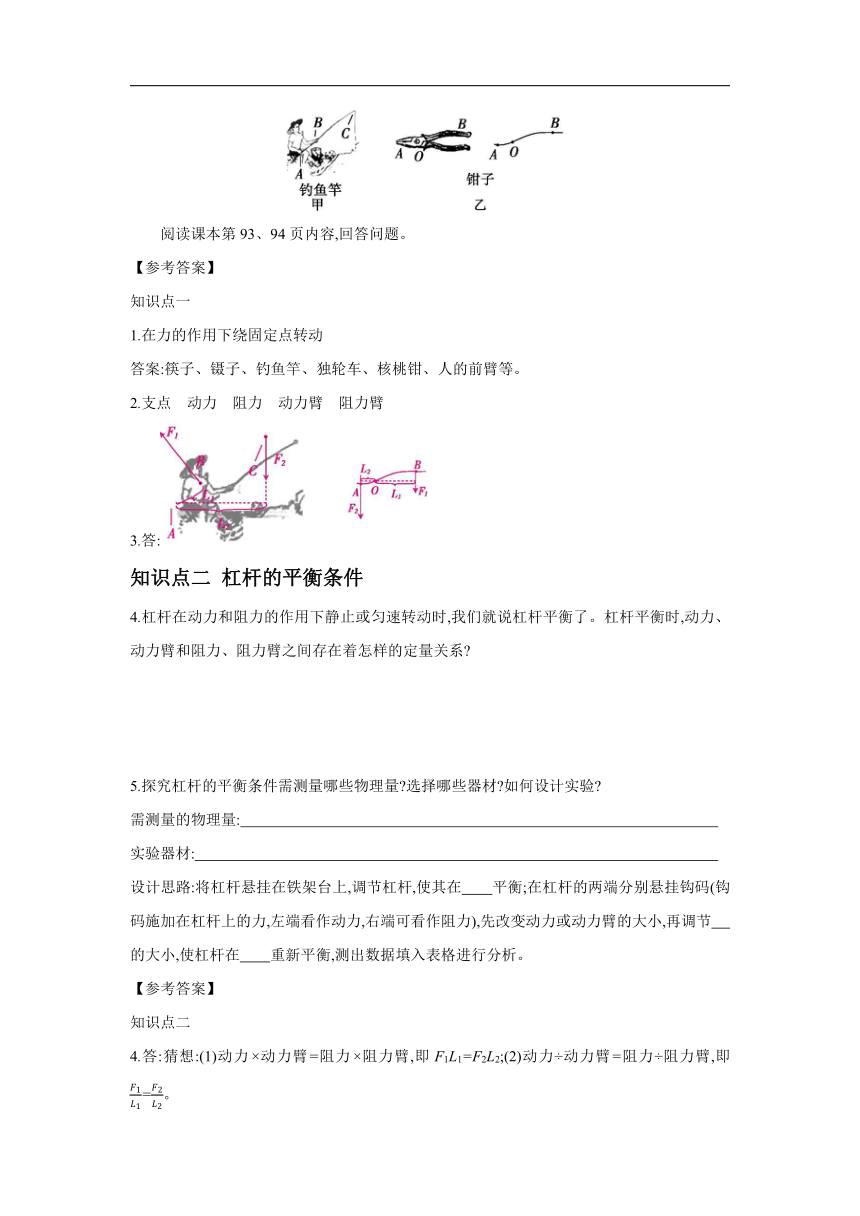

3.找出下列各圖中的杠桿,并畫出杠桿的動力、阻力、動力臂和阻力臂。
閱讀課本第93、94頁內容,回答問題。
【參考答案】
知識點一
1.在力的作用下繞固定點轉動
答案:筷子、鑷子、釣魚竿、獨輪車、核桃鉗、人的前臂等。
2.支點　動力　阻力　動力臂　阻力臂
3.答:
知識點二 杠桿的平衡條件
4.杠桿在動力和阻力的作用下靜止或勻速轉動時,我們就說杠桿平衡了。杠桿平衡時,動力、動力臂和阻力、阻力臂之間存在著怎樣的定量關系
5.探究杠桿的平衡條件需測量哪些物理量 選擇哪些器材 如何設計實驗
需測量的物理量:
實驗器材:
設計思路:將杠桿懸掛在鐵架臺上,調節杠桿,使其在 平衡;在杠桿的兩端分別懸掛鉤碼(鉤碼施加在杠桿上的力,左端看作動力,右端可看作阻力),先改變動力或動力臂的大小,再調節
的大小,使杠桿在 重新平衡,測出數據填入表格進行分析。
【參考答案】
知識點二
4.答:猜想:(1)動力×動力臂=阻力×阻力臂,即F1L1=F2L2;(2)動力÷動力臂=阻力÷阻力臂,即=。
5.動力F1、動力臂L1、阻力F2、阻力臂L2　杠桿、鐵架臺、細線、規格相同的鉤碼、彈簧測力計、刻度尺　水平位置　阻力或阻力臂　水平位置
【合作探究】
任務驅動 實驗探究:杠桿的平衡條件
實驗步驟:(1)如圖所示,將沒有掛鉤碼的杠桿調節至水平位置平衡。
(2)在杠桿的兩邊分別掛上數目不同的鉤碼,用F1、F2表示鉤碼的拉力,用L1、L2表示動力臂和阻力臂。
(3)改變鉤碼個數并調節懸掛點到O點的距離,使杠桿處于水平靜止?fàn)顟B(tài)。將各次實驗數據填寫入下表。
實驗 次數 左邊 右邊
動力F1/N 距離L1/cm 阻力F2/N 距離L2/cm
1
2
3
分析論證得出結論:平衡條件是
小組討論:
(1)實驗時,首先調節杠桿兩端的平衡螺母,并使杠桿在水平位置平衡,這樣做的好處是什么
(2)在實驗過程中,若杠桿不平衡,能調節杠桿兩端的平衡螺母使其在水平位置平衡嗎 為什么
問題思考:如圖甲所示,小明在探究“杠桿的平衡條件”實驗中所用的實驗器材有:杠桿、支架、彈簧測力計、刻度尺、細線和質量相同的鉤碼若干個。
(1)杠桿在水平位置調節平衡后,小明在杠桿上A點處掛4個鉤碼,在B點處掛6個鉤碼,杠桿恰好在原位置平衡。于是小明便得出了杠桿的平衡條件為:動力×動力臂=阻力×阻力臂。他這樣得出的結論是否合理 為什么
(2)實驗結束后,小明提出了新的探究問題:“若支點不在杠桿的中點時,杠桿的平衡條件是否仍然成立 ”于是小組同學利用如圖乙所示裝置進行探究,發現在杠桿左端的不同位置,用彈簧測力計豎直向上拉使杠桿處于平衡狀態時,測出的拉力大小都與杠桿平衡條件不相符。其原因是 。
【參考答案】
任務驅動
F1L1=F2L2(或動力×動力臂=阻力×阻力臂)
答:(1)便于測量力臂。
(2)不能。在實驗過程中,若調節杠桿兩端的平衡螺母,將會影響實驗的結果。
(1)答:不合理;只做一次實驗結論具有偶然性(結論沒有普遍性)。
(2)杠桿自重的影響
