項目分析
數據小D是位于電腦中的一張卡通機器人圖片，整天在桌面上呆著不動，無所事事，它想出去走一走。本節課，讓我們繼續來幫助數據小D完成它的網絡旅行。
數據小D的網絡旅行
添加小標題
添加小標題

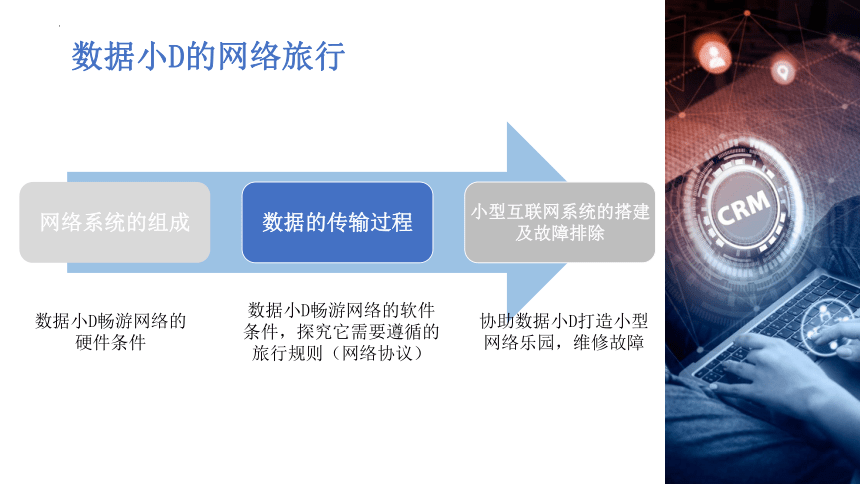

數據小D的網絡旅行
網絡系統的組成
數據的傳輸過程
小型互聯網系統的搭建及故障排除
數據小D暢游網絡的硬件條件
數據小D暢游網絡的軟件條件，探究它需要遵循的旅行規則（網絡協議）
協助數據小D打造小型網絡樂園，維修故障
數據的傳輸過程
暢想“數據小D”的傳輸過程
如果你是計算機科學家，你會如何設計“數據小D”的傳輸過程？
同伴暢想（2分鐘）
P65-67

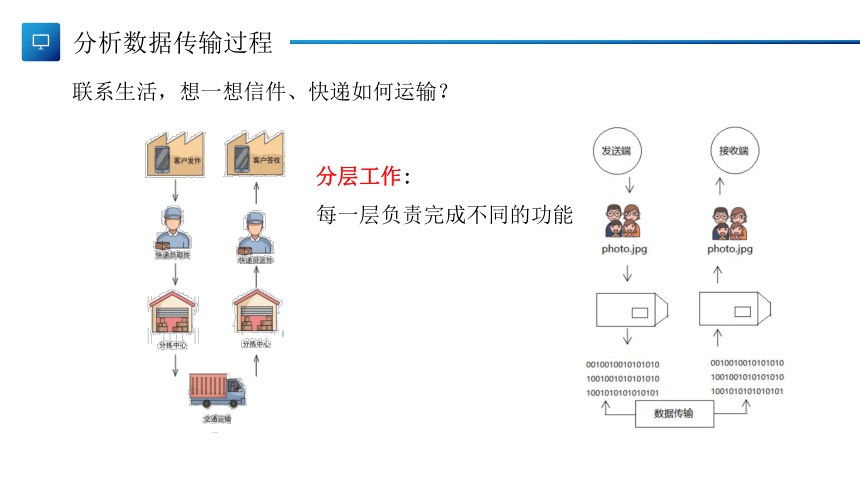

分析數據傳輸過程
添加小標題
快遞運輸物品
聯系生活，想一想信件、快遞如何運輸？
分層工作:
每一層負責完成不同的功能

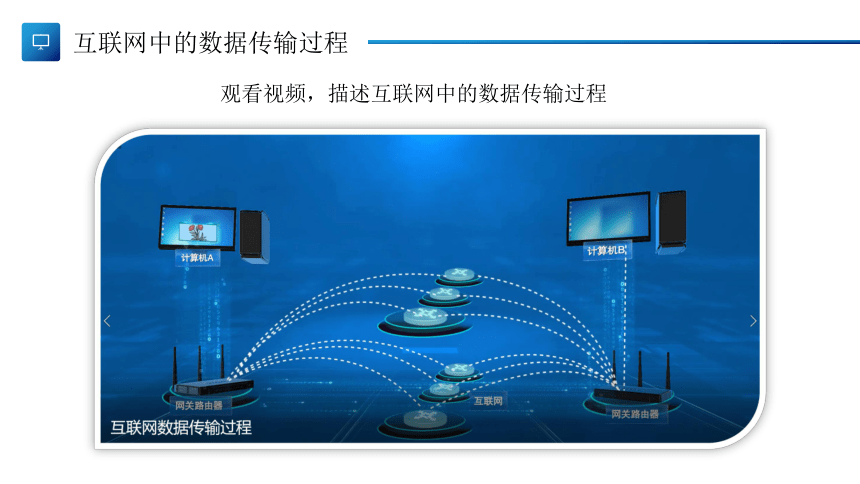

互聯網中的數據傳輸過程
觀看視頻，描述互聯網中的數據傳輸過程

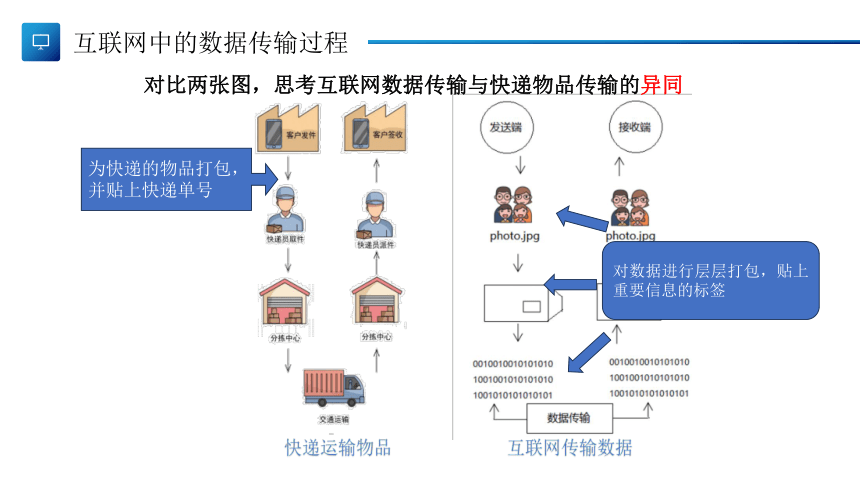

互聯網中的數據傳輸過程
快遞運輸物品
互聯網傳輸數據
為快遞的物品打包，并貼上快遞單號
對比兩張圖，思考互聯網數據傳輸與快遞物品傳輸?shù)漠愅?br/>對數據進行層層打包，貼上重要信息的標簽
互聯網中的數據傳輸過程
快遞運輸物品
互聯網傳輸數據
裝封好的數據發送給網關路由器
類似于快遞的集散中心

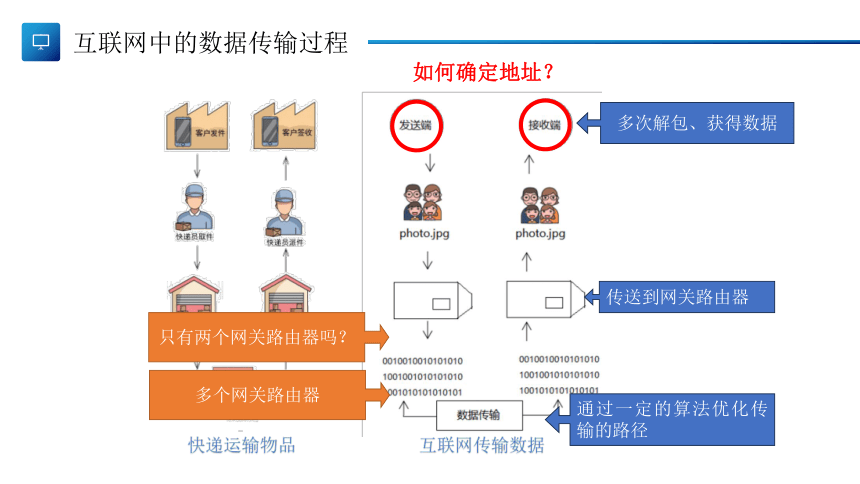

互聯網中的數據傳輸過程
快遞運輸物品
互聯網傳輸數據
通過一定的算法優化傳輸?shù)穆窂?br/>傳送到網關路由器
多次解包、獲得數據
如何確定地址？
只有兩個網關路由器嗎？
多個網關路由器
常見數字設備在網絡中的標識
IPv4由三個用小數點隔開的十進制整數組成，每個整數的取值范圍在0~255之間，如192.168.0.1。
IP地址是互聯網協議地址，又稱網際協議地址；
實驗1：查看計算機的IP地址
查看自己計算機的IP地址，再查看其他同學的計算機IP地址，比較它們有什么異同
實驗2：追蹤訪問百度網站
分析數據傳輸路徑
學生實驗③：追蹤查看訪問百度網站經過了哪些路由節點？
實驗目的：了解數據在網絡傳輸時經過多個路由節點中轉。
實驗步驟：在“開始”的搜索欄中，輸入cmd，即可打開命令提示符。輸入：tracert www.。
實驗結果：訪問百度網站，經過多個路由器中轉，請求超時表示網絡連接失敗，此條傳輸線路不通，則換其它的路由器繼續傳輸。

認識IP地址
分類 IPV4 IPV6
二進制位數 32位 128位
表示方法 點分十進制 冒分十六進制
可標記 地址數 232 （約42億地址） 2128個地址
例如 192.168.0.1 2000:0000:0000:0000:
0001:2345:6789:abcd
IPv4地址夠用嗎？怎么解決地址枯竭的問題？
IPV4最多可以標記2564（約42億地址）
討論：將數據進行拆分打包，如何保證數據順利重組？
為每一個數據包編號
思考提高數據傳輸效率的方法
床
鞋架
如果讓你來制定規則，如何提高數據小D的傳輸效率呢？
大型物品的轉運過程---排序
將物品拆分
分包裝箱
為每個打包箱子編號
給每個打包箱子貼上目的地地址
運輸
目的地解包
按序號組裝還原
1
2
3
4
5
6
7
TCP/IP協議數據分包的過程
TCP/IP協議傳輸數據的過程與轉運物品類似，請觀看視頻，總結TCP/IP協議數據分包的過程
TCP/IP協議數據分包的過程
如何保障數據的可靠傳輸呢？
選擇路徑轉發
分包到達接收端
分割數據，并打包
每個數據包均分配一個序號
將分包按序排列
TCP/IP協議
數據分包過程
可能會出現丟失出錯等現象
1
5
3
4
2
支持數據可靠傳輸?shù)腡CP協議
觀看視頻，描述TCP協議是如何支持數據的可靠傳輸?shù)?br/>支持數據可靠傳輸?shù)腡CP協議
在發送端，TCP協議會為每個待發送的數據包
貼上標簽序號
直到接收方發送確認消息給對方，
發送方停止發送
告訴接收方還原數據的順序，進行發送
按照標簽數據組裝，還原成原來的文件
TCP協議是一種可靠的網絡傳輸協議，可以確保數據包在互聯網上安全準確地傳輸
提煉重要思想
（一）回顧數據在網絡中的傳輸過程
小游戲：
請兩名同學分別扮演信息的發送方和接收方，模擬“數據網絡傳輸?shù)倪^程”，將數據小D傳輸過去，向大家呈現出來。
規則：
其他同學扮演路由器，過程中不能走動，只能用手一次傳輸一個數據包。
提煉重要思想
（二）提煉數據在網絡中傳輸?shù)闹匾枷?br/>1．分層思想
每一層各司其職，下一層在上一層基礎上繼續工作。
2．分包思想
分割數據成小的數據包，傳輸?shù)竭_目的地后再組裝。
在設計數據小D的旅行時，涉及哪些重要思想呢？
實驗3：完善數據小D的旅行過程
請同學們用Xmind、PPT或者Word文檔來概括“數據小D”的旅行（傳輸）過程
謝 謝 大 家
