具有______的物體叫做磁體，磁體周圍存在著_____。
小磁針在磁場中會受到_____ 的作用。
磁場有方向，小磁針靜止時____極所指的方向即是磁場的方向。
我們用_______描述磁體的磁場。
磁性
磁場
磁力
北
磁感線
溫故知新
1.2 電生磁
奧斯特
原來不用磁體也能獲得磁場
電現象 磁現象
特性
種類
規律
帶電體能夠吸引
。
輕小物體
磁體能吸引
等物體
鐵、鈷、鎳
自然界中電荷有
兩種
正、負電荷
磁體有 兩極
南、北
同種電荷相互 。
排斥
異種電荷相互 。
吸引
同名磁極相互 。
排斥
異名磁極相互 。
吸引
這些相似是一種巧合呢, 還是它們之間存在著某些聯系呢？
科學家們基于這種想法，一次又一次地尋找電與磁的聯系……
？
電生磁
磁場的性質：
對放入其中的磁體產生磁力的作用。
小磁針
鐵屑
偏轉
或運動
顯現
閉合電路

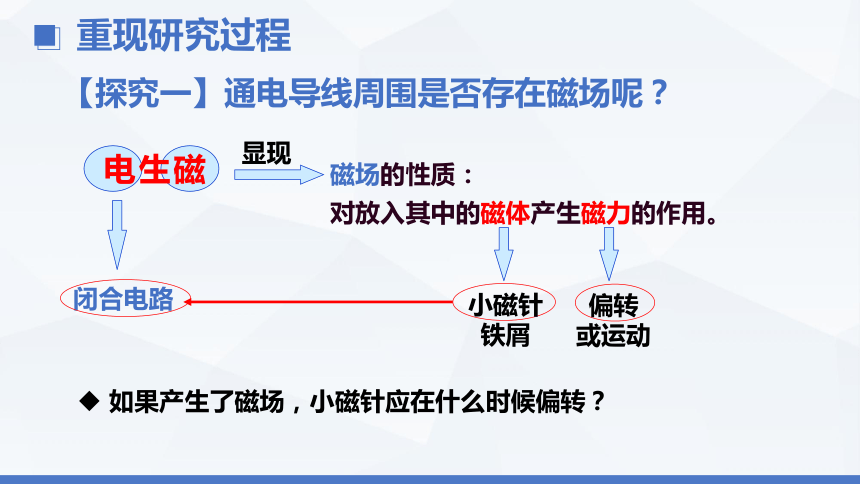

重現研究過程
如果產生了磁場，小磁針應在什么時候偏轉？
【探究一】通電導線周圍是否存在磁場呢？
斷電后觀察到的現象是 。

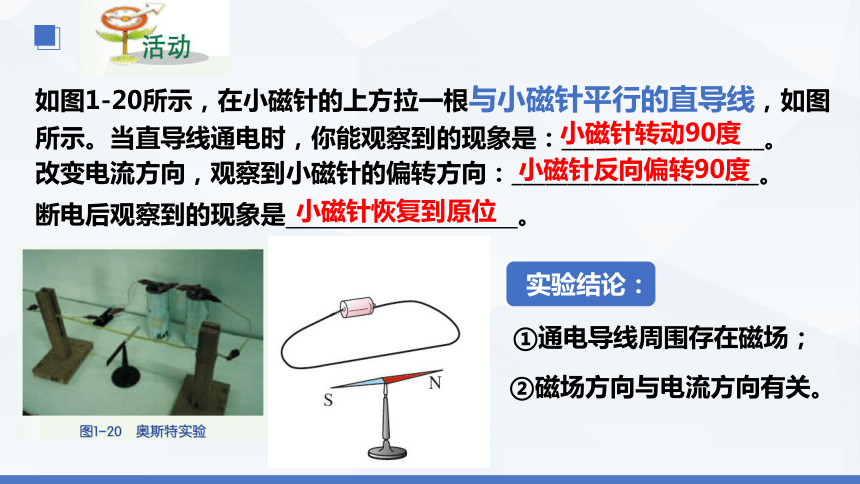

如圖1-20所示，在小磁針的上方拉一根與小磁針平行的直導線，如圖所示。當直導線通電時，你能觀察到的現象是：__________________。
改變電流方向，觀察到小磁針的偏轉方向：______________________。
小磁針轉動90度
小磁針反向偏轉90度
小磁針恢復到原位
①通電導線周圍存在磁場；
②磁場方向與電流方向有關。
實驗結論：

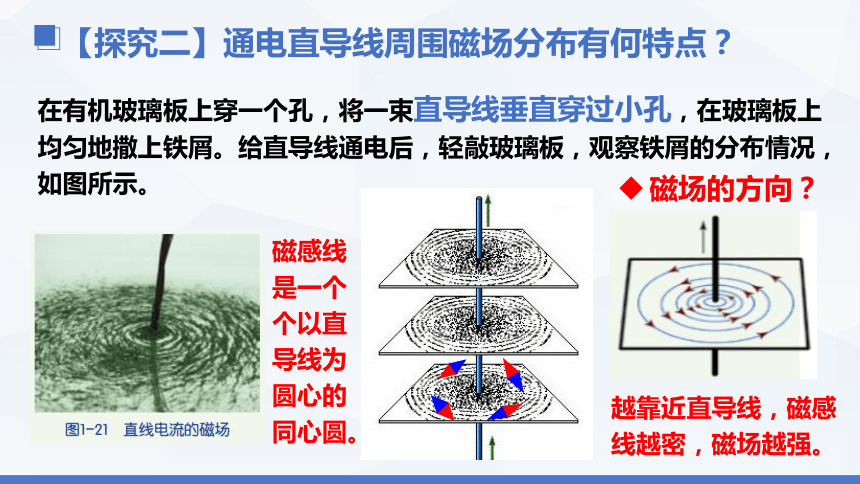

【探究二】通電直導線周圍磁場分布有何特點？
在有機玻璃板上穿一個孔，將一束直導線垂直穿過小孔，在玻璃板上均勻地撒上鐵屑。給直導線通電后，輕敲玻璃板，觀察鐵屑的分布情況，如圖所示。
磁感線
是一個
個以直
導線為
圓心的
同心圓。
越靠近直導線，磁感線越密，磁場越強。
磁場的方向？
那么彎曲的四指所指的方向就是磁感線環繞方向。
方法：
用右手握住導線，拇指伸直，四指彎曲。
讓大拇指所指的方向跟電流方向一致，
安培定則（右手螺旋定則）

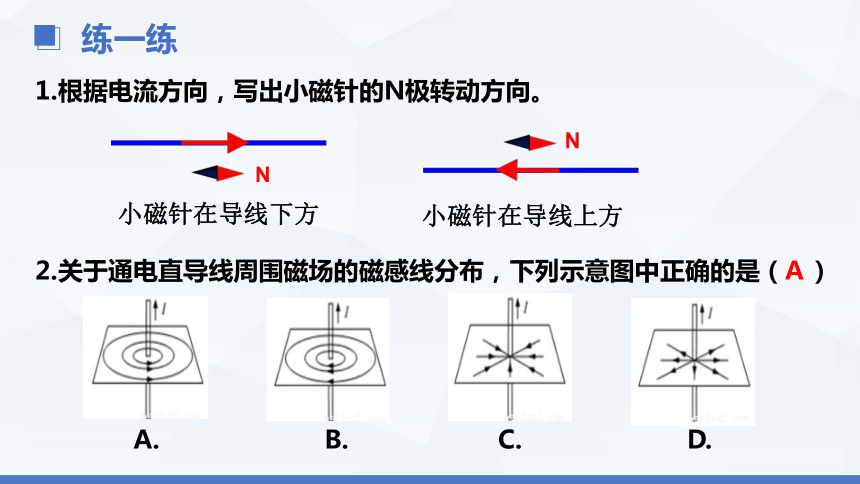

1.根據電流方向，寫出小磁針的N極轉動方向。
小磁針在導線下方
N
練一練
小磁針在導線上方
2.關于通電直導線周圍磁場的磁感線分布，下列示意圖中正確的是（ ）
A. B. C. D.
A
電流能產生磁場，試一試它能將一枚大頭針吸引起來嗎？
大頭針
磁鐵吸引大頭針
將直導線繞成線圈？
線圈中插入鐵芯？
增大電流？
【探究三】如何增強磁場？
【探究三】如何增強磁場？
通電螺線管中插入鐵芯后，磁性增強。
能吸引大頭針，但吸引力不強
能吸引大量大頭針，吸引力較強
帶鐵芯的通電螺線管的磁性為什么比不帶鐵芯的通電螺線管的磁性要強得多？
通電螺線管中插入鐵釘
鐵芯在磁場中被磁化后相當于一根磁體。通電螺線管的磁場與被磁化的鐵芯的磁場疊加，就產生了更強的磁場。
可以利用什么辦法來驗證通電螺線管周圍存在磁場？
帶有鐵芯的通電螺線管叫做電磁鐵。
將小磁針放在螺線管周圍，螺線管通電后小磁針發生轉動。
【探究三】如何增強磁場？
【探究四】通電螺線管周圍磁場分布有何特點？
兩者周圍的鐵屑分布相似。
條形磁鐵的磁場
通電螺線管的磁場與
條形磁體的磁場相似。
【探究四】通電螺線管周圍磁場分布有何特點？
推測通電螺線管的磁場方向與___________有關？如何檢驗？
電流方向
改變電流方向
S N
N S
通電螺線管的磁場方向跟電流方向有關。
改變電流方向，通電螺線管的磁極會發生改變。
安培定則（右手螺旋定則）
用右手握螺線管，讓四指彎向螺線管中的電流方向，大拇指所指的那一端就是通電螺線管的北極。
電流產生的磁場方向與電流方向有關，兩者的關系用右手螺旋定則（也叫安培定則）判定。
3．如圖所示是通電螺線管外部磁感線分布的情形，其中磁感線方向正確的是(　　)
C
練一練
4．小磁針靜止時的指向如圖所示，由此可知 (　　)
A．a(chǎn)端是通電螺線管的N極，c端是電源正極
B．a(chǎn)端是通電螺線管的N極，c端是電源負極
C．b端是通電螺線管的N極，d端是電源負極
D．b端是通電螺線管的N極，d端是電源正極
B
練一練
5.一根長直銅導線在靠近一個原來靜止的小磁針的過程中，下列判斷正確的是(　　)
A．小磁針不動，導線中不可能有電流通過
B．小磁針發生轉動，導線中一定通有電流
C．小磁針發生轉動，導線中不一定通有電流
D．小磁針不動，導線中一定有電流通過
B
練一練
6.通電導線周圍存在磁場,小科經過實驗探究,畫出了通電直導線周圍磁感線的分布圖(如圖所示),下列相關描述錯誤的是(　　)
A.小磁針涂黑處為N極
B.通電直導線周圍不同位置磁場強弱相同
C.增大直導線中的電流可使其周圍磁場增強
D.改變直導線中電流的方向,小磁針N極的指向?qū)l(fā)生改變
B
練一練
7.根據通電螺線管周圍存在磁場（如圖甲）的實驗事實，某同學對地磁場產生的原因提出了一個假說：地磁場是由繞地球的環形電流引起的．下圖中符合他假說的模型是（　?。?br/>A B C D
A
練一練
電流的磁效應
通電螺線管的磁場
磁場方向
直線電流的磁場
磁感線分布
周圍的磁場分布與條形磁體類似
奧斯特實驗
右手螺旋定則
【探究四】通電螺線管周圍磁場分布有何特點？
