1.2 電生磁

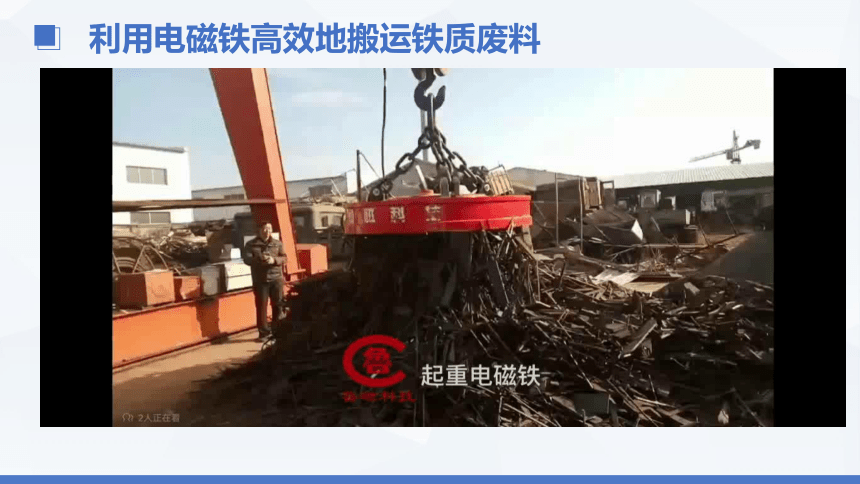

利用電磁鐵高效地搬運鐵質廢料
利用電磁鐵高效地搬運鐵質廢料

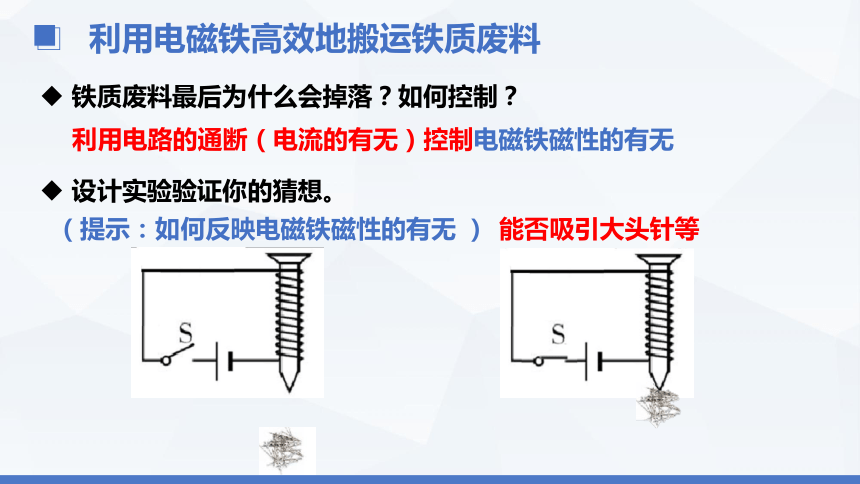

鐵質廢料最后為什么會掉落？如何控制？
利用電路的通斷（電流的有無）控制電磁鐵磁性的有無
（提示：如何反映電磁鐵磁性的有無 ）
設計實驗驗證你的猜想。
能否吸引大頭針等

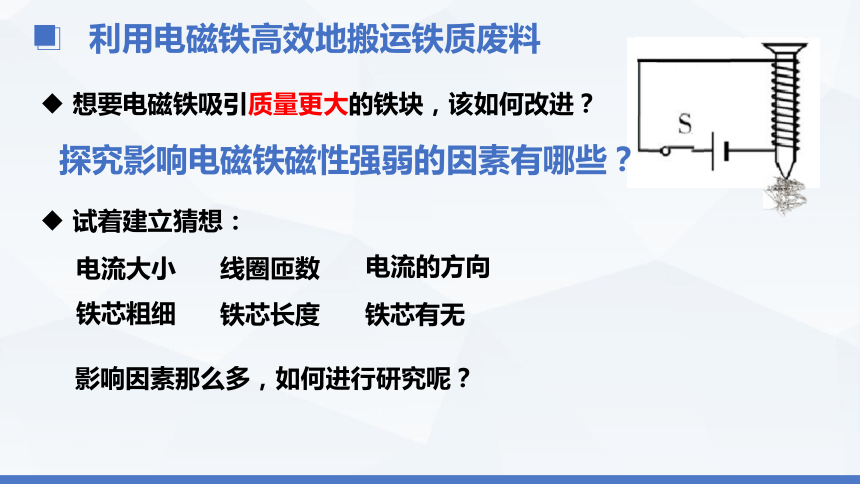

利用電磁鐵高效地搬運鐵質廢料
想要電磁鐵吸引質量更大的鐵塊，該如何改進？
探究影響電磁鐵磁性強弱的因素有哪些？
電流大小
線圈匝數
鐵芯粗細
電流的方向
影響因素那么多，如何進行研究呢？
鐵芯長度 鐵芯有無
試著建立猜想：
設計實驗：

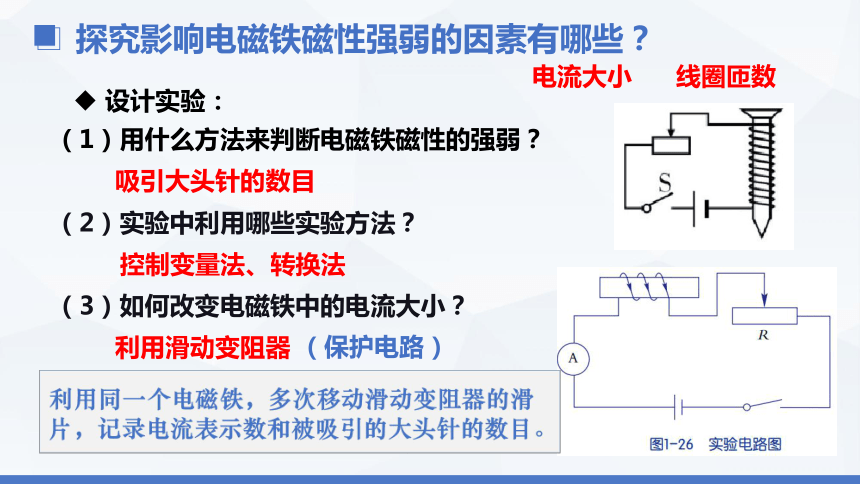

探究影響電磁鐵磁性強弱的因素有哪些？
電流大小
線圈匝數
（1）用什么方法來判斷電磁鐵磁性的強弱？
（2）實驗中利用哪些實驗方法？
（3）如何改變電磁鐵中的電流大小？
吸引大頭針的數目
控制變量法、轉換法
利用滑動變阻器
（保護電路）

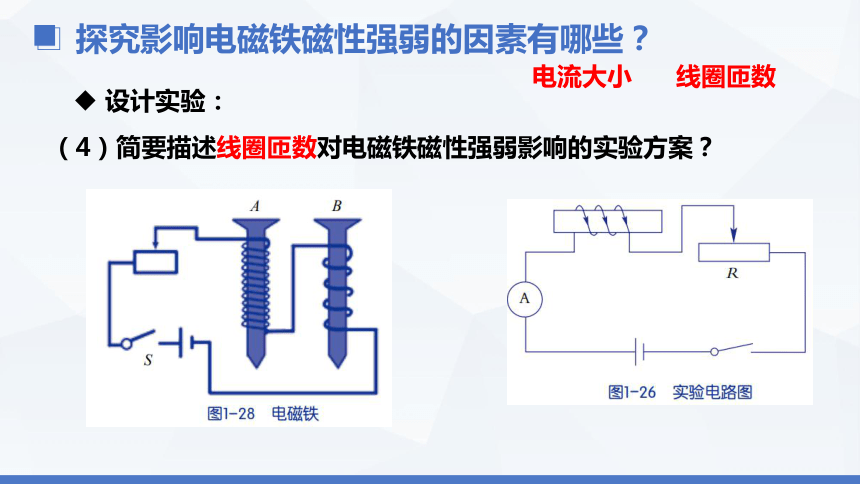

探究影響電磁鐵磁性強弱的因素有哪些？
（4）簡要描述線圈匝數對電磁鐵磁性強弱影響的實驗方案？
電流大小
線圈匝數
設計實驗：
探究影響電磁鐵磁性強弱的因素有哪些？
進行實驗：
實驗結論：
探究影響電磁鐵磁性強弱的因素有哪些？
（1）當電磁鐵的線圈匝數一定時，通過電磁鐵的電流越大，電磁鐵的磁性就越強；
（2）當電流一定時，電磁鐵的線圈匝數越多，電磁鐵的磁性越強。
50
100
0.8
吸引回形針數量（個）
5
1.2
8
0.8
7
普通磁鐵
利用電磁鐵高效地搬運鐵質廢料
想要電磁鐵吸引質量更大的鐵塊，該如何改進？
電磁鐵
1.在探究“影響電磁鐵磁性強弱因素”的實驗中，裝置如圖。下列說法中正確的是（　　）
A. 電磁鐵吸引大頭針的個數越多，表明其磁性越強
B. 比較甲、乙實驗現象可得到電磁體磁性強弱與線圈匝數有關
C. 比較乙、丙實驗現象可得到電磁鐵磁性強弱與電流大小有關
D. 丙圖中電磁鐵1的電流比電磁鐵2的電流大
A
練一練
2．如圖所示，閉合開關，條形磁鐵靜止后，將滑動變阻器滑片P從左往右滑動的過程中，彈簧將(　　)
A．縮短
B．伸長
C．靜止不動
D．先伸長后縮短
B
練一練
3．如圖所示，條形磁鐵置于水平桌面上，電磁鐵與條形磁鐵處于同一水平線放置，且左端固定，當開關S閉合，電路中滑動變阻器的滑片P逐漸向下移動時，條形磁鐵始終保持靜止，則在此過程中，條形磁鐵受到的摩擦力(　　)
A．方向向右，逐漸減小
B．方向向右，逐漸增大
C．方向向左，逐漸減小
D．方向向左，逐漸增大
A
練一練
影響電磁鐵磁性強弱的因素
線圈匝數的多少
電流大小
有無鐵芯
實驗
