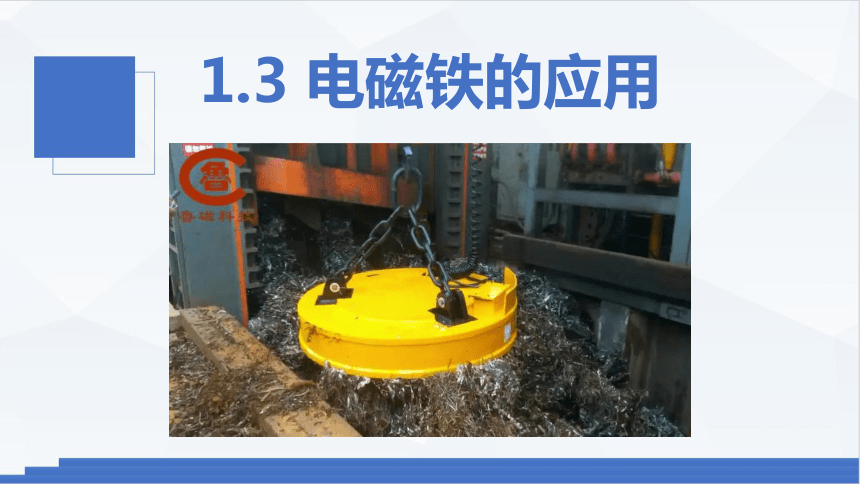

1.3 電磁鐵的應用

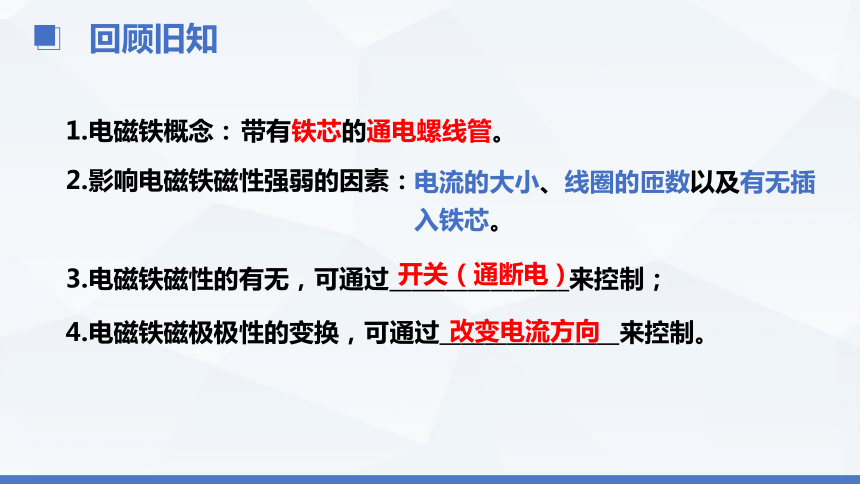

回顧舊知
帶有鐵芯的通電螺線管。
1.電磁鐵概念：
2.影響電磁鐵磁性強弱的因素：
3.電磁鐵磁性的有無，可通過________________來控制；
4.電磁鐵磁極極性的變換，可通過________________來控制。
電流的大小、線圈的匝數以及有無插入鐵芯。
開關（通斷電）
改變電流方向
高壓電
電磁繼電器是一個由電磁鐵控制的自動開關。
使用電磁繼電器可以用低電壓和弱電流電路的通斷，來控制高電壓和強電流電路的通斷。
應用1：電磁繼電器
電磁鐵 A
銜鐵 B
彈簧 C
動觸點 D
電磁繼電器

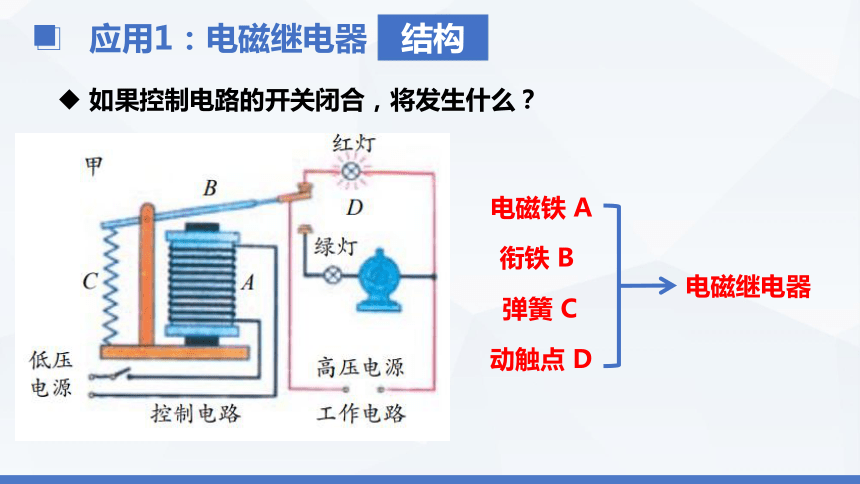

應用1：電磁繼電器
結構
如果控制電路的開關閉合，將發生什么？
工作原理
應用1：電磁繼電器
電路 控制電路 工作電路
器材 低壓開關 電磁鐵A 銜鐵B 彈簧C 動觸頭D 紅燈 綠燈 電動機
工作 狀態
閉合
斷開
有磁性
被吸引
拉長
向下閉合
滅
亮
運轉
無磁性
被彈開
收縮
向上閉合
亮
滅
停止
工作原理
應用1：電磁繼電器
工作原理
應用1：電磁繼電器
1．如圖所示，電磁繼電器能通過低壓控制電路來間接地控制高壓工作電路。下列說法正確的是(　　)
A．連有電動機的電路是低壓控制電路
B．電磁繼電器實際上是一個由電磁鐵
控制電路通斷的開關
C．利用電磁繼電器主要是為了節約用電
D．利用電磁繼電器主要是為了操作方便
B
練一練
2．城市下水道井蓋丟失導致行人墜入下水道的悲劇時有發生，令人痛心。為此，某同學設計了一種警示電路：在井口安裝一環形燈L，井蓋相當于開關S；正常情況下(S閉合)，燈L不亮；一旦井蓋丟失(S斷開)，燈L立即亮起，以警示行人。圖中電路符合要求的是(　　)
B
練一練
應用1：電磁繼電器
閉合開關，電流通過電磁鐵，電磁鐵有磁性，吸引銜鐵，使鐵錘打擊鐵鈴而發聲，同時電路斷開，電磁鐵失去磁性，由于彈性片的彈性，使電路又重新閉合。上述過程循環重復，電鈴持續發生聲音。
應用1：電磁繼電器
隨著外界溫度的上升，水銀溫度計中的水銀柱也跟著上升。當溫度達到金屬絲下端所指示的溫度時，溫度計中的水銀柱與上方的金屬絲相接觸，控制電路接通，電磁鐵產生磁性，吸引銜鐵，報警電路接通，電鈴就發出報警聲。
應用1：電磁繼電器
應用2：磁懸浮列車
磁吸式懸浮
磁斥式懸浮
原理：
同名磁極相互排斥，異名磁極相互吸引。
列車與軌道分離，消除了列車與軌道間的摩擦，運行時的阻力很小，因此運行速度很快。
1. 與常規的動力來自于機車頭的火車不同，磁懸浮列車的動力來自于軌道。軌道兩側裝有電磁體，它與列車上的磁鐵相互作用。
2. 列車行駛時，車頭的磁鐵（N極）被軌道上靠前一點的電磁體（S極）所吸引，同時被軌道上稍后一點的電磁體（N極）所排斥——結果是前面“拉”，后面“推”，使列車前進。
　　
應用2：磁懸浮列車
應用3：信息的磁記錄
移動硬盤
計算機硬盤
存儲卡
盤片表面磁性顆粒（小磁體）
(電磁鐵)
記錄磁場
信息記錄在盤片上
聲音、圖像、數字等信息
電信號
磁性顆粒按記錄磁場的方向排列
電磁鐵
記錄磁場使盤片上磁性顆粒按照它的方向排列。
應用3：信息的磁記錄
吸引力變化
對方講話時，使話筒中的振動膜忽強忽弱地振動，碳粒間的電阻忽小忽大，使通過聽筒的電流忽強忽弱。
由于電流是變化的，電磁鐵對薄鐵片的吸引力也隨著發生變化，從而使薄鐵片振動起來，發出聲音，這樣就可以聽到對方的講話。
振動膜振動
振動膜振動
電流變化
磁場變化
應用4：電話
3.如圖是拍攝機動車闖紅燈的攝像系統工作原理示意圖。光控開關接收到紅燈發出的光會自動閉合，壓力開關受到機動車的壓力會閉合，攝像系統在電路接通時可自動拍攝違章車輛。下列有關說法中，正確的是（ ）
A．只要光控開關接收到紅光，攝像系統
就會自動拍攝
B．機動車只要駛過埋有壓力開關的路口，
攝像系統就會自動拍攝
C．只有光控開關和壓力開關都閉合時，
攝像系統才會自動拍攝
D．將光控開關和壓力開關并聯，也能起到相同的作用
C
練一練
