microbit 主板實驗
第五課 走出八卦迷陣
運用編程制作電子指南針
觀察思考一下
？
如果你在野外迷了路， 在無通訊工具的情況下該怎么辦呢？
啟動計時器
時間到！
120
10
20
30
40
50
60
110
100
90
80
70
時間限制：
2 分鐘
如何辨別方向？
大樹和太陽
影子
北斗七星
指南針

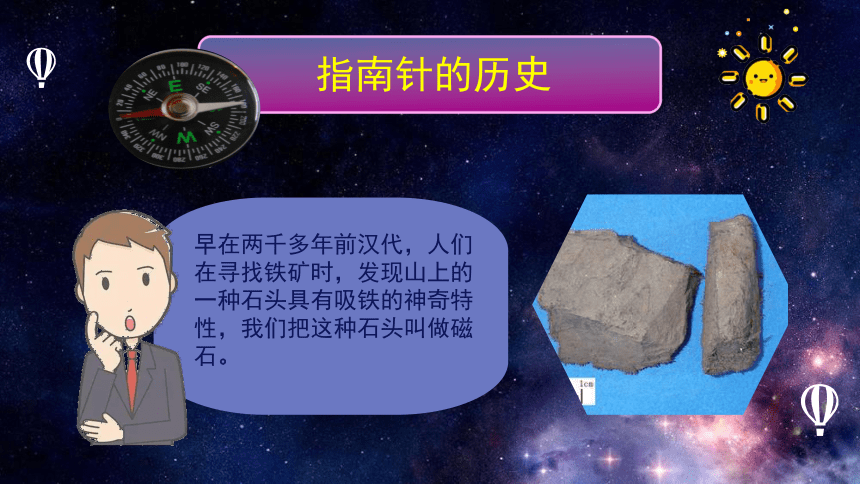

指南針的歷史
早在兩千多年前漢代，人們在尋找鐵礦時，發現山上的一種石頭具有吸鐵的神奇特性，我們把這種石頭叫做磁石。

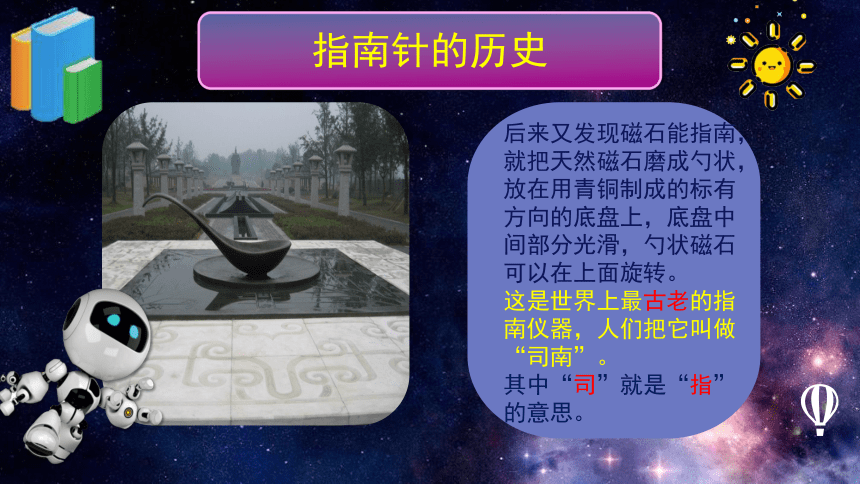

指南針的歷史
后來又發現磁石能指南，就把天然磁石磨成勺狀，放在用青銅制成的標有方向的底盤上，底盤中間部分光滑，勺狀磁石可以在上面旋轉。
這是世界上最古老的指南儀器，人們把它叫做“司南”。
其中“司”就是“指”的意思。

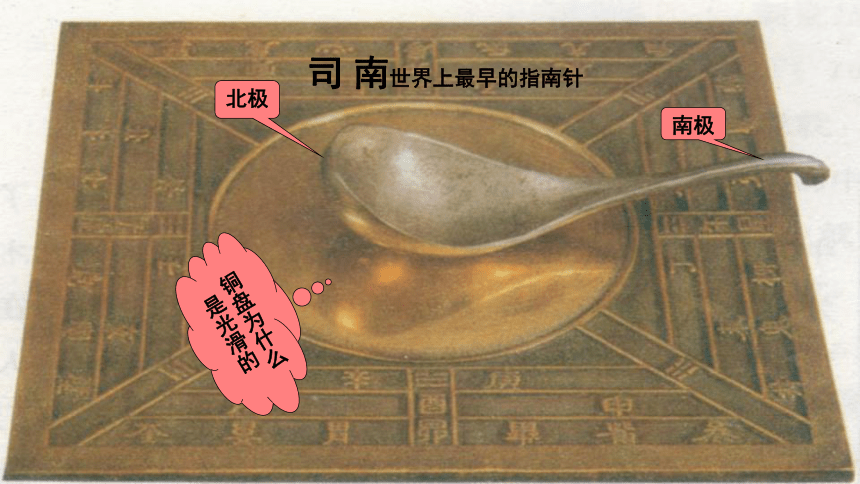

什
北極
南極
銅盤為什么是光滑的
司 南世界上最早的指南針

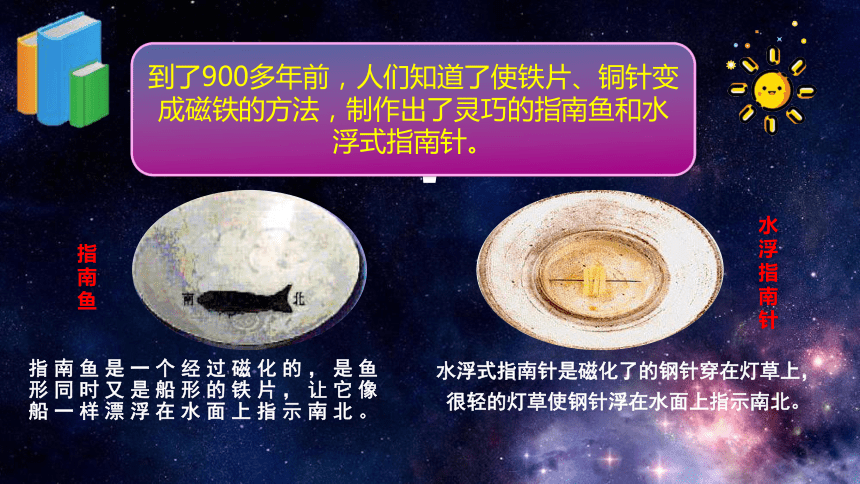

指南魚是一個經過磁化的，是魚形同時又是船形的鐵片，讓它像船一樣漂浮在水面上指示南北。
水浮式指南針是磁化了的鋼針穿在燈草上，
很輕的燈草使鋼針浮在水面上指示南北。
到了900多年前，人們知道了使鐵片、銅針變成磁鐵的方法，制作出了靈巧的指南魚和水浮式指南針。
指
南
魚
水
浮
指
南
針

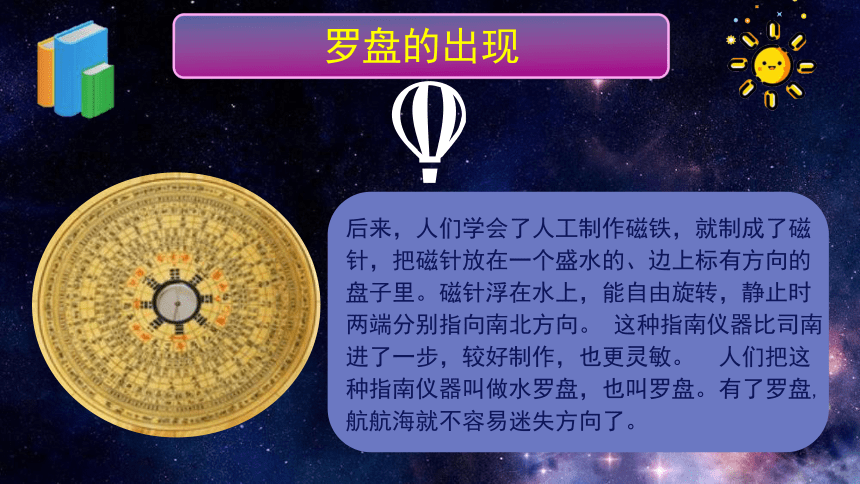

羅盤的出現
后來，人們學會了人工制作磁鐵，就制成了磁針，把磁針放在一個盛水的、邊上標有方向的盤子里。磁針浮在水上，能自由旋轉，靜止時兩端分別指向南北方向。 這種指南儀器比司南進了一步，較好制作，也更靈敏。 人們把這種指南儀器叫做水羅盤，也叫羅盤。有了羅盤, 航航海就不容易迷失方向了。

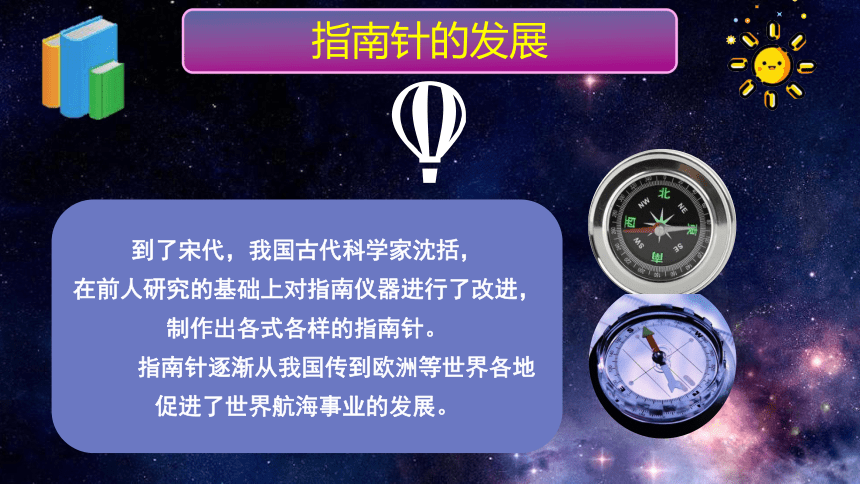

指南針的發展
到了宋代，我國古代科學家沈括，
在前人研究的基礎上對指南儀器進行了改進，
制作出各式各樣的指南針。
指南針逐漸從我國傳到歐洲等世界各地
促進了世界航海事業的發展。

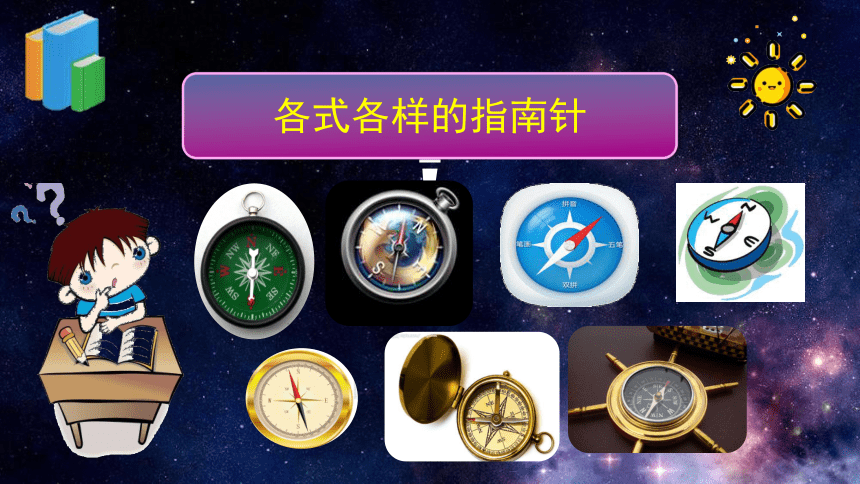

各式各樣的指南針
手表指南針
軍用
指南針
傳統指南針
掛式指南針
。
思考
？
如果我們用micro:bit編程板能否進行制作一個類似于電子手表的電子指南針呢？
老師演示環節：運用編程板
演示東、南、西、北四個方向
西（west)
南（south)
北（north)
東（east)
學生體驗環節：運用編程板演示
東、南、西、北四個方向
西（west)
南（south)
北（north)
東（east)
為何microbit板能夠自動
識別方向呢？
思考一下？
各式各樣的指南針
因為microbit主板
旋轉了方向而
改變LED顯示
因為micro：bit主板的背面有一個電子磁力元件能夠校準指南針朝向的功能。
？
北：North，用N來表示。 南：South，用S來表示。
東：East，用E來表示。 西：West，用W來表示。
東北：Northeast，用NE來表示。 西北：Northwest，用NW來表示。
東南：Southeast，用SE來表示。 西南：Southwest，用SW來表示。
北（north)
西（west)
東（east)
90°
180°
270°
360°
若按順時針東、南、西、北方向轉圈則每個方向的區間范圍值為90°
東邊方向范圍值為：1°至90°、
南邊方向范圍值為：91°至180°、
西邊方向范圍值為：181°至270°、
北邊方向范圍值為：271°至360°、
南（south)
北（north)
西（west)
東（east)
如果將東、南、西、北方向分別設定一個度數則主板的LED則亮度
東邊亮度范圍值為：80°至100°、
南邊亮度范圍值為：170°至190°、
西邊亮度范圍值為：260°至280°、
北邊亮度范圍值為：0°至10°、
南（south)
80°至100°
260°至280°
0°至10°
170°至190°
那么指南針是按照怎樣的思維
進行設計編程的呢？
開始
編程板開始校驗方向
清空屏幕則LED不亮
檢測
旋轉方向
是否為東、南、
西、北方向
是
否
東邊
80°
至
100°
分別判定為方向的對應度數則點亮LED燈
西邊
170°
至
190°
北邊
8°
至
10°
南邊
260°
至
280°
編程實驗演示：
老師講解編程制作過程
制作電子指南針燈
1:準備一塊microbit主板、一條USB數據線，還有一臺電腦。
2登入微軟在線編程網站Microsoft MakeCode for micro:bit :
https://makecode.microbit.org/#
課前準備工作：
當microbit指向南方時屏幕顯示S，表示南方：當microbit指向北方時屏幕顯示N，表示北方；當microbit指向東方時屏幕顯示W，表示東方；當microbit指向西方時顯示E，表示西方
課前準備工作：
當microbit指向南方時屏幕顯示S，表示南方：當microbit指向北方時屏幕顯示N，表示北方；當microbit指向東方時屏幕顯示W，表示東方；當microbit指向西方時顯示E，表示西方
課前準備工作：
編程過程：
1、在輸入程序包里有一個指南針朝向的程序積木，會返回一個表示方向的數值
2、在輸入下面的更多程序包里，有一個校準指南針程序積木，在開機時用它來校準指南針。
3、校驗時，通過晃動microbit，使 microbit顯示屏上的所有燈亮視為校驗成功。
編程過程：
1、在輸入程序包里有一個指南針朝向的程序積木，會返回一個表示方向的數值
2、在輸入下面的更多程序包里，有一個校準指南針程序積木，在開機時用它來校準指南針。
3、校驗時，通過晃動microbit，使 microbit顯示屏上的所有燈亮視為校驗成功。
4.最后通過將程序下載到microbit編程板
啟動計時器
時間到！
120
10
20
30
40
50
60
110
100
90
80
70
時間限制：
10 分鐘
同學們請打開電腦讓我們一起來
編程制作
電子指南針燈吧！
點擊開始
啟動計時器
時間到！
120
10
20
30
40
50
60
110
100
90
80
70
時間限制：
10 分鐘
同學們請打開電腦讓我們一起來
編程制作
電子指南針燈吧！
展示一下
請同學們測試并展示各自的作品
東
南
西
北
？
剛才我們分別運用編程和micro:bit主板實現了東、西、南、北四個方向的功能。
如果我們要制作:東北、東南、西南、西北該怎么做呢？
思考
