第一節 電現象 【知識梳理】 知識點一 自然界的兩種電荷及相互作用 1、正電荷：絲綢摩擦過的玻璃棒帶的電荷叫正電荷。
2、負電荷：毛皮摩擦過的橡膠棒上帶的電荷叫負電荷。
3、電荷作用規律：同種電荷互相排斥，異種電荷互相吸引。 要點詮釋： 1、帶電體能夠吸引輕小物體，這個吸引是相互的，輕小物體也會吸引帶電體。輕小物體是指質量和體積都很小的物體如：通草球、輕質小球、碎紙屑、泡沫、毛發、細小水流等。 【典型例題】 【典例1】有甲、乙、丙三個帶電體，甲物體排斥乙物體，乙物體吸引丙物體。如果丙物體帶正電，則（　　） A．甲物體帶正電、乙物體帶負電 B．甲、乙兩物體均帶正電 C．甲物體帶負電、乙物體帶正電 D．甲、乙兩物體均帶負電 【變式1】三個帶電或不帶電小球甲、乙、丙，已知甲跟乙相排斥，乙和丙相吸引，如果乙帶正電，則（　　 ）
A、甲一定帶負電　　　B、丙一定帶負電　 　C、丙可能不帶電　　 D、甲可能不帶電
知識點二 電流 1、電流：電荷的定向移動形成電流。 2、電流方向：規定正電荷（定向）移動的方向為電流方向。 3、電源電流方向：電路閉合時，電流方向是從電源正極經過導線、用電器流向負極。 第二節 電路 【知識梳理】 知識點一 電路的組成 1.電源：持續供電的裝置叫做電源。 2.用電器：消耗電能，將電能轉化成其它形式的能，是用電器。 3.開關：控制電流通斷。 4.電路：把電源、用電器、開關連接起來就組成了電路。 【典型例題】 【典例1】如圖所示是一個便攜式充電器正在給手機電池充電，在充電過程中，該手機電池相當于電路中的（　　） A．電源 B．開關 C．導線 D．用電器

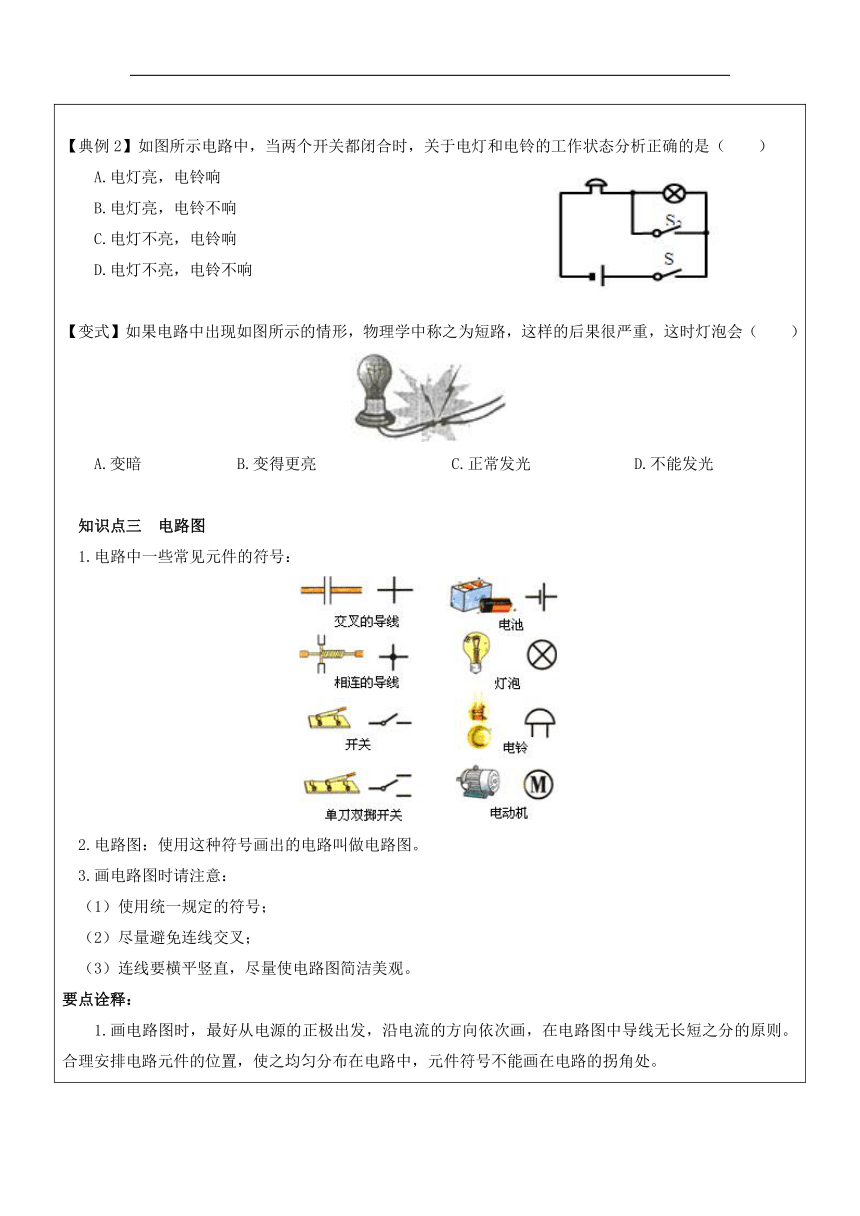

【變式1】下列器件中，全部為用電器的是（　　） A．電鈴、電池組、白熾燈 B．日光燈、電風扇、電視機 C．洗衣機、收音機、開關 D．電池插座、電線、空調器 知識點二 通路、開路和短路 1.通路：閉合電路中的開關，就有電流通過用電器，接通的電路，叫做通路。 2.開路：斷開開關，電路中就沒有電流了，斷開的電路叫做開路。 3.短路：由于錯誤的操作或故障，使導線不通過用電器直接跟電源兩極連接，電路的這種狀態，叫做短路。 【典例2】如圖所示電路中，當兩個開關都閉合時，關于電燈和電鈴的工作狀態分析正確的是（　　） A.電燈亮，電鈴響 B.電燈亮，電鈴不響 C.電燈不亮，電鈴響 D.電燈不亮，電鈴不響 【變式】如果電路中出現如圖所示的情形，物理學中稱之為短路，這樣的后果很嚴重，這時燈泡會（　　） A.變暗 B.變得更亮 C.正常發光 D.不能發光 知識點三 電路圖 1.電路中一些常見元件的符號： 2.電路圖：使用這種符號畫出的電路叫做電路圖。 3.畫電路圖時請注意： （1）使用統一規定的符號； （2）盡量避免連線交叉； （3）連線要橫平豎直，盡量使電路圖簡潔美觀。 要點詮釋： 1.畫電路圖時，最好從電源的正極出發，沿電流的方向依次畫，在電路圖中導線無長短之分的原則。合理安排電路元件的位置，使之均勻分布在電路中，元件符號不能畫在電路的拐角處。 【隨堂練習】 一、選擇題 1.連接在電路中的干電池（　　） A.是電源 B.是用電器 C.既不是電源，也不是用電器 D.既可以是電源，又可以是用電器 2.如圖電路中，開關S閉合后，電源被短路的是（　　） 3.如圖所示是四位同學在學完電路連接相關知識后所畫的電路圖。你應該能判斷出：在開關S閉合時，兩只小燈泡能同時發光的正確電路是（　　） 4. 如圖，電路接法正確的是（　　） 5.如下圖所示，四個電路圖中與左邊實物圖對應的是（ ） 6.如圖，電路中，下列操作中能使兩盞燈都有電流通過的是（　　） A.只閉合開關S1 B.只閉合開關S2和S3 C.只閉合開關S2 D.開關S1、S2、S3都閉合 7.如圖所示為一種聲光警報器的電路圖，閉合開關S1和S2后，會出現的現象是（　　） A．燈不亮，鈴響 B．燈亮，鈴響 C．燈不亮，鈴不響 D．燈亮，鈴不響 二、填空： 8.電路由這些部分組成： 、 、 和導線等。 9.處處連通的電路叫 ，電路在某處斷開，處在這種狀態的電路叫 ，不經過用電器，直接用導線把電源兩極連接起來的電路叫 。 三、綜合應用： 10.根據實物圖畫出電路圖。 第三節 電路的連接 【知識梳理】 知識點一 串聯和并聯 1.串聯電路 實物圖和電圖電流路徑只有一條通路開關控制特點只斷開S1 三個燈泡都不亮串聯電路中開關控制所有用電器，并且和開關的位置沒有關系。 只斷開S2 三個燈泡都不亮只斷開S3 三個燈泡都不亮
2.并聯電路 實物圖和電路圖電流路徑分干路和支路，A點是分流點，B點是會流點，有兩條或以上路徑開關控制特點只斷開S所有的燈都不亮干路開關控制所有用電器，支路開關只控制某一支路用電器。 只斷開S1L1不亮只斷開S2L2不亮只斷開S3L3不亮
要點詮釋 1.電流流向法：電源正極→各用電器→電源負極，若途中不分流，則用電器串聯；若電流在某一處分流，每條支路只有一個用電器，這些用電器并聯；若每條支路不只一個用電器，這時電路有串有并，叫混聯電路。
【典型例題】 【典例1】在如圖所示電路圖中，燈L1和L2并聯的是（　　） A．甲、乙 B．乙、丙 C．丙、丁 D．甲、丙 【變式】如圖的電路中，（l）當開關S1、S2都斷開時，三盞燈的接法是＿＿＿＿＿；（2）當開關S1、S2閉合時，三盞燈的接法是＿＿＿＿；（3）當S1閉合、S2斷開時，電燈＿＿＿＿＿發光。
　 　　　　　　　　　　　　　　　　　 【典例2】下圖中的電路圖和實物圖相對應的是（　　）
【隨堂練習】 一、選擇題 1. 在下圖所示的四個電路圖中，開關S閉合后，三個燈泡是并聯的是（ ） 2. 實驗室有三盞燈，閉合開關時三盞燈同時亮，斷開開關時三盞燈同時熄滅，可見這三盞燈的連接（ ） A.串聯 B.并聯 C.兩盞燈并聯起來再和第三盞燈串聯 D.以上三種情況都有可能 3.如圖是電冰箱的簡化電路圖．圖中M是電冰箱壓縮機內的電動機，L是電冰箱內的照明燈。下列判斷正確的是（　　） A．S1閉合、S2斷開時，照明燈與電動機并聯 B．S1、S2都閉合時，照明燈與電動機串聯 C．關上冰箱門時、S1自動斷開，使得照明燈熄滅 D．冰箱內溫度降低到設定溫度時，S1自動斷開，電動機停止工作 4.如圖所示電路，要使燈泡L1和L2組成并聯電路，應該（　　） A．只閉合S3 B．只閉合S2 C．同時閉合S1和S2 D．同時閉合S1和S3 二、填空題 5.在如圖所示的電路中，若想讓燈泡和電動機同時工作，需要閉合開關________；若同時閉合S1和S2，可以工作的用電器是_________。 6.把兩個燈泡連入電路，要使兩個燈泡同時發光，連接方法有_____________種。把兩個燈泡_________連接起來的電路，叫做_____________電路，把兩個燈泡_____________連接起來的電路，叫做__________電路。 7.路由器是一種支持有線和無線連接的網絡設備，通過后排接口可以同時連接多臺電腦，各接口之間是 _____________（選填“串聯”或“并聯”）。
8.如圖所示電路中，當只閉合開關S3時，燈________發光；當開關S1、S2 、S3都閉合時，燈___________發光，它們是______聯的。若想讓L1和L3發光，L2不發光則應閉合開關_________，斷開開關________。 三、實驗題 9.圖中的電路中有一根導線連接錯誤，要求在錯誤處打叉，再添加一根導線，使兩燈并聯連接。 10.請在圖中的兩個虛線框內，選填 “電源”和 “開關”的符號，并滿足當開關都閉合時兩燈組成并聯電路。 根據圖所示的實物圖連接，畫出對應的電路圖。
　　　　　　 12. 如圖所示的電路中，導線沒有連接，請你用筆畫線表示出來。要求：兩燈并聯，開關S1控制電燈L1，S2作為總開關。
