認識計算機網絡
XXX中學 XXX

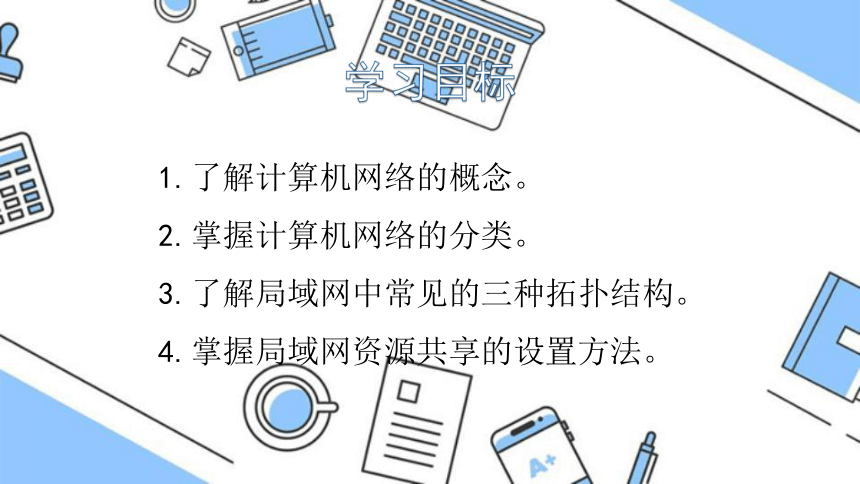

學習目標
了解計算機網絡的概念。
掌握計算機網絡的分類。
了解局域網中常見的三種拓撲結構。
掌握局域網資源共享的設置方法。

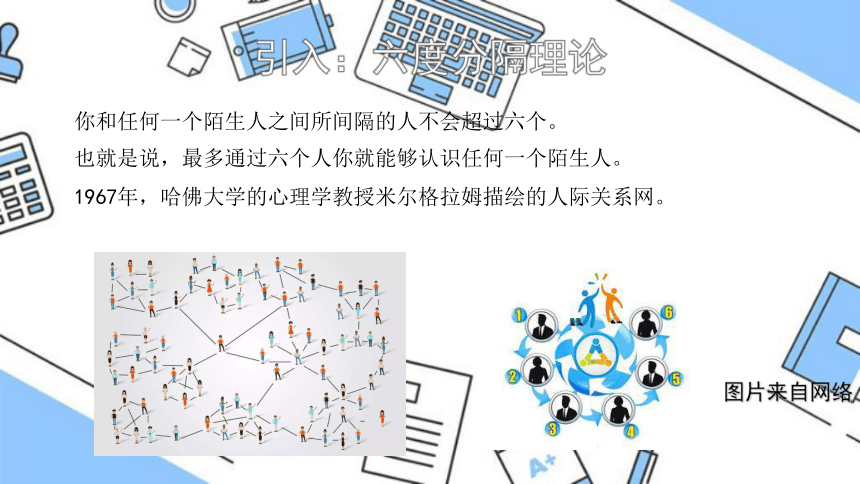

引入：六度分隔理論
你和任何一個陌生人之間所間隔的人不會超過六個。
也就是說，最多通過六個人你就能夠認識任何一個陌生人。 1967年，哈佛大學的心理學教授米爾格拉姆描繪的人際關系網。

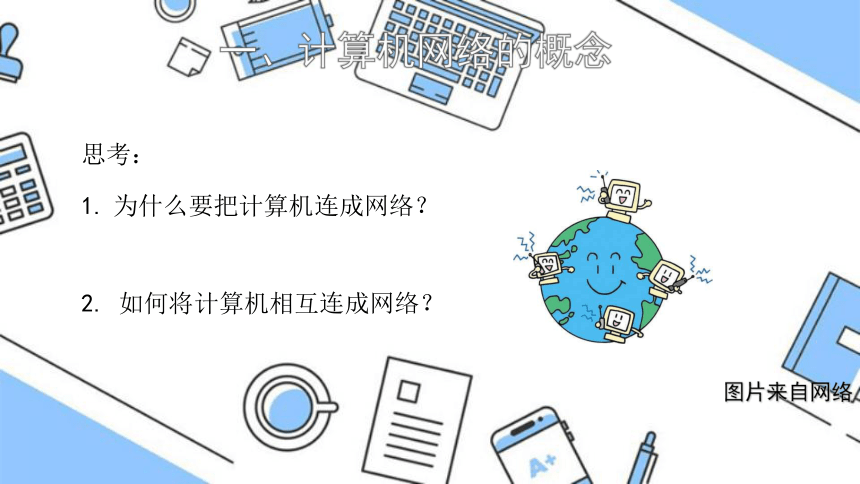

一、計算機網絡的概念
思考：
為什么要把計算機連成網絡？
如何將計算機相互連成網絡？

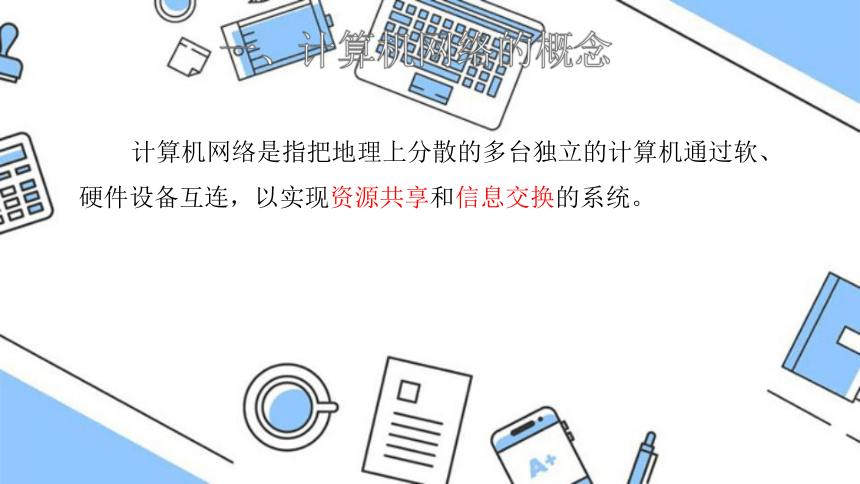

一、計算機網絡的概念
計算機網絡是指把地理上分散的多臺獨立的計算機通過軟、 硬件設備互連，以實現資源共享和信息交換的系統。

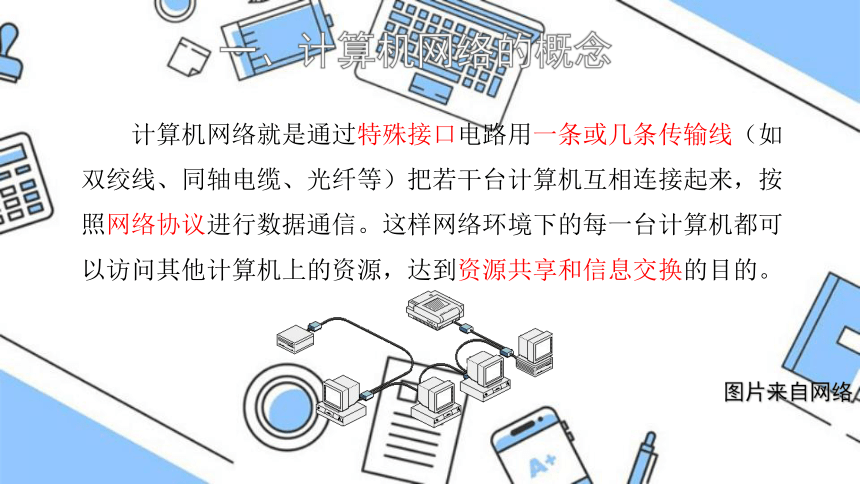

一、計算機網絡的概念
計算機網絡就是通過特殊接口電路用一條或幾條傳輸線（如 雙絞線、同軸電纜、光纖等）把若干臺計算機互相連接起來，按 照網絡協議進行數據通信。這樣網絡環境下的每一臺計算機都可 以訪問其他計算機上的資源，達到資源共享和信息交換的目的。

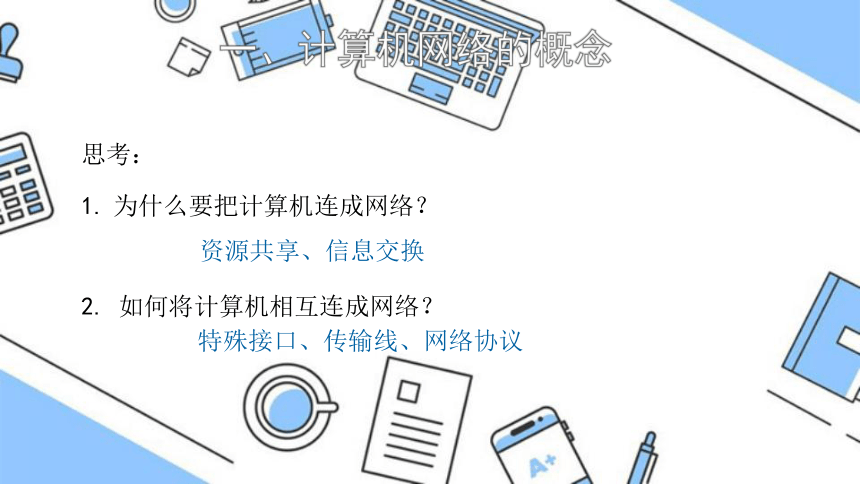

一、計算機網絡的概念
思考：
為什么要把計算機連成網絡？
資源共享、信息交換
如何將計算機相互連成網絡？
特殊接口、傳輸線、網絡協議

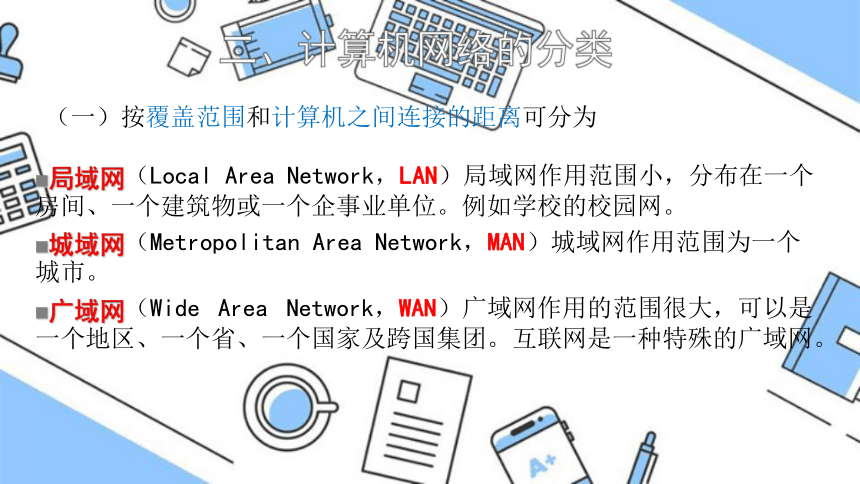

二、計算機網絡的分類
（一）按覆蓋范圍和計算機之間連接的距離可分為
（Local Area Network，LAN）局域網作用范圍小，分布在一個 房間、一個建筑物或一個企事業單位。例如學校的校園網。
（Metropolitan Area Network，MAN）城域網作用范圍為一個
城市。
（Wide Area Network，WAN）廣域網作用的范圍很大，可以是 一個地區、一個省、一個國家及跨國集團。互聯網是一種特殊的廣域網。

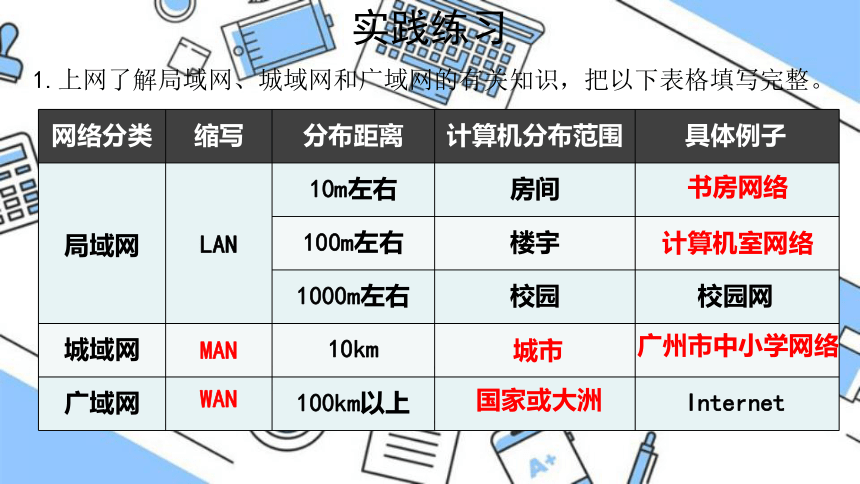

實踐練習
1.上網了解局域網、城域網和廣域網的有關知識，把以下表格填寫完整。
網絡分類 縮寫 分布距離 計算機分布范圍 具體例子
局域網 LAN 10m左右 房間 書房網絡
100m左右 樓宇 計算機室網絡
1000m左右 校園 校園網
城域網 MAN 10km 城市 廣州市中小學網絡
廣域網 WAN 100km以上 國家或大洲 Internet

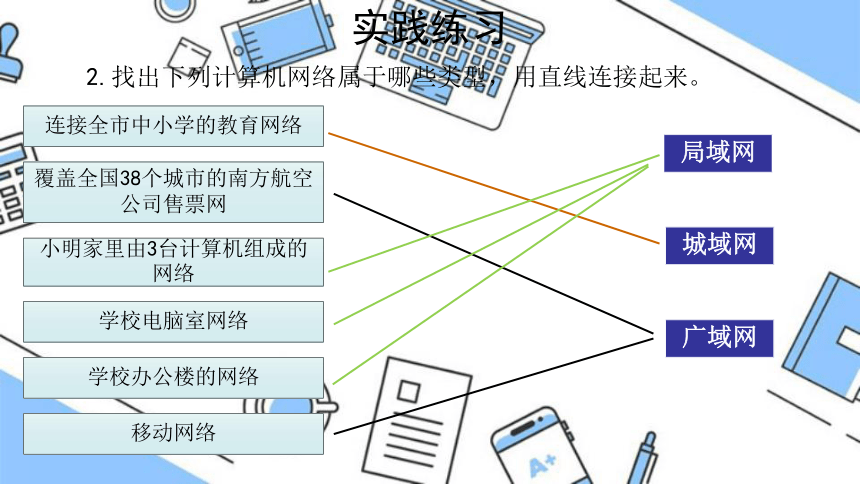

2.找出下列計算機網絡屬于哪些類型，用直線連接起來。
連接全市中小學的教育網絡
覆蓋全國38個城市的南方航空 公司售票網
小明家里由3臺計算機組成的
網絡
學校電腦室網絡
學校辦公樓的網絡
移動網絡
局域網
城域網
廣域網
實踐練習
二、計算機網絡的分類

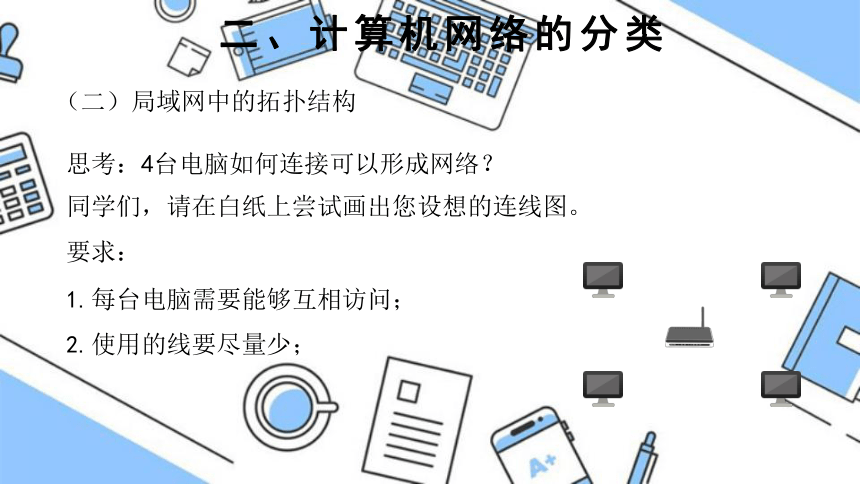

（二）局域網中的拓撲結構
思考：4臺電腦如何連接可以形成網絡？
同學們，請在白紙上嘗試畫出您設想的連線圖。 要求：
每臺電腦需要能夠互相訪問；
使用的線要盡量少；

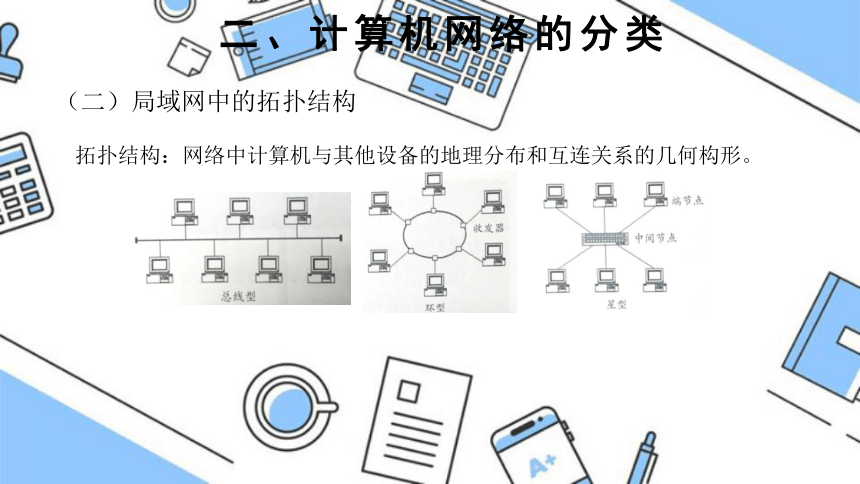

二、計算機網絡的分類
（二）局域網中的拓撲結構
拓撲結構：網絡中計算機與其他設備的地理分布和互連關系的幾何構形。
二、計算機網絡的分類
（二）局域網中的拓撲結構
拓撲結構：網絡中計算機與其他設備的地理分布和互連關系的幾何構形。
校園網結構示意圖
星型拓撲結構
計算機
計算機
……
教學樓
……
服務器
計算機
計算機
……
辦公樓
計算機
計算機
……
電腦室
計算機
計算機
……
實驗室
核心 交換機
交換機
交換機
交換機
交換機
三、局域網資源共享
資源共享
數據共享
多人共同使用同一個
文件
軟件共享
多用戶使用主機軟件
硬件共享
多用戶使用同一網絡 的打印機和硬盤空間
共享文件夾共享數據
共享文件夾共享數據
(1)進入共 享對話框
執行“屬性” “共享”菜單，進入共享對話框
進入共 享對話框
選擇共 享對象
選擇共享對象，添加“everyone”，點擊“共享”
共享文件夾共享數據
進入共 享對話框
選擇共 享對象
網上鄰居 訪問共享資 源
通過網上鄰居訪問共享資源
共享文件夾共享數據
動手探究
同學們，我們學會了使用共享文件夾的方式來共享數據。那我們 想共享家里一臺打印機應如何操作呢？請大家上網搜索，在家里組建 的局域網上連接一臺打印機，使局域網中的每臺計算機都能通過這臺 打印機進行打印。
考一考
1.計算機網絡是指把地理上分散的多臺獨立的計算機通過軟、硬
件設備互連，以實現（
）的系統。
資源共享和信息交換
增加內存和信息交換 C.提高交換速度
D.提高運算速度
A
考一考
2.學校校園網內的計算機的分布范圍大約在1000米以內，這是屬
于（ ）。
局域網
城域網 C.廣域網 D.互聯網
A
考一考
3. Internet互聯網是（
）。
校園網
局域網 C.廣域網 D.城域網
C
考一考
4.下圖是一幅網絡結構示意圖，它是屬于（ B）的網絡拓撲結構。
A.星型 B.總線型 C.環型 D.樹型
學習小結
計算機網絡的概念
目的：資源共享、信息交換
計算機網絡的分類
計算機網絡覆蓋范圍分類：LAN、MAN和WAN
局域網中常見的拓撲結構：總線型、環型和星型
局域網資源共享的設置
共享文件夾共享數據
謝謝觀看
認識計算機網絡 課堂答疑
？
？
？
一、局域網、城域網、廣域網之間有什么聯系嗎？
城市
區/鎮/縣
按照地理上距離覆蓋范圍分類，
計算機網絡分為局域網LAN、城域網MAN和廣域網WAN。
省份/國家/全球 廣域網
城域網
局域網
局域網
城域網
局域網
局域網
？
？
？
二、局域網中拓撲結構間有哪些差異？
？
？
？
二、局域網中拓撲結構間有哪些差異？
在實際應用中，一個計算機網絡還可以是這幾種結構的組合，從而形 成一個復合結構的網絡。
？
？
？
三、局域網資源共享，是否只能共享文件數據呢？
資源共享不僅僅包括數據共享，還包括軟件共享和硬件共享。
數據共享：多個人共同使用同一個文件；
軟件共享：多個用戶使用主機的軟件（系統軟件和應用軟件）；
硬件共享：多個用戶使用同一網絡中的打印機和硬盤空間；
在局域網內部，可以通過設置操作實現計算機之間共享打印機、 硬盤空間、所存儲的數據文件等資源。
？
？
？
四、設置共享文件夾和共享打印機的步驟有哪些？
(1)進入共享對話框
執行“屬性” “共享”菜單，進入共享對話框
設置共享文件夾的步驟
？
？
？
四、設置共享文件夾和共享打印機的步驟有哪些？
(2)選擇共享對象
設置共享文件夾的步驟
選擇共享對象，添加“everyone”，點擊“共享”
？
？
？
四、設置共享文件夾和共享打印機的步驟有哪些？
設置共享文件夾的步驟
(3)網上鄰居訪問共享資源
通過網上鄰居訪問共享資源
？
？
？
四、設置共享文件夾和共享打印機的步驟有哪些？
(1)設置打印機共享
執行“打印機屬性” “共享”選項卡
設置共享打印機的步驟
？
？
？
四、設置共享文件夾和共享打印機的步驟有哪些？
(2)添加共享打印機
添加打印機，選擇共享打印機名稱
設置共享打印機的步驟
？
？
？
四、設置共享文件夾和共享打印機的步驟有哪些？
(3)打印測試頁
檢查共享打印機是否添加成功
設置共享打印機的步驟
謝謝觀看
