第6課 家庭網絡我會連

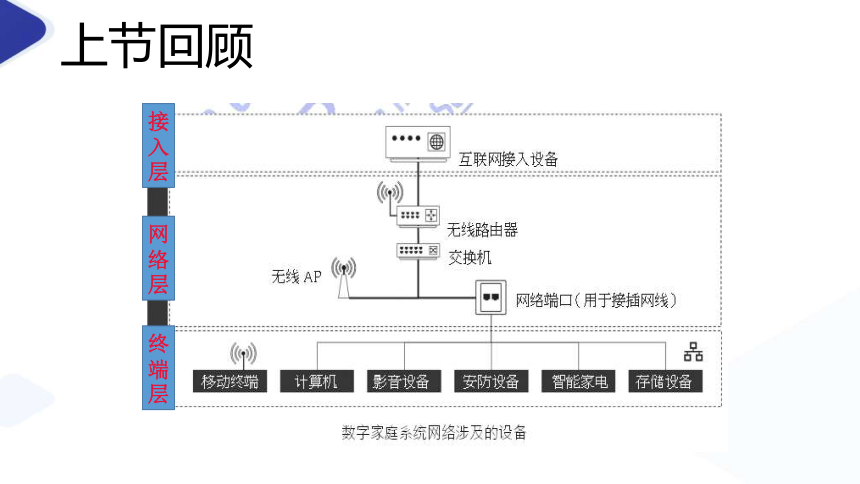

上節回顧
接入層
網絡層
終端層

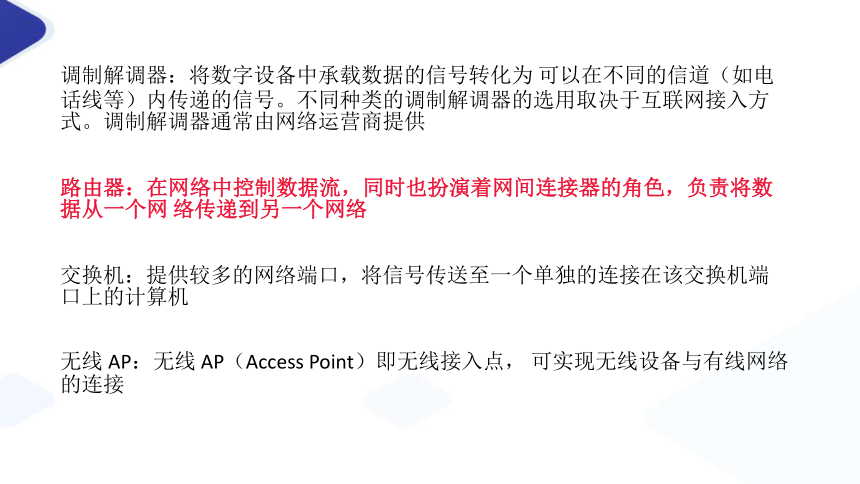

調制解調器：將數字設備中承載數據的信號轉化為 可以在不同的信道（如電話線等）內傳遞的信號。不同種類的調制解調器的選用取決于互聯網接入方式。調制解調器通常由網絡運營商提供
路由器：在網絡中控制數據流，同時也扮演著網間連接器的角色，負責將數據從一個網 絡傳遞到另一個網絡
交換機：提供較多的網絡端口，將信號傳送至一個單獨的連接在該交換機端口上的計算機
無線 AP：無線 AP（Access Point）即無線接入點， 可實現無線設備與有線網絡的連接

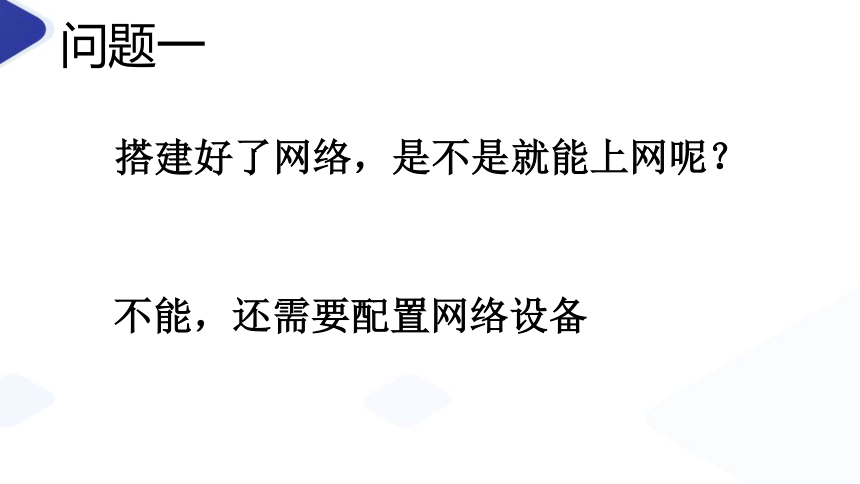

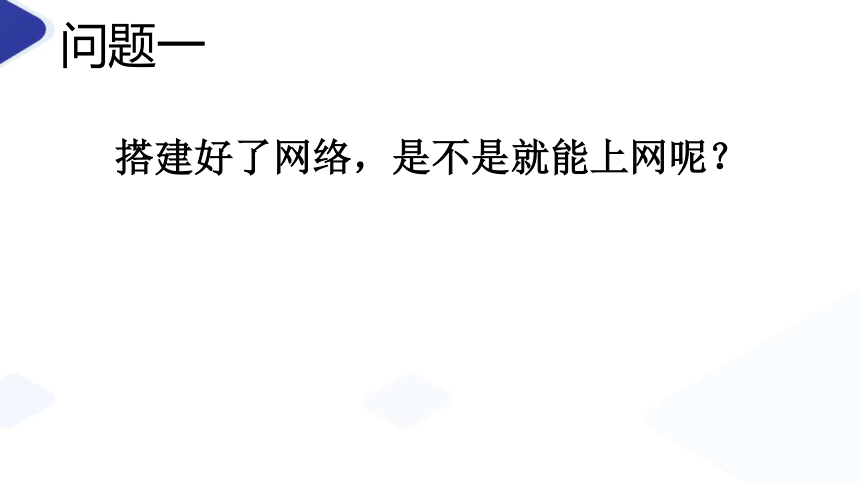

問題一
搭建好了網絡，是不是就能上網呢？
問題一
搭建好了網絡，是不是就能上網呢？
不能，還需要配置網絡設備

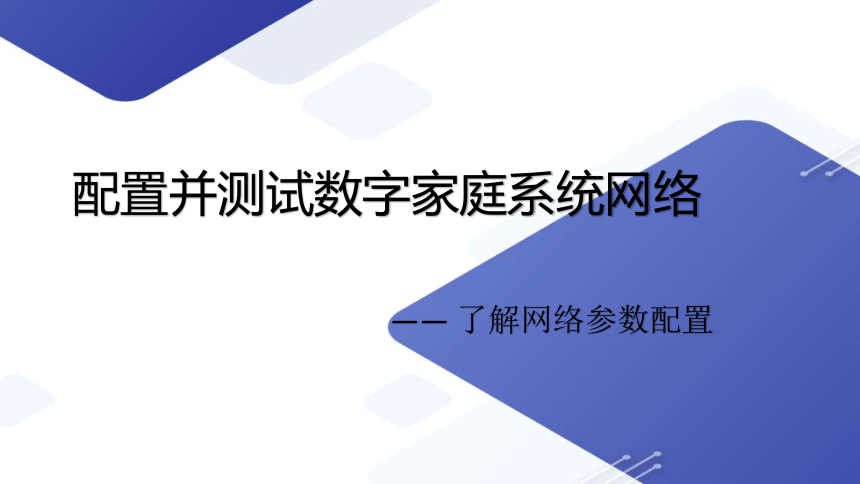

配置并測試數字家庭系統網絡
—— 了解網絡參數配置

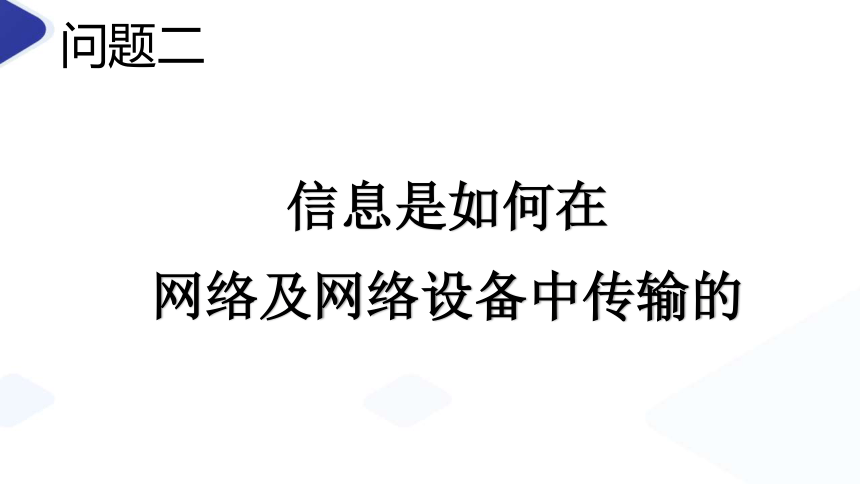

問題二
信息是如何在
網絡及網絡設備中傳輸的
A
B
A
A
B
A
B

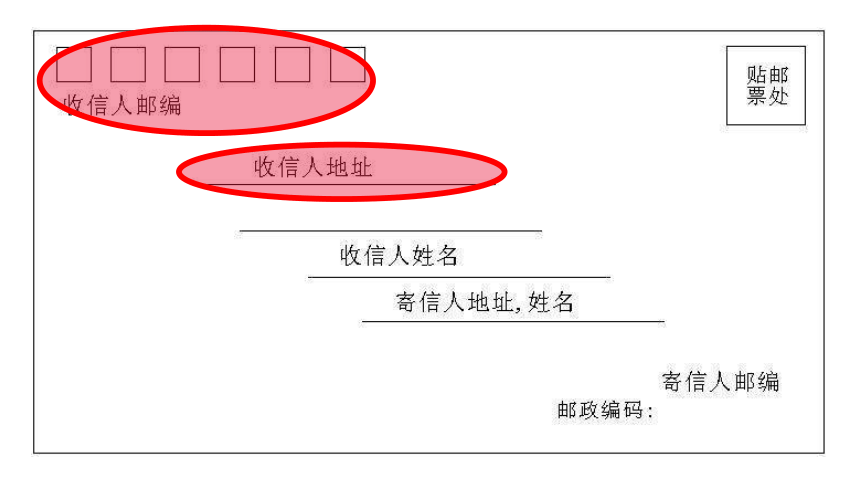

收信人郵編
收信人地址
郵局A地址
A
B

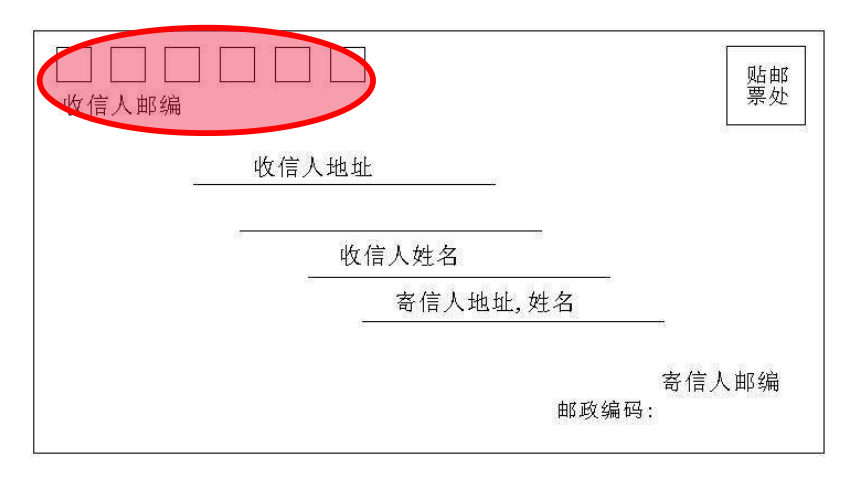

收信人郵編
收信人地址
郵局A地址
A
B

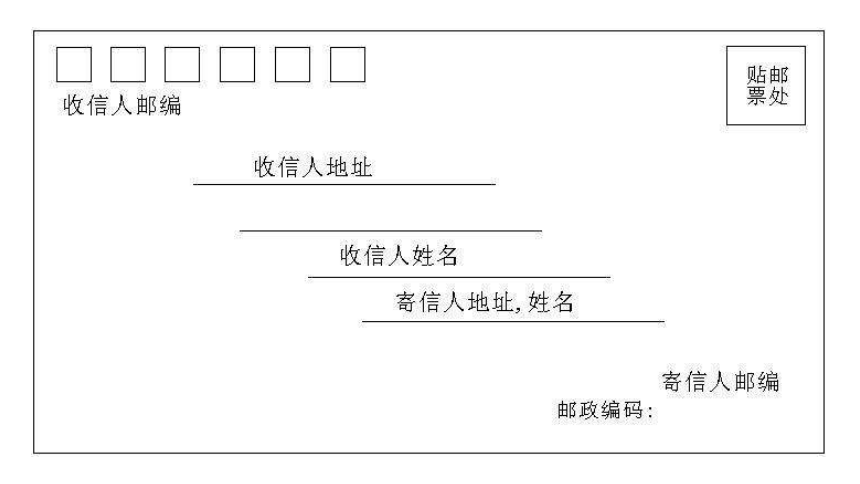

信的傳遞過程中離不開
郵編和地址
路由器A的內網地址
A
小朋友想給父親發一條信息，我們來看看信息在網絡中的傳輸過程。
路由器A的內網地址
A
B
路由器B的外網地址
互聯網
路由器A的內網地址
A
B
路由器B的外網地址
收信人的內網地址
互聯網
問題三
什么是IP地址？
IP 地址=設備的標識符（門牌號）
唯一性
IP
地
址
長
什
么
樣
？
IP 地址（此處默認為 IPv4 地址）
由 32 位二進制數 組成，分割為 4 段 8 位二進制數，如“11000000.10101000.00000000.00000001”。
這個 IP 地址還可用“點分十進制”表 示為“192.168.0.1”(0至255）。
任務一
為你的數字家庭系統中的智能設備分配IP地址
要求：
拿出你上節課做的數字家庭系統的規劃圖，為上面的智能設備分配IP地址
01
配置智能設備的IP地址
子網掩碼：它是一種用來指明一個IP地址的哪些位標識的是主機所在的子網，以及哪些位標識的是主機的位掩碼。子網掩碼不能單獨存在，它必須結合IP地址一起使用。子網掩碼只有一個作用，就是將某個IP地址劃分成網絡地址和主機地址兩部分。
192.168.0.1
255.255.255.0
192.168.0.1 11000000.10101000.00000000.00000001
255.255.255.0 11111111.11111111.11111111.00000000
192.168.0.1 11000000.10101000.00000000.00000001
255.255.255.0 11111111.11111111.11111111.00000000
192.168.0.1 11000000.10101000.00000000.00000001
255.255.255.0 11111111.11111111.11111111.00000000
網絡標識
主機標識
192.168.0.1 11000000.10101000.00000000.00000001
255.255.255.0 11111111.11111111.11111111.00000000
網絡標識
主機標識
從192.168.0.1到192.168.0.255
都是同一個子網里的機器
默認網關：
是一個可直接到達的路由器的 IP 地址，也就是路由器的內網地址。
信件和信息的傳遞有很多相似的地方
郵局的郵編
郵局的地址
信件和信息的傳遞有很多相似的地方
郵局的郵編
郵局的地址
路由器的外網地址
路由器的內網地址
信件和信息的傳遞有很多相似的地方
DNS（Domain Name Server，域名服務器）是進行域名(domain name)和與之相對應的IP地址 (IP address)轉換的服務器。
02
配置設備
03
測試網絡
網絡帶寬（network band- width）簡稱帶寬，
是指在單位 時間內從網絡中的某一點到 另一
點可傳輸的最大數據量。 如果把在網絡中的
數據比作 水流的話，那帶寬就相當于水 管的
粗細。帶寬越大，單位時 間內的數據流量也
越多。
思考
移動公司騙了我的錢嗎？
為什么迅雷下載顯示的下載速度和從移動公司購買的帶寬不同？
1 Byte = 8 bit。
好好學習
天天向上
