走進公交IC卡收費系統
——初識信息系統
項目二
總 要 來 趟
南 昌 吧
1
2
3
4
目錄
現階段問題一
您的內容打在這里，或者通過復制您的文本后，在此框中選擇粘貼
1
2
3
4
分析公交IC卡收費系統的功能和整體結構
探究公交IC卡收費系統的組成要素
探討公交IC卡收費系統在應用上的優勢與局限
總 結

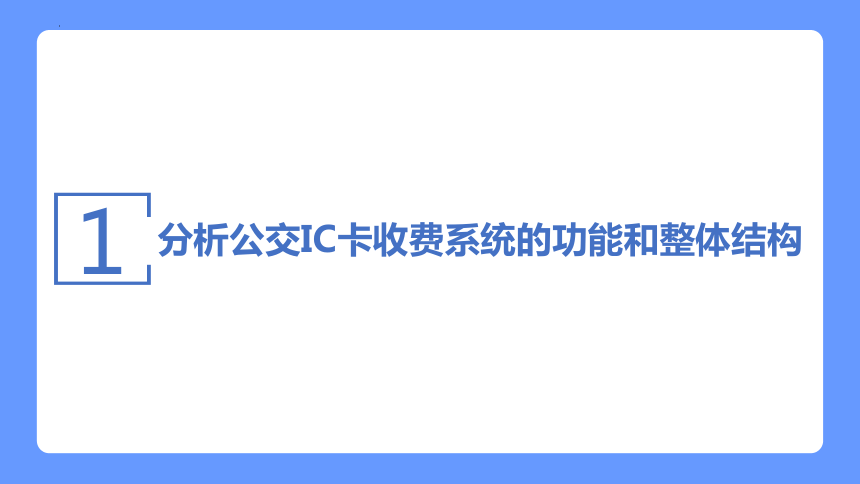

分析公交IC卡收費系統的功能和整體結構
1

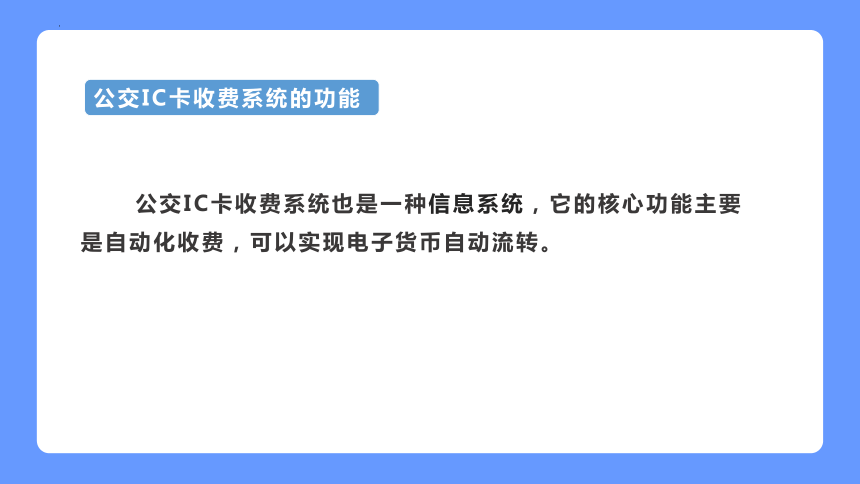

公交IC卡收費系統的功能
公交IC卡收費系統也是一種信息系統，它的核心功能主要是自動化收費，可以實現電子貨幣自動流轉。

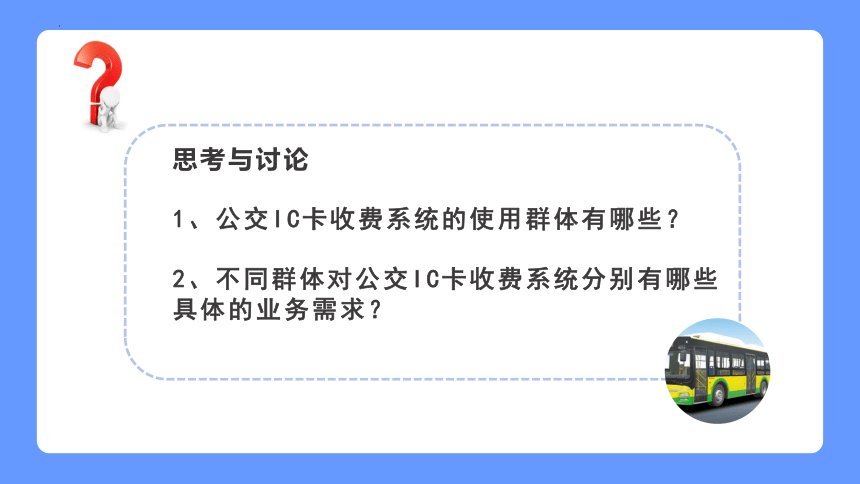

思考與討論
1、公交IC卡收費系統的使用群體有哪些？
2、不同群體對公交IC卡收費系統分別有哪些具體的業務需求？
公交IC卡收費系統的功能和實現過程

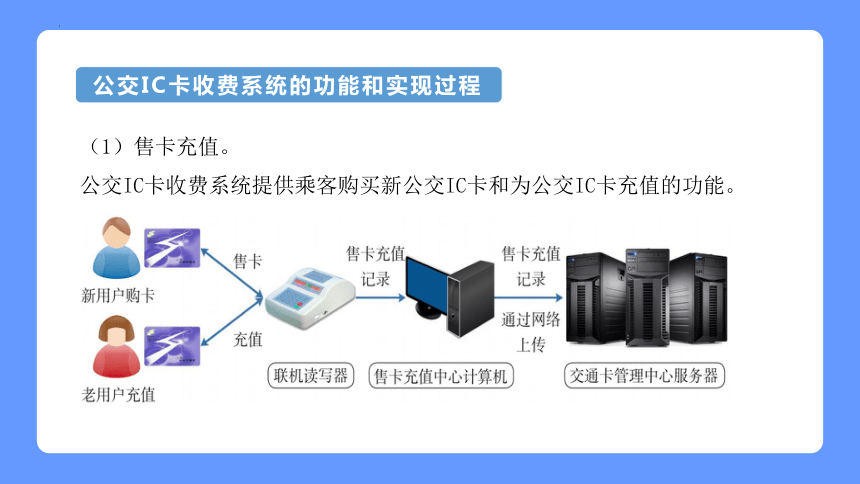

（1）售卡充值。
公交IC卡收費系統提供乘客購買新公交IC卡和為公交IC卡充值的功能。

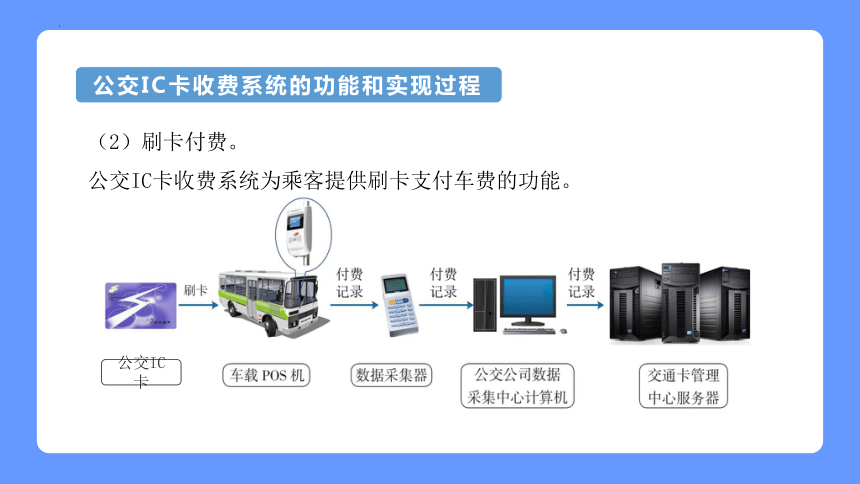

（2）刷卡付費。
公交IC卡收費系統為乘客提供刷卡支付車費的功能。
公交IC卡收費系統的功能和實現過程
公交IC卡

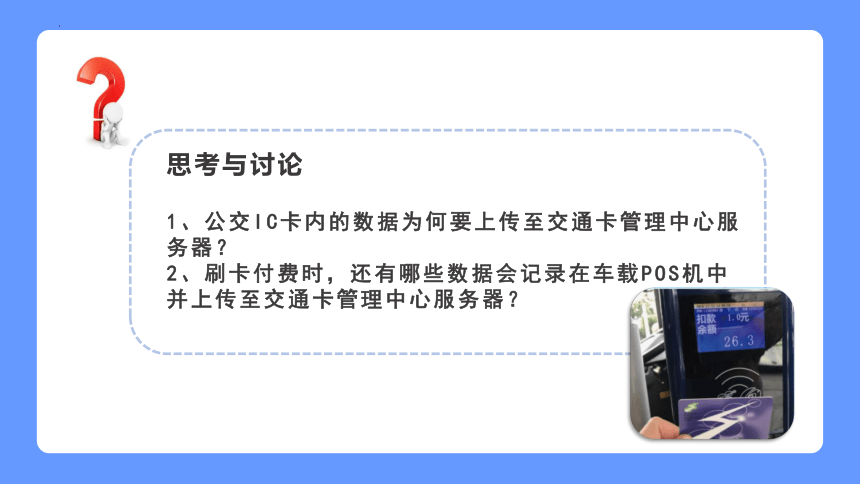

思考與討論
1、公交IC卡內的數據為何要上傳至交通卡管理中心服務器？
2、刷卡付費時，還有哪些數據會記錄在車載POS機中并上傳至交通卡管理中心服務器？

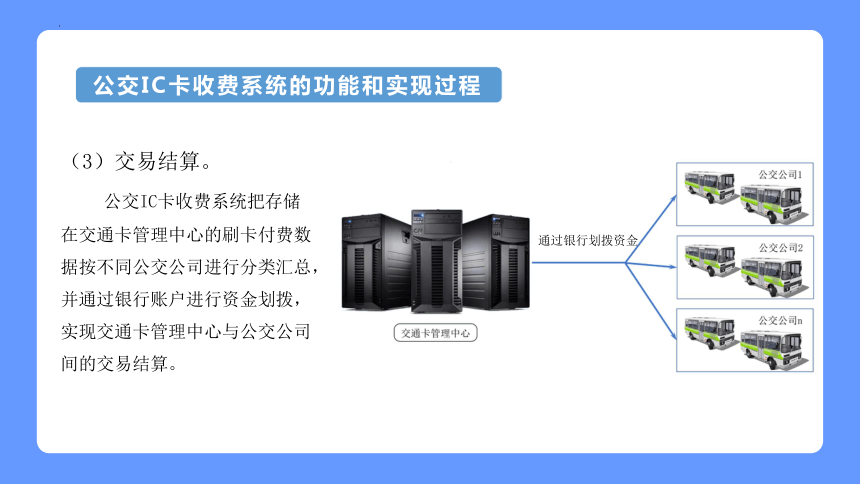

（3）交易結算。
公交IC卡收費系統把存儲在交通卡管理中心的刷卡付費數據按不同公交公司進行分類匯總，并通過銀行賬戶進行資金劃撥，實現交通卡管理中心與公交公司間的交易結算。
通過銀行劃撥資金
公交IC卡收費系統的功能和實現過程

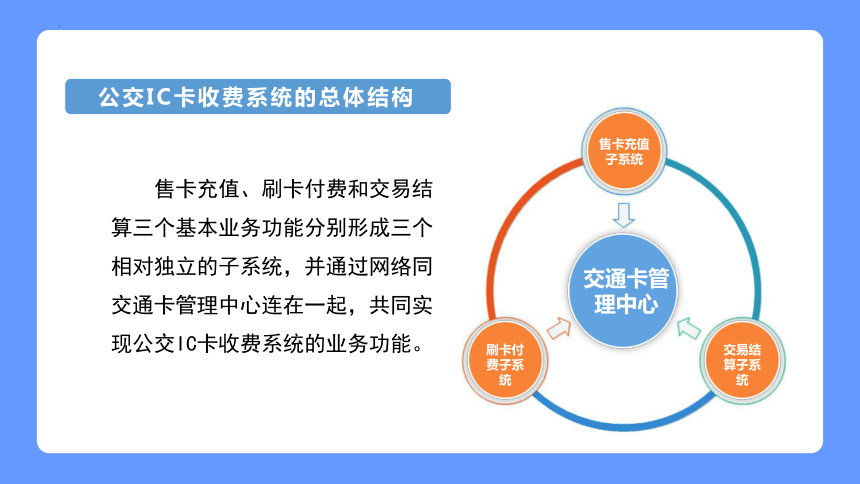

公交IC卡收費系統的總體結構
刷卡付費子系統
售卡充值子系統
交易結算子系統
交通卡管理中心
售卡充值、刷卡付費和交易結算三個基本業務功能分別形成三個相對獨立的子系統，并通過網絡同交通卡管理中心連在一起，共同實現公交IC卡收費系統的業務功能。
公交IC卡刷卡付費系統的信息處理功能
輸 入
乘客在車載POS機感應區內刷公交IC卡
車載POS機以非接觸方式收集公交IC卡的卡號數據
存 儲
所有乘客的付費記錄（包括卡號、金額、時間等數據）存儲在車載POS機內
輸 出
車載POS機顯示屏顯示付費金額和卡內余額
車載POS機發出音效或語音提示
處 理
驗證公交IC卡合法性
余額大于付費金額時，從卡內余額中扣除車費
控 制
對所有設備和信息輸入、存儲、處理、輸出環節進行控制
活動一
分小組選擇一個信息系統，如網上購物平臺，嘗試分析其具體的業務功能，并對這個業務的信息處理功能進行描述。
以前臺購物管理系統為例：
瀏 覽 商 品
選 擇 商 品
購 物 車
收 銀 臺
提交訂單成功
登 錄
未登錄注冊用戶
已登錄注冊用戶
未 注 冊 用 戶
注 冊
信息系統的功能
信息系統的基本功能是進行信息處理，為用戶提供有用的信息。具體包括輸入、存儲、處理、輸出和控制。
輸入
存儲
處理
輸出
控制
歸納：信息系統功能
探究公交IC卡收費系統的組成要素
2
公交IC卡收費系統的組成要素
顯示金額
車載POS機
公交IC卡
3.系統涉及人員，如系統的設計人員、開發人員，使用公交IC卡的乘客，提供售卡、充值服務的工作人員等。
1.系統涉及一些硬件，如公交IC卡、車載POS機、計算機及外部設備等。
2.系統中流轉著數據，如乘客的付費數據（公交IC卡卡號、付費金額、余額等）等。
思考與討論
除了上述三個組成要素，你覺得公交IC卡收費系統還有哪些組成要素？
組成要素 舉例說明
硬件 公交IC卡、車載POS機、計算機等
數據 公交IC卡卡號、余額、充值時間等
人員 乘客、開發、設計和管理人員、工作人員等
軟件
網絡
公交IC卡管理軟件、計算機操作系統等
互聯網、無線射頻技術（RFID）
活動二
全面分析共享單車信息系統的組成要素。
組成要素 舉 例 說 明
硬件
軟件
數據
網絡
人員
手機、帶智能鎖的共享單車、計算機等
共享單車App
單車數據、用戶數據
移動互聯網
開發人員、管理人員、用戶等
歸納：信息系統的組成
信息系統是由硬件、軟件、網絡、數據和人員構成的人機交互系統。
硬件包括計算機和外部設備，以及傳感器、執行機構等其他輸入輸出設備。硬件為信息系統的正常運作提供了物質基礎。
硬件( hardware)
軟件指計算機完成特定任務(如輸入、存儲、處理和輸出信息)的程序和相關文檔。計算機軟件可以確保信息系統正確、高效地工作。
軟件( software)
網絡指將分布于不同地理位置的兩個或者更多個計算機連接起來的通信設備和相關網絡。通信網絡可以實現信息系統中的資源共享和信息傳輸?？晒蚕淼馁Y源包括硬件、軟件和數據等。
網絡
數據指輸入到信息系統中的數字、符號、圖片、聲音等。數據經過信息系統的處理可轉變為有用信息。
數據
人員包括分析、設計、開發、維護信息系統的技術人員和使用信息系統、具有不同權限的用戶。這些人員是信息系統的構建者、管理者和使用者。
人員
探討公交IC卡收費系統在應用上的優勢與局限
3
活動三
1、從交通消費者（乘客）和經營管理者（公交公司）的不同角度出發，舉例說明公交IC卡收費系統應用的優勢。
2、分析公交IC卡收費系統可能存在的其他局限。
優勢
提高了交通企業的經營效率；
局限
只能在公共交通行業使用，有一定的適用范圍；
公交IC卡收費信息系統應用的優勢與局限
一般也只能在特定的地理范圍內使用。
降低了運營管理成本；
方便市民的公交出行。
總 結
4
控制
輸入
存儲
處理
輸出
信息系統的功能
信息系統的功能
網絡
硬件
軟件
數據
人員
信息系統的組成
信息系統的組成
信息系統應用的優勢與局限
1.用戶可以節省時間，提高工作學習效率，獲得高質量的商品和服務，享受便利的生活。
1.具有功能邊界。
優勢
局限
2.提高企業的管理水平和決策水平，為用戶提供優質的商品和服務，從而贏得競爭優勢。
2.具有適用范圍。
3.存在一定安全風險。
評價內容 達成情況
能分析熟悉的信息系統的基本組成要素（A、T）
知道信息系統解決問題的業務功能和信息處理功能，能說出信息系統基本組成要素如何協同工作(A、T)
能根據現實需求，合理選擇信息系統(A、I)
能與同伴一起交流使用信息系統輔助學習、生活、娛樂的經驗和困難(A、I)
能分析信息系統的應用的優勢和局限性，提出信息系統的改進和完善建議(A、R)
說明：A——信息意識，T——計算思維，I——數字化學習與創新，R——信息社會責任
課 程 評 價 表
課后作業：
1、深入學校、醫院、商城、地鐵等日常生活場所，觀察并嘗試使用某些信息系統，討論并選擇一個信息系統，分析該信息系統的五大組成要素、主要功能，以及它給人民生活和工作帶來的影響。
2、你希望未來生活中出現怎樣的信息系統？希望它具備哪些功能？解決哪些問題？
