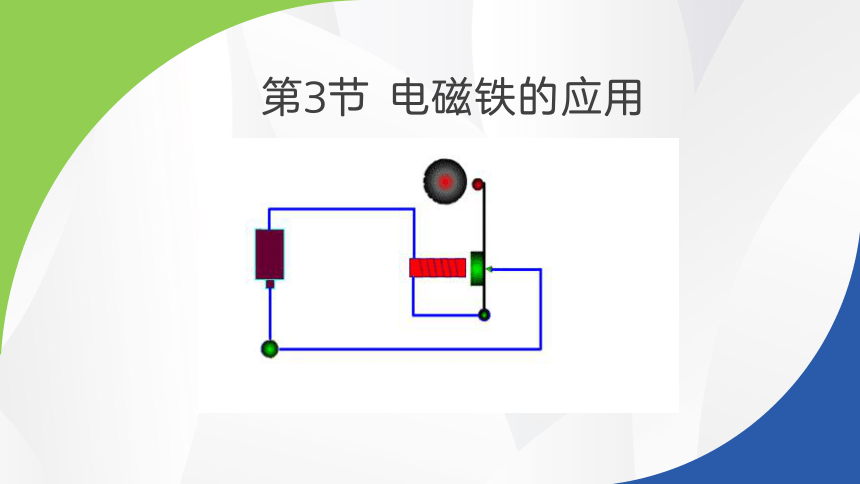

第3節 電磁鐵的應用

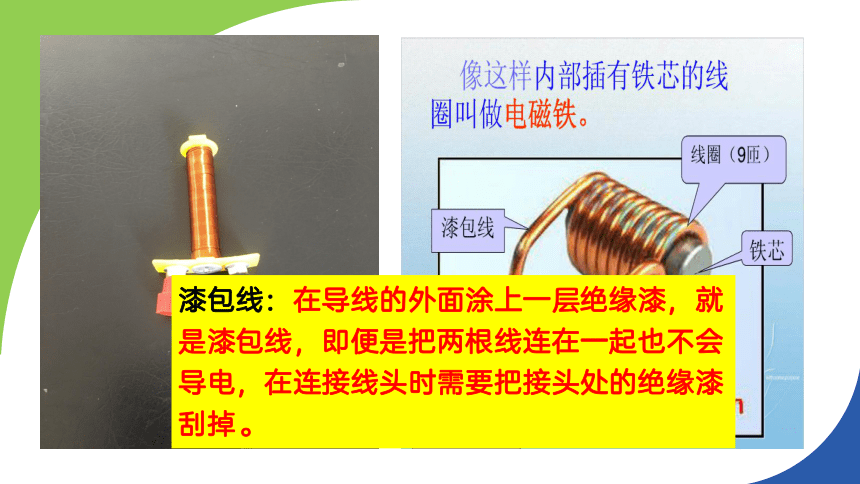

漆包線：在導線的外面涂上一層絕緣漆，就是漆包線，即便是把兩根線連在一起也不會導電，在連接線頭時需要把接頭處的絕緣漆刮掉。

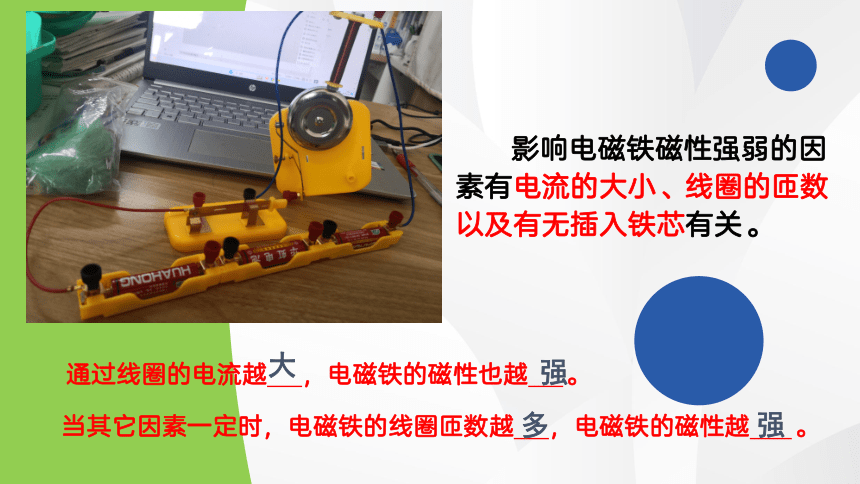

通過線圈的電流越 ，電磁鐵的磁性也越 。
當其它因素一定時，電磁鐵的線圈匝數越 ，電磁鐵的磁性越 。
強
大
多
強
影響電磁鐵磁性強弱的因素有電流的大小、線圈的匝數以及有無插入鐵芯有關。

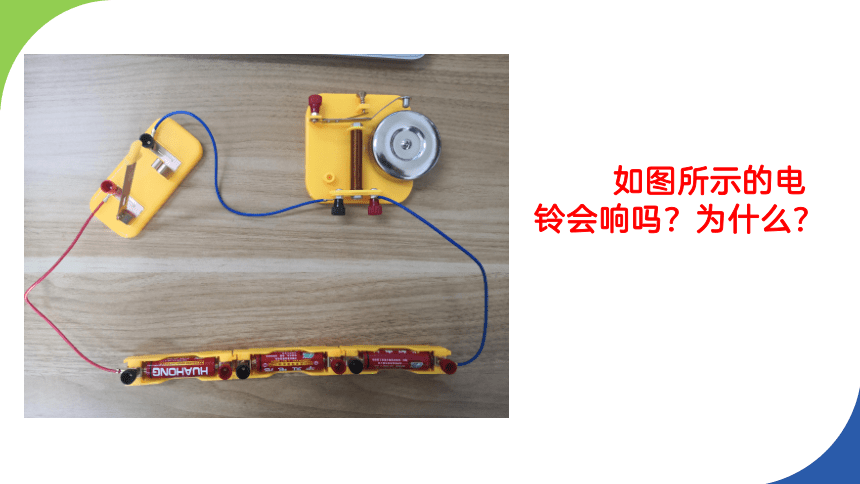

如圖所示的電鈴會響嗎？為什么？

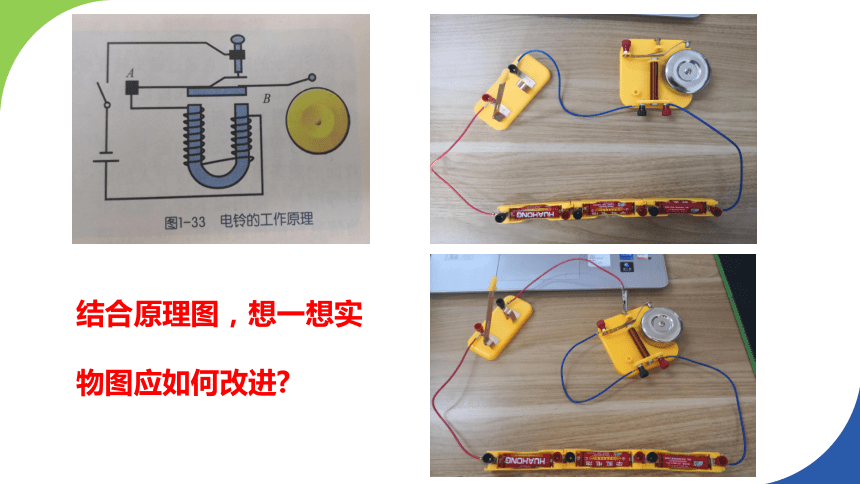

結合原理圖，想一想實
物圖應如何改進

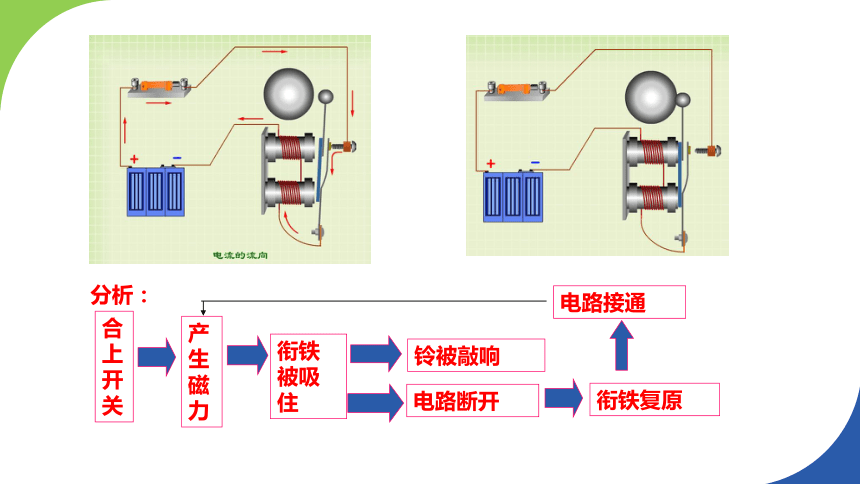

合上開關
產生磁力
銜鐵被吸住
鈴被敲響
銜鐵復原
電路斷開
電路接通
分析：

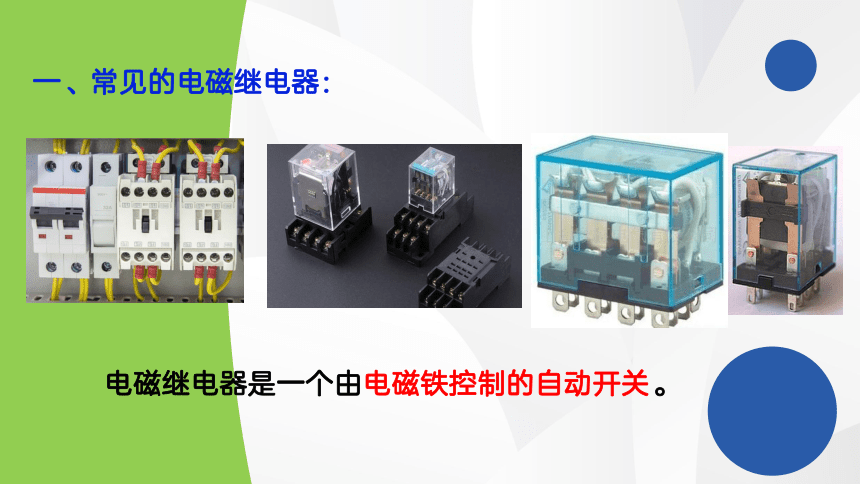

一、常見的電磁繼電器：
電磁繼電器是一個由電磁鐵控制的自動開關。

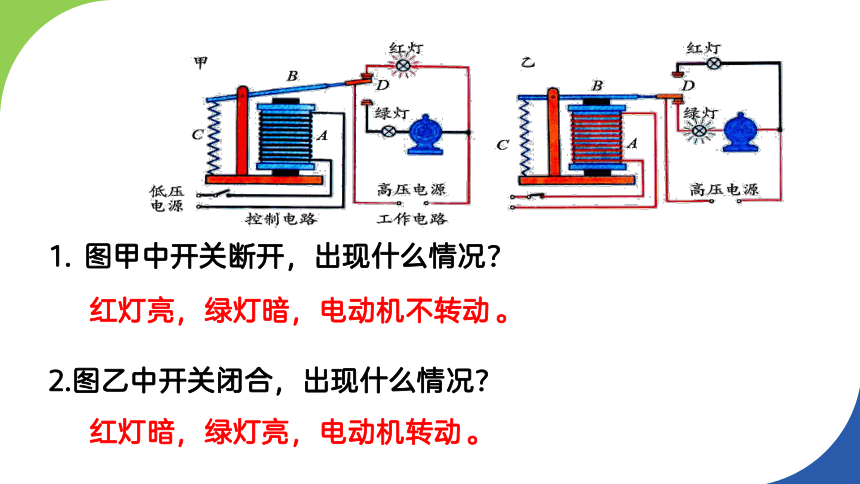

1. 圖甲中開關斷開，出現什么情況？
2.圖乙中開關閉合，出現什么情況？
紅燈亮，綠燈暗，電動機不轉動。
紅燈暗，綠燈亮，電動機轉動。

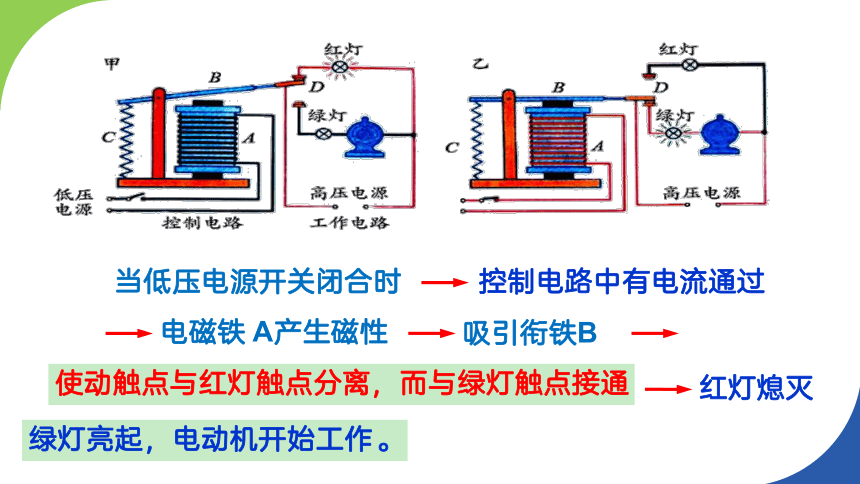

當?shù)蛪弘娫撮_關閉合時
控制電路中有電流通過
電磁鐵 A產生磁性
吸引銜鐵B
使動觸點與紅燈觸點分離，而與綠燈觸點接通
紅燈熄滅
綠燈亮起，電動機開始工作。
電路 控制電路 工作電路 器材 低壓開關 電磁鐵A 銜鐵B 彈簧C 動觸頭D 紅燈 綠燈 電動機
工作狀態
閉合
斷開
有磁性
被吸引
拉長
向下閉合
滅
亮
運轉
無磁性
被彈開
收縮
向上閉合
亮
滅
停止
水位自動報警器是利用電磁繼電器工作的裝置，請按以下要求連接1-32所示的水位自動報警器電路：當水位在安全位置以下時，綠燈亮；水位到達安全位置上限時，紅燈亮。
活動2
如圖是一種溫度自動報警器的電路圖。在水銀溫度計上部插入一段金屬絲，當溫度達到金屬絲下端所指示的溫度時，電鈴就發出報警聲音。請說明它的工作原理。
隨著外界溫度上升，水銀溫度計中的水銀柱也跟著上升。當溫度達到金屬絲下端所指示的溫度時，溫度計中的水銀柱與上方的金屬絲相接觸，控制電路接通，電磁鐵產生磁性，吸引銜鐵，報警電路接通，電鈴就發出報警聲音。
說一說
工作原理：
利用列車軌道上的強電磁鐵對列車上的電磁鐵的磁極的排斥或吸引的作用力而使列車懸浮，消除了磨擦，減少阻力，增加運行速度。
二、磁懸浮列車
三、信息的磁記錄
軟盤
在生活中，信息的磁記錄產品還有哪些？
磁帶
錄像帶
信息的磁記錄：記錄聲音、文字、圖象等信息的磁帶的一面都涂有一層磁粉，每一個磁粉粒就是一個小磁體，通過磁頭把磁粉磁化，把信息記錄在磁帶上。
聲轉化為電流
強磁場
磁化
電磁鐵
用到什么原理？
電流產生磁場、磁化
磁頭
錄 音
磁粉的磁場按原來有規律的變化
磁頭電流隨著變化
聽歌
用到什么原理？
電流對磁場強弱的影響
課堂小結
1、電磁繼電器：
電磁繼電器是利用電磁鐵來控制工作電路的一種自動開關。
2、電磁繼電器的功能：
利用電磁鐵，可以實現用低電壓和弱電流電路的通斷，來
控制高電壓和強電流電路的通斷。
1、電磁繼電器的作用之一是通過控制低壓電路的通斷間接地控制高壓電路的通斷。關于圖所示的電路，以下說法正確的是（　　）
A．連有電動機的電路是低壓控制電路
B．連有電動機的電路是高壓工作電路
C．圖示電路的主要優點是可以節約用電
D．圖示電路的主要優點是為了操作方便
B
課后練習
2、如圖所示是一種水位自動報警器的原理示意圖，
當水位達到金屬塊A時，出現的情況是（　 　）
A．紅燈亮，綠燈不亮
B．綠燈亮，紅燈不亮
C．紅、綠燈都亮
D．紅、綠燈都不亮
A
課后練習
課后練習
3、如圖所示是直流電鈴的原理圖．下列關于電鈴工作時的說法，不正確的是（　　）
A. 電流通過電磁鐵時，電磁鐵有磁性且A端為N極
B. 電磁鐵吸引銜鐵，使電路斷開
C. 小錘擊打鈴?fù)氚l(fā)出聲音，是由于鈴?fù)氚l(fā)生了振動
D. 小錘擊打鈴?fù)霑r(shí)，電磁鐵仍具有磁性
D
課后練習
4、如圖是某物理小組設計的拍攝機動車輛闖紅燈設備的原理示意圖。紅燈亮?xí)r，光控開關接收到紅光會閉合；機動車駛過時，安裝在路面下方的壓力開關受到機動車的壓力會閉合。當攝像系統的電路自動拍攝違章車輛時，關于開關的狀態下列說法中正確的是( )
A. 只有光控開關處于閉合狀態
B. 只有壓力開關處于閉合狀態
C. 光控開關和壓力開關同時處于閉合狀態
D. 若將兩開關并聯也能達到相同的效果
謝謝觀看
