選擇性必修1《數據與數據結構》
第三章 字符串、隊列和棧
3.3 棧的概念、特性及基本操作
情境導入
消毒桶的餐盤
知識講解

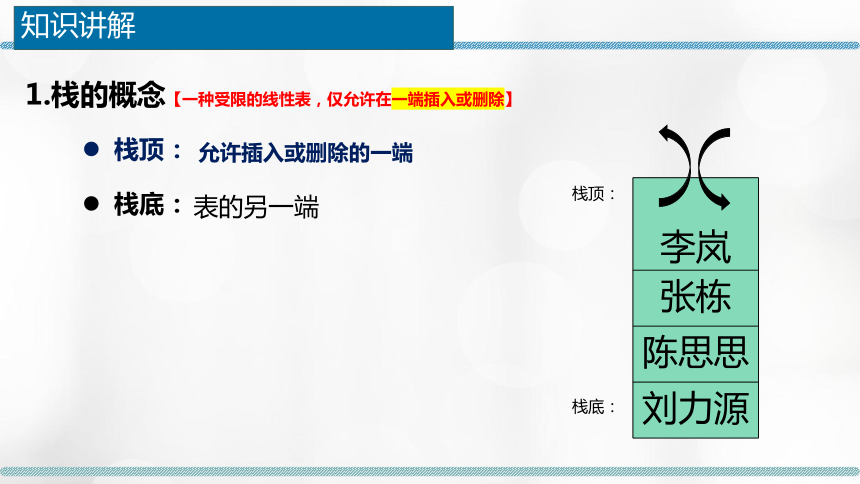

1.棧的概念【一種受限的線性表，僅允許在一端插入或刪除】
棧頂：
棧底：
李嵐
張棟
陳思思
劉力源
棧頂：
棧底：
允許插入或刪除的一端
表的另一端
2.棧的特性
李覽
張棟
陳思思
劉力源
棧頂：
棧底：
（1）先進后出、后進先出
最后入棧的棧頂元素“李覽”最先出棧；
最先入棧的棧底元素“劉力源”最后出棧。
（2）有限序列性
棧可以為空，也可以包含多個元素。
棧中元素存在線性關系，棧頂元素有一個前驅點，棧底元素有一個后繼點。
其他元素既有一個前驅又有一個后繼。
？

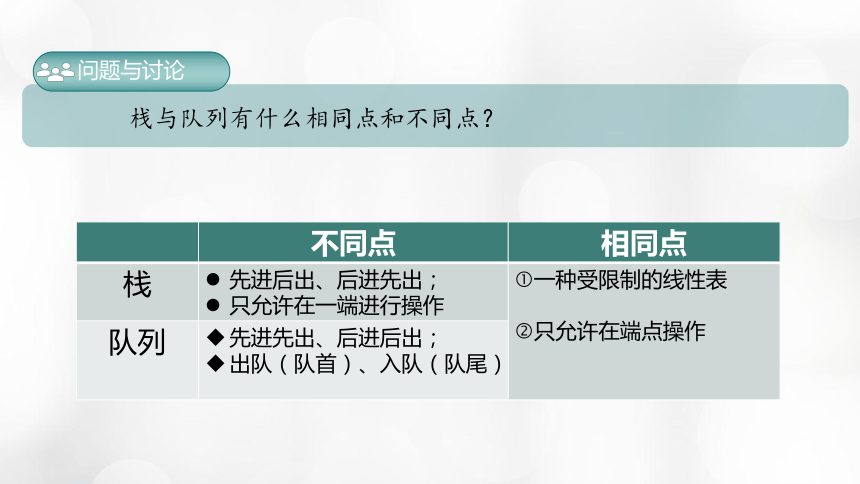

問題與討論
棧與隊列有什么相同點和不同點？
不同點 相同點
棧 先進后出、后進先出； 只允許在一端進行操作 一種受限制的線性表
只允許在端點操作
隊列 先進先出、后進后出； 出隊（隊首）、入隊（隊尾）

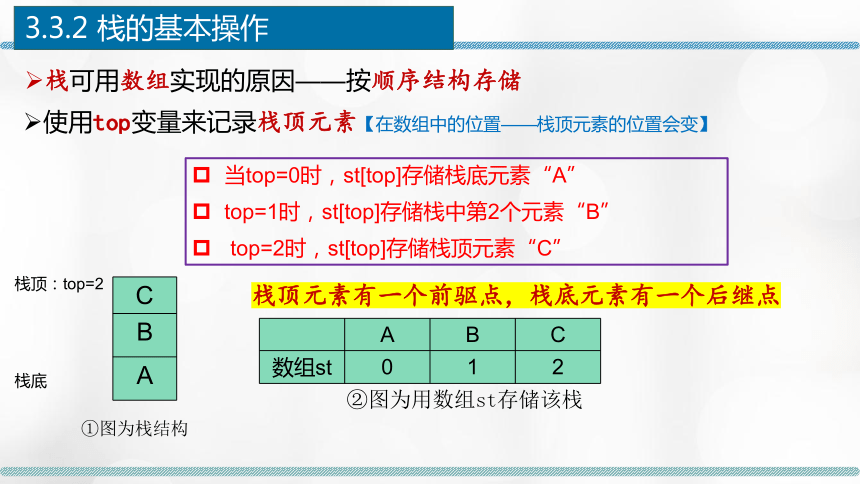

3.3.2 棧的基本操作
棧可用數組實現的原因——按順序結構存儲
C
B
A
棧頂：top=2
棧底
A B C
數組st 0 1 2
①圖為棧結構
②圖為用數組st存儲該棧
當top=0時，st[top]存儲棧底元素“A”
top=1時，st[top]存儲棧中第2個元素“B”
top=2時，st[top]存儲棧頂元素“C”
棧頂元素有一個前驅點，棧底元素有一個后繼點
使用top變量來記錄棧頂元素【在數組中的位置——棧頂元素的位置會變】

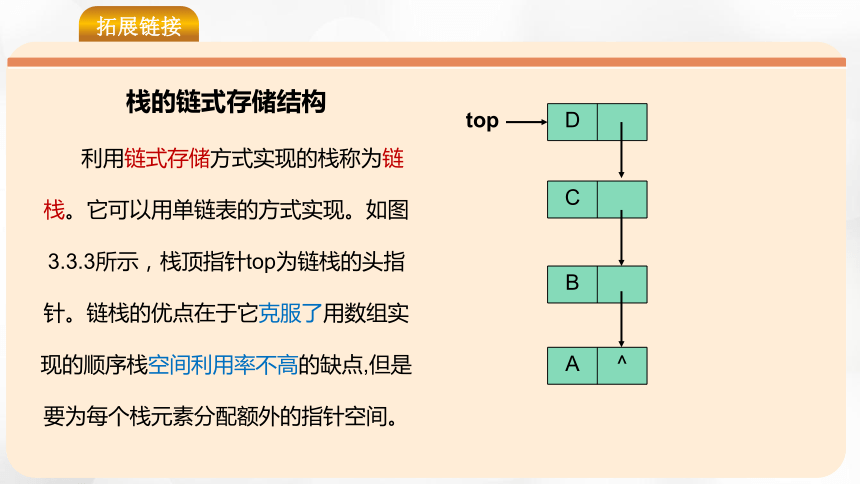

拓展鏈接
棧的鏈?zhǔn)酱鎯?chǔ)結構
利用鏈?zhǔn)酱鎯?chǔ)方式實現的棧稱為鏈棧。它可以用單鏈表的方式實現。如圖3.3.3所示，棧頂指針top為鏈棧的頭指針。鏈棧的優點在于它克服了用數組實現的順序棧空間利用率不高的缺點,但是要為每個棧元素分配額外的指針空間。
D
C
B
A ^
top
棧的基本操作
入棧
建棧
知識講解
1.建棧
在Python中，當要存儲n個元素的棧時，可以用列表創建一個長度為n的棧。例如，要使4個字母“A”“B”“C”“D’按序人棧、出棧,可以建一個長度為4的棧st，元素初始值均為空串。為了操作方便，把指向棧頂元素的指針變量top值設置為-1。
Python 代碼實現如下:
top=-1
st=[“ ”]*4
建隊與建棧的區別？
2.入棧、出棧
入棧又叫壓棧操作，把數據元素壓人棧頂。每次入棧時，棧頂指針變量top值加1,再給st[top]賦值。字母“A”“B”“C”“D”按序入棧的過程如圖3.3.4所示。
A
top=0
top=1
C
B
A
B
A
top=3
D
C
B
A
top=2

圖3.3.4 st棧中的入棧過程
top=1
C
B
A
B
A
top=3
D
C
B
A
top=2

Python代碼實現如下：
top=top+1 #top=0
st[top]="A" #字母A入棧
top=top+1 #top=1
st[top]="B" #字母B入棧
top=top+1 #top=2
st[top]="C" #字母C入棧
top=top+1 #top=3
st[top]="D" #字母D入棧
A
top=0
問題與討論
編號為1、2、3、4的4列火車，按順序開進一個棧式結構的站點。問:開出火車站的順序有多少種 請寫出所有可能的出棧序列。
出棧順序：1234 1243 1324 1342 1432
2134 2143 2314 2341 2431
3214 3241 3421
4321
共14種出棧方式
Python程序編寫：十進制n轉二進制
n=int(input("請輸入任意十進制數n："))
number=n
s=""
while n!=0:
r=n%2
s=str(r)+s
n=n//2
print("十進制數%d的二進制數是:%s"%(number,s))
輸出格式要求
對于第一章項目挑戰中的“用戶角色特征值”轉換成二進制，可以采用“除二取余法”，并利用棧結構存儲每次轉換過程中得到的余數。
以特征值6為例，轉成二進制的過程如圖3.3.5所示。
除二取余數的過程中:
特征值的變化為6→3→1→0;
每一步得到的余數為0→1→1;
按序人棧，當特征值變?yōu)?時，依次取出棧中元素，得到對應的二進制數“110”。
【變量意義】
棧st:每次得到的余數，
number:特征值，
top:棧頂位置。
“除二取余數” 的入棧和出棧過程
0
top=0
top=1
1
1
0
1
0
top=2
number=3 number=1 number=0
入棧
1
1
0
top=2
top=1
1
0
0
top=0
top=-1
出棧
程序 測試結果
st=[-1]*100 top=-1 number=int(input("請輸入十進制數：")) while number>0: x=number % 2 top=top+1 st[top]=x #入棧 number=number//2 while top>=0: #棧空標志top=-1 print(st[top],end=“”) #輸出棧元素 top=top-1 請輸入十進制數：13
輸出：
1101
例1 括號匹配
數學計算式： （ a ÷（ b – c ）+ d ）× e
1 2 3 4 5 6 7 8 9 10 11 12 13
位置1 位置11
位置4 位置8
數學計算式： a ÷（ b – c ））
1 2 3 4 5 6 7 8
位置8無匹配括號！！！
（1）抽象與建模
數學計算式中既有數字，又有加減乘除等運算符號，判斷括號是否匹配時，可以忽略這些括號以外的數字和運算符號。
對于數學計算式: (a÷(b-c)+d)x e，括號的序列如圖3.3.8所示:
（ （ ） ）
1 2 3 4
匹配標準：左右括號數量相等 and 位置匹配
棧結構設計：
遇到左括號出棧；遇到右括號，將棧頂?shù)淖罄ㄌ?hào)出棧
判斷步驟如下：
①棧空，出現右括號時，不匹配。
②掃描結束，棧中還有左括號時，不匹配。
③掃描結束，棧空，則匹配。
！！！
（2）設計算法 ------ (a÷(b-c)+d)x e
設置一個棧st和棧頂指針top，從左往右逐步處理數學計算式。
若是左括號，棧頂指針 top值加1，并將其壓入棧中。【入棧操作】
若是右括號:
如果top大于-1，那么棧中有元素，把棧頂?shù)淖罄ㄌ?hào)彈出，top值減1，表示該右括號與彈出的左括號相匹配;
如果top等于-1，棧為空，表示沒有與該右括號相匹配的左括號，是不匹配的數學計算式。
如果數學計算式處理完畢，棧中還有左括號，那么它也是不匹配的數學計算式。
（
下標
1
top 0
下標
top 1
0
（
（
（
下標
1
top 0
下標
1
0
top=-1
”(” ”(” ”)” ”)”
！！！
程序 測試結果
st=[""]*100 top=-1 flag=True #標記是否有不匹配的情況 s=input("請輸入數學計算式：") for i in range(len(s)): if s[i]=="(": top=top+1 st[top]=s[i] elif s[i]==")": if top==-1: flag=False break else: top=top-1 if top>=0: #棧中還有做括號 flag=False if flag: print("括號匹配") else: print("括號不匹配") 請輸入數學計算式：(((a+b)*(c-d)-e)/f)
括號匹配
請輸入數學計算式：((a+b)*c-d)+(e
括號不匹配
拓展鏈接
用列表自帶的函數和方法實現的棧
Python中用列表自帶的函數和方法可以實現建棧、入棧、出棧、棧中元素個數的統計等操作。例如：
stacklist=[] #建立一個空棧
stacklist.append("A") #字母A入棧
stacklist.append("B") #字母B入棧
print(stacklist[1]) #輸出棧頂元素，為字母B
print(len(stacklist)) #輸出棧中元素的個數，為2
stacklist.pop() #彈出棧頂元素
print(len(stacklist)) #輸出棧中元素的個數，為1，是字母A
實踐與體驗
逆波蘭表達式
在數學運算表達式中，運算符總是置于與之相關的兩個運算對象之間，在計算結果時，要考慮括號、運算符號的優先性。為了程序?qū)崿F(xiàn)的方便，波蘭邏輯學家J.Lukasiewicz提出了另一種表示法，將運算符置于其運算對象之后，沒有括號，不用考慮運算符號的優先性。這種表達式稱為后綴表達式，又叫逆波蘭表達式，如表達式“682一2*3 ÷+”是“6+ ( 8-2 ) *2÷3”的逆波蘭表達式。
實踐內容:
輸入逆波蘭表達式，寫一個程序，輸出該逆波蘭表達式的值。
實踐步驟:
1.分析逆波蘭表達式的計算方法。根據題意中的計算過程，用一個棧存儲數字。從左往右掃描該表達式，遇到數字時，入棧;遇到運算符號時，把處于棧最上方的兩個元素依次出棧，用運算符計算，并把計算結果壓入棧中。如此反復操作，直至表達式掃描結束。
2.根據算法分析，設計程序。
結果呈現：
輸入 輸出
6 8 2 – 2 * 3 ÷ + 10
思考與練習
1.如何區分取棧頂元素與出棧操作 用程序如何實現
2.元素a, b, c, d,e按序入棧,在所有的出棧序列中,以元素d開頭的出棧序列是哪些
出棧：原來的棧頂元素被刪掉，由下一個替代；
取棧頂元素：只是獲取棧頂元素的值，不刪除該元素；
d c b a
decba
dceba
dcbea
dcbae 一共4種出棧順序
棧的概念
棧的特性
棧的基本操作
棧的簡單應用
課堂小結
學習評價
對自己和同伴的表現進行客觀的評價，并思考后續完善的方向。（5=優秀，4=超出一般水平，3=滿意，2=有待改進，1=不太理想）
評分項 自我評價 同學互評
能從新課導入中的感知棧結構的應用 5 4 3 2 1 5 4 3 2 1
能理解棧的概念、特性。 5 4 3 2 1 5 4 3 2 1
能自主學習教材中“棧的基本操作”，并遷移完成棧的出隊操作。 5 4 3 2 1 5 4 3 2 1
能利用棧的基本操作，解決一些簡單的含有棧結思想的問題。 5 4 3 2 1 5 4 3 2 1
