第2課 探秘二維碼

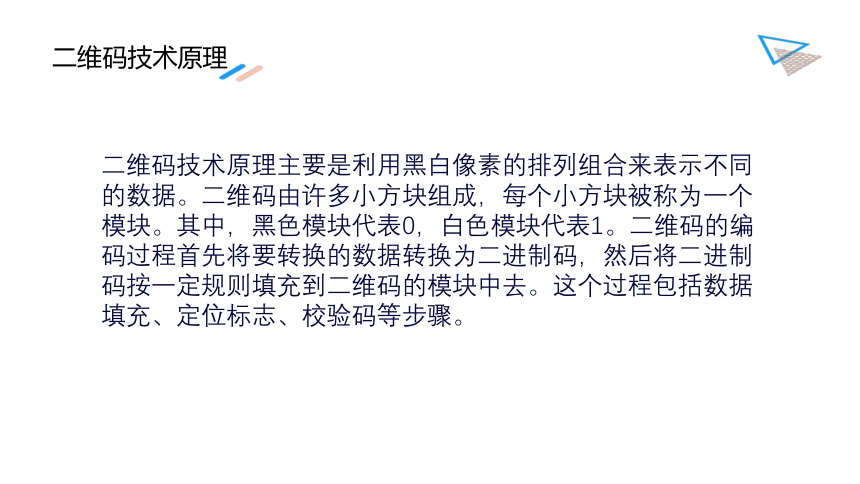

二維碼技術原理
二維碼技術原理主要是利用黑白像素的排列組合來表示不同的數據。二維碼由許多小方塊組成，每個小方塊被稱為一個模塊。其中，黑色模塊代表0，白色模塊代表1。二維碼的編碼過程首先將要轉換的數據轉換為二進制碼，然后將二進制碼按一定規則填充到二維碼的模塊中去。這個過程包括數據填充、定位標志、校驗碼等步驟。

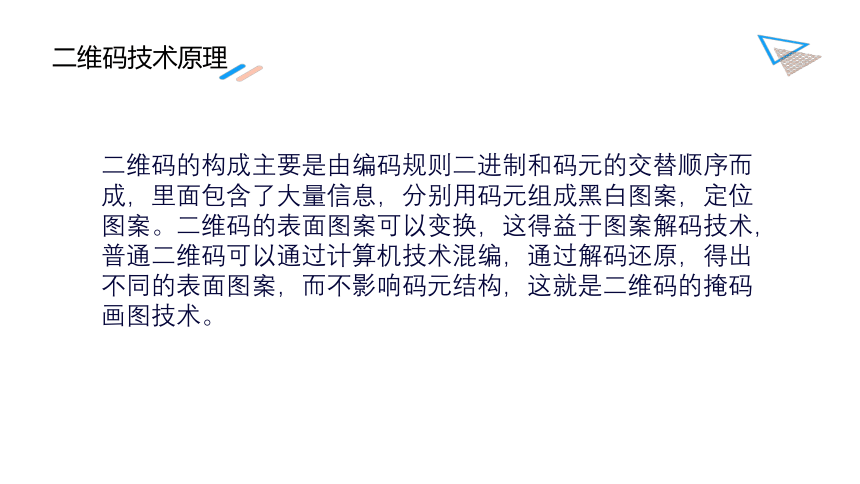

二維碼技術原理
二維碼的構成主要是由編碼規則二進制和碼元的交替順序而成，里面包含了大量信息，分別用碼元組成黑白圖案，定位圖案。二維碼的表面圖案可以變換，這得益于圖案解碼技術，普通二維碼可以通過計算機技術混編，通過解碼還原，得出不同的表面圖案，而不影響碼元結構，這就是二維碼的掩碼畫圖技術。

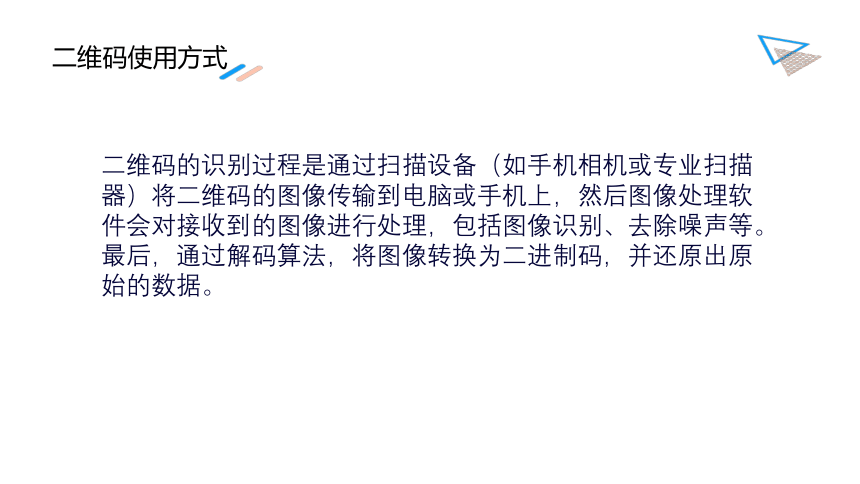

二維碼使用方式
二維碼的識別過程是通過掃描設備（如手機相機或?qū)I(yè)掃描器）將二維碼的圖像傳輸?shù)诫娔X或手機上，然后圖像處理軟件會對接收到的圖像進行處理，包括圖像識別、去除噪聲等。最后，通過解碼算法，將圖像轉換為二進制碼，并還原出原始的數據。

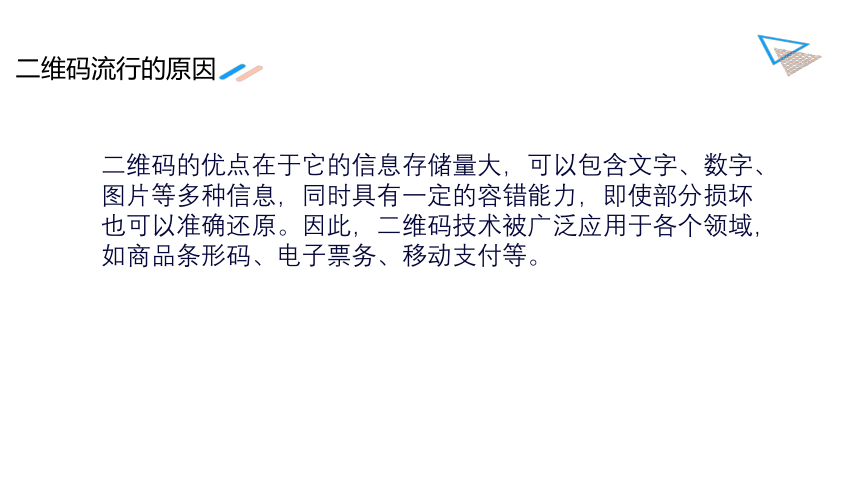

二維碼流行的原因
二維碼的優點在于它的信息存儲量大，可以包含文字、數字、圖片等多種信息，同時具有一定的容錯能力，即使部分損壞也可以準確還原。因此，二維碼技術被廣泛應用于各個領域，如商品條形碼、電子票務、移動支付等。
二維碼

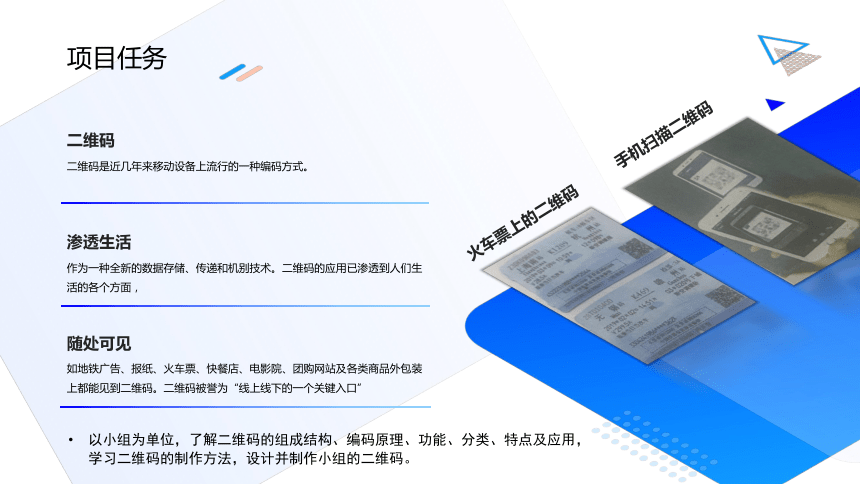

項目任務
二維碼是近幾年來移動設備上流行的一種編碼方式。
作為一種全新的數據存儲、傳遞和機別技術。二維碼的應用已滲透到人們生活的各個方面，
如地鐵廣告、報紙、火車票、快餐店、電影院、團購網站及各類商品外包裝上都能見到二維碼。二維碼被譽為“線上線下的一個關鍵入口”
滲透生活
隨處可見
火車票上的二維碼
手機掃描二維碼
以小組為單位，了解二維碼的組成結構、編碼原理、功能、分類、特點及應用，學習二維碼的制作方法，設計并制作小組的二維碼。

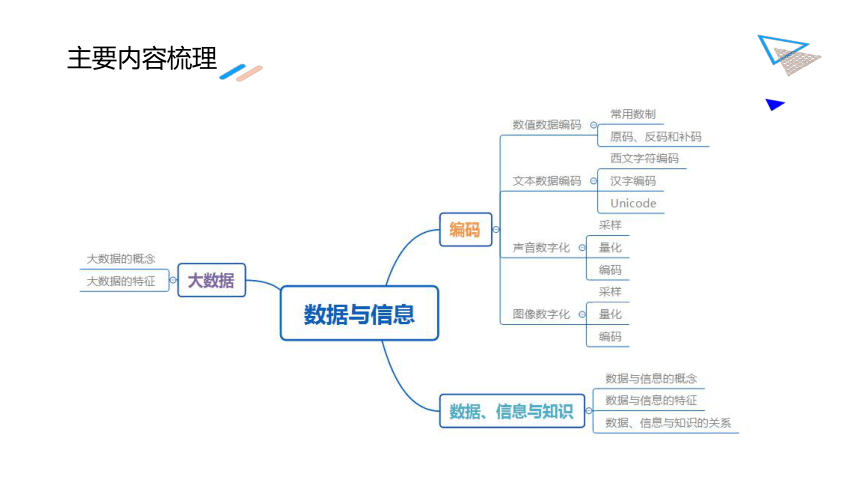

主要內容梳理
思維導圖
信息完善處理
通過互聯網手段去收集有關二維碼的相關信息
數據采集
對收集到的眾多數據，進行合理性分析，選擇符合要求的信息
數據分析
將符合要求的信息再次精簡“提純”
數據加工
RESEARCH BACKGROUND
01
02
03
將最終數據填入思維導圖模型中，完成數據的撰寫
數據撰寫
04
二維碼組成結構
格式信息
表示該二維碼的糾錯級別，分為L、M、Q、H。
（3）
版本信息
即二維碼的規格，QR碼符號共有40種規格的矩陣（一般為黑白色），從21x21（版本1），到177x177（版本40），每一版本符號比前一版本 每邊增加4個模塊。
（4）
數據和糾錯碼字
實際保存的二維碼信息，和糾錯碼字（用于修正二維碼損壞帶來的錯誤）。
（5）
校正圖形
規格確定，校正圖形的數量和位置也就確定了。
（2）
位置探測圖形、位置探測圖形分隔符、定位圖形
用于對二維碼的定位，對每個QR碼來說，位置都是固定存在的，只是大小規格會有所差異。
（1）
二維碼特點
高密度編碼，信息容量大
可容納多達1850個大寫字母或2710個數字或1108個字節，或500多個漢字，比普通條碼信息容量約高幾十倍。
編碼范圍廣
該條碼可以把圖片、聲音、文字、簽字、指紋等可以數字化的信息進行編碼，用條碼表示出來；可以表示多種語言文字；可表示圖像數據。
容錯能力強，具有糾錯功能
這使得二維條碼因穿孔、污損等引起局部損壞時，照樣可以正確得到識讀，損毀面積達30%仍可恢復信息。
譯碼可靠性高
它比普通條碼譯碼錯誤率百萬分之二要低得多，誤碼率不超過千萬分之一。
可引入加密措施
保密性、防偽性好。
成本低易制作
成本低，易制作，持久耐用。
調整尺寸
條碼符號形狀、尺寸大小比例可變。
使用閱讀器識讀
二維條碼可以使用激光或CCD閱讀器識讀。
項目指引
收集資料，了解二維碼的制作工具和方法、二維碼的類型及可以承載的內容;
小組成員共同規劃設計小組的二維碼，確定本小組的設計目標和通過二維碼承載的信息(如小組名、小組圖標、電子郵箱地址等 );
選擇合適的工具和方法制作小組的二維碼
制作二維碼
收集資料制作
以小組為單位開展數字化學習，收集資料，了解二維碼的相關知識，并加以梳理和歸納，用思維導圖呈現小組的學習成果。
學習成果
以小組為單位
制作二維碼
1
2
3
4
打開瀏覽器搜索“草料二維碼”或者直接地址欄輸入網址“https://cli.im/”，進入二維碼制作頁面；
根據需求完善二維碼展示內容，并生成二維碼；
若需要插入表格、視頻、圖片等信息內容，則點擊高級編輯，進行二維碼內容創作；
利用“二維碼美化”功能，對已生成的二維碼進行多樣化、創新性再設計；
16個小組二維碼創作成果(部分小組未能按時完成或云課堂上傳出錯)
二維碼創作成果
02小組
03小組
05小組
08小組
10小組
11小組
14小組
15小組
收集資料，了解二維碼的制作工具和方法、二維碼的類型及可以承載的內容;
小組成員共同規劃設計小組的二維碼，確定本小組的設計目標和通過二維碼承載的信息(如小組名、小組圖標、電子郵箱地址等 );
選擇合適的工具和方法制作小組的二維碼
優點
缺點
二維碼作品評價
二維碼作品評價
二維碼作品評價
1、大部分小組能夠成功完成項目挑戰：二維碼內容的創作與生成；
2、二維碼內容創作有文字、圖片、音頻，資源種類較為豐富；
3、二維碼外觀的設計各具特點
(１ ） 二維碼的應用給人們帶來了哪些影響？
（ ２ ） 二維碼的應用可能引發哪些安全問題？
（ 3 ） 如何恰當?shù)厥褂枚S碼？
拓展思考
1.由于二維碼承載內容不直接可見的特征，已逐漸成為病毒木馬、釣魚網站傳播新渠道。
2.隨著移動支付的發展，越來越多的用戶開始使用二維碼支付，但由于目前缺乏二維碼的安全檢測技術，使其成為金融詐騙新手段。
3.市場常用的日本QR碼、美國DM碼等多為開源、通用碼制，直接對信息明文編碼，增加了二維碼承載的個人、企業、政府用戶信息泄露風險。
謝謝觀看！
