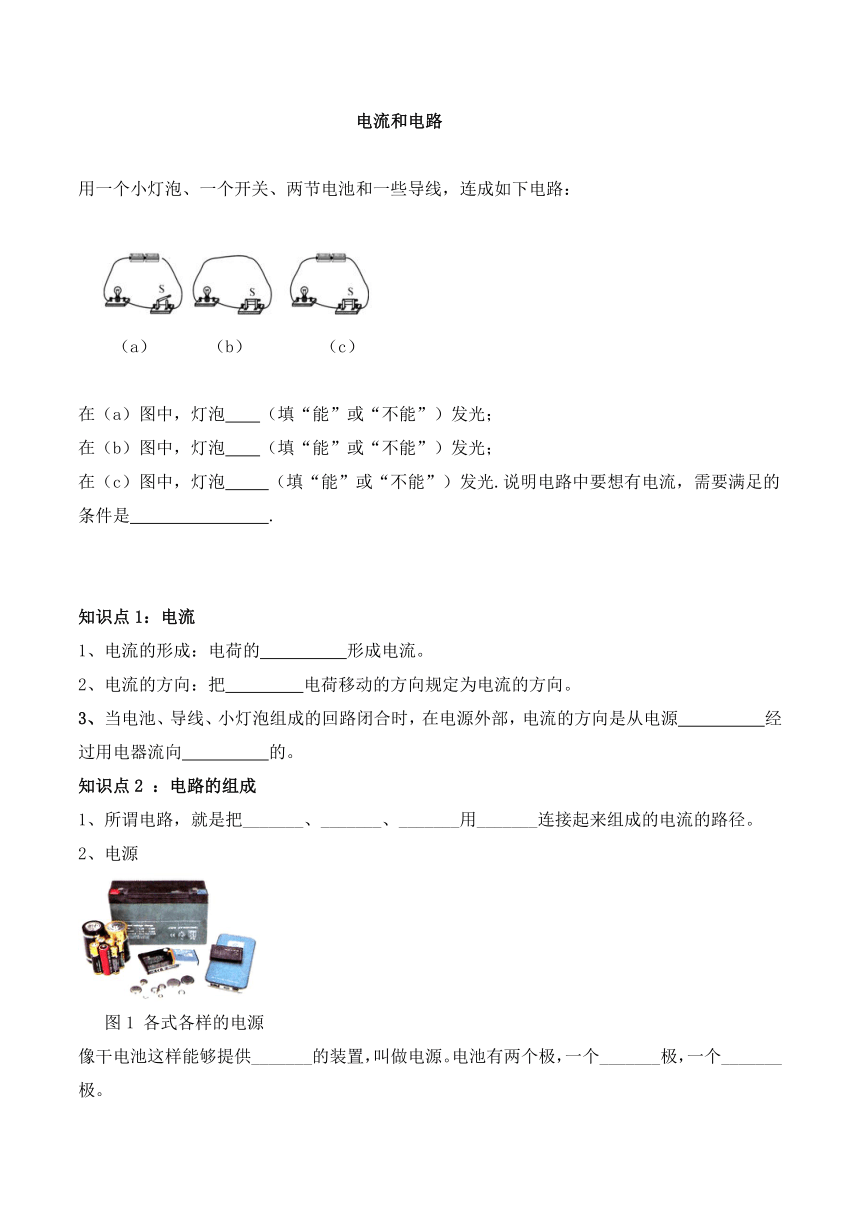

電流和電路
用一個小燈泡、一個開關、兩節電池和一些導線，連成如下電路：
（a） （b） （c）
在圖中，燈泡 （填“能”或“不能”）發光；
在圖中，燈泡 （填“能”或“不能”）發光；
在圖中，燈泡 （填“能”或“不能”）發光.說明電路中要想有電流，需要滿足的條件是 .
知識點1：電流
電流的形成：電荷的 形成電流。
電流的方向：把 電荷移動的方向規定為電流的方向。
當電池、導線、小燈泡組成的回路閉合時，在電源外部，電流的方向是從電源 經過用電器流向 的。
知識點2 ：電路的組成
1、所謂電路，就是把_______、_______、_______用_______連接起來組成的電流的路徑。
2、電源
圖1 各式各樣的電源
像干電池這樣能夠提供_______的裝置，叫做電源。電池有兩個極，一個_______極，一個_______極。

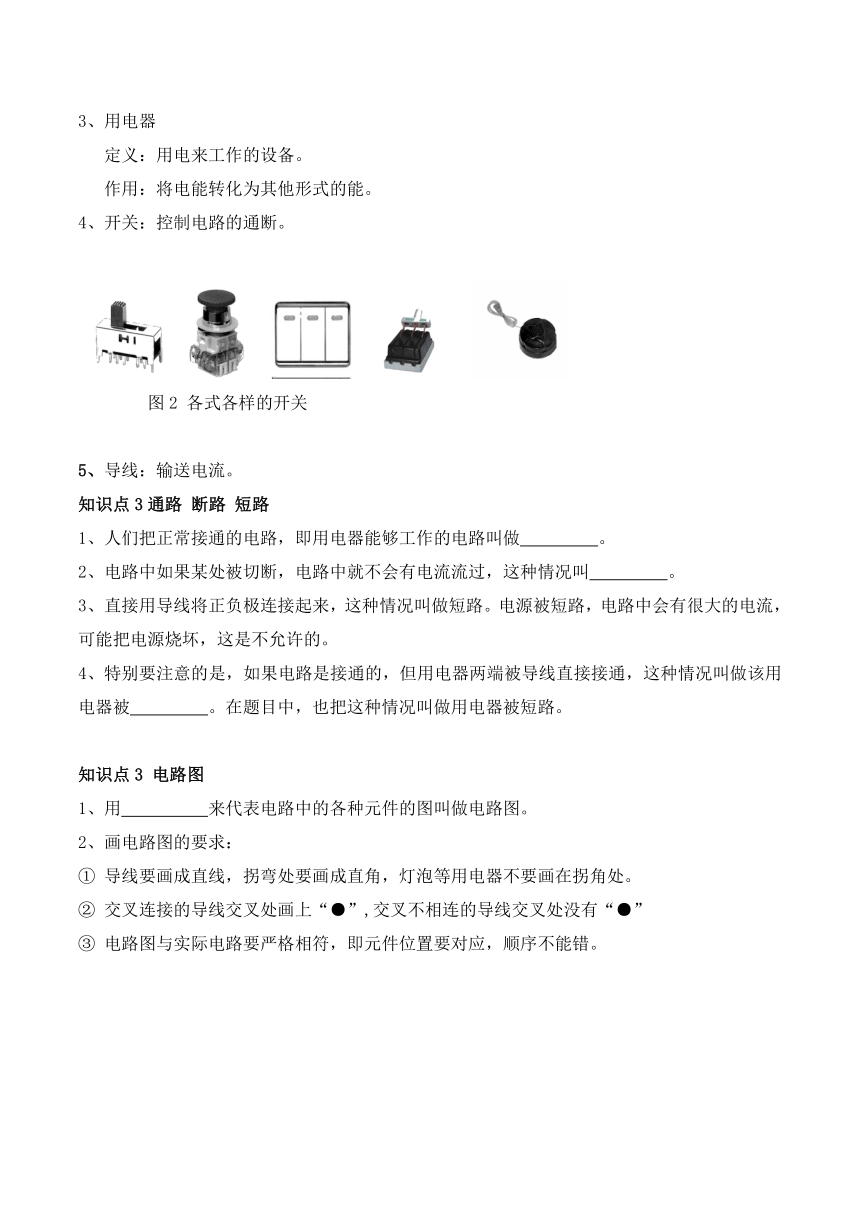

用電器
定義：用電來工作的設備。
作用：將電能轉化為其他形式的能。
開關：控制電路的通斷。
圖2 各式各樣的開關
導線：輸送電流。
知識點3通路 斷路 短路
人們把正常接通的電路，即用電器能夠工作的電路叫做 。
電路中如果某處被切斷，電路中就不會有電流流過，這種情況叫 。
直接用導線將正負極連接起來，這種情況叫做短路。電源被短路，電路中會有很大的電流，可能把電源燒壞，這是不允許的。
特別要注意的是，如果電路是接通的，但用電器兩端被導線直接接通，這種情況叫做該用電器被 。在題目中，也把這種情況叫做用電器被短路。
知識點3 電路圖
用 來代表電路中的各種元件的圖叫做電路圖。
2、畫電路圖的要求：
① 導線要畫成直線，拐彎處要畫成直角，燈泡等用電器不要畫在拐角處。
② 交叉連接的導線交叉處畫上“●”,交叉不相連的導線交叉處沒有“●”
③ 電路圖與實際電路要嚴格相符，即元件位置要對應，順序不能錯。

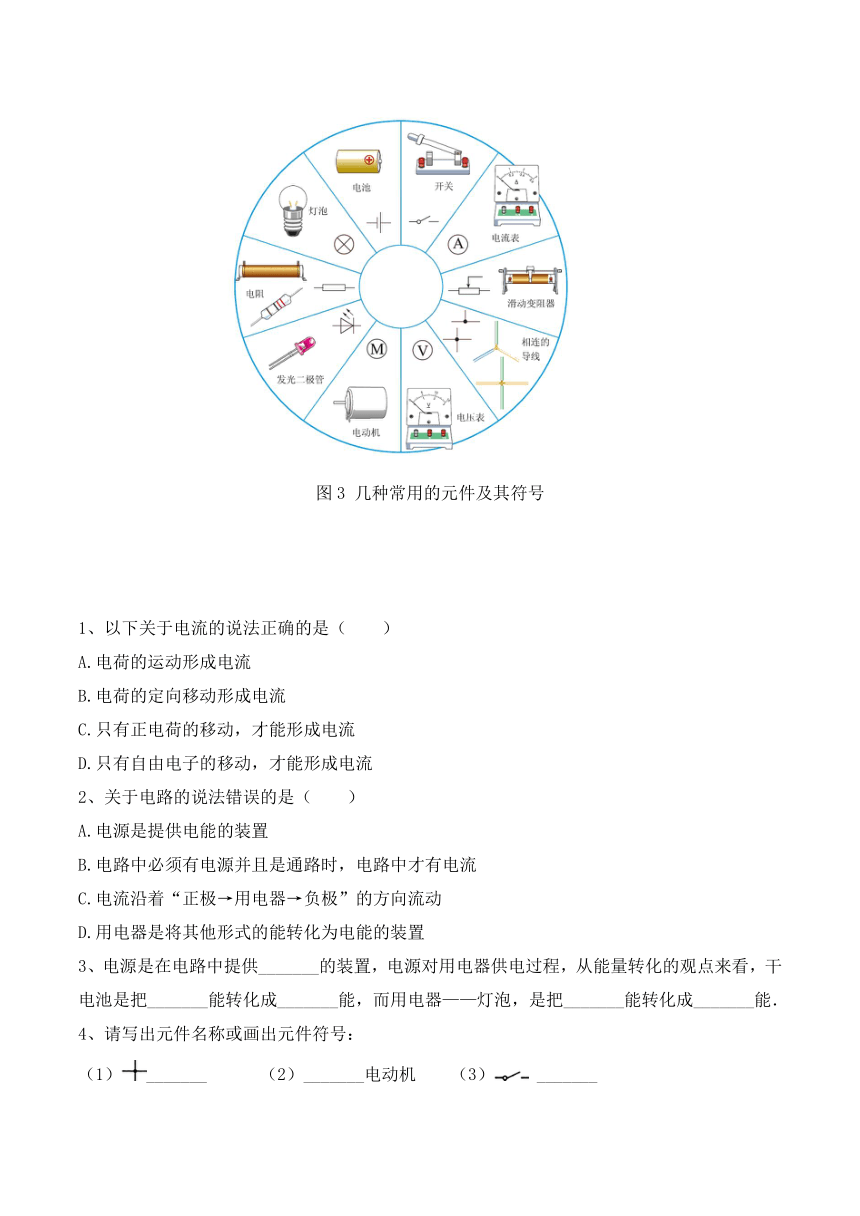

圖3 幾種常用的元件及其符號
1、以下關于電流的說法正確的是（ ）
電荷的運動形成電流
電荷的定向移動形成電流
只有正電荷的移動，才能形成電流
只有自由電子的移動，才能形成電流
2、關于電路的說法錯誤的是（ ）
電源是提供電能的裝置
電路中必須有電源并且是通路時，電路中才有電流
電流沿著“正極→用電器→負極”的方向流動
用電器是將其他形式的能轉化為電能的裝置
3、電源是在電路中提供_______的裝置，電源對用電器供電過程，從能量轉化的觀點來看，干電池是把_______能轉化成_______能，而用電器——燈泡，是把_______能轉化成_______能．
4、請寫出元件名稱或畫出元件符號：
（1）_______ （2）_______電動機 （3） _______

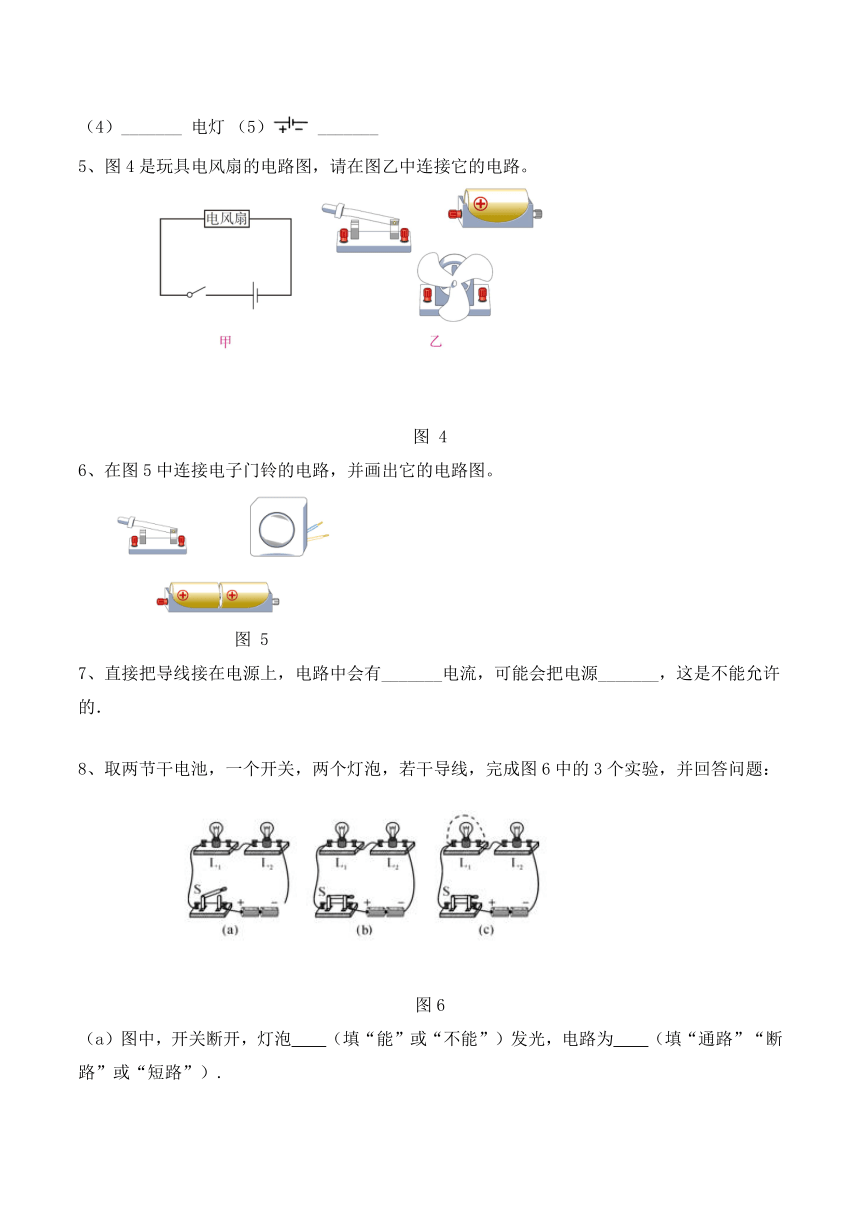

（4）_______ 電燈 （5） _______
5、圖4是玩具電風扇的電路圖，請?jiān)趫D乙中連接它的電路。
圖 4
6、在圖5中連接電子門鈴的電路，并畫出它的電路圖。
圖 5
7、直接把導線接在電源上，電路中會有_______電流，可能會把電源_______，這是不能允許的．
8、取兩節干電池，一個開關，兩個燈泡，若干導線，完成圖6中的3個實驗，并回答問題：
圖6
（a）圖中，開關斷開，燈泡 （填“能”或“不能”）發光，電路為 （填“通路”“斷路”或“短路”）.

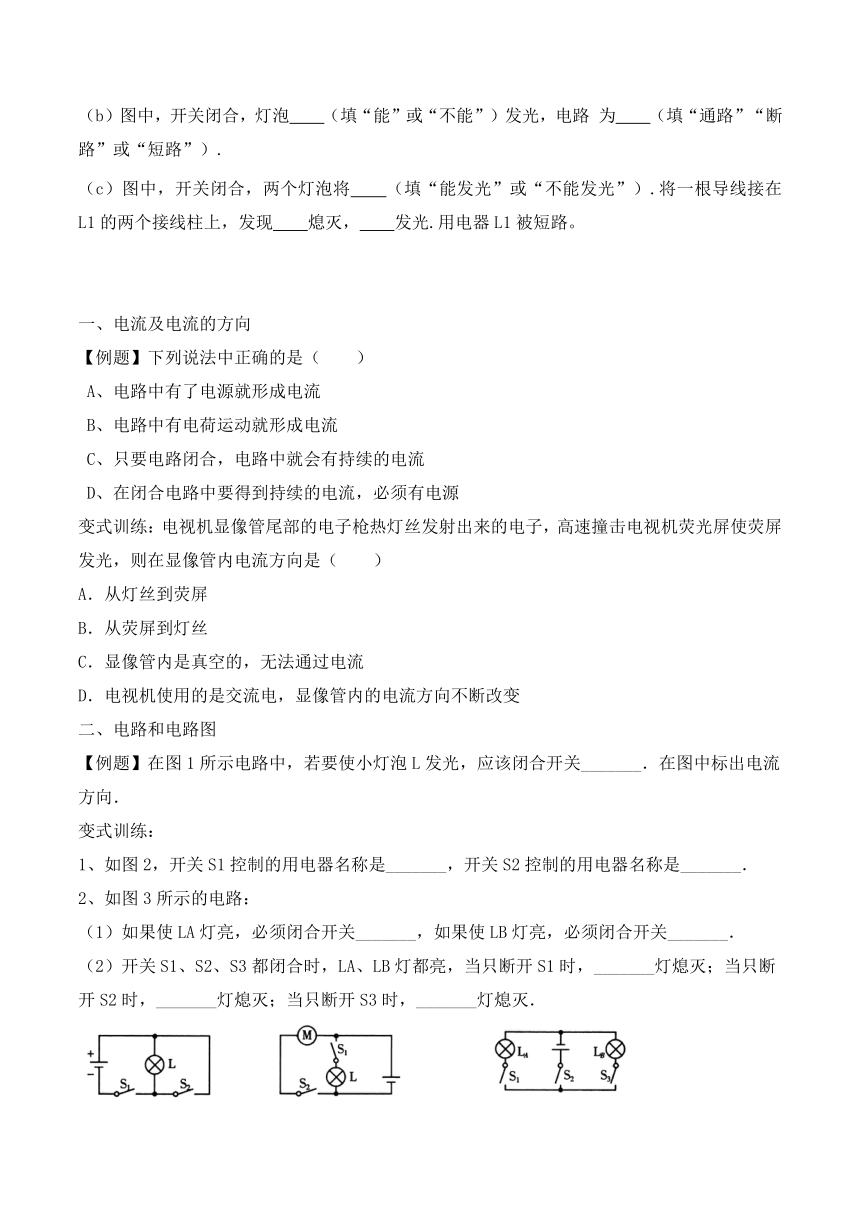

（b）圖中，開關閉合，燈泡 （填“能”或“不能”）發光，電路 為 （填“通路”“斷路”或“短路”）.
（c）圖中，開關閉合，兩個燈泡將 （填“能發光”或“不能發光”）.將一根導線接在L1的兩個接線柱上，發現 熄滅， 發光.用電器L1被短路。
電流及電流的方向
【例題】下列說法中正確的是（ ）
A、電路中有了電源就形成電流
B、電路中有電荷運動就形成電流
C、只要電路閉合，電路中就會有持續的電流
D、在閉合電路中要得到持續的電流，必須有電源
變式訓練：電視機顯像管尾部的電子槍熱燈絲發射出來的電子，高速撞擊電視機熒光屏使熒屏發光，則在顯像管內電流方向是（　　）
A．從燈絲到熒屏
B．從熒屏到燈絲
C．顯像管內是真空的，無法通過電流
D．電視機使用的是交流電，顯像管內的電流方向不斷改變
二、電路和電路圖
【例題】在圖1所示電路中，若要使小燈泡L發光，應該閉合開關_______．在圖中標出電流方向．
變式訓練：
1、如圖2，開關S1控制的用電器名稱是_______，開關S2控制的用電器名稱是_______．
2、如圖3所示的電路：
（1）如果使LA燈亮，必須閉合開關_______，如果使LB燈亮，必須閉合開關_______．
（2）開關S1、S2、S3都閉合時，LA、LB燈都亮，當只斷開S1時，_______燈熄滅；當只斷開S2時，_______燈熄滅；當只斷開S3時，_______燈熄滅．
圖1 圖2 圖3
【例題】用導線將這些電路元件連接起來組成電路，并畫出電路圖。
變式訓練：
1、如圖所示，根據電路圖連接實物。
2、根據圖中的實物圖畫出電路圖．
3、如圖所示，請你根據電路圖用筆畫線代替導線連接實物圖．
1．關于電流的形成，下列說法中正確的是( )
A．只有正電荷定向移動才能形成電流
B．只有負電荷定向移動才能形成電流
C．只要導體中有電荷就能形成電流
D．金屬中的電流是自由電子定向移動形成的
2. 雷雨天氣時，避雷針的尖端能不斷向空中釋放電子，關于避雷針中的電流方向，下列說法正確的是( )
A．從地面流向尖端
B．從尖端流向地面
C．沒有電流
D．因不知正電荷的運動方向，所以無法判斷
3. 下列說法中正確的是( )
A．用導線把開關、電燈等用電器連接起來就組成了一個完整的電路
B．電源是提供電能的裝置
C．干電池、蓄電池、發電機、電動機都是電源
D．用電器將其他形式的能轉化為電能
4. 如圖所示是一個便攜式充電器正在給手機電池充電，在充電過程中，該手機電池相當于電路中的( )
A．電源 B．開關 C．導線 D．用電器
5. 下列電路圖符合電路組成的是( )
6. 電路中能產生持續電流的條件是( )
A．電路中有電源 B．電路是閉合的
C．電路中有電源，且有用電器 D．電路中有電源，且電路閉合
7. 如圖所示，磁控猴子是一個史上最小氣的猴子，只要你搶走它手上的香蕉，它就不停地大吵大鬧，你把香蕉還給它，它就停止吵鬧。香蕉的作用相當于電路中的( )
A．開關 B．導線 C．電源 D．發聲器
8. 如圖所示的電路中，正確的電路是( )
9. 如圖所示，取兩個相同的驗電器A和B，使A帶負電，B不帶電，用帶有絕緣手柄的金屬棒把A和B連接起來。下列說法正確的是( )
A．B中正電荷通過金屬棒流向A，A金屬箔的張角減小
B．A中的自由電子通過金屬棒流向B，B金屬箔的張角增大
C．A中負電荷通過金屬棒流向B，B中正電荷通過金屬棒流向A
D．金屬棒中瞬間電流的方向從A流向B，B金屬箔的張角增大
10. 如圖所示，是物理興趣小組的同學嘗試的幾種使小燈泡發光的連接方式，你認為小燈泡不能發光的是( )
11. 如圖所示的電路，閉合開關S1和S2后，下列分析正確的是( )
A．小燈泡亮，電鈴響 B．小燈泡亮、電鈴不響
C．小燈泡不亮、電鈴響 D．小燈泡不亮、電鈴不響
12. 如圖所示電筒的電路圖，當開關S閉合時，小燈泡L發光，那么燈絲中電流的方向應該是從____到____；而燈絲中自由電子運動的方向應該是從____到____。
13. 恐怖分子在公共場所安裝了定時炸彈，其引爆裝置如圖所示，起爆前定時開關S是閉合的，當設定起爆時間一到，定時開關S會自動斷開。為使引爆裝置停止工作，拆彈專家應在圖______(選填“a”或“b”)處剪斷導線。拆除前起爆器上_______(選填“有”或“沒有”)電流通過。
14. 如圖所示，在手電筒的完整電路中，干電池是________，小燈泡是__________，金屬外殼是_________，金屬外殼的按鈕是________。
(1)畫出手電筒的電路圖。
(2)寫出手電筒不發光的三種可能原因。
①__________________；
②________________________；
③________________________________。
