1.2電生磁
真實情境 激發興趣
重現歷史 回味經典
一、直線電流的磁場
結論1：通電直導線周圍存在著磁場。
結論2：直線電流磁場的方向與電流方向有關。
奧斯特(1777～1851）

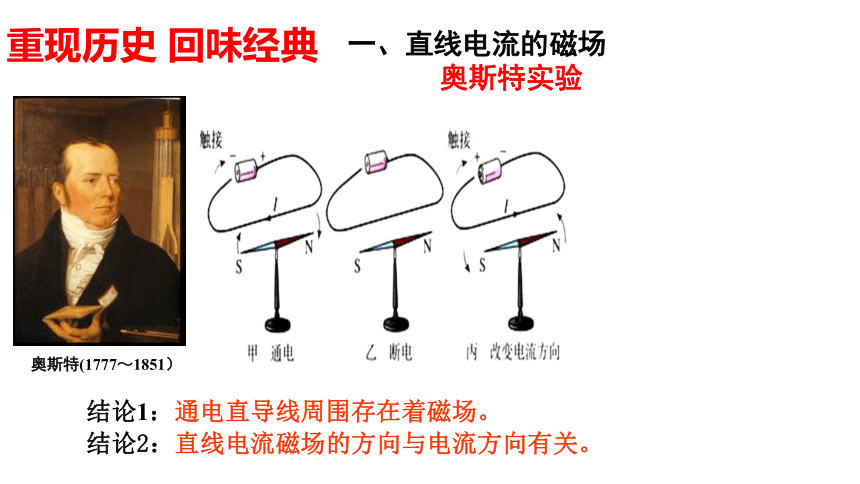

奧斯特實驗
知識遷移 建構模型
離導線越近，磁感線越密，磁場越強。
通電直導線周圍的磁感線是以導線上的各點為圓心的許多同心圓。

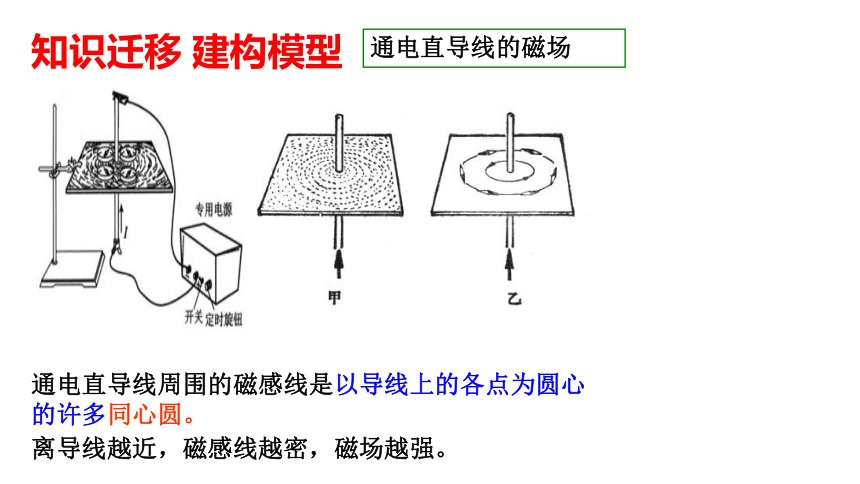

通電直導線的磁場
右手
拇指
四指環
直握直導線。

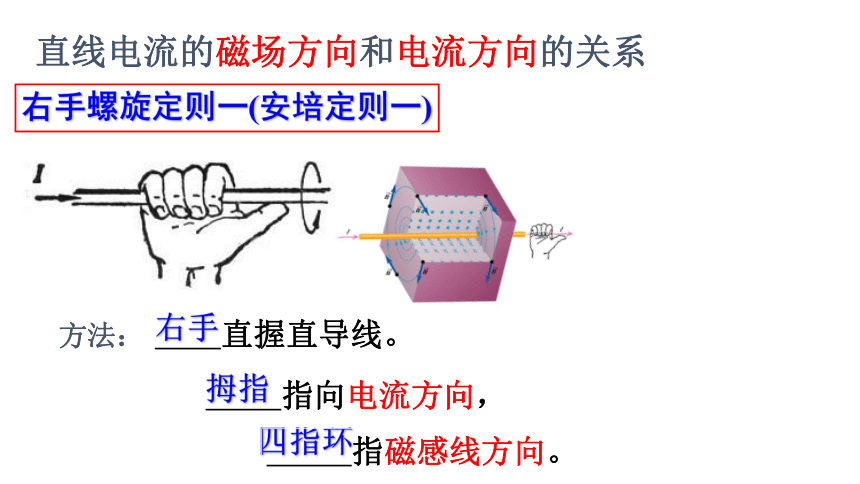

直線電流的磁場方向和電流方向的關系
方法：
指向電流方向，
指磁感線方向。
右手螺旋定則一(安培定則一)
2.湯姆生在研究陰極射線時發現了電子。如下圖所示，一條向上射出的 陰極射線可以看作是許多電子定向運動形成的電子流。則通過這束電子流的運動方向可推斷出電流及周圍的磁場方向是（ ）
小試牛刀 遷移應用
1.如右圖所示，下列說法中錯誤的是（ ）
A.圖示實驗說明了通電導線周圍存在磁場
B.將圖中導線斷開，小磁針N極將指向地磁的北極
C.將電池正負極對調后，重新閉合電路，小磁針偏轉方向改變
D.若將小磁針放到通電導線的正上方，小磁針偏轉方向改變
A
B
按暫停鍵思考吧！
A B C D
分析推理 設計實驗
剛才實驗中，我發現直導線只能讓小小的磁針發生緩慢偏轉，說明磁場很弱。有什么方法可以增強磁場呢？
把直導線在繞成螺線圈，可能能將磁場聚集起來，磁場就變強了。
如果我們在螺線圈里插入鐵芯，鐵芯在磁場中會被磁化成一根磁體，可能會產生更強的磁場。
結論：通電螺線管周圍存在磁場。插入鐵芯后，通電螺線管磁場增強。
二、通電螺線管的磁場
知識遷移 建構模型
通電螺線管周圍的磁場分布：與條形磁體相似
通電螺線管的磁場分布
結論：通電螺線管的磁極的方向與電流方向有關。
改變電流方向，螺線管的磁極也會發生改變。
通電螺線管的磁極和電流方向有關嗎？
直握螺線管，
指向北極方向。
指電流方向，
右手
拇指
四指環
通電螺線管的N極和電流方向的關系
方法：
N
右手螺旋定則二(安培定則二)
小試牛刀 遷移應用
1.如右圖所示，有條形磁鐵和電磁鐵，虛線表示磁感線，磁極甲、乙、丙、丁的極性依次是（ ）
A.S、N、S、S B.N、N、S、N C.S、S、N、N D.N、S、N、N （第1題）
2.汽車啟動器是一種螺線管，駕駛者轉動鑰匙發動汽車時，相當于給螺線管通電。為研究通電螺線管的性質，圓圓同學繪制了一張圖（如右圖，小磁針涂黑端為N極），你認為需要修改的是（ ）
A.磁感線方向 B.螺線管的磁極 C.電源正負極 D.小磁針指向 （第2題）
D
A
情境揭秘 深入探究
1、提出問題：
影響電磁鐵磁性強弱的因素有哪些？
2、建立猜想：
（1）電磁鐵磁性強弱可能跟線圈匝數有關；
（2）電磁鐵磁性強弱可能跟電流大小有關。
串聯一個滑動變阻器，通過改變滑動變阻器的阻值來改變或控制電流大小。同時，滑動變阻器還有保護電路的作用呢。
如何改變或控制電流大小呢？
三、影響電磁鐵磁性強弱的因素
情境揭秘 深入探究
電磁鐵磁性強弱可能跟電流大小有關。
現象1：線圈匝數一定時，電流越大，電磁鐵吸引大頭針越多。
1.5安 1安 0.5安
情境揭秘 深入探究
電磁鐵磁性強弱可能跟線圈匝數有關。
現象2：電流大小一定時，線圈匝數越多，電磁鐵吸引大頭針越多。
電磁鐵的磁性強弱與電流大小，線圈匝數有關。
探究結論：
電流越大，線圈匝數越多，電磁鐵的磁性越強。
1.連接如右圖所示電路，提供足夠數量的大頭針，只通過控制開關和調節滑動變阻器滑片P的位置，下列實驗無法探究的是（ ）
A.電流的有無對電磁鐵磁場有無的影響 B.電流方向對電磁鐵磁場方向的影響 （第1題）
C.電流大小對電磁鐵磁性強弱的影響 D.線圈匝數對電磁鐵磁性強弱的影響
B
小試牛刀 遷移應用
2.如右圖所示，A是懸掛在彈簧下的鐵塊，B是螺線管的鐵芯，S是 轉換開關（S接1時連入電路的線圈匝數多，S接2時連入電路的線圈匝數少），P是滑動變阻器R 的滑片。要使彈簧的長度變長，可采取的方法是（ ）
A.不改變滑片P的位置，S由1改接到2
B.S接1不變，將滑片P向右滑
C.S接1不變，將滑片P向左滑
D.S接1不變，滑片P的位置不變，將鐵芯B抽出 （第2題）
C
3.如圖所示是樂樂研究“影響電磁鐵磁性強弱的因素”的裝置圖，它由電源、滑動變阻器、開關、帶鐵芯的螺線管和自制的針式刻度板組成。在指針下方固定一物體A,當把導線a與接線柱2相連時，閉合開關后，指針B發生向右偏轉。
小試牛刀 應用升級
（1）樂樂在實驗時通過 觀察來判斷電磁鐵磁性的強弱，這種方法稱之為 。
（2）實驗發現：
①當滑動變阻器的滑片P向左滑動時，指針B偏轉的角度 。 （選填“變大”或“變小”）
②保持滑片P位置不變，當導線a由接線柱2改為與接線柱1相連時，閉合開關后，可發現指針B偏轉的角度將會 （選填“變大”或“變小”）。
（3）通過以上實驗可得出的結論是 。
指針B偏轉的角度
轉換法
變大
電磁鐵磁性強弱與電流大小和線圈的匝數有關。當通過電磁鐵的電流一定時，電磁鐵線圈的匝數越多，磁性越強。當通過電磁鐵的電流一定時，電磁鐵線圈匝數越多，磁性越強。
變大
通電導
體周圍存
在磁場
奧斯特實驗
直線
電流的磁場
分布是環繞導線的同心圓
右手螺旋定則判定方向
通電螺線管的磁場
分布與條形磁鐵的磁場相似
右手螺旋定則判定N極
影響電磁鐵磁性強弱的因素
電流大小
線圈匝數
有無鐵芯
課堂小結
