1.5磁生電

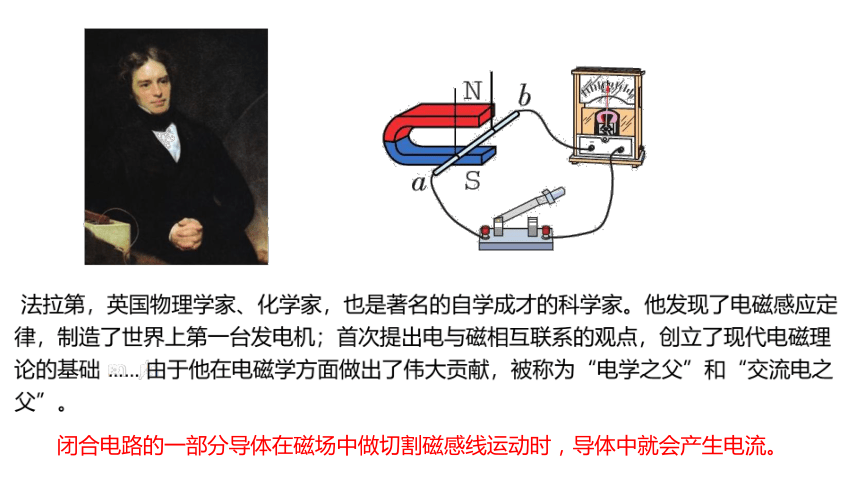

法拉第，英國物理學家、化學家，也是著名的自學成才的科學家。他發現了電磁感應定律，制造了世界上第一臺發電機；首次提出電與磁相互聯系的觀點，創立了現代電磁理論的基礎 由于他在電磁學方面做出了偉大貢獻，被稱為“電學之父”和“交流電之父”。
閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就會產生電流。

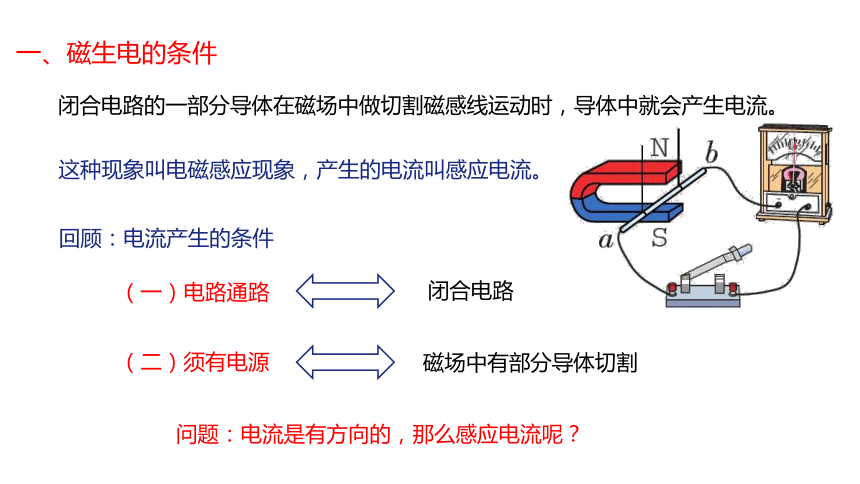

一、磁生電的條件
閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就會產生電流。
這種現象叫電磁感應現象，產生的電流叫感應電流。
回顧：電流產生的條件
（一）電路通路
（二）須有電源
閉合電路
磁場中有部分導體切割
問題：電流是有方向的，那么感應電流呢？

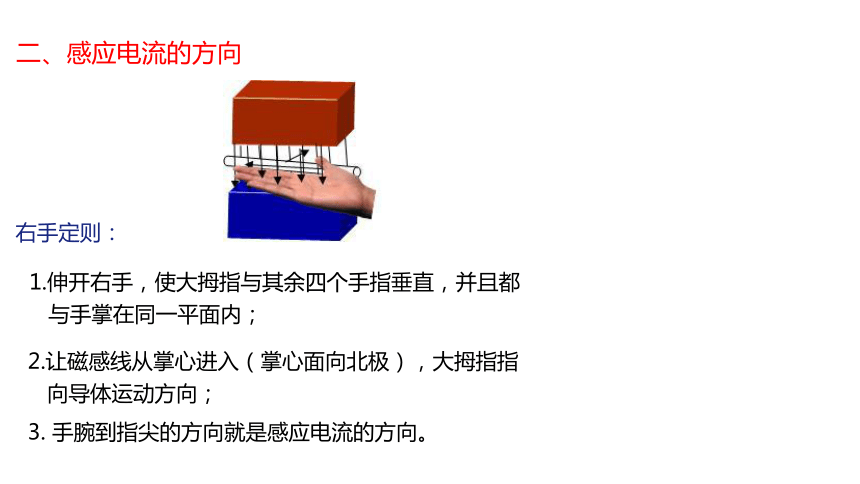

二、感應電流的方向
右手定則：
1.伸開右手，使大拇指與其余四個手指垂直，并且都
與手掌在同一平面內；
2.讓磁感線從掌心進入（掌心面向北極），大拇指指
向導體運動方向；
3. 手腕到指尖的方向就是感應電流的方向。

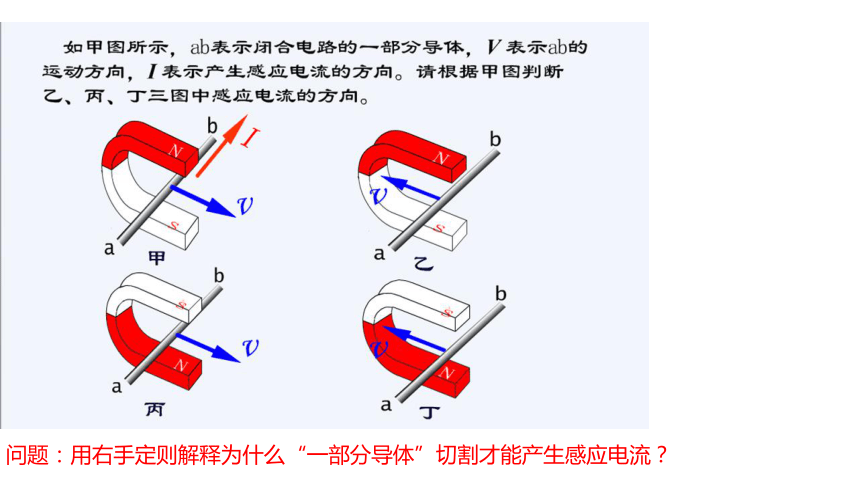

問題：用右手定則解釋為什么“一部分導體”切割才能產生感應電流？
v
I
I

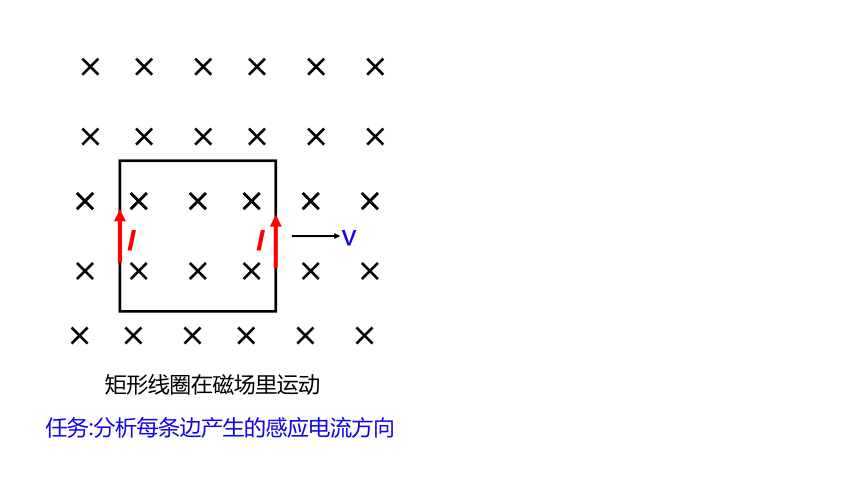

矩形線圈在磁場里運動
任務:分析每條邊產生的感應電流方向
三、磁生電的應用
原理：
人說話時聲音使膜片振動，振動的膜片帶動線圈在磁場里運動，產生感應電流，這樣就把聲信號轉化成了電信號。這個信號電流經擴音器放大后傳給揚聲器，從揚聲器中就發出放大的聲音。
原理：
當人走動時，會驅動磁性轉子旋轉，使線圈中產生電流，產生的電流進入鞋面上的鋰聚合物電池。
練1：如圖所示為“探究感應電流產生條件”的實驗裝置。
下列說法正確的是（　　）
A．蹄形磁體固定不動，當導線ab沿水平方向左右運動時，
靈敏電流計的指針會發生偏轉
B．蹄形磁體固定不動，當導線ab沿豎直方向上下運動時，
靈敏電流計的指針會發生偏轉
C．讓導線ab在磁場中保持靜止，蹄形磁體的磁性越強，
靈敏電流計指針的偏轉角度越大
D．用匝數較多的線圈代替單根導線ab，在磁場中保持靜
止，靈敏電流計指針會的偏轉角度增大
四、習題演練
A
影響感應電流大小的因素
1.磁場的強度
2.磁場中的線圈匝數
3.切割磁感線的速度
練2:如圖所示，是小劉設計的手搖手電筒，其內部除燈泡、導線外只有固定的線圈和可來回運動的條形磁鐵。當他按圖中箭頭方向上下搖動手電筒時，燈泡發光，該過程應用了　 　原理，手電筒中來回運動的磁鐵和固定的線圈相當于　 　，為燈泡提供電能。
練3:如圖所示，當開關S接“1”，將滑動變阻器片P由a端滑向b端，彈簧將　 　(填“伸長” 或“縮短”)；當開關S接“2”，將滑動變阻器片P滑至b端，并剪斷磁鐵與彈簧的連接，讓條形磁體穿過線圈，電流表的指針會　 　 (填 “偏轉”或“不動”)。
電磁感應
電源
縮短
偏轉
減小電路中的電阻，使感應電流更大，電流表的指針偏轉的更明顯。
練4：早在1825年，法拉第發現了磁生電條件之前，瑞士物理學家科拉頓也曾探究
過磁生電的條件，如圖1：當科拉頓在B房間把磁鐵插入線圈后，急忙跑到A房
間觀察，他沒有觀察到小磁針出現偏轉。哪怕他換上磁性更強的磁鐵，進行相同
的操作，他還是沒有觀察到小磁針偏轉。
（1）科拉頓試圖通過 ▲ 判斷感應電流的產生。
（2）科拉頓沒有把小磁針與磁鐵放在同一個房間的原因是 ▲ 。
（3）當科拉頓在B房間把磁性很強的磁鐵插入線圈時，閉合電路中已產生較強的
電流，但科拉頓依然沒有觀察到小磁針出現偏轉，其原因是 ▲ 。
答案：
（1）小磁針的偏轉角度
（2）防止磁鐵的磁性干擾小磁針的偏轉
（3）當他跑到A房間時，小磁針偏轉后已回到原位
謝 謝，同學們再見！
