資源簡介

(共16張PPT)
第5課 算法的描述方法
8元
探
究
活
動

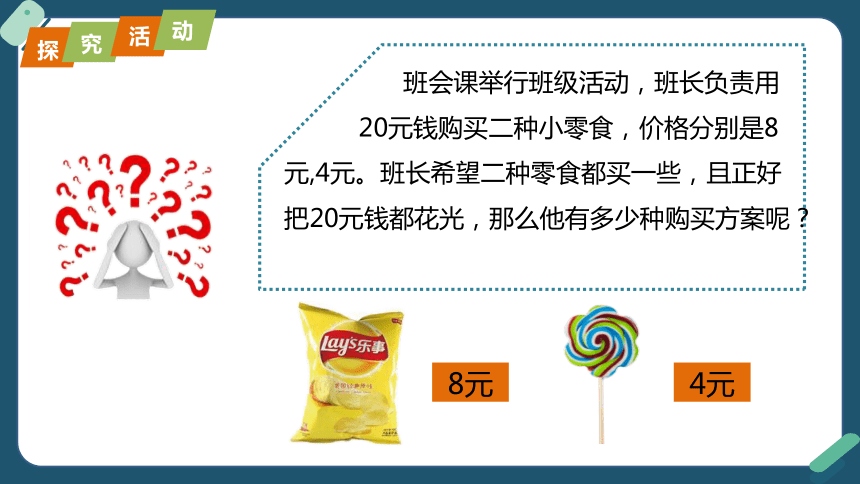

班會課舉行班級活動，班長負責用
20元錢購買二種小零食，價格分別是8元,4元。班長希望二種零食都買一些，且正好把20元錢都花光，那么他有多少種購買方案呢？
4元
8元
4元

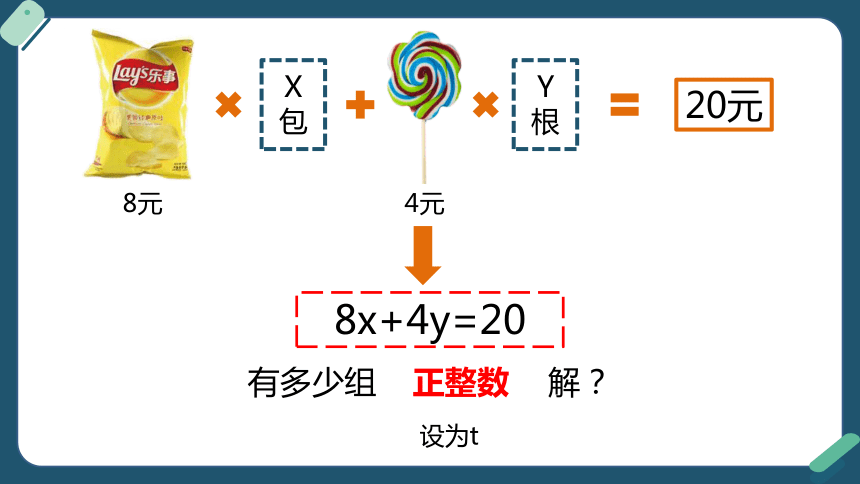

20元
X
包
8x+4y=20
有多少組 解？
正整數
設為t
Y
根
既要保證所有組合都試過，又要避免重復代入某些組合

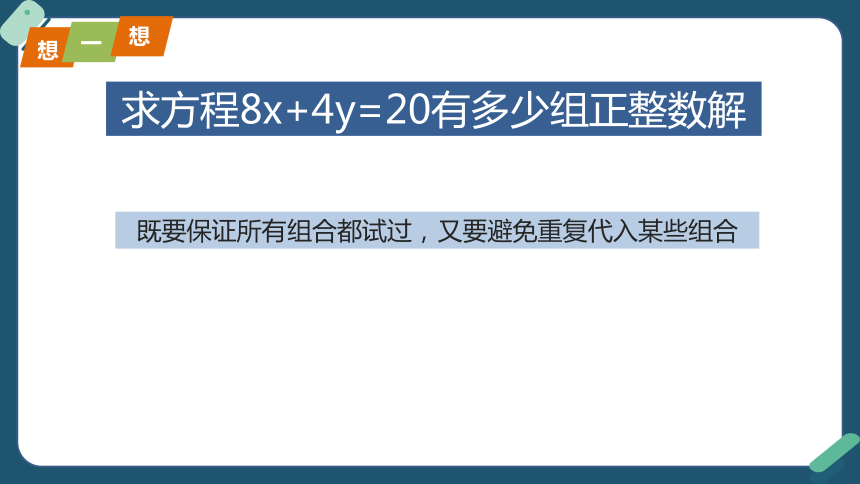

求方程8x+4y=20有多少組正整數解
想
一
想
t=0;
x=1;
y=1;
④如果滿足式子8x+4y=20，則解的個數加1，即t=t+1（表示把右邊式子的值賦給左邊式子），并輸出這個解（即t,x,y的值）；如果不滿足，則繼續⑤
⑤y=y+1;
⑥如果y≤3，則跳轉到步驟④，否則繼續步驟⑦
⑦x=x+1;
⑨結束

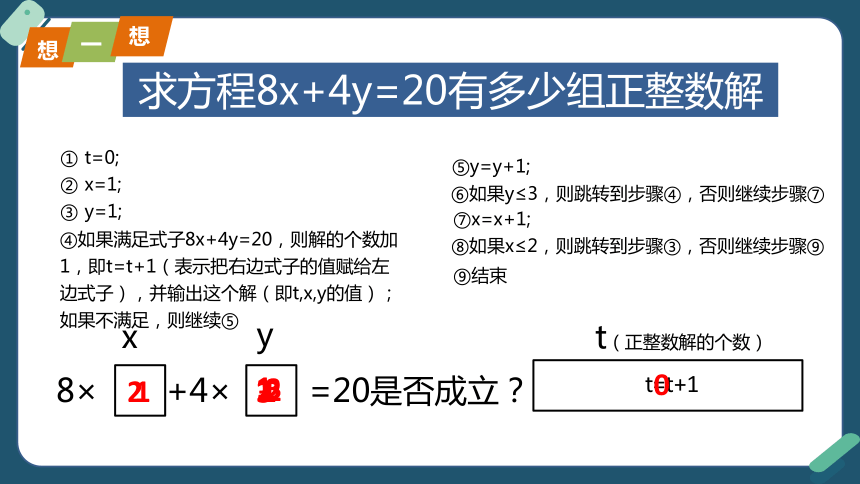

求方程8x+4y=20有多少組正整數解
想
一
想
⑧如果x≤2，則跳轉到步驟③，否則繼續步驟⑨
8× +4× =20是否成立？
x
y
t（正整數解的個數）
t=t+1
1
1
0
2
3
2
1
2
3

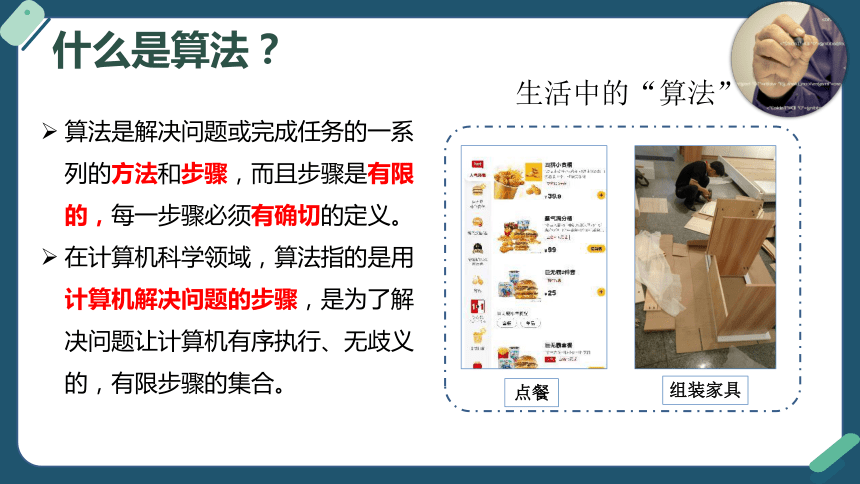

什么是算法？
算法是解決問題或完成任務的一系列的方法和步驟，而且步驟是有限的，每一步驟必須有確切的定義。
在計算機科學領域，算法指的是用計算機解決問題的步驟，是為了解決問題讓計算機有序執行、無歧義的，有限步驟的集合。
生活中的“算法”
組裝家具
點餐
數據
輸入
A
確定性
B
數據
輸出
C
有窮性
D
一個算法所包含的計算步驟是有限的
算法執行的每一個步驟必須有確切的定義，不能出現模棱兩可的情況
一個算法必須有零個或多個數據輸入，以刻畫運算對象的初始情況
一個算法有一個或多個數據輸出，以反映輸入數據加工后的結果，沒有輸出的算法無意義
D
算法中每個計算步驟都可以執行并在有限時間內完成
可行性

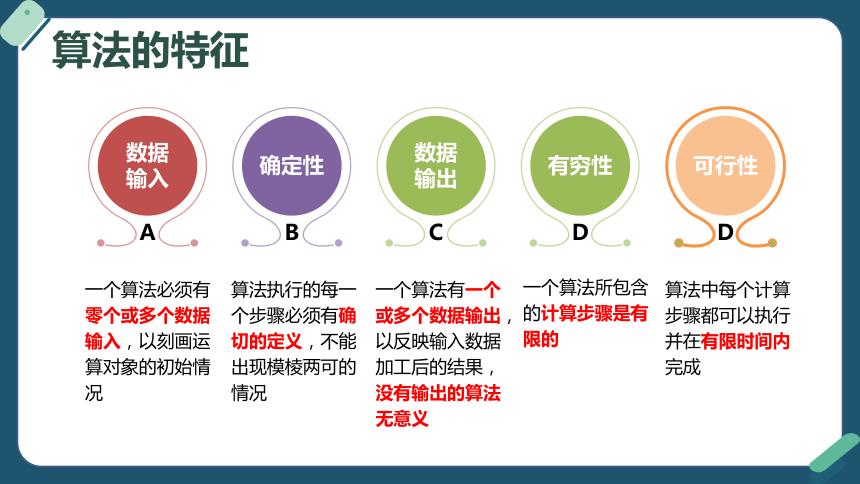

算法的特征
t=0;
x=1;
y=1;
數據輸入
④如果滿足式子8x+4y=20，則解的個數加1，即t=t+1（表示把右邊式子的值賦給左邊式子），并輸出這個解（即t,x,y的值）；
確定性
數據輸出：t,x,y
⑤y=y+1;
⑥如果y≤3，則跳轉到步驟④，否則繼續步驟⑦
⑦x=x+1;
⑧如果x≤2，則跳轉到步驟③，否則繼續步驟⑨
⑨結束
有窮性
可行性：每一步都可以執行并在有限時間內完成
算法的特征：數據輸入 確定性 數據輸出 有窮性 可行性
想
一
想
1、用自然語言描述算法：
用自然語言描述算法，就是用人們?nèi)粘Ｋ玫恼Z言，如：漢語、英語等來描述算法。
優點
缺點
簡單直接，比較容易掌握
算法中含有多個分支或循環時難以清晰表示；自然語言的歧義性
描述算法的常用方法
求解方程8x+4y=20偽代碼
2、用偽代碼描述算法：
用偽代碼描述算法就是用介于自然語言和計算機語言之間的文字和符號來描述算法。
t=0
for x in range(1,2):
for y in range(1,3):
if(x*8+y*4==20)
t=t+1;
輸出解的個數t和二個整數
x，y
便于向計算機程序設計語言過渡
不適合初學者
不被編程軟件識別
3、用流程圖描述算法：
用流程圖描述算法是用程序框圖描述算法的一種表示方法，和自然語言描述相比，使用流程圖描述算法可使算法的流程描述更加清晰、簡潔。
圖 形 名 稱 功 能
開始/結束 表示算法的開始或結束
輸入/輸出 表示算法中變量的輸入或輸出
處理 表示算法中變量的計算與賦值
判斷 表示算法中的條件判斷
流程線 表示算法中的流向
連接點 表示算法中的轉接
流程圖的基本圖形及功能
2、用流程圖描述算法：
用流程圖描述算法是用程序框圖描述算法的一種表示方法，和自然語言描述相比，使用流程圖描述算法可使算法的流程描述更加清晰、簡潔。
使算法描述更
加清晰、簡潔
開始
根據學號報到
是否住宿
教務處繳費
宿舍報到
結束
Y
N
用流程圖描述求解8x+4y=20的算法
①t=0；
②x=1；
③y=1；
④如果滿足式子8x+4y=20，則解的個數加1（即t=t+1，表示右邊式子的值賦值給左邊式子），并輸出這個解（即輸出t，x，y的值）；
⑤y=y+1；
⑥如果y≤3則轉步驟④，否則繼續步驟⑦；
⑦x=x+1；
⑧如果x≤2則轉步驟③，否則繼續步驟⑩；
⑨結束。
開始
x=1
y=1
8x+4y=20
t=t+1
y=y+1
y≤3
x=x+1
x≤2
結束
輸出t,x,y的值
Y
N
N
N
Y
Y
t=0
① 輸入 a、b
練
習
設計一個算法，求二個數中的最大數，并畫出流程圖
② 判斷a>b,如果是，則max=a
如果不是，則max=b
③ 輸出max
開始
結束
輸入a,b的值
a>b
Y
max=a
max=b
輸出max
N
總
結
算法
算法的特征
偽代碼
自然語言
流程圖
可行性
算法及其描述
解決問題或完成任務的一系列的方法和步驟
算法的描述
有窮性
確定性
數據輸入
數據輸出
0個或多個
1個或多個
聽
謝
聆
謝
