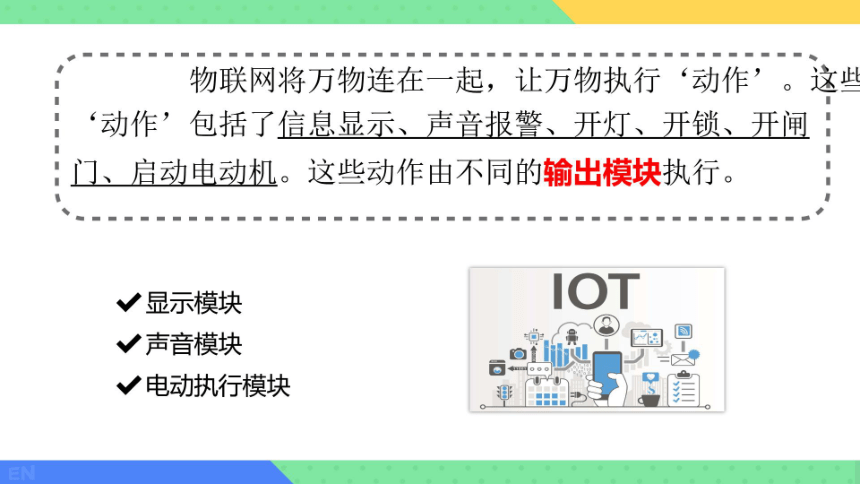

物聯網將萬物連在一起，讓萬物執行‘動作’。這些
‘動作’包括了信息顯示、聲音報警、開燈、開鎖、開閘
門、啟動電動機。這些動作由不同的輸出模塊執行。
√顯示模塊
IOT
√聲音模塊
圖
√電動執丸行模塊
EN
第5節
物聯網的控制
1、顯示屏
2、RGB燈光
3、聲音
EN
一、顯示模塊
最常見的三種輸出信號：文本、圖像、光效

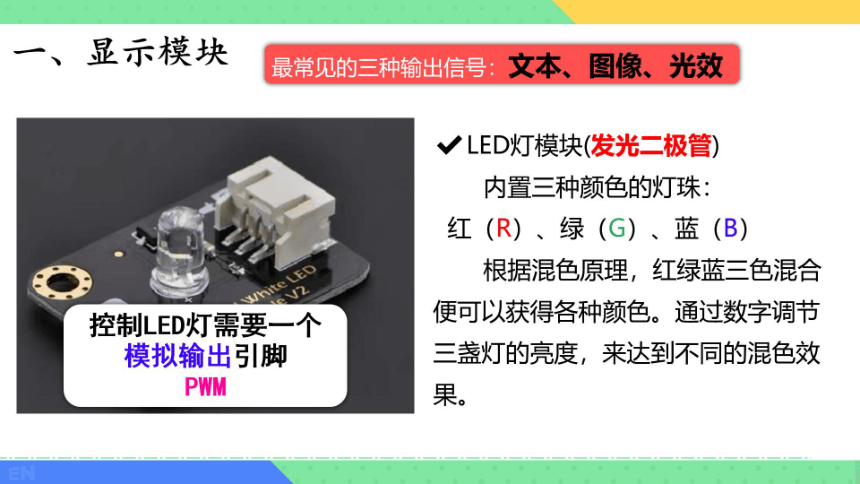

√LED燈模塊（發光二極管）
內置三種顏色的燈珠：
紅(R)、綠(G)、藍(B)
White LED
根據混色原理，紅綠藍三色混合
控制LED燈需要一個
便可以獲得各種顏色。通過數字調節
模擬輸出引腳
三盞燈的亮度，來達到不同的混色效
PWM
果。

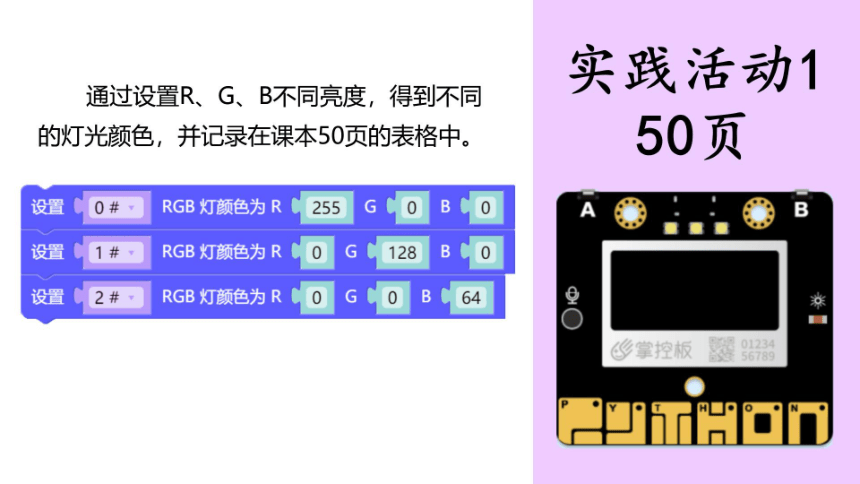

實踐活動1
通過設置R、G、B不同亮度，得到不同
的燈光顏色，并記錄在課本50頁的表格中。
50頁
設置
0#
RGB燈顏色為R
255
0
設置
#
1
RGB燈顏色為R
0
G
128
0
設置
2#7
RGB燈顏色為R
B
C64
米
絲掌控板
01234
56789
一、顯示模塊
顯示模塊需要一個
12C接口
√LCD顯示屏
液晶屏，耗電低、輻射低
908⑧8888
員月品吳呈暑后
√OLED顯示屏
能自發光，對比度高
E
一、顯示模塊
顯示模塊需要一個
12C接口
√數碼管
888日
顯示簡單數字，常用于制作
日日88日
888
日88日
簡單的計數器、定時器
8888
√LED點陣顯示矩陣模塊
能自發光，對比度高
E
實踐活動2
讓OLED屏幕，顯示文字/圖。
旦
米
絲掌控板
聲音模塊
蜂鳴器是一種常見的聲音模塊，廣泛應用于計算機、打
印機、復印機、報警器、電子玩具、定時器等產品。
EN
實踐活動3
自行選擇想演奏的歌曲，參考課本52頁
代碼，編寫程序，體驗蜂鳴器的神奇功能。
53頁
B
米
修掌控板
01234
56789
1、顯示模塊
目終端設備的控制
2、聲音模塊
輸出模塊
3、電動模塊
EN
