蛋殼與拱形建筑
認識拱形建筑
蛋殼的承重能力
蛋殼拱形建筑

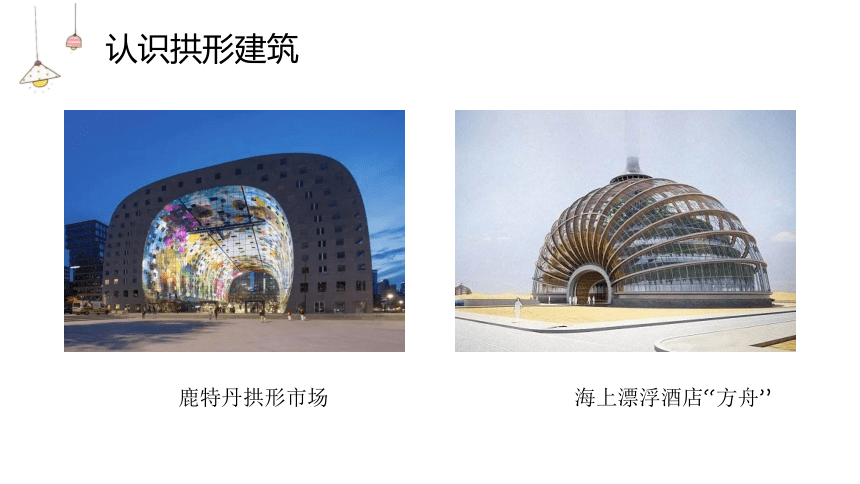

鹿特丹拱形市場
海上漂浮酒店“方舟”

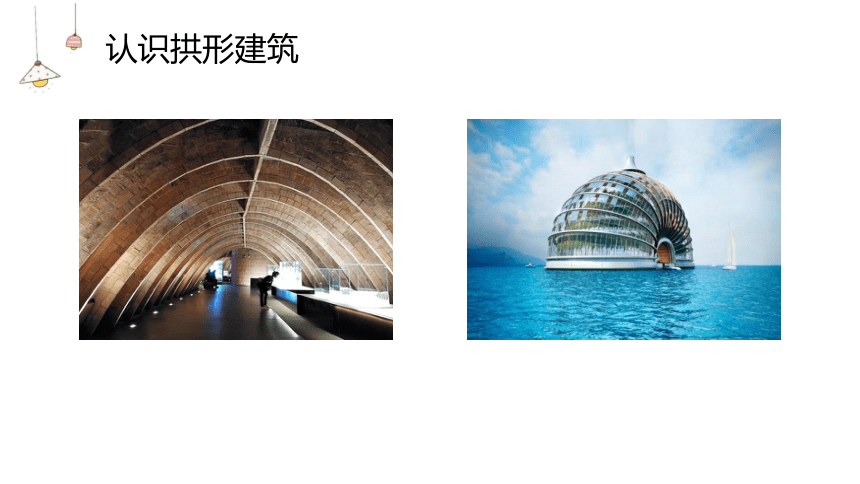

認識拱形建筑

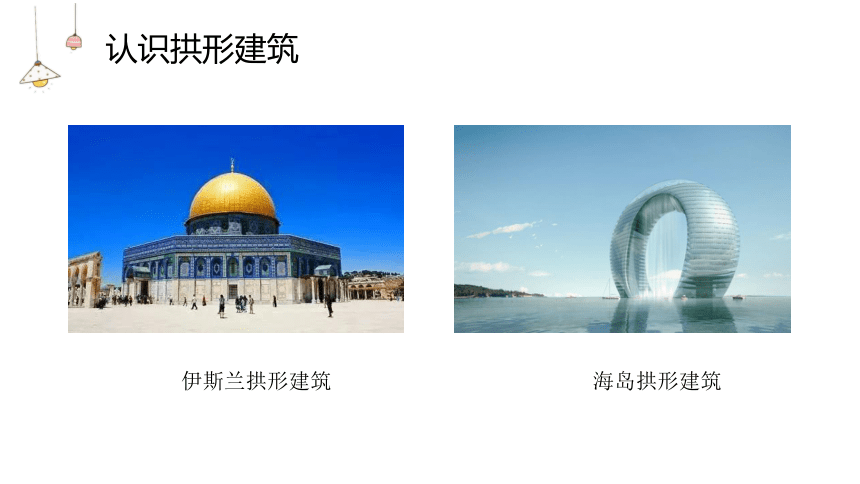

伊斯蘭拱形建筑
海島拱形建筑
認識拱形建筑
認識拱形建筑

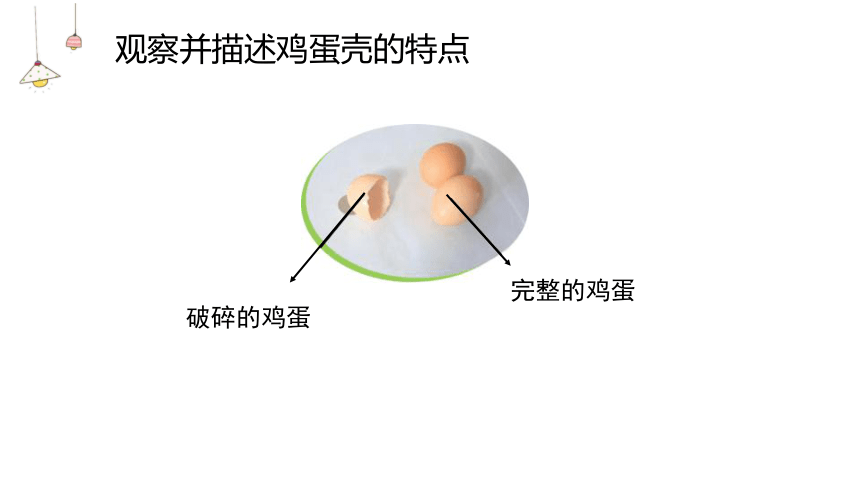

觀察并描述雞蛋殼的特點
破碎的雞蛋
完整的雞蛋
研究蛋殼結構的精妙之處
用手能把1枚雞蛋握碎嗎？
蛋殼這么薄，能禁得住這樣的擠壓嗎？
研究蛋殼結構的精妙之處
哪種情況的蛋殼不容易被戳破？
研究蛋殼結構的精妙之處
4枚雞蛋能支撐多重的物體？
將4枚雞蛋分別用將4枚雞蛋分別用2個塑料瓶蓋固定，在上面放一塊平板，再在平板上放重物。
實際結果和你事先猜測的一樣嗎？
蛋殼結構與拱形結構之間有什么關系？
測試拱形結構的承重能力
用兩張A4卡紙分別做成平橋和拱橋的橋面，比較兩者的承重能力。
這個小實驗需要準備的材料：蛋殼若干、幾本書、彈簧秤、剪刀。
首先把四個雞蛋洗凈、切開，取其中的一半。然后，把蛋殼切得不平的地方修剪一下。
測試蛋殼的承重能力
26本啦！一個蛋殼的裂紋開始變粗并增多，我不敢往上面再放了。
把修剪好的四個蛋殼倒置在桌上，小心翼翼的一本本地往上面放書
測試蛋殼的承重能力
把這些書分三次裝進袋子里用彈簧秤稱，2kg+2.5kg+3kg=7.5kg 哇！蛋殼好厲害！竟然能承受26本書7.5公斤重，真牛呀！
測試蛋殼的承重能力
薄殼就是利用了蛋殼結構原理，由于這種結構的拱形曲面可以抵消外力的作用，結構更加堅固。龜殼的背甲呈拱形，跨度大，包括許多力學原理。雖然它只有2mm的厚度，但使用鐵錘敲砸也很難破壞它。建筑學家模仿它進行了薄殼建筑設計。這類建筑有許多優點：用料少，跨度大，堅固耐用。下面就介紹幾個有名的采用了薄殼結構的建筑。
蛋殼的承重能力
薄殼建筑也并非都是拱形，舉世聞名的悉尼歌劇院悉尼歌劇院的外觀為三組巨大的殼片，聳立在南北長186米、東西最寬處為97米的現澆鋼筋混凝土結構的基座上。
悉尼歌劇院
國家大劇院整個殼體鋼結構重達6475噸，東西向長軸跨度重達6475噸，東西向長軸跨度212.2米，是目前世界上最大的穹頂。
國家大劇院
更多的拱形建筑
無梁殿
南京紫金山下靈谷寺景區內有一座國內現存最大的無梁殿。它建于明朝，整座建筑全部用磚壘砌，沒有木梁、木柱，全殿用磚石砌成大大小小的拱券結構，其中正殿東西向并列成三個拱券，中間的拱券跨度達11.5米，高14米，兩側的拱券稍小，跨度為5米，高7.4米。全國各地的無梁殿的結構和建筑原理都與此相似。
無梁殿
無梁殿
