撬重物的竅門
認識杠桿類工具
認識杠桿
杠桿尺平衡實驗
很久以前，人類就學會利用一些自然材料如石頭，木頭，獸骨，植物纖維等來制造工具。

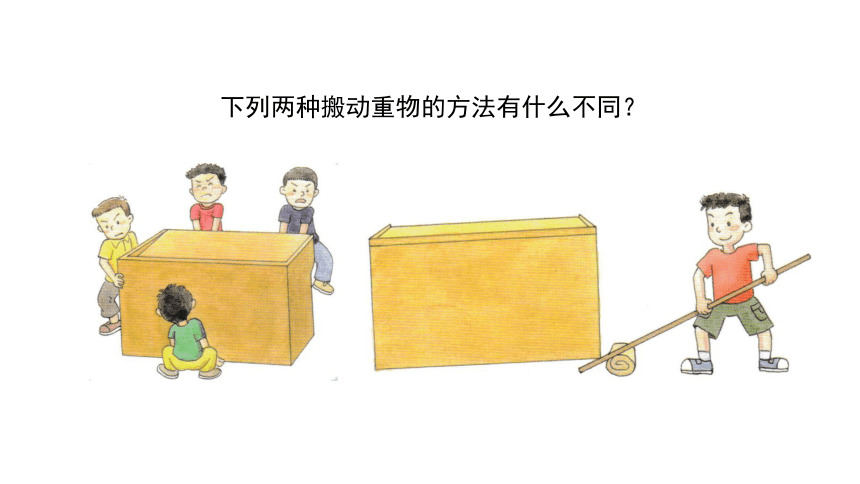

下列兩種搬動重物的方法有什么不同？
餅干罐、奶粉罐的蓋子常常蓋得很緊，一般沒有專門開蓋的工具。人們經常借助小棒、螺絲刀或釘子等工具打開罐頭蓋。
開罐蓋
盛物的鐵罐頂面的邊緣通常都會做成凸起狀。在使用工具打開罐蓋的過程中，罐子邊緣是否也起了作用？
罐子邊緣的作用
用重物代替罐蓋，用小塑料塊代替罐子邊緣。按照撬起蓋子的辦法，嘗試把重物撬起來。根據實驗結果，與同學交流罐子邊緣的作用。
如果不放塑料塊撬不起來??！
罐子邊緣的作用

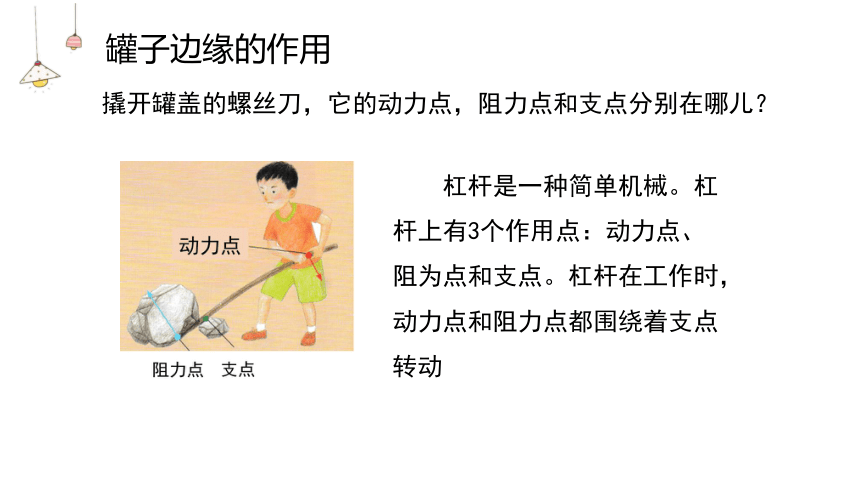

撬開罐蓋的螺絲刀，它的動力點，阻力點和支點分別在哪兒？
杠桿是一種簡單機械。杠桿上有3個作用點：動力點、阻為點和支點。杠桿在工作時，動力點和阻力點都圍繞著支點轉動
罐子邊緣的作用
像這種用來撬動重物的裝置叫作杠桿，它包括一個支點和一根能逃指點轉動的硬棒。
支點
問題：平衡尺在什么情況下能夠保持平衡？
實驗設計：
1.調節平衡尺，使其在水平位置平衡。
2.在支，點左側10厘米處掛兩個相同的鉤碼。
3.分別在支點右側5厘米、10厘米、20厘米處掛鉤碼，觀察需要多少個鉤碼才能使平衡尺平衡。
4.將左側的鉤碼移到15厘米處，在右側怎么掛鉤碼才能使平衡尺平衡？
用平衡尺研究杠桿的秘密
鉤碼 支點左側 支點右側
位置/厘米 10 5 10 20
數量/個 2
你找到杠桿省力的秘密了嗎？
實驗記錄
實驗結論__________________________
用平衡尺研究杠桿的秘密
這些杠桿類工具中，哪些是省力的？哪些是費力的？費力杠桿不省力，為什么還要用它？
為什么有不省力的杠桿
成人坐在哪里，蹺蹺板另一端的小朋友才能翹起他？
你知道小桿秤稱重物的原理嗎？
提紐
秤盤
秤桿
秤星
動手做一桿小秤
杠桿是一種簡單機械，它在人類的生活中發揮著非常重要的作用。人們根據不同的需要，發明了不同的杠桿。杠桿好比是人類功能強大的機械手臂，有的像撬棍那樣增大了力的作用效果，有的像打撈網那樣擴展了力的作用范圍，有的像鋤頭那樣改變了力的作用方向……。在許多現代復雜機器上，你依然能夠發現杠桿的運用。
拓展
許多常見的工具在工作時具有杠桿的特征，可以看作是杠桿類工具。
杠桿不一定都是直的！
認識杠桿類工具
仔細觀察幾種杠桿類工具，嘗試分辨出它們的動力點、阻力點和支點的位置。
認識杠桿類工具
仔細觀察幾種杠桿類工具，嘗試分辨出它們的動力點、阻力點和支點的位置。
認識杠桿類工具
生活中，哪些工具用到了杠桿的工作原理？這些工具的結構有什么特點？
生活中的杠桿
生活中，哪些工具用到了杠桿的工作原理？這些工具的結構有什么特點？
切紙機
訂書機和起釘器
生活中的杠桿
這些杠桿類工具中，哪些是省力的？哪些是費力的？費力杠桿不省力，為什么還要用它？
公元前3世紀，古希臘學者阿基米德在前人使用吊桿和撬棍的經驗基礎上，提出了杠桿原理。據此原理，他完成了一系列發明創造。如投石器，可以將各種飛彈和巨石投得很遠，在城市防御戰中發揮了巨大作用。為了說明杠桿原理的威力，阿基米德曾經說過：“假如給我一個支點，我就能推動地球。”
阿基米德與杠桿
