網絡系統的組成
網絡系統的組成
網絡系統的組成
思考 家庭中需要聯網的設備一般有哪些？
. . . . . .

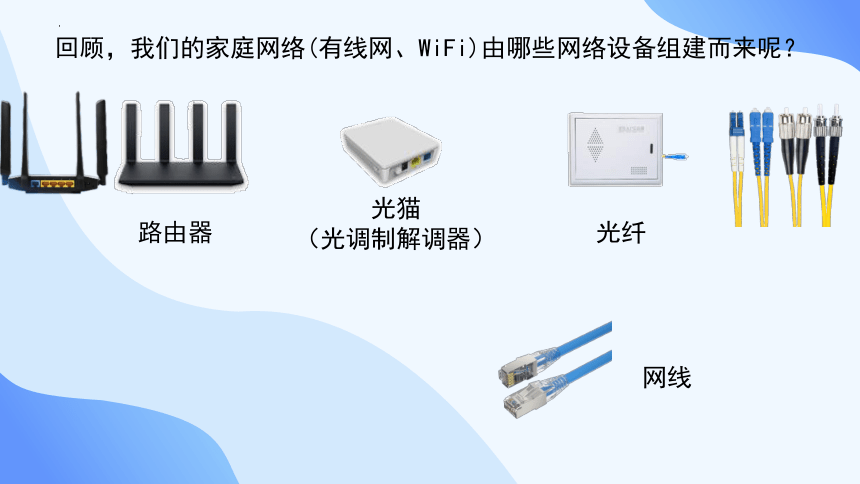

回顧，我們的家庭網絡(有線網、WiFi)由哪些網絡設備組建而來呢？
路由器
光貓
（光調制解調器）
光纖
網線

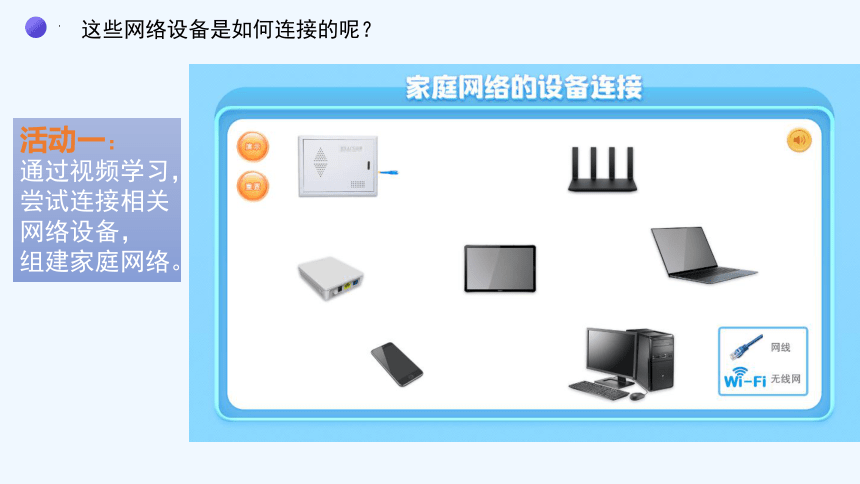

這些網絡設備是如何連接的呢？
活動一：
通過視頻學習，嘗試連接相關網絡設備，
組建家庭網絡。

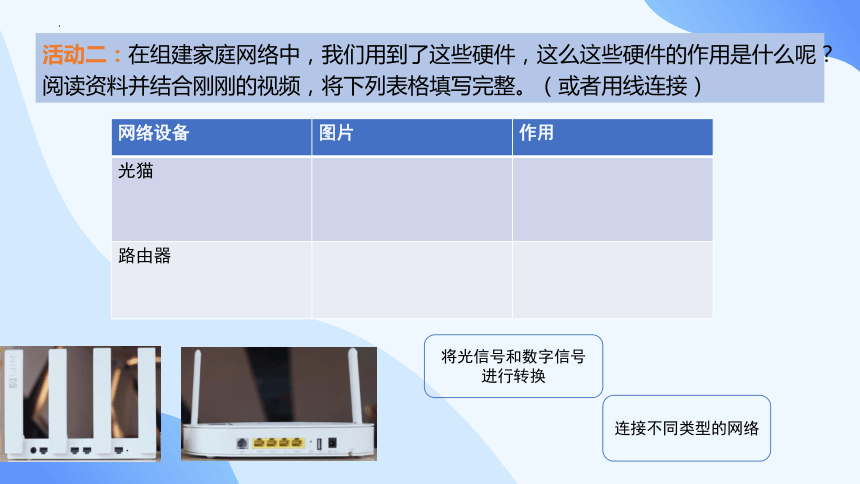

活動二：在組建家庭網絡中，我們用到了這些硬件，這么這些硬件的作用是什么呢？
閱讀資料并結合剛剛的視頻，將下列表格填寫完整。（或者用線連接）
網絡設備 圖片 作用
光貓
路由器
將光信號和數字信號進行轉換
連接不同類型的網絡
如果是學校機房這樣的環境，49臺電腦要同時聯網，那么通過我們剛剛組建家庭網絡的硬件設備能滿足嗎？
了解學校中的網絡
請大家仔細觀察，我們機房中的49臺計算機如何聯網的？機房中的網線連到哪里去了？請大家找一找。

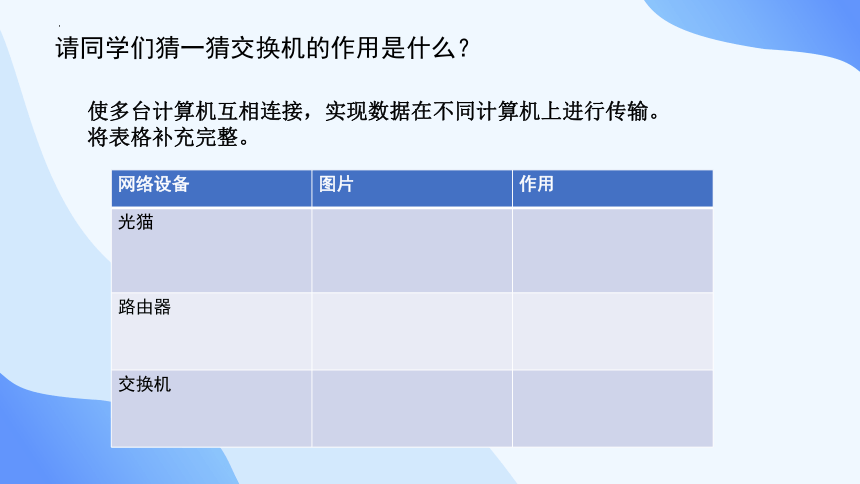

請同學們猜一猜交換機的作用是什么？
使多臺計算機互相連接，實現數據在不同計算機上進行傳輸。
將表格補充完整。
網絡設備 圖片 作用
光貓
路由器
交換機
不同的網絡設備的功能各不相同，只有協同工作才能完成數據的傳輸?；ヂ摼W是由眾多路由器連接起來的網絡組成的，交換機則用于完成與之相連接線路之間數據的轉發。
那么我們能不能將機房中網絡硬件連接圖畫出來呢？
（交換機和臺式機是怎樣連接的？）
......
交換機
......
......
......
機房
教學樓
辦公樓
核心交換機
服務器也是計算機的一種，它比普通計算機運行更快、負載更高、價格更貴。是為網絡用戶提供各種服務的高性能計算機。
......
服務器
核心交換機是放在網絡主干部分的交換機叫核心交換機，它的作用是加快（校園網絡）大型局域網內部的數據交換。
局域網
網絡分類
計算機網絡由于覆蓋范圍不同，所采用的技術也不相同，按照計算機網絡的覆蓋范圍從小到大可以分為局域網、城域網和廣域網。
局域網的覆蓋范圍小到一間辦公室，大到一個校園，一間廠區，覆蓋范圍最大不超過10千米。
城域網的覆蓋范圍是城區，覆蓋范圍一般在半徑10-60千米內，最大半徑不超過100千米。
廣域網的覆蓋和作用范圍很廣，覆蓋范圍一般超過100千米，可以跨城市、跨地區甚至跨國家。
最大的廣域網是？
我們的校園網絡想要連接到互聯網，我們還缺什么網絡設備呢？
想一想，組建家庭網絡的時候用什么網絡設備來上網的？
......
交換機
......
交換機
......
交換機
......
服務器
核心交換機
路由器
互聯網
不同的網絡設備的功能各不相同，只有協同工作才能完成數據的傳輸?；ヂ摼W是由眾多路由器連接起來的網絡組成的，交換機則用于完成與之相連接線路之間數據的轉發。
總結
1、網絡設備的協同工作
光貓、交換機、路由器......
2、網絡設備的連接
家庭網絡
校園網絡
社區孤寡老人上網問題
配置社區圖書館網絡
家庭打印機網絡共享設置
組建家庭小型互聯系統
設置新添置的智能家居
任務：選擇一個主題，設計出它的網絡示意圖
