2.5光的反射與折射
（第二課時）
生活中你還看到過類似玻璃板這樣能夠成像的物品嗎？
任務一：平面鏡的定義和平面鏡成像的概念
物
像
表面光滑透明且能夠成像的物體叫做平面鏡
以上的現象就是平面鏡成像。
像
物

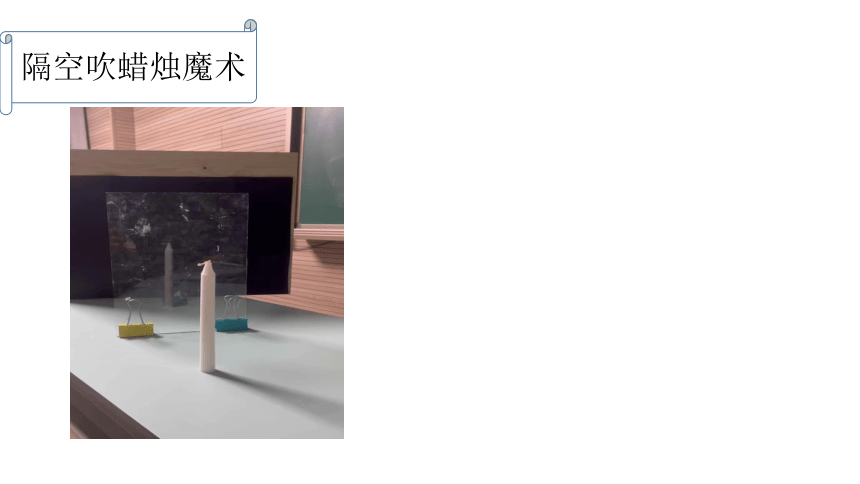

隔空吹蠟燭魔術
解密時刻
任務二：
研究燭焰的像有什么特點？ 平面鏡成像原理是什么？
平面鏡成像原理：
S
S’
看見燭焰光源本身：
虛像：1：不是由實際光線會聚而成，是人感覺到的反射光線反向延長線的交點。
2：虛像無法在光屏處看到。
光的反射定律
光的直線傳播
任務三：探究平面鏡成像的像和物的關系
1.左右顛倒，正立
像的大小和物的大小不變？
2.像距等于物距
3.像的大小和物的大小不一致
實驗材料準備
次數 蠟燭到平面鏡的距離cm 蠟燭的像到平面鏡的距離cm 蠟燭的像與蠟燭大小關系
1 9.80 9.80 等大
2 6.30 6.30 等大
3 4.20 4.20 等大
像距等于物距
像和物大小相等
實驗反思
1.用玻璃板代替平面鏡，主要是利用玻璃板透明的特點，便于___________________ 。
尋找確定像的位置
2.如果有5毫米厚和2毫米厚的兩塊玻璃板，應選擇____毫米厚的玻璃板做實驗。
3.如果玻璃板沒有豎直放置，將對實驗產生什么影響？_________________。
4.實驗在較暗環境中進行的目的是_________________。
2
有可能找不到像
成像更清晰
確定像和物的大小關系
5.選取兩支大小相同的蠟燭的目的是_________________________。
平面鏡成像作圖
方法一：根據平面鏡成像特點作圖
B’
A’
A
B
方法二反射定律法
A
M
A’
B
B’
利用光反射定律畫出端點的2條反射光線
畫出2條反射光線的反向延長線的交點（虛像點）
用虛線連接兩端虛像點
方法二（反射定律法）
M
B’
A
A’
B
① 三實：實際光線、平面鏡、物體
② 三虛：光的反射延長線、法線、虛像
③ 平面鏡的非反射面要畫出短斜線
④ 實際光線用箭頭表示光行進的方向
⑤ 實物和虛像都標上相應的字母
作圖的規范要求
2、像到鏡面與物體到鏡面的距離相等；
3、成正立的虛像且與物體的連線與鏡面垂直。
1、像與物體大小相等；
4、左右相反
平面鏡成像規律
像與物關于鏡面對稱
凸面鏡具有發散作用
凸面鏡
凹面鏡
凹面鏡具有會聚作用
任務四：凸面鏡和凹面鏡和對光線的作用
①凸面鏡可以擴大視野
汽車后視鏡
山路轉彎凸面鏡
②凹面鏡可以聚光
太陽灶
汽車車燈的反射罩
手電筒的反射罩
雷達
課堂小結
1. 平面鏡成像
原理
光的反射
成的是虛像；
像與物體的連線與鏡面垂直。
像與物體大小相等；
特點
（鏡面對稱）
2.凸面鏡和凹面鏡
凸面鏡具有發散作用
凹面鏡具有會聚作用
擴大視野
聚光
像到鏡面與物體到鏡面的距離相等；
