4、設計塔臺模型
新教科版科學六年級下冊第一單元 小小工程師
上節課我們征集了很多塔臺設計方案，工程設計中的重要環節是什么？工程師常通過什么來測試他們的設計？
建立模型是工程設計中的重要環節。
工程師常通過建立模型來測試他們的設計。

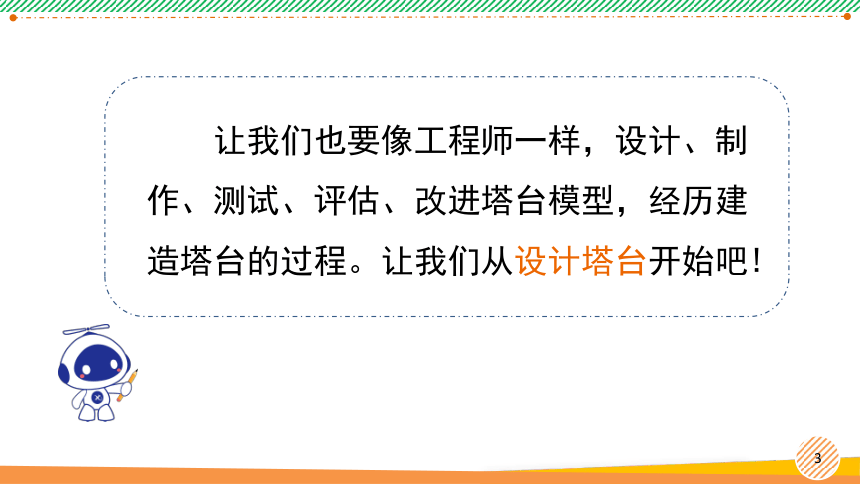

讓我們也要像工程師一樣，設計、制作、測試、評估、改進塔臺模型，經歷建造塔臺的過程。讓我們從設計塔臺開始吧!

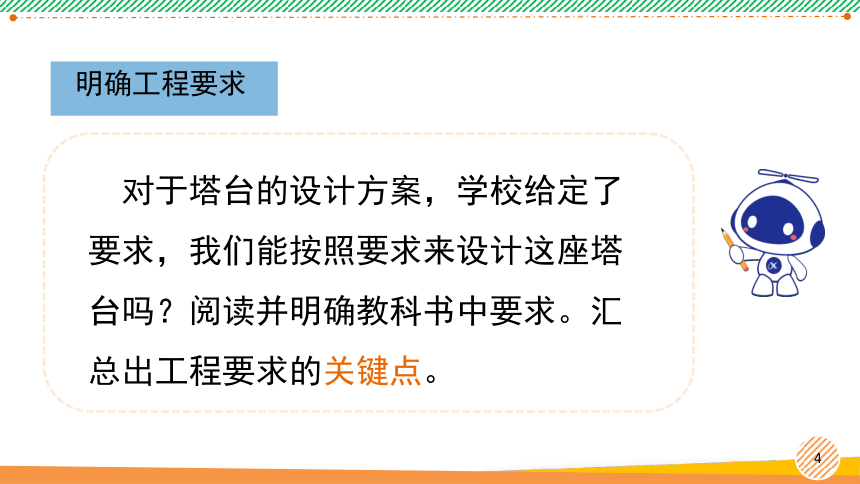

對于塔臺的設計方案，學校給定了要求，我們能按照要求來設計這座塔臺嗎？閱讀并明確教科書中要求。匯總出工程要求的關鍵點。
明確工程要求
明確工程要求
工程要求

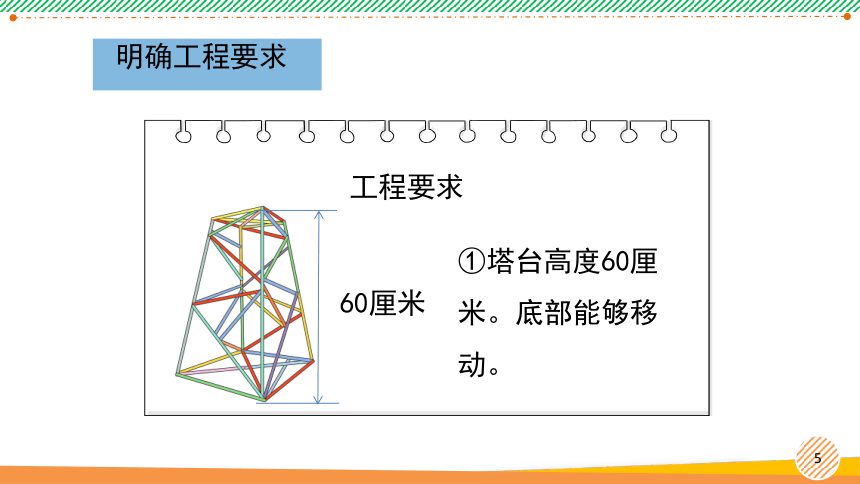

60厘米
①塔臺高度60厘米。底部能夠移動。

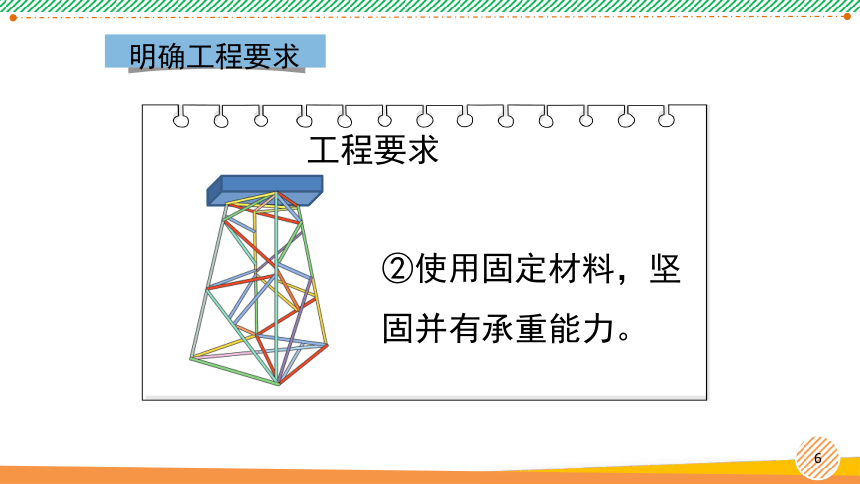

明確工程要求
工程要求
②使用固定材料，堅固并有承重能力。

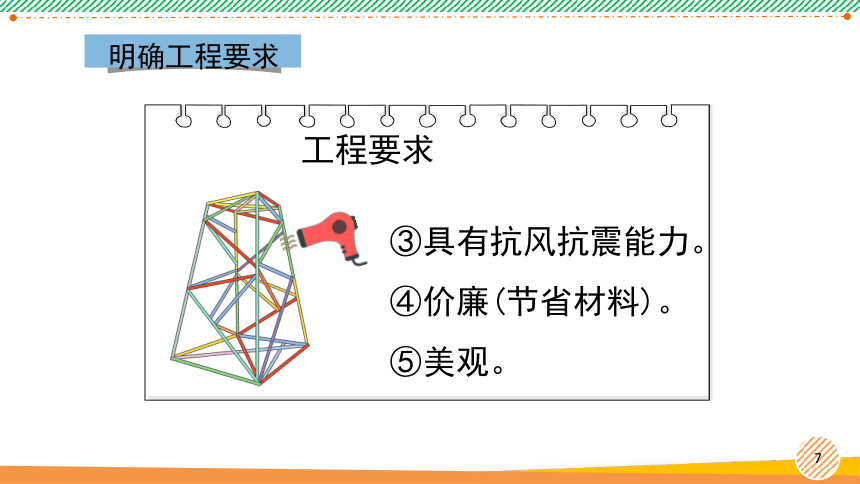

明確工程要求
工程要求
③具有抗風抗震能力。
④價廉(節省材料)。
⑤美觀。

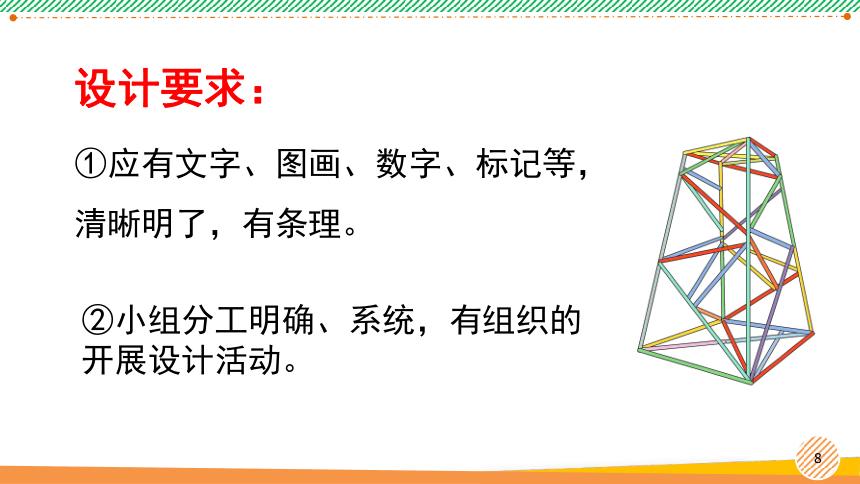

設計要求：
①應有文字、圖畫、數字、標記等，清晰明了，有條理。
②小組分工明確、系統，有組織的開展設計活動。

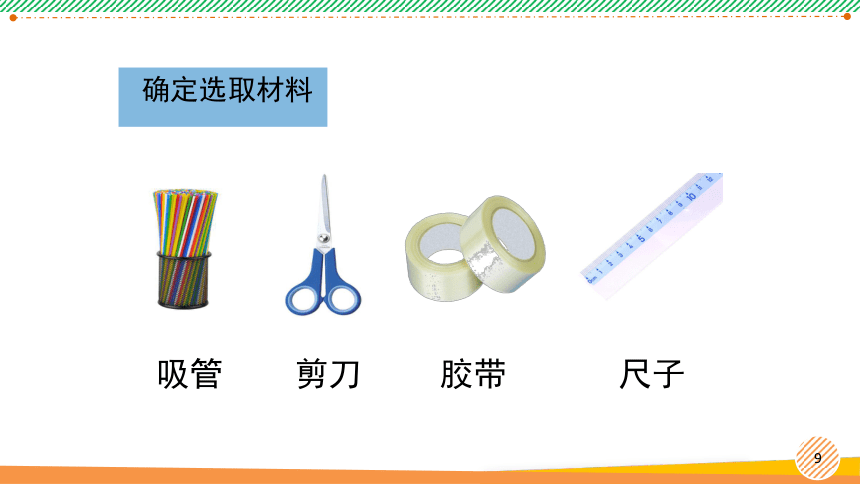

確定選取材料
吸管
剪刀
膠帶
尺子

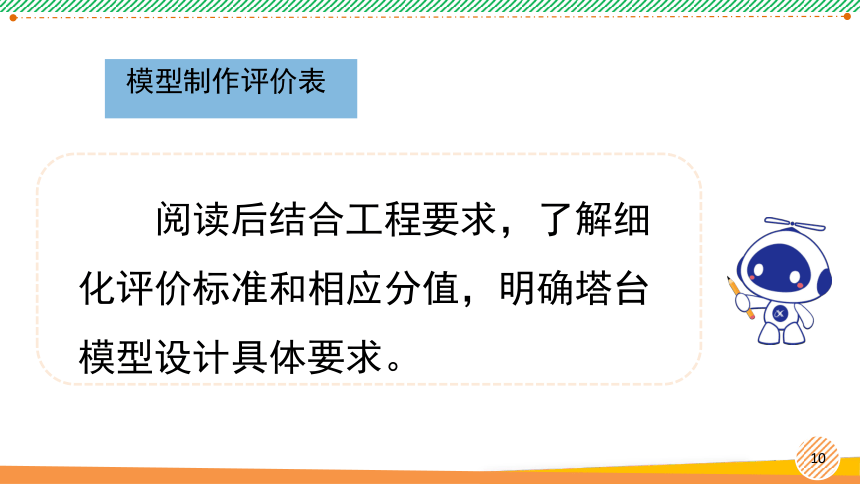

閱讀后結合工程要求，了解細化評價標準和相應分值，明確塔臺模型設計具體要求。

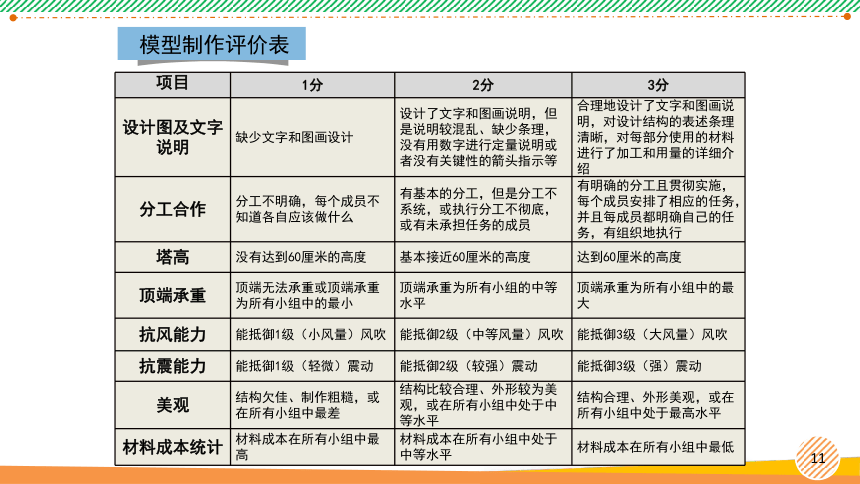

模型制作評價表
模型制作評價表
項目 1分 2分 3分
設計圖及文字說明 缺少文字和圖畫設計 設計了文字和圖畫說明，但是說明較混亂、缺少條理，沒有用數字進行定量說明或者沒有關鍵性的箭頭指示等 合理地設計了文字和圖畫說明，對設計結構的表述條理清晰，對每部分使用的材料進行了加工和用量的詳細介紹
分工合作 分工不明確，每個成員不知道各自應該做什么 有基本的分工，但是分工不系統，或執行分工不徹底，或有未承擔任務的成員 有明確的分工且貫徹實施，每個成員安排了相應的任務，并且每成員都明確自己的任務，有組織地執行
塔高 沒有達到60厘米的高度 基本接近60厘米的高度 達到60厘米的高度
頂端承重 頂端無法承重或頂端承重為所有小組中的最小 頂端承重為所有小組的中等水平 頂端承重為所有小組中的最大
抗風能力 能抵御1級（小風量）風吹 能抵御2級（中等風量）風吹 能抵御3級（大風量）風吹
抗震能力 能抵御1級（輕微）震動 能抵御2級（較強）震動 能抵御3級（強）震動
美觀 結構欠佳、制作粗糙，或在所有小組中最差 結構比較合理、外形較為美觀，或在所有小組中處于中等水平 結構合理、外形美觀，或在所有小組中處于最高水平
材料成本統計 材料成本在所有小組中最高 材料成本在所有小組中處于中等水平 材料成本在所有小組中最低

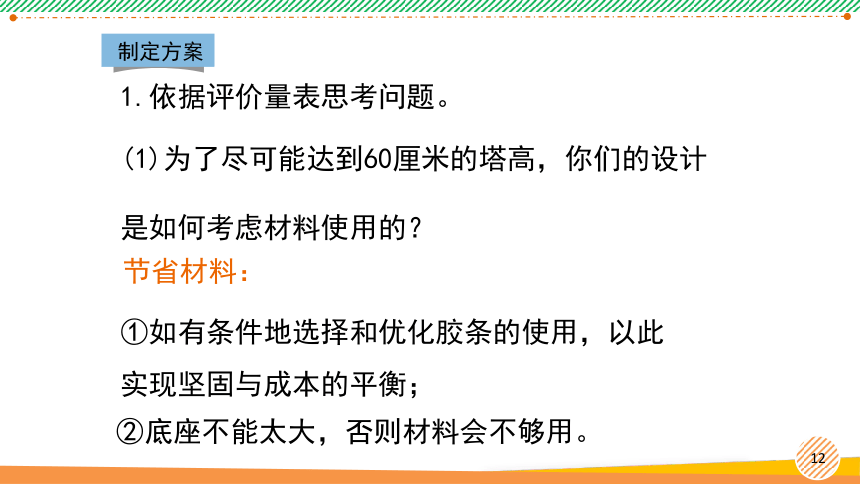

制定方案
1.依據評價量表思考問題。
(1)為了盡可能達到60厘米的塔高，你們的設計是如何考慮材料使用的？
節省材料：
②底座不能太大，否則材料會不夠用。
①如有條件地選擇和優化膠條的使用，以此實現堅固與成本的平衡；
制定方案
1.依據評價量表思考問題。
(2)哪些設計是為了穩固塔臺模型？
通過觀察塔或其他框架結構的圖片，發現它們有很多三角形。
框架結構
空氣阻力小
制定方案
1.依據評價量表思考問題。
用食指分別從兩種形狀物體上部中點往下壓，感受它們的承受力，觀察它們形狀的改變。
三角形更加穩固
制定方案
1.依據評價量表思考問題。
(3)如何保證塔臺不倒下？
上小下大
誰更不容易倒？
制定方案
1.依據評價量表思考問題。
(3)如何保證塔臺不倒下？
誰更不容易倒？
上輕下重
制定方案
1.依據評價量表思考問題。
(3)如何保證塔臺不倒下？
①框架結構，空氣阻力小。
②上小下大的結構更穩固。
③上輕下重的結構更穩定，底部加重。
制定方案
1.依據評價量表思考問題。
(4)如何保證塔臺的傾斜角最小？
立柱等高，即每個面大小、長短要一致。
(5)什么因素會導致塔臺產生傾斜角？
每個面的大小、長短不一致會導致塔臺的傾斜角加大。
防止塔臺傾斜
制定方案
1.依據評價量表思考問題。
(6)如何保證塔臺能抵御大風或一定級別的地震？
抗震方式:
①耐震：對地震有一定的忍耐力，對相應級別的地震保持建筑物不倒塌。
加大底部面積或加重底座重量
制定方案
1.依據評價量表思考問題。
(6)如何保證塔臺能抵御大風或一定級別的地震？
抗震方式:
②制震：在建筑物的內部設置阻尼器，這些阻尼器隨著建筑物的變形和運動速度而發揮其衰減作用。
塔臺底部加入彈簧
制定方案
1.依據評價量表思考問題。
(6)如何保證塔臺能抵御大風或一定級別的地震？
抗震方式:
③免震：在建筑物和地基的中間加上免震裝置，由于隔離了地基和建筑，地震的晃動無法直接傳達建筑，起抗震效果。
塔臺底部加滾珠
制定方案
2.進行塔臺模型的設計活動。
制定方案
3.展示交流設計成果。
設計方案
小組 日期
上面：1個
底面：1個
40cm
60cm
側面：2個
前面
后
護欄
抗震：1個
以圖畫為主
制定方案
3.展示交流設計成果。
設計方案
小組 日期
側面圖
40cm
20cm
上面圖
（頂部）
40cm
下面圖
（底部）
底部凹槽，模仿鞋底，增大摩擦力
空心
60cm
防震
底部滾球坑抗震
防風
底部加重
40cm
20cm
防震
預備在底部裝上滾球，以此達成防震效果
防風
利用底部加重的方法來達到防風效果，怎么固定采用底部加重的方法固定
圖文結合
1.我們的設計方案完備嗎？是否考慮到了各個因素？
我們?cè)谠O(shè)計時要考慮的因素:
①高度、安全、承重。
②底部能夠移動、具有抗風抗震能力、堅固耐用。
③成本、美觀、設計方式、分工。
2.我們的設計方案還有需要調整的地方嗎？打算怎樣進一步調整？
各小組尋找自己設計方案中的問題。借鑒其他小組設計方案的優秀經驗，小組研討解決方案，制訂調整計劃，及時整改設計方案，填補出現的漏洞和問題
1.在工程實施前設計工程模型的主要目的是( )。
A.測試工程設計的可實施性，避免造成損失
B.建立模型供人參觀
C.用于競標時更吸引人 2.下列因素不會造成塔臺傾斜的是( )。
A.塔臺的立柱高度不相同 B.底座所在地面沒有水平
C.立柱所用材料質量不同,有軟有硬
D.底座的形狀采用四邊形
D
A
3.判斷題
①我們制作塔臺模型時，底座越大越好。( )
②為了提高塔臺的抗震、抗風能力，我們可以用膠帶將塔臺固定在桌面上。( )
③一方面吸管的接口處要固定牢固，另一方面要控制成本、節省膠帶，所以我們需要思考、權衡二者關系。( )
×
×
√
