第3節 凸透鏡成像（第三課時）
華師版八年級下冊
復習導入
復習——凸透鏡的成像特點
組數 物距u
cm 像距v cm 像的性質
正立或
倒立 放大或
縮小 虛像或
實像
1 u>2f
2 u=2f
3 f4 u=f
5 uf倒立
縮小
實像
V＝2f
倒立
等大
實像
v>2f
倒立
放大
實像
正立
放大
虛像
新課講解
【思考】照相機、投影儀、放大鏡的成像原理分別是什么？
新課講解
一、照相機
主要構造：
鏡頭、膠卷、調焦環、光圈、快門、暗箱
鏡頭一般由幾個透鏡組成，相當于一個凸透鏡
膠卷相當于光屏，用來接收像。
新課講解
·
·
·
·
·
·
物距：U
像距：v
像與物分別位于凸透鏡的 側。
兩倍焦距外（u＞2f）的物體
形成倒立、縮小的實像。
異
新課講解
照相機照相的特點
（1）物體到照相機鏡頭的距離要 膠卷到照相機的距離。
（2）物體離照相機越 ，物體在膠卷上所成的像越 ，膠卷到鏡頭的距離越 ，暗箱越 。
（3）照相機膠卷上所成的像一定比物體 。
大于
小
近
短
小
遠
新課講解
二、投影儀
新課講解
投影儀成像特點
（1）投影片到鏡頭的距離 鏡頭到像的距離
（2）投影片離鏡頭越 ，屏幕上所成的像越 ，像到鏡頭的距離越
（3）投影儀在屏幕上所成的像一定比圖案（物體） 。
小于
近
大
大
大
新課講解
.
.

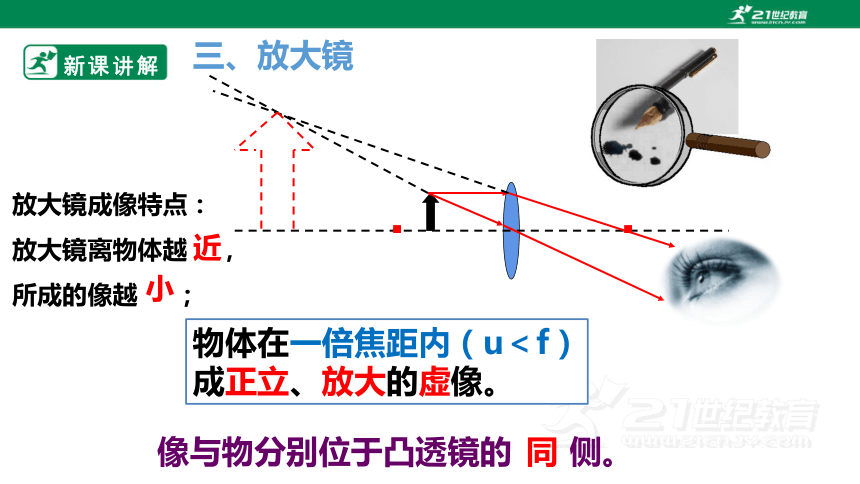

三、放大鏡
像與物分別位于凸透鏡的 側。
同
放大鏡成像特點：
放大鏡離物體越 ，所成的像越 ；
小
物體在一倍焦距內（u＜f）
成正立、放大的虛像。
近
新課講解
像顯微鏡、望遠鏡使用的鏡塊有多塊，
這些鏡塊是如何相互協調來成像的呢？
新課講解
鏡筒兩端各有一組透鏡，每組透鏡的作用都相當于一個凸透鏡。
目鏡
物鏡
反光鏡
載物片
靠近眼睛的凸透鏡
靠近被觀察物體的凸透鏡
1.顯微鏡的結構
一、顯微鏡
新課講解
思考：
1、顯微鏡的觀察對象十分微小，你認為物鏡和目鏡對
成像的大小有何影響？
物鏡和目鏡都有放大作用。
也正是因為兩次成像都是放大，所以
顯微鏡的總放大倍數=物鏡放大倍數×目鏡放大倍數。
新課講解
物鏡
目鏡
第一次放大：將物變為
“倒立”、放大的實像
第二次放大：將物鏡所成的像再次放大，變為
“正立”、放大的虛像
2.顯微鏡的成像光路圖
物鏡放大原
理同投影儀
目鏡放大原
理同放大鏡
在此解釋了初一學習顯微鏡時的一個知識點的由來：顯微鏡成像特點是上下顛倒，左右相反的
——凸透鏡成像的結果
新課講解
二、望遠鏡
——折射式望遠鏡（開普勒望遠鏡）
物鏡
目鏡
折射式望遠鏡同樣使用兩塊凸透鏡作為物鏡和目鏡
新課講解
·
·
（F目 ）
F物
F物
·
第一次成像
第二次成像
物鏡
目鏡
F目
第一次放大：
將物變為“倒立”、縮小的實像
第二次放大：
將物鏡所成的像變為“正立”、放大的虛像
新課講解
折射式望遠鏡：最終的像比實際物體離眼睛更近，相當于把物體“拉近”，且目鏡適當增大了像，增大視角，便于觀察。
視角——從眼睛的光心向觀察物體的兩端所引的兩條直線的夾角。
a
a
視角與什么因素有關？
新課講解
視角大
a
視角小
a
其他條件不變，觀察大物體的視角大，小物體的視角小。
新課講解
視角小
物體大小一定時，看近處的物體視角大，看遠處的物體視角小。
視角大
a
a
新課講解
折射式望遠鏡便是從這一點解決視角大小問題：最終的
像相比實際物體離眼睛更近，相當于把物體“拉近”，
且目鏡適當增大了像，增大視角，便于觀察。
折射式望遠鏡的物鏡一般做得比較大，便于會聚更多光線，使最終的像更清晰。
新課講解
思考：
1、回憶初一涉及折射的光學知識，你能想到折射式望遠鏡使用時可能存在的不足之處？
折射式望遠鏡利用光的折射原理，因此不同顏色的光折射程度不同，使得最終的像產生色差（像的顏色偏離實際物體顏色）。
新課講解
反射式望遠鏡的成像結構主要由凹面鏡和平面鏡組成。
二、望遠鏡
——反射式望遠鏡
新課講解
外來光線
凹面鏡
凹面鏡有聚光作用，
將光聚集到平面鏡處
平面鏡
平面鏡具有改
變光路的作用
小結
*
1.放大鏡、照相機、投影儀的成像原理。
物鏡的作用 目鏡的作用 增大視角的方法
顯微鏡
望遠鏡
倒立、放大實像
正立、放大的虛像
把物體的像放大
倒立、縮小實像
正立、放大的虛像
把物體的像移近
把物體的像放大
2.比較顯微鏡和折射式顯微鏡的成像原理。
