2.3凸透鏡成像（第一課時）

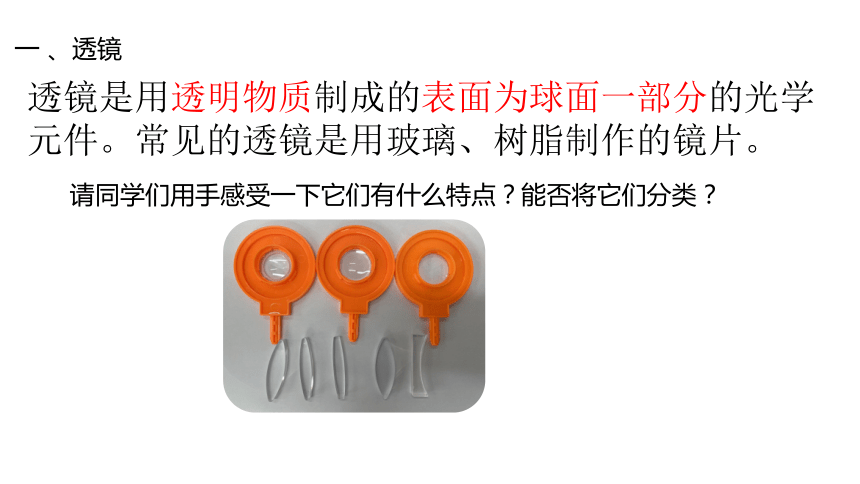

一 、透鏡
請同學們用手感受一下它們有什么特點？能否將它們分類？
透鏡是用透明物質制成的表面為球面一部分的光學元件。常見的透鏡是用玻璃、樹脂制作的鏡片。

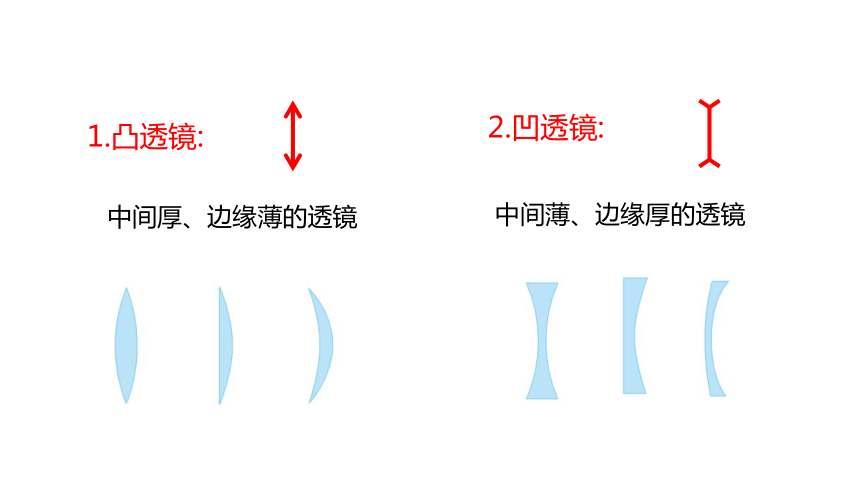

1.凸透鏡:
2.凹透鏡:
中間厚、邊緣薄的透鏡
中間薄、邊緣厚的透鏡
光折射現象的重要應用之一是透鏡，人眼中的晶狀體就是一個凸透鏡。

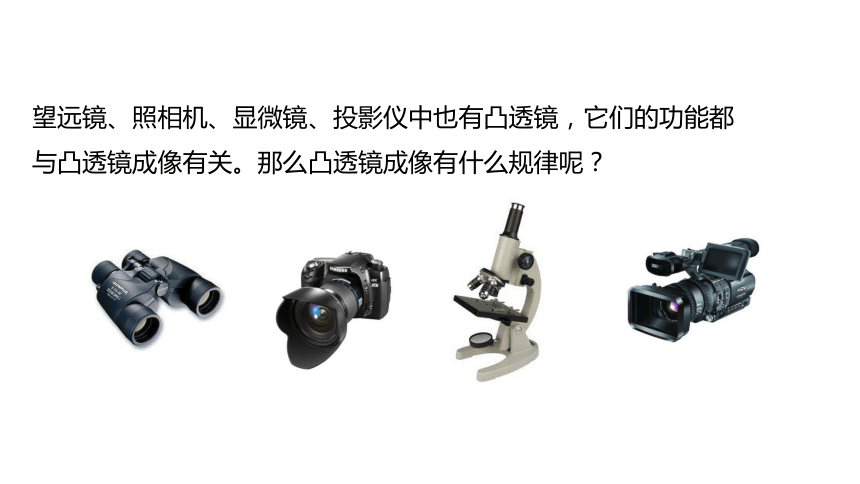

望遠鏡、照相機、顯微鏡、投影儀中也有凸透鏡，它們的功能都與凸透鏡成像有關。那么凸透鏡成像有什么規律呢？

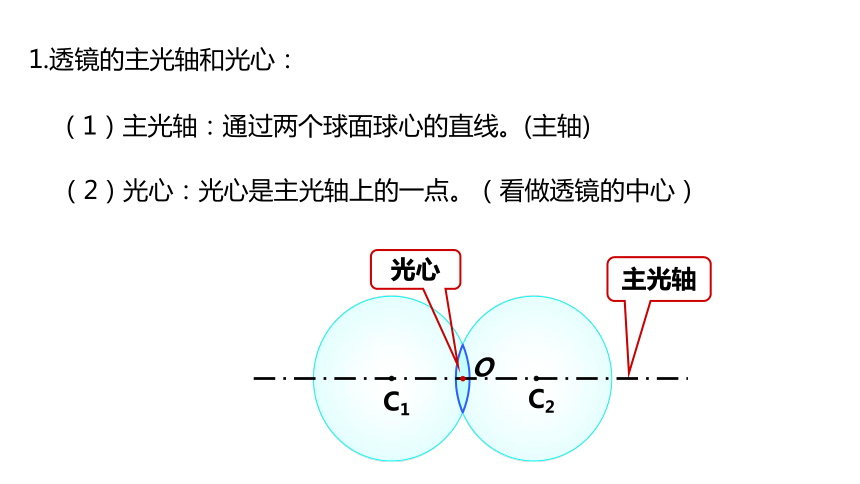

1.透鏡的主光軸和光心：
（1）主光軸：通過兩個球面球心的直線。(主軸)
（2）光心：光心是主光軸上的一點。（看做透鏡的中心）
主光軸
C2
C1
O
光心

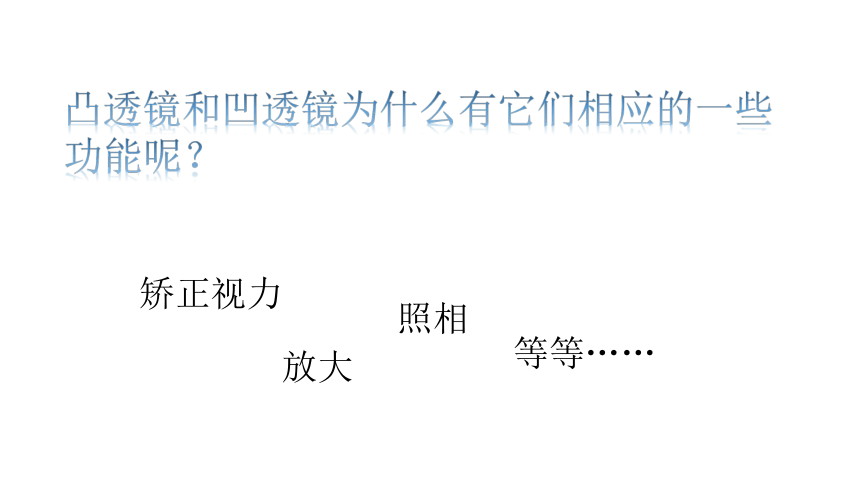

凸透鏡和凹透鏡為什么有它們相應的一些功能呢？
矯正視力
照相
放大
等等……
想一想：光通過透鏡傳播路徑會有什么改變呢？
·
·
O
O
主光軸
主光軸
請利用你們手中的器材將光線分別射入凸透鏡和凹透鏡，觀察光路會怎么變化。
凸透鏡對光有會聚作用
凹透鏡對光有發散作用
為什么光線經過凸透鏡會這樣偏折？
光線在凸透鏡兩個界面處發生了兩次折射
光線在凹透鏡兩個界面處發生了兩次折射
為什么光線經過凹透鏡會這樣偏折？
2.焦點和焦距
O
F
f
f
F
f
f
平行光線通過凸透鏡會聚的一點叫做焦點，用F表示
從焦點到透鏡的距離叫焦距，用符號f表示
凸透鏡有兩個實焦點，凹透鏡有兩個虛焦點
凸透鏡的三條特殊光線
1.平行于主光軸的光線經凸透鏡折射后過焦點。
2.過焦點的光線經凸透鏡折射后平行于主光軸。
3.過光心的光線經凸透鏡折射后方向不改變。
1.如何判斷這個眼鏡是凸透鏡還是凹透鏡？
（1）用手去摸，中間厚、兩邊薄的為凸透鏡。
（2）透鏡正對著太陽光移動，另一側能得到最小最亮的點為凸透鏡，出現一個暗圈的為凹透鏡。
（3）能作為放大鏡使用的是凸透鏡。把透鏡放在字的附近去看字，能起放大作用的是凸透鏡，縮小的是凹透鏡。
思考
2.如何測量這些放大鏡的焦距？
找一張白紙和一把刻度尺，讓凸透鏡正對太陽光，移動凸透鏡到白紙的距離，使光在白紙上得到一個最小最亮的光點，用刻度尺測出此時亮點到凸透鏡的距離就是該凸透鏡的焦距。
一、透鏡的分類
1.凸透鏡：中間厚，邊緣薄
2.凹透鏡：中間薄，邊緣厚
3.幾個名詞：主光軸，光心，焦點，焦距
二、透鏡對光線的作用
1.凸透鏡對光線有會 聚作用
2.凹透鏡對光線有發 散作用
課堂小結
三、透鏡的三條特殊光線
1．常言道，水火不相容，但用透明冰塊磨制成一個光學器件時可以“用冰取火”，則可以把冰塊磨成( )
A．凹透鏡 B．凸透鏡
C．平面鏡 D．凸面鏡
2．如圖所示，F是透鏡的焦點，其中錯誤的光路圖是( )
當堂練習
B
C
謝謝
