2.3凸透鏡成像（第二課時）

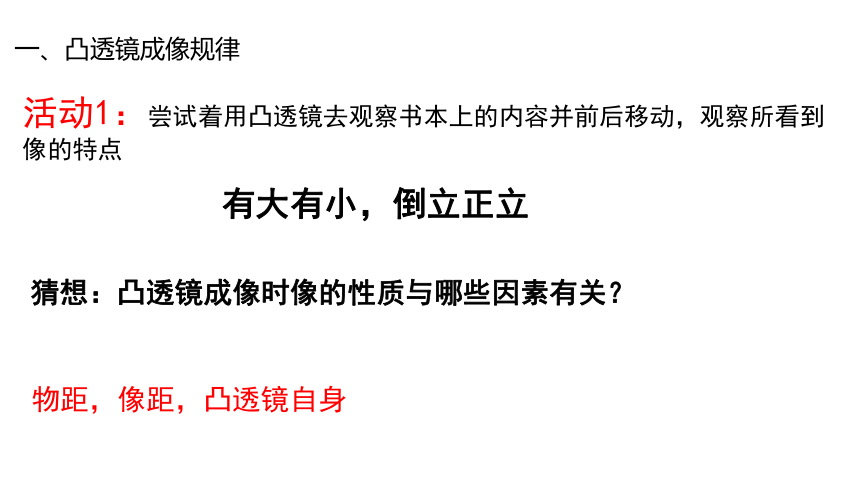

一、凸透鏡成像規律
活動1：嘗試著用凸透鏡去觀察書本上的內容并前后移動，觀察所看到像的特點
有大有小，倒立正立
猜想：凸透鏡成像時像的性質與哪些因素有關？
物距，像距，凸透鏡自身
實驗前置問題：

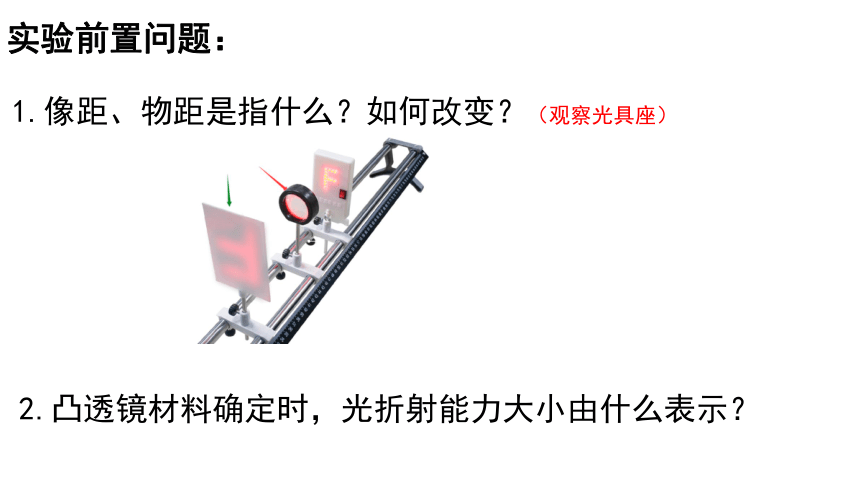

1.像距、物距是指什么？如何改變？（觀察光具座）
2.凸透鏡材料確定時，光折射能力大小由什么表示？

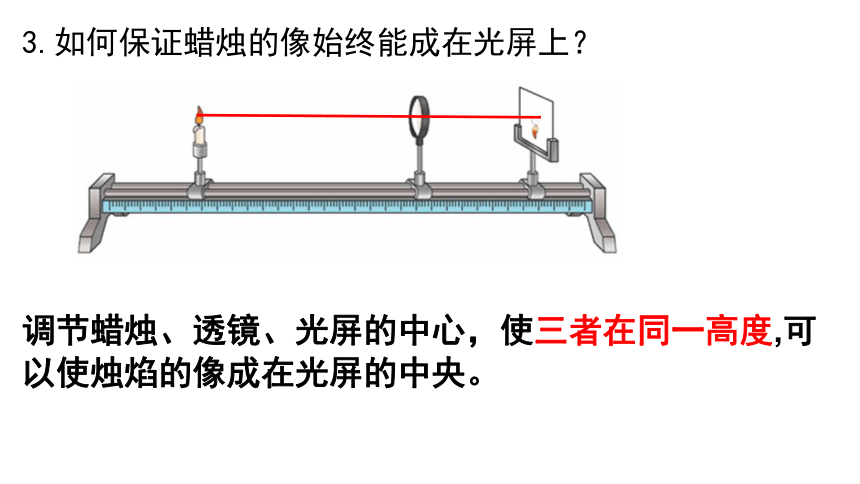

3.如何保證蠟燭的像始終能成在光屏上？
調節蠟燭、透鏡、光屏的中心，使三者在同一高度,可以使?fàn)T焰的像成在光屏的中央。

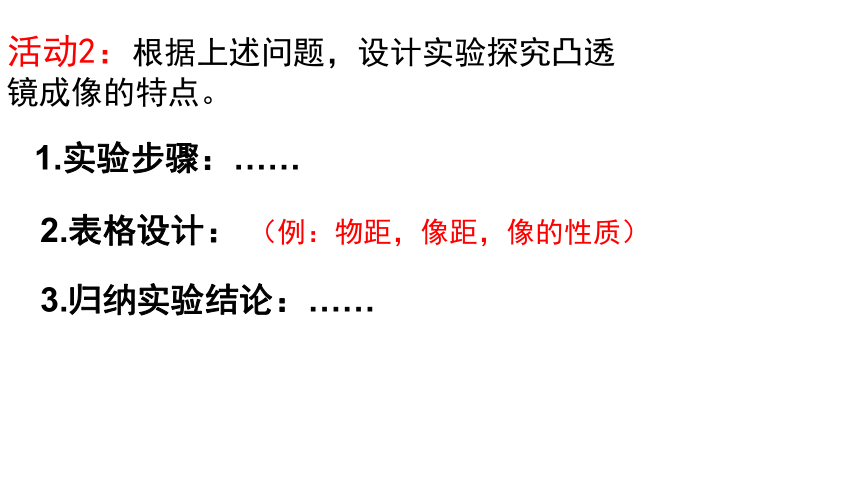

活動2：根據上述問題，設計實驗探究凸透鏡成像的特點。
1.實驗步驟：……
2.表格設計： （例：物距，像距，像的性質）
3.歸納實驗結論：……

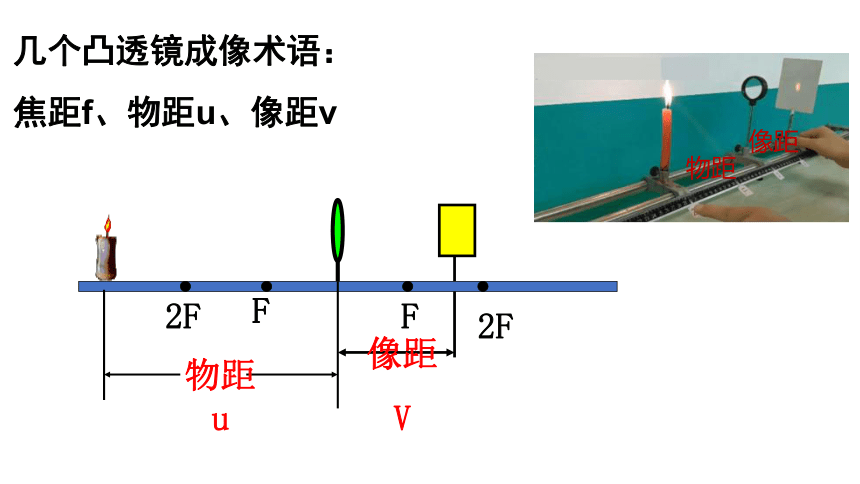

幾個凸透鏡成像術語：
焦距f、物距u、像距v
F
F
2F
2F
物距u
像距
V
物距
像距

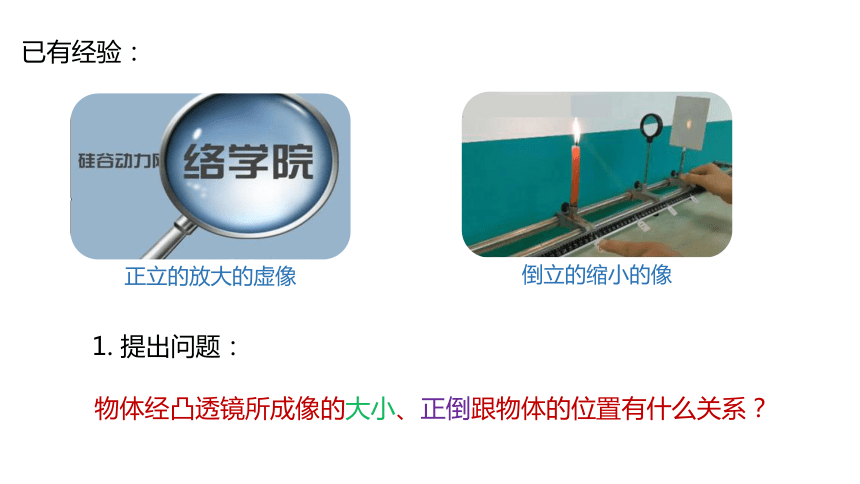

已有經驗：
正立的放大的虛像
倒立的縮小的像
1. 提出問題：
物體經凸透鏡所成像的大小、正倒跟物體的位置有什么關系？
2. 建立猜想：
物體經凸透鏡所成像的大小、正倒可能跟物體與凸透鏡的距離有關。
3. 設計實驗和進行實驗：
實驗器材:
蠟燭、凸透鏡、光屏、光具座、火柴
4. 記錄實驗數據：
將測量的結果記錄在表中。
像的性質 實驗次數 物距（厘米） 像距（厘米）
倒立、縮小的像 1
2
倒立、等大的像 1
倒立、放大的像 1
2
正立、放大的像 1
2
32 13.5
25 16.5
20 20
18 20.4
15 21.3
8.5
6.5
5. 分析與論證：
分析上述實驗數據，歸納凸透鏡成像的規律。
6. 實驗結論：
物距與焦距關系 像的性質
倒立或正立 放大或縮小 實像或虛像
u＝f
u＞2f 倒立 縮小 實像
u＝2f 倒立 等大 實像
f＜u＜2f 倒立 放大 實像
u＜f 正立 放大 虛像
不成像
f＜v＜2f
v＝2f
v＞2f
像物同側
像距與焦距關系
7.實驗反思
（1）你從下表中還可歸納出凸透鏡成像的哪些特點？
物距與焦距關系 像的性質 像距與焦距關系
倒立或正立 放大或縮小 實像或虛像 u＞2f 倒立 縮小 實像 f＜v＜2f
u＝2f 倒立 等大 實像 v＝2f
f＜u＜2f 倒立 放大 實像 v＞2f
u＝f 不成像
u＜f 正立 放大 虛像
②成實像時，物距變小，像距變大，像變大；
①實像是倒立的，虛像是正立的；
④焦點是實像和虛像的分界點，
二倍焦距是縮小像和放大像的分界點。
③物距大于像距成縮小的實像、物距小于像距成放大的實像；
（2）什么情況下，像與物在凸透鏡兩側？什么情況下像與物在凸透鏡同側？
u>f，成實像時物像異側；
（3）為什么蠟燭放在凸透鏡的焦點處不能成像？
燭焰射出的光線經凸透鏡折射后，平行射出，不會會聚成像。
（4）如果用不透光的黑紙片擋住凸透鏡上半部分，凸透鏡成像有什么變化？
成像大小不變，放大或縮小倍數不變，像的亮度變暗。
一、凸透鏡成像的幾個術語
1.焦距：從焦點到透鏡的距離
2.物距：物體到凸透鏡的距離
3.像距：像到凸透鏡的距離
二、凸透鏡成像規律
1.u>2f f2.u=2f v=2f 倒立等大實像
3.f2f 倒立放大實像
4.u課堂小結
1.某凸透鏡焦距為15cm，若將一物體放在此透鏡前25cm處，則可在透鏡的另一側得到一個（ )
A．倒立、放大的實像 B．倒立、縮小的實像
C．正立、放大的虛像 D．正立、縮小的虛像
2.小明同學做凸透鏡成像的實驗時，將點燃的蠟燭放在凸透鏡前，在光屏上得到清晰的倒立、放大的實像，保持透鏡位置不變，把蠟燭與光屏的位置對換，則 (　　)
A．光屏上有倒立、縮小的實像
B．光屏上有倒立、放大的實像
C．光屏上有正立、等大的虛像
D．光屏上沒有像
當堂練習
A
A
