第三章 信息系統的網絡組建

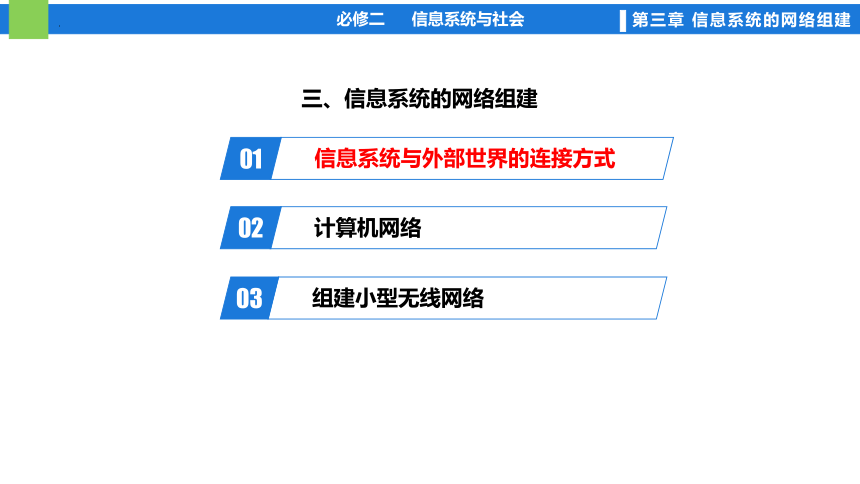

三、信息系統的網絡組建
01
信息系統與外部世界的連接方式
03
組建小型無線網絡
02
計算機網絡
互聯網

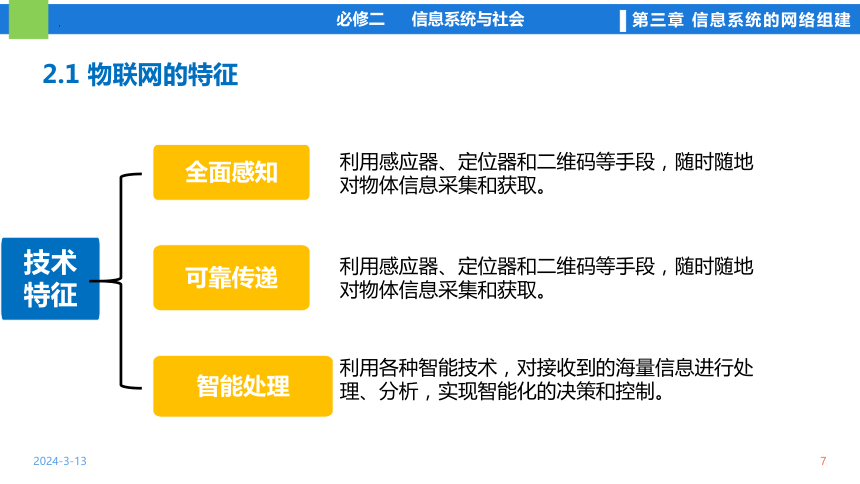

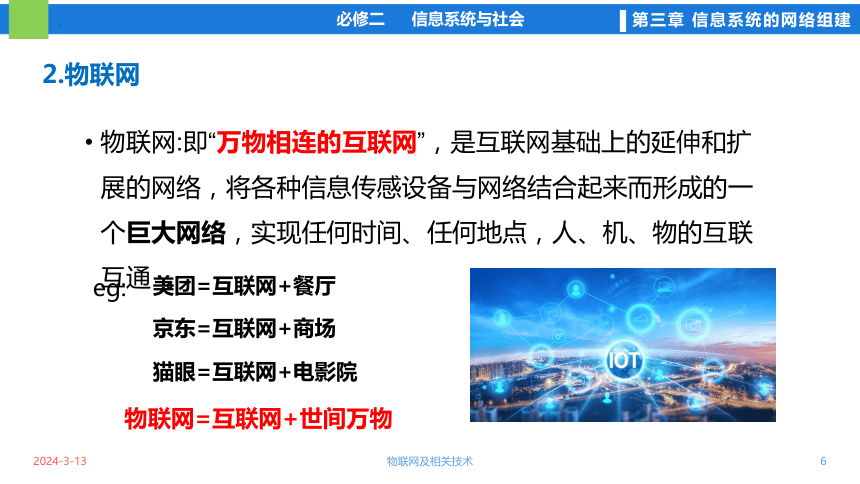

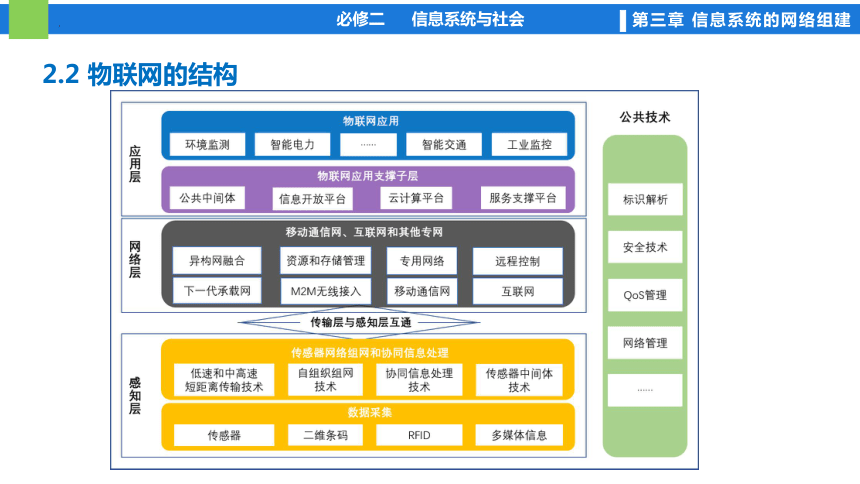

物聯網及相關技術物聯網三個階段人-機對話計算機-計算機對話物-物對話1.信息系統與外部世界連接方式的演變物聯網及相關技術物聯網:即“萬物相連的互聯網”，是互聯網基礎上的延伸和擴展的網絡，將各種信息傳感設備與網絡結合起來而形成的一個巨大網絡，實現任何時間、任何地點，人、機、物的互聯互通 。eg:京東=互聯網+商場美團=互聯網+餐廳貓眼=互聯網+電影院物聯網=互聯網+世間萬物2.物聯網技術特征全面感知可靠傳遞智能處理利用感應器、定位器和二維碼等手段，隨時隨地對物體信息采集和獲取。利用感應器、定位器和二維碼等手段，隨時隨地對物體信息采集和獲取。利用各種智能技術，對接收到的海量信息進行處理、分析，實現智能化的決策和控制。2.1物聯網的特征2.2 物聯網的結構

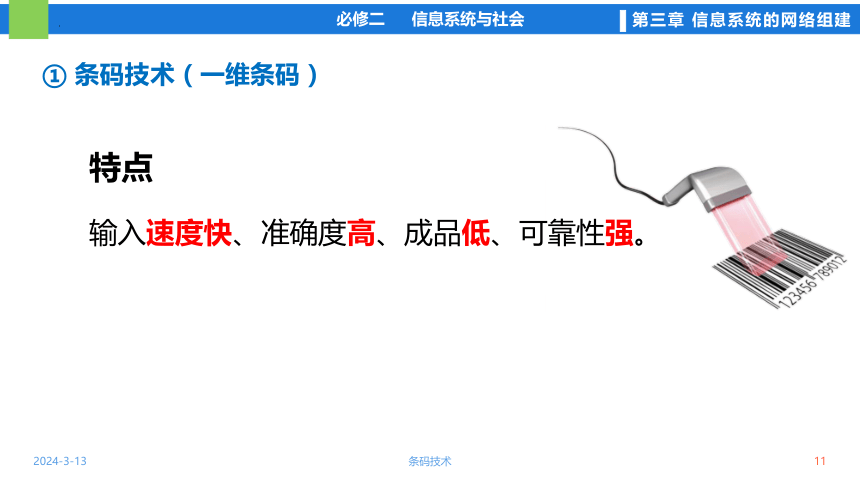

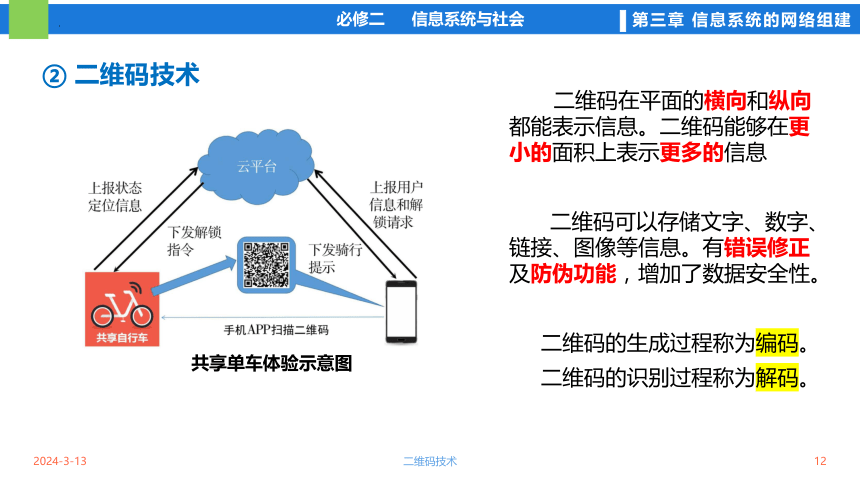

傳感技術條碼技術二維碼技術射頻識別嵌入式技術2.3物聯網技術相關技術條形碼是將寬度不等的多個黑條和白條，按照一定的編碼規則排成平行線圖案，用以表達一組數字或字母符號信息的圖形標識符。條碼技術黑條（簡稱條）白條（簡稱空）二進制數1二進制數0對應對應每一種物品，它的編碼是唯一的①條碼技術（一維條碼）輸入速度快、準確度高、成品低、可靠性強。條碼技術特點①條碼技術（一維條碼）二維碼技術二維碼在平面的橫向和縱向都能表示信息。二維碼能夠在更小的面積上表示更多的信息二維碼可以存儲文字、數字、鏈接、圖像等信息。有錯誤修正及防偽功能，增加了數據安全性。二維碼的生成過程稱為編碼。二維碼的識別過程稱為解碼。共享單車體驗示意圖②二維碼技術射頻識別是一種非接觸式的自動識別技術。射頻識別系統的組成：電子標簽（核心）、閱讀器、主機系統RFID③射頻識別RFIDradio frequency identification--塑造互聯網的五官傳感技術作為信息獲取的重要手段，與通信技術和計算機技術共同構成信息技術的三大支柱。傳感技術計算機技術通信技術傳感技術④傳感技術傳感器
概念：傳感器是連接物理世界與電子世界的重要媒介。
組成：敏感元件、轉換元件、基本電路
特點：嵌入在物理設備中的。
④傳感技術
傳感器功能與人類五大感覺器官對比聲敏傳感器化學傳感器光敏傳感器氣敏傳感器壓敏、溫敏、濕敏等傳感器視覺聽覺嗅覺味覺觸覺包括紅外線傳感器、紫外線傳感器、色彩傳感器等用于檢測在氣體、液體或固體中傳播的機械振動用于檢測氣體濃度或成分用于檢測各種化學物質及其濃度能感受壓力和環境溫度、濕度等傳感技術④傳感技術非接觸體溫槍紅外溫度傳感器聲控開關聲音傳感器自動門紅外傳感器電子秤壓力傳感器自動烘干機紅外傳感器嵌入式系統以應用為中心，以現代計算機技術為基礎，軟硬件可裁剪，適應應用系統對功能、可靠性、成本、體積、功耗嚴格要求的專用計算機系統。嵌入式技術嵌入式系統：計算機系統手機、iPad特定化的設備⑤嵌入式系統技術物聯網的相關技術嵌入式技術課堂練習：
1、RFID技術是指（ ）。A、射頻識別技術 B、紅外線技術 C、藍牙技術 D、網絡技術
2、下圖中所示的是（ ）。A、光敏傳感器 B、氣體傳感器 C、條形碼識別器 D、溫度傳感器
A
C
3、以下（ ）不屬于物聯網分層。A、感知層 B、網絡層 C、應用層 D、傳輸層
4、物聯網連接的是物理世界和（ ）
A、現實世界 B、虛擬世界 C、信息世界 D、人類世界
4、我們常常說的WWW是指（ ）。
A、互聯網 B、物聯網 C、萬維網 D、泛在網
課堂練習：
D
A
C
6、智能手表屬于一種智能穿戴設備，很多智能手表功能豐富，語音搜索、定位跟蹤、心率監測、智能鍛煉、睡眠質量監測......這些功能實現的基礎是（ ） A、傳感技術 B、射頻識別技術 C、嵌入式系統技術 D、移動互聯網技術
課堂練習：
A
三、信息系統的網絡組建
01
信息系統與外部世界的連接方式
03
組建小型無線網絡
02
計算機網絡
猜一猜，哪個是光纖（光纜）？
1、光纖
光纖通常由非常透明的石英玻璃拉成細絲(直徑8~100μm)，纖芯外面包圍著一層光折率比纖芯低的包層，外包層是一塑料護套。
特點：
傳輸距離長、傳輸速率高、抗干擾能力強
適用于高性能、高安全性的網絡
光纖示意圖　　　　　　　　　　　
2、雙絞線
由兩根具有絕緣保護層的銅導線相互纏繞組成
特點：
傳輸距離短、傳輸速率較低、抗干擾能力弱
局域網中的計算機接入網絡必須使用網絡適配器，俗稱“網卡”
　　
功能：用于實現計算機網絡之間得信號傳輸，分為有線網卡和無線網卡
　　
3、網卡
是一種在通信系統中完整信息交換的設備
功能：將數據包發送到正確的位置
　　
4、交換機
是用于連接不同網絡間的設備，路由器分為有線路由器和無線路由器。
5、路由器
用于實現數字信號和光信號的轉換
6、光貓
小明小紅光貓光貓雙絞線雙絞線光纖雙絞線雙絞線光纖互聯網無線路由器無線路由器小明小紅無線路由器光貓無線路由器光貓雙絞線雙絞線光纖雙絞線光纖互聯網交換機雙絞線雙絞線交換機雙絞線計算機網絡的定義：多臺地理上分散的、具有獨立功能的計算機通過傳輸介質和通信設備連接、實現數據通信、資源共享！三、信息系統的網絡組建
01
信息系統與外部世界的連接方式
03
組建小型無線網絡
02
計算機網絡
網絡知識連連看IrDA第五代移動通信技術Wi-Fi藍牙紅外數據傳輸一、無線網絡的接入方式特點：1、有2G、3G、4G以及5G等移動互聯網絡2、移動通信網絡覆蓋范圍廣、信號相對穩定圖1.1 5G標識圖1.2手機4G入網時的狀態移動通信網絡接入特點：1、傳輸速率高2、傳輸距離較長3、保密性好4、通信可靠圖1.3 Wi-Fi標識圖1.4手機Wi-Fi入網時的狀態Wi-Fi（Wireless Fidelity）接入一、無線網絡的接入方式特點：1、是一種短距離、低成本的無線接入技術2、主要應用于近距離的數據傳輸業務，支持語音和數據通信圖1.5藍牙標識圖1.6手機連接藍牙耳機的狀態藍牙技術一、無線網絡的接入方式特點：
1、是一種采用紅外線傳遞數據的技術
2、是一種點對點的傳輸方式
3、其傳輸要求點與點之間沒有障礙物（紅外線波長較短，衍射能力較差）
圖1.7 空調遙控器
圖1.8 電視遙控器
紅外數據傳輸（IrDA）
一、無線網絡的接入方式
特點：
1、短距離、功耗低、低速率下的無線通信技術
ZigBee（紫蜂）
一、無線網絡的接入方式
特點：
1、NFC是一種提供輕松、安全、迅速的通信的無線連接技術
NFC
一、無線網絡的接入方式
特點：
1、傳輸速率快、安全性能高、功耗低
超寬頻（Ultra）
一、無線網絡的接入方式
硬件設備連連看
無線網卡
路由器
調制解調器
交換機
是一種采用無線信號進行數據傳輸的設備
功能：用于實現計算機網絡之間得信號傳輸，分為有線網卡和無線網卡
1、網卡（網絡適配器）
外置天線USB無線網卡
PCI無線網卡
二、無線網絡的設備功能與選型
是一種在通信系統中完整信息交換的設備
功能：將數據包發送到正確的位置
一般局域網中有多臺計算機，且路由器的插口不夠用時，就需要加交換機
　
2、交換機
二、無線網絡的設備功能與選型
是用于連接不同網絡間的設備，路由器分為有線路由器和無線路由器。
3、路由器
普通有線路由器
無線路由器
二、無線網絡的設備功能與選型
是一種用于實現數字信號和光信號的轉換的設備
4、光貓
二、無線網絡的設備功能與選型
31、將電腦網卡接口與無線路由器任一LAN口用雙絞線連接2、將無線路由器WAN口與ADSL Modem的LAN口用雙絞線連接3、將無線路由器及ADSL Modem的電源口接上電源適配器圖3.1無線網絡接線圖圖3.2小型無線網絡接線圖無線網絡設備的連接三、無線網絡的組建與配置三、無線網絡的組建與配置
3、設置無線網絡訪問權限，如可以設置允許哪些移動終端訪問此無線網絡
4、設置接入設備自動獲取IP地址時可以獲取的地址范圍
5、安全設置，如設置IP過濾、防網絡攻擊等
6、系統設置，如恢復出廠設置、重啟路由器等
無線網絡的配置
三、無線網絡的組建與配置
Wi-Fi接入方式
圖3.5 計算機搜索到的無線網絡信號
終端設備的接入
無線網絡的接入方式（1）移動通信網絡接入（2）Wi-Fi（Wireless Fidelity）接入（3）藍牙技術（Bluetooth Technology）（4）紅外數據傳輸（IrDA）（5）其它無線接入方式無線網絡的組建與配置（1）無線網絡設備的連接（2）無線網絡的配置（3）終端設備的接入無線網絡的設備功能與選型（1）無線網卡（2）路由器（3）調制解調器（4）交換機課堂小結5
1. 在數據通信中，可以讓數據信號與模擬信號互換的是（ ）
A. 調制解調器 B. 交換機 C. 路由器 D. 電話線
答案 A
解析：選項A,調制解調器是一種可以將數字信號與模擬信號調制轉換的裝置。選項B，交換機的作用是將一些機器連接起來組成一個局域網，并為接入交換機的任意兩個網絡節點提供獨享的電信號通路。選項C，路由器是一種用于不同網絡間的連接設備；選項D，電話線是一種數據傳輸媒介。故此題答案為A。
課堂練習
2. 無線網絡的接入方式不包括（ ）
A. 移動通信網絡接入 B. Ｗi-Fi接入
C. IrDA接入 D. ADSL電話線接入技術
答案 D
解析：無線網絡的接入方式有：移動通信網絡接入、Ｗi-Fi接入、藍牙接入、IrDA接入等。選項D，ADSL電話線接入技術屬于有線網絡的接入方式，故此題答案為D。
課堂練習
3. 路由器的作用是（ ）
A. 判斷網絡地址和選擇IP路徑 B. 數據傳輸
C. 模擬信號轉為數字信號 D. 信息交換
答案 A
解析：路由器是一種用于不同網絡間的連接設備，會根據信道的情況自動選擇和設定路由，以最佳路徑、按前后順序發送信號，具有判斷網絡地址和選擇IP路徑的作用，可以實現自動撥號接入互聯網。故此題答案為A。
課堂練習
4. 已知一臺主機的IP地址為：192.168.28.37，請問該主機的IP地址是（ ）類IP地址？
A. Ａ類 B. Ｂ類 C. Ｃ類 D. Ｄ類
答案 C
解析：A類IP地址的網絡號范圍是1~127；B類IP地址的網絡號范圍是128~191；C類IP地址的網絡號范圍是192~223；D類IP地址的網絡號范圍是224~239。故此題答案為C。
課堂練習
感謝聆聽
thanks for
listening
