有界磁場的圓周運動

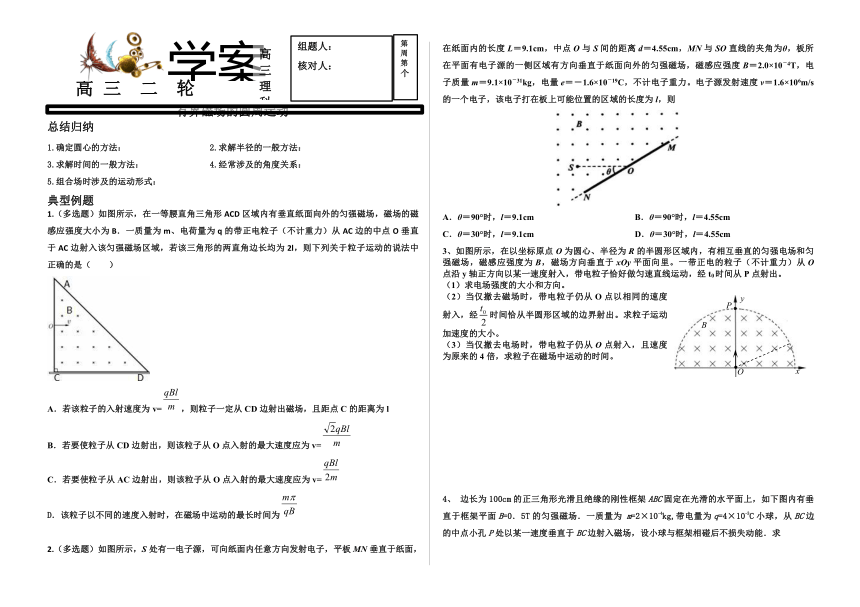

總結歸納
1.確定圓心的方法： 2.求解半徑的一般方法：
3.求解時間的一般方法： 4.經常涉及的角度關系：
5.組合場時涉及的運動形式：
典型例題
1.（多選題）如圖所示，在一等腰直角三角形ACD區域內有垂直紙面向外的勻強磁場，磁場的磁感應強度大小為B．一質量為m、電荷量為q的帶正電粒子（不計重力）從AC邊的中點O垂直于AC邊射入該勻強磁場區域，若該三角形的兩直角邊長均為2l，則下列關于粒子運動的說法中正確的是（　　）
A．若該粒子的入射速度為v=，則粒子一定從CD邊射出磁場，且距點C的距離為l
B．若要使粒子從CD邊射出，則該粒子從O點入射的最大速度應為v=
C．若要使粒子從AC邊射出，則該粒子從O點入射的最大速度應為v=
D．該粒子以不同的速度入射時，在磁場中運動的最長時間為
2.（多選題）如圖所示，S處有一電子源，可向紙面內任意方向發射電子，平板MN垂直于紙面，在紙面內的長度L＝9.1cm，中點O與S間的距離d＝4.55cm，MN與SO直線的夾角為θ，板所在平面有電子源的一側區域有方向垂直于紙面向外的勻強磁場，磁感應強度B＝2.0×10－4T，電子質量m＝9.1×10－31kg，電量e＝－1.6×10－19C，不計電子重力。電子源發射速度v＝1.6×106m/s的一個電子，該電子打在板上可能位置的區域的長度為l，則
A．θ＝90°時，l＝9.1cm B．θ＝90°時，l＝4.55cm
C．θ＝30°時，l＝9.1cm D．θ＝30°時，l＝4.55cm
3、如圖所示，在以坐標原點O為圓心、半徑為R的半圓形區域內，有相互垂直的勻強電場和勻強磁場，磁感應強度為B，磁場方向垂直于xOy平面向里。一帶正電的粒子（不計重力）從O點沿y軸正方向以某一速度射入，帶電粒子恰好做勻速直線運動，經t0時間從P點射出。
（1）求電場強度的大小和方向。
（2）當僅撤去磁場時，帶電粒子仍從O點以相同的速度射入，經時間恰從半圓形區域的邊界射出。求粒子運動加速度的大小。
（3）當僅撤去電場時，帶電粒子仍從O點射入，且速度為原來的4倍，求粒子在磁場中運動的時間。

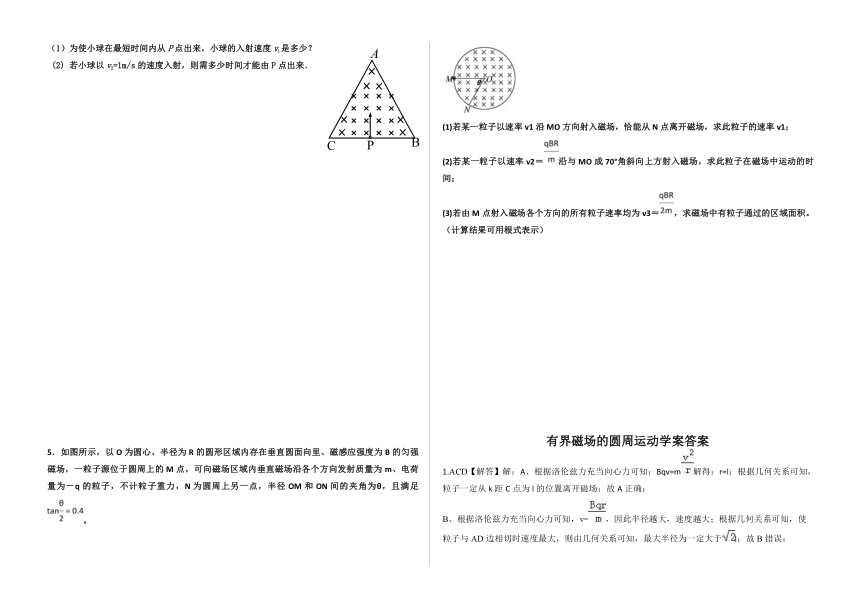

4、 邊長為100cm的正三角形光滑且絕緣的剛性框架ABC固定在光滑的水平面上，如下圖內有垂直于框架平面B=0．5T的勻強磁場．一質量為 m=2×10-4kg,帶電量為q=4×10-3C小球，從BC邊的中點小孔P處以某一速度垂直于BC邊射入磁場，設小球與框架相碰后不損失動能．求
（1）為使小球在最短時間內從P點出來，小球的入射速度v1是多少？
(2) 若小球以v2=1m/s的速度入射，則需多少時間才能由P點出來．
5．如圖所示，以O(shè)為圓心、半徑為R的圓形區域內存在垂直圓面向里、磁感應強度為B的勻強磁場，一粒子源位于圓周上的M點，可向磁場區域內垂直磁場沿各個方向發射質量為m、電荷量為－q的粒子，不計粒子重力，N為圓周上另一點，半徑OM和ON間的夾角為θ，且滿足。
(1)若某一粒子以速率v1沿MO方向射入磁場，恰能從N點離開磁場，求此粒子的速率v1；
(2)若某一粒子以速率v2＝沿與MO成70°角斜向上方射入磁場，求此粒子在磁場中運動的時間；
(3)若由M點射入磁場各個方向的所有粒子速率均為v3＝，求磁場中有粒子通過的區域面積。（計算結果可用根式表示）
有界磁場的圓周運動學案答案

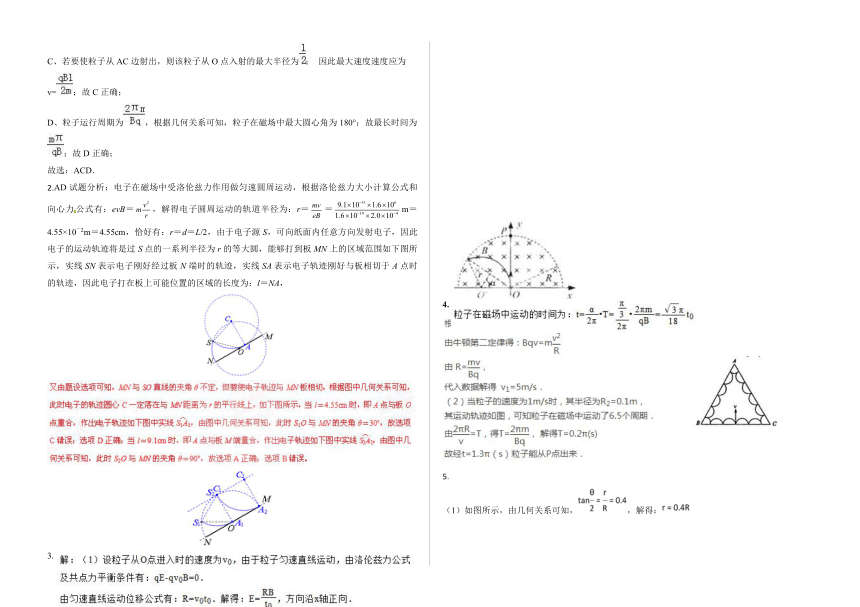

1.ACD【解答】解：A、根據洛倫茲力充當向心力可知：Bqv=m解得：r=l；根據幾何關系可知，粒子一定從k距C點為l的位置離開磁場；故A正確；
B、根據洛倫茲力充當向心力可知，v=，因此半徑越大，速度越大；根據幾何關系可知，使粒子與AD邊相切時速度最大，則由幾何關系可知，最大半徑為一定大于l；故B錯誤；
C、若要使粒子從AC邊射出，則該粒子從O點入射的最大半徑為； 因此最大速度速度應為v=；故C正確；
D、粒子運行周期為，根據幾何關系可知，粒子在磁場中最大圓心角為180°；故最長時間為；故D正確；
故選：ACD．
2.AD試題分析：電子在磁場中受洛倫茲力作用做勻速圓周運動，根據洛倫茲力大小計算公式和向心力公式有：evB＝，解得電子圓周運動的軌道半徑為：r＝＝m＝4.55×10－2m＝4.55cm，恰好有：r＝d＝L/2，由于電子源S，可向紙面內任意方向發射電子，因此電子的運動軌跡將是過S點的一系列半徑為r的等大圓，能夠打到板MN上的區域范圍如下圖所示，實線SN表示電子剛好經過板N端時的軌跡，實線SA表示電子軌跡剛好與板相切于A點時的軌跡，因此電子打在板上可能位置的區域的長度為：l＝NA，
3.
4.
5.
（1）如圖所示，由幾何關系可知，，解得：
粒子在磁場中做圓周運動，洛倫茲力提供向心力：，解得：
（2）粒子在勻強磁場中做勻速圓周運動，洛倫茲力提供向心力，設軌跡半徑為
洛倫茲力提供向心力：，得，其中，解得：
粒子沿與與MO成70°方向進入磁場，設粒子從區域邊界P射出，其運動軌跡如圖所示：
由圖中幾何關系可知粒子軌跡所對應的圓心角為α=160°
粒子運動周期：
則粒子在磁場中的運動的時間：
（3）粒子沿各個方向以進入磁場做勻速圓周時的軌跡半徑都為，且不變，如圖所示
由圖可知，粒子在磁場中通過的面積等于以為圓心的扇形的面積、以M為圓心的扇形的面積和以O(shè)點為圓心的圓弧MQ與直線MQ圍成的面積之和。
，，
所以：
自助作業
1．物理學家通過艱苦的實驗來探究自然的物理規律，為人類的科學做出了巨大貢獻，值得我
們敬仰，下列描述中符合物理學史實的是（ ）
A．開普勒發現了行星運動三定律，從而提出了日心學說
B．牛頓發現了萬有引力定律但并未測定出引力常量G
C．奧斯特發現了電流的磁效應并提出了分子電流假說
D．法拉第發現了電磁感應現象并總結出了判斷感應電流方向的規律
2．在如圖所示電路中，電源電動勢為E，內阻為r，電流表A、二極管和電壓表V1、V2均為理
想電表，R1為定值電阻，R2為滑動變阻器。閉合開關S，當R2的滑動觸頭P向下滑動的過程中
（ ）
A．電壓表V1的示數增大，電壓表V2的示數減小
B．電壓表V1示數的變化量的絕對值與電壓表V2示數的變化量的絕對值相等
C．電容器上的電壓與電流表A示數的比值不變
D．電壓表V1示數的變化量與電流表A示數的變化量的比值保持不變
3.如圖所示，一勁度系數為k的輕質彈簧，上端固定，下端連一質量為m的物塊A，A放在質量也為m的托盤B上，以FN表示B對A的作用力，x表示彈簧的伸長量．初始時，在豎直向上的力F作用下系統靜止，且彈簧處于自然狀態(x＝0)．現改變力F的大小，使B以的加速度勻加速向下運動(g為重力加速度，空氣阻力不計)，此過程中FN或F隨x變化的圖象正確的是 (　　)
4. 圖中的變壓器為理想變壓器，原線圈匝數與副線圈匝數之比為10 ∶1，變壓器的原線圈接如圖所示的正弦式交流電，電阻和電容器連接成如圖所示的電路，其中，電容器的擊穿電壓為8V，電壓表V為理想交流電表，開關S處于斷開狀態，則下列說法正確的是（ ）
A．電壓表V的讀數約為5.07V
B．電流表A的讀數為0.05A
C．電阻R2上消耗的功率為2.5W
D．若閉合開關S，電容器會被擊穿
5.如圖所示，一點電荷固定在光滑水平面上的O點，虛線a、b、c、d是點電荷激發電場的四條等距離的等勢線。一個帶電小滑塊從等勢線d上的1處以水平初速度v0運動，結果形成了實線所示的小滑塊運動軌跡。1、2、3、4、5是等勢線與小滑塊運動軌跡的一些交點，由此可以判定錯誤的是（ ）
A．固定電荷與小滑塊電性一定相同
B．在1、2、3、4、5五個位置上小滑塊具有的動能與電勢能之和一定相等
C．在整個過程中小滑塊的加速度先變大后變小
D．小滑塊從位置1到2和從位置3到4的過程中，電場力做功的大小關系是W12＝3W34
6．如圖所示，置于豎直面內的光滑金屬圓環半徑為r，質量為m的帶孔小球穿于環上，同時有一長為r的細繩一端系于圓環最高點，當圓環以角速度繞豎直直徑轉動時， (　　)
A．細繩對小球的拉力可能為零
B．細繩和金屬圓環對小球的作用力大小可能相等
C．細繩對小球拉力與小球的重力大小不可能相等
D．當時，金屬圓環對小球的作用力為零
7.如圖所示，一個半徑為R的導電圓環與一個軸向?qū)ΨQ的發散磁場處處正交，環上各點的磁感應強度B大小相等，方向均與環面軸線方向成θ角（環面軸線為豎直方向）。若導線環上載有如圖所示的恒定電流I，則下列說法正確的是（ ）
A. 導電圓環有收縮的趨勢
B. 導電圓環所受安培力方向豎直向上
C. 導電圓環所受安培力的大小為2BIR
D. 導電圓環所受安培力的大小為3πBIRsinθ
8．如圖所示，一輕繩吊著粗細均勻的棒，棒下端離地面高H，上端套著一個細環．棒和環的質量均為m，相互間最大靜摩擦力等于滑動摩擦力，大小為kmg(k>1)．?dāng)嚅_(kāi)輕繩，棒和環自由下落．假設棒足夠長，與地面發生碰撞時，觸地時間極短，無動能損失．棒在整個運動過程中始終保持豎直，空氣阻力不計．則 (　　)
A．從斷開輕繩到棒和環都靜止的過程中，環相對于棒有往復運動，但總位移向下
B．棒第一次與地面碰撞彈起上升過程中，棒和環都做勻減速運動
C．從斷開輕繩到棒和環都靜止的過程中，環相對于地面始終向下運動
D．從斷開輕繩到棒和環都靜止，摩擦力做的總功為－
9．(6分)將兩根自然長度相同、勁度系數不同、粗細也不同的彈簧套在一起，看做一根新彈簧，設原粗彈簧(記為A)勁度系數為k1，原細彈簧(記為B)勁度系數為k2，套成的新彈簧(記為C)勁度系數為k3.關于k1、k2、k3的大小關系，同學們做出了如下猜想：
甲同學：和電阻并聯相似，可能是＝＋
乙同學：和電阻串聯相似，可能是k3＝k1＋k2
丙同學：可能是k3＝
(1)為了驗證猜想，同學們?cè)O(shè)計了相應的實驗．(裝置見圖甲)
(2)簡要實驗步驟如下，請完成相應填空．
①將彈簧A懸掛在鐵架臺上，用刻度尺測量彈簧A的自然長度L0；
②在彈簧A的下端掛上鉤碼，記下鉤碼的個數n、每個鉤碼的質量m和當?shù)氐闹亓铀俣却笮，并用刻度尺測量彈簧的長度L1；
③由F＝____計算彈簧的彈力，由x＝L1－L0計算彈簧的伸長量，由k＝計算彈簧的勁度系數；
④改變____，重復實驗步驟②、③，并求出彈簧A的勁度系數的平均值k1；
⑤僅將彈簧分別換為B、C，重復上述操作步驟，求出彈簧B、C的勁度系數的平均值k2、k3.比較k1、k2、k3并得出結論．
(3)圖乙是實驗得到的圖線，由此可以判斷____同學的猜想正確．
10．(10分)電壓表改裝前需要測量其內阻，測量電壓表內阻的電路如圖甲，所用電源為內阻可以忽略的干電池，定值電阻R1＝8 000 Ω，R2＝4 000 Ω.
(1)閉合S1，斷開S2，調節電阻箱R，記下多組R的大小及其對應的電壓表示數U；
(2)閉合S1，____，同樣調節電阻箱R，記下多組R的大小及其對應的電壓表示數U；將以上兩次測得的多組數據，分別在坐標紙上描點連線，得到如圖乙中所示兩條圖線；
(3)利用圖線數據得出電源電動勢E＝____，求出電壓表內阻Rv＝____.兩圖線的交點的橫坐標設為R0，還可用物理量符號R0、R1、R2表示Rv＝　 　.判斷斷開S2時，所得數據描繪的是圖線____.(選填“AB”或“CD”)
自助作業參考答案：
1-8： B D D C D CD AB BCD
9.（6分）③nmg　 ④鉤碼的個數 （3）乙
10.（10分）（2）閉合S2 （3）3.0 V 5000 Ω AB
