第15章 電學模塊突破（模塊5 生活用電）
【考情聚焦】
考試 命題 年份 重要考點 分值 題型 熱度
2014~2023 家庭電路的連接 1~3 選擇題、填空題
安全用電
電路故障分析與排除
課標 要求 1.了解家庭電路的組成。 2.有安全用電和節約用電的意識 (2022版課標與2011版課標要求基本相同)
【回歸教材】
教材連接 人教:八上第一章P9~P25　蘇科:八上第五章P101~P122　北師大:八上第二章P37~P40、八上第三章P58~P74
知識清單
考點1 家庭電路
示意圖
進戶線 輸送電能 家庭電路有兩根進戶線,一根叫② ,與大地之間的電壓為220 V;另一根叫③ ,與大地之間的電壓為0 V,零線和火線之間的電壓也是220 V

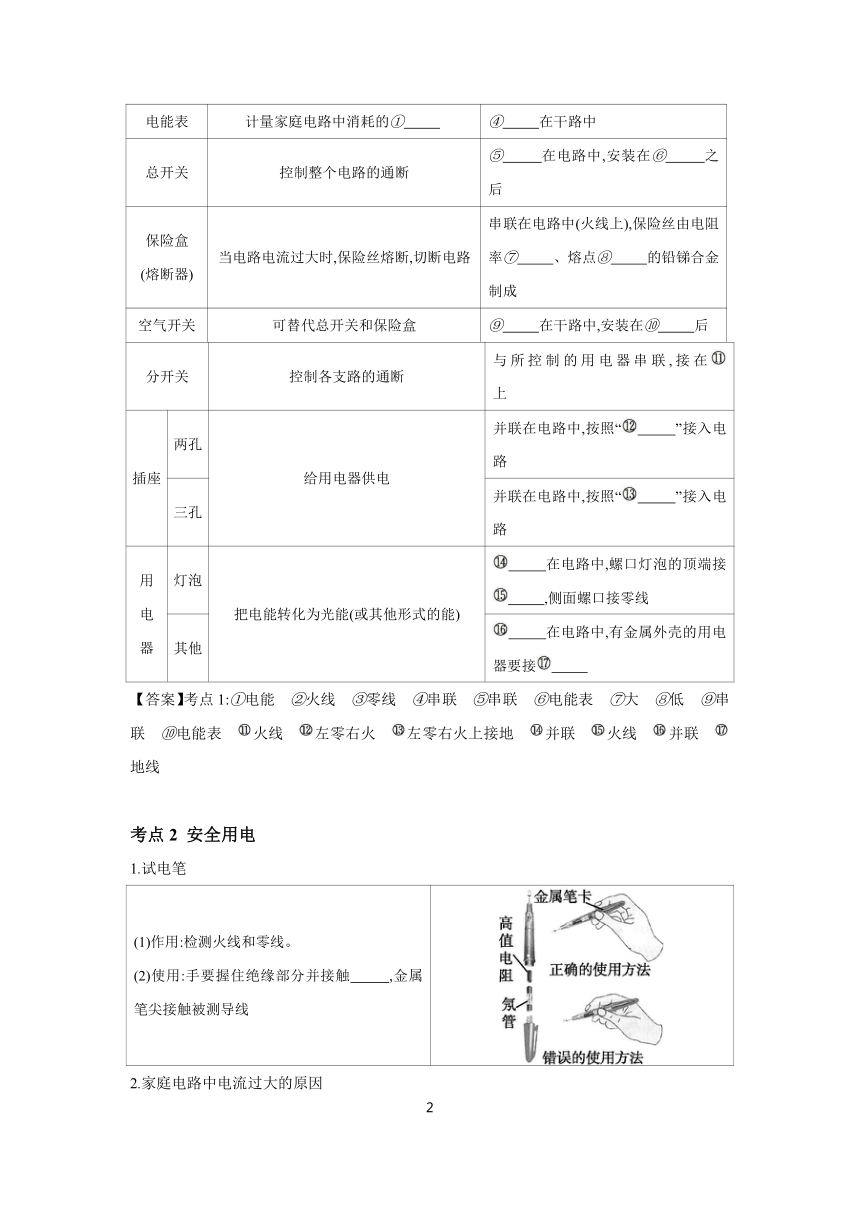

電能表 計量家庭電路中消耗的① ④ 在干路中
總開關 控制整個電路的通斷 ⑤ 在電路中,安裝在⑥ 之后
保險盒 (熔斷器) 當電路電流過大時,保險絲熔斷,切斷電路 串聯在電路中(火線上),保險絲由電阻率⑦ 、熔點⑧ 的鉛銻合金制成
空氣開關 可替代總開關和保險盒 ⑨ 在干路中,安裝在⑩ 后
分開關 控制各支路的通斷 與所控制的用電器串聯,接在 上
插座 兩孔 給用電器供電 并聯在電路中,按照“ ”接入電路
三孔 并聯在電路中,按照“ ”接入電路
用 電 器 燈泡 把電能轉化為光能(或其他形式的能) 在電路中,螺口燈泡的頂端接 ,側面螺口接零線
其他 在電路中,有金屬外殼的用電器要接
【答案】考點1:①電能?、诨鹁€?、哿憔€　④串聯?、荽?lián)?、揠娔鼙怼、叽蟆、嗟汀、岽?lián)　⑩電能表　火線　左零右火　左零右火上接地　并聯　火線　并聯　地線
考點2 安全用電
1.試電筆
(1)作用:檢測火線和零線。 (2)使用:手要握住絕緣部分并接觸 ,金屬筆尖接觸被測導線
2.家庭電路中電流過大的原因

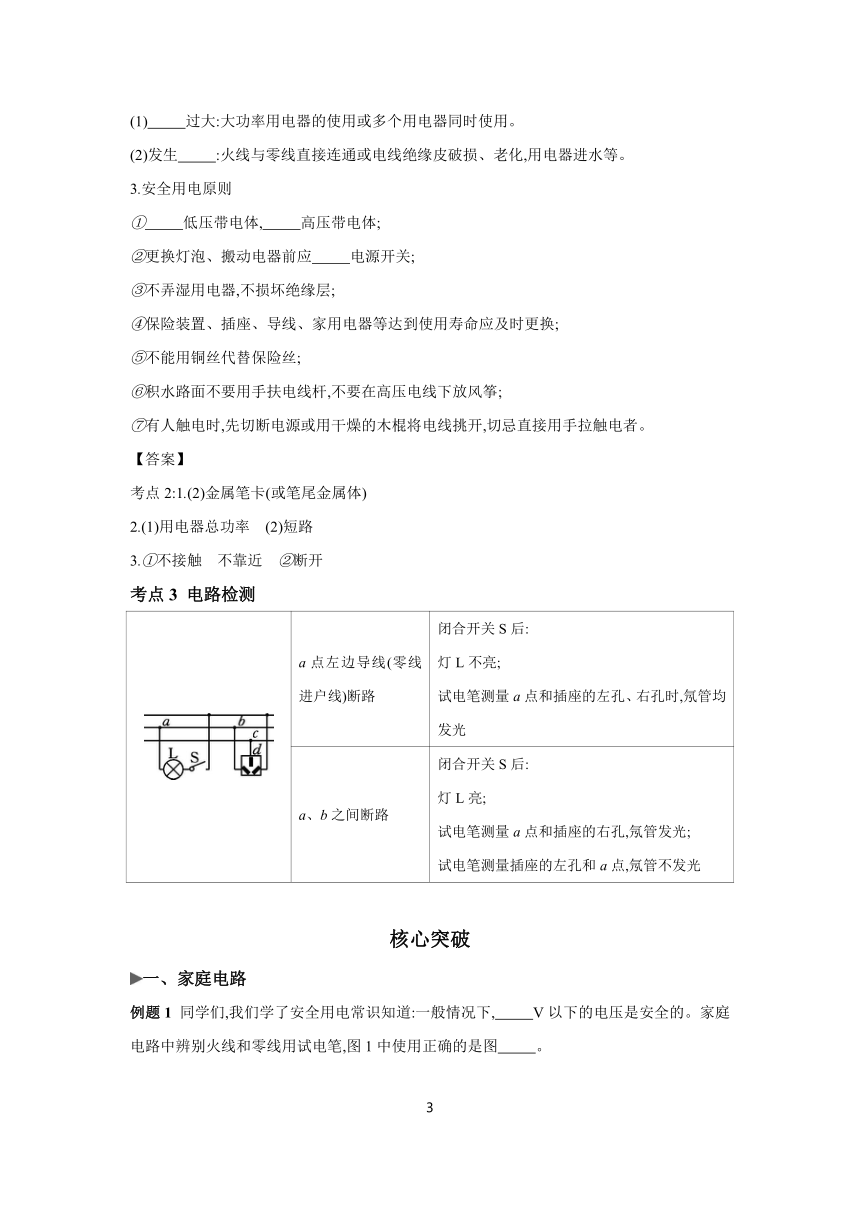

(1) 過大:大功率用電器的使用或多個用電器同時使用。
(2)發生 :火線與零線直接連通或電線絕緣皮破損、老化,用電器進水等。
3.安全用電原則
① 低壓帶電體, 高壓帶電體;
②更換燈泡、搬動電器前應 電源開關;
③不弄濕用電器,不損壞絕緣層;
④保險裝置、插座、導線、家用電器等達到使用壽命應及時更換;
⑤不能用銅絲代替保險絲;
⑥積水路面不要用手扶電線桿,不要在高壓電線下放風箏;
⑦有人觸電時,先切斷電源或用干燥的木棍將電線挑開,切忌直接用手拉觸電者。
【答案】
考點2:1.(2)金屬筆卡(或筆尾金屬體)
2.(1)用電器總功率　(2)短路
3.①不接觸　不靠近　②斷開
考點3 電路檢測
a點左邊導線(零線進戶線)斷路 閉合開關S后: 燈L不亮; 試電筆測量a點和插座的左孔、右孔時,氖管均發光
a、b之間斷路 閉合開關S后: 燈L亮; 試電筆測量a點和插座的右孔,氖管發光; 試電筆測量插座的左孔和a點,氖管不發光
核心突破
一、家庭電路
例題1 同學們,我們學了安全用電常識知道:一般情況下, V以下的電壓是安全的。家庭電路中辨別火線和零線用試電筆,圖1中使用正確的是圖 。
圖1　　　　　　　　　　　圖2
變式訓練
變?cè)O(shè)問 (試電筆使用)如圖2所示的照明電路中,閉合開關S,電燈發光,此時某人拿試電筆測試B點,試電筆使用方法正確,試筆電的氖管 (選填“會”或“不會”)發光。
二、安全用電原則
例題2 (高壓安全)同學們?cè)谌粘Ｉ钪斜仨氉⒁獍踩?珍惜生命。下列做法正確的是 ( )
A.雷雨天,站在大樹下避雨
B.雷雨天,人在高處打傘行走
C.高壓線落在地上時,走近用木棍挑起來
D.在高大建筑物的頂端安裝避雷針?lè)览?br/>思維破冰　人體的安全電壓是不高于36 V,生活中安全用電原則是不接觸低壓帶電體,不靠近高壓帶電體。
三、家庭電路的故障分析
方法歸納
家庭電路故障判斷思路
例題3 (用試電筆判斷)小明家里的一盞電燈不能發光了,換上新的電燈,還是不能發光。于是小明拿來試電筆,閉合開關后,分別在如圖a、b、c、d四個位置進行測量,試電筆均能發光。則電路故障是 ( )
A.a點與火線之間斷路
B.a點與b點之間斷路
C.c點與d點之間斷路
D.d點與零線之間斷路
思維破冰　使用試電筆時,用手接觸筆尾的金屬體,筆尖接觸被檢測電線,若試電筆氖管發光,則被檢測的電線是火線,否則為零線;試電筆測試圖中的a、b、c、d四點,四點都能使測電筆發光,說明a、b、c、d與火線連通,據此判斷。
變式訓練
變?cè)O(shè)問 如圖,這是一條剛裝好的家庭電路。在裝保險絲之前,有經驗的電工師傅先把額定電壓為220 V的燈泡L0接在裝保險絲的兩個接線柱上,當只閉合S1時,L0正常發光;當只閉合S2時,L0不發光;當只閉合S3時,L0和L3發光都偏暗。下列判斷正確的是(四只燈泡的額定電壓均為220 V) ( )
A.燈泡L1所在支路正常
B.燈泡L2所在支路斷路
C.燈泡L3所在支路短路
D.裝好保險絲,合上所有開關后,燈泡都能正常發光
【答案】例1　36　乙　不會
例2　D
例3　D
變?cè)O(shè)問　B
【真題精粹】
命題點1 家庭電路的連接及故障分析(10年3考)
1.(2023 河北)通常情況下,家庭電路中各個用電器的連接方式是 (選填“串聯”或“并聯”)。已知家庭電路的電壓是220 V,在額定電流為10 A的插座上,接入一臺“220 V　200 W”的電冰箱后,最多還可以接入功率為 W的用電器。
2.(2020·河北)在家庭電路中,為了防止觸電,必須把用電器的開關裝在 線上,電冰箱、洗衣機等大功率家用電器的電源插座都用三孔插座,為了安全,三腳插頭的接地腳應與用電器的 相連。
3.(2019·河北)家用電燈的開關要接到 (選填“零線”或“火線”)和燈泡之間。造成家庭電路中電流過大的原因是 (只填寫一種即可)。
命題點2 安全用電(10年9考)
4.(2021·河北)如圖所示的做法中符合安全原則的是 ( )
A　　　　　　　B
C　　　　　　　D
A.用濕抹布擦發光的燈泡
B.發現有人觸電迅速切斷電源
C.用手指觸碰插座的插孔
D.多個大功率用電器同時用一個插座
5.(河北真題組合)下列說法符合安全用電原則的是 ( )
A.用濕布擦拭正在發光的臺燈
B.只要不接觸帶電體就不會觸電
C.保險裝置、插座、導線等可以超期使用
D.鉛銻合金由于熔點低,用來做保險絲
【答案】1.并聯　2000
2.火　金屬外殼
3.火線　短路
4.B　5.D
