資源簡介

(共20張PPT)
第四節
分支結構程序設計
Branch structure programming
第三章 程序設計基礎
1、通過利用已學模塊設計程序解決問題，掌握分支結構程序設計方法。
2、理解分支結構的含義，理解“條件判斷”“系統時間”模塊在程序設計中的應用及參數設計。
3、了解邏輯運算基本規則，了解“條件判斷”“系統時間”模塊的流程圖及對應的JC語言代碼的含義。
學習目標
?
四個人中只有一個人說了真話。
那么，你覺得是誰捐了這筆善款呢？
?
甲
這錢不是我捐的
?
乙
這錢是丁捐的
丙
肯定是乙捐的
?
丁
乙說的不對
導學誘思
誰是捐款者

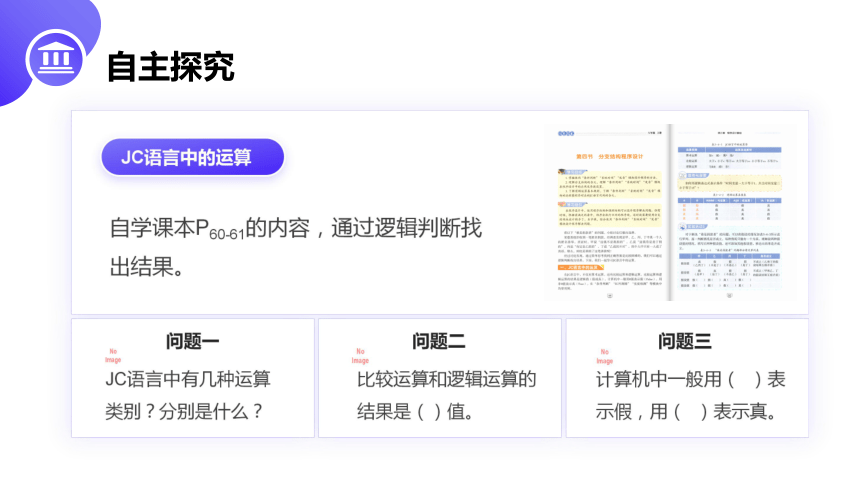

自學課本P60-61的內容，通過邏輯判斷找出結果。
JC語言中有幾種運算類別？分別是什么？
比較運算和邏輯運算的結果是（）值。
計算機中一般用（ ）表示假，用（ ）表示真。
JC語言中的運算
問題一
問題二
問題三
自主探究

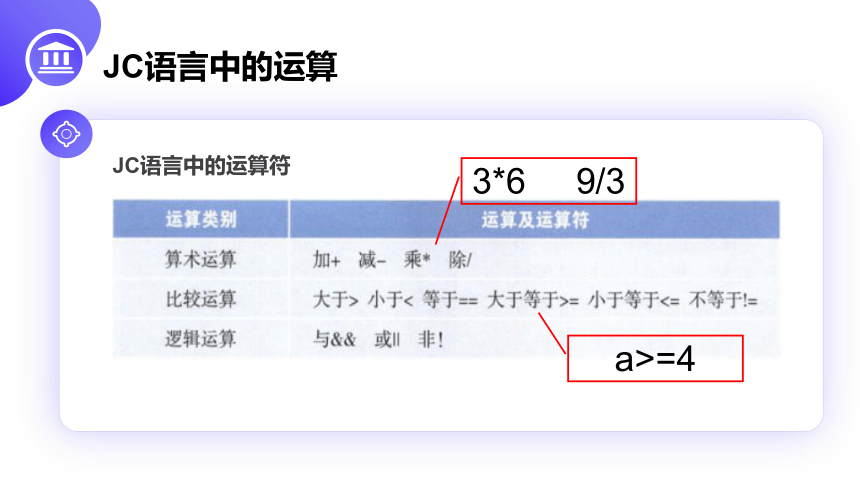

JC語言中的運算符
JC語言中的運算
3*6 9/3
a>=4
邏輯運算真值表
一假全假
一真全真
假就是真,真就是假
JC語言中的運算

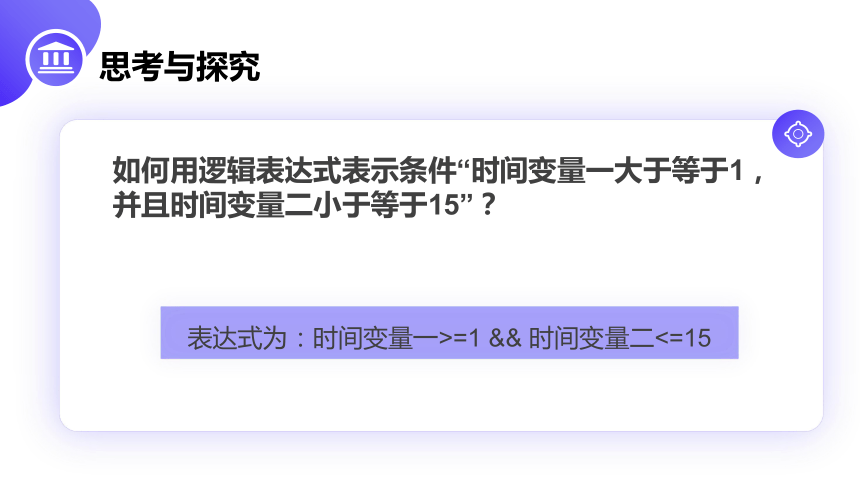

如何用邏輯表達式表示條件“時間變量一大于等于1，并且時間變量二小于等于15”？
思考與探究
表達式為：時間變量一>=1 && 時間變量二<=15

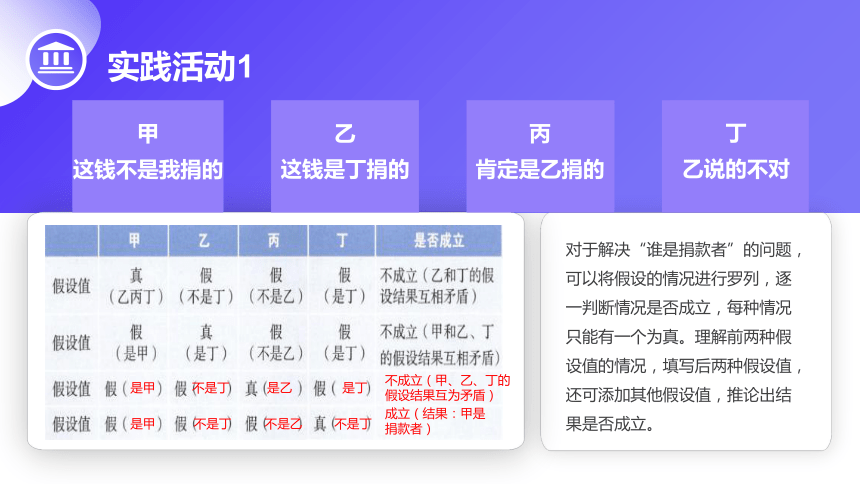

對于解決“誰是捐款者”的問題，可以將假設的情況進行羅列，逐一判斷情況是否成立，每種情況只能有一個為真。理解前兩種假設值的情況，填寫后兩種假設值，還可添加其他假設值，推論出結果是否成立。
實踐活動1
是甲
不是丁
是乙
是丁
不成立（甲、乙、丁的假設結果互為矛盾）
是甲
不是丁
不是乙
不是丁
成立（結果：甲是捐款者）
甲
這錢不是我捐的
乙
這錢是丁捐的
丙
肯定是乙捐的
丁
乙說的不對

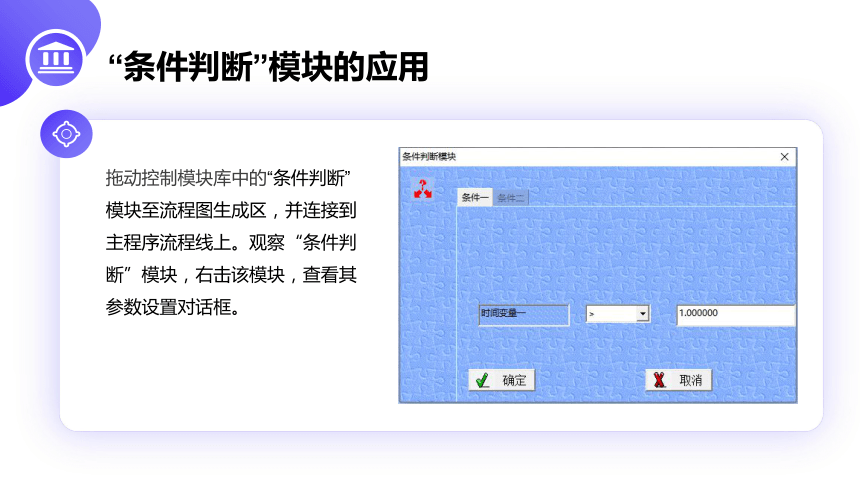

“條件判斷”模塊的應用
拖動控制模塊庫中的“條件判斷”模塊至流程圖生成區，并連接到主程序流程線上。觀察“條件判斷”模塊，右擊該模塊，查看其參數設置對話框。
“條件判斷”模塊的應用
“條件判斷”模塊命令
拖動傳感器模塊庫中的“系統時間”模塊至流程圖生成區，并連接到主程序流程線上。觀察“系統時間”模塊，右擊該模塊，查看其參數設置對話框。
系統時間
“系統時間”模塊的應用
“系統時間”模塊的應用
“系統時間”模塊命令
利用“顯示”“系統時間”“條件判斷”等模塊設計程序，檢測完成送快遞任務所用時間是否滿足條件（完成任務總時間小于22秒）。若滿足條件，顯示“Good job！”；否則，顯示“You can do better！”（也可根據實際情況，自己設定條件和提示語）。
實踐活動2
“發音”模塊的應用
拖動控制模塊庫中的“發音”模塊至流程圖生成區，并連接到主程序流程線上。觀察“發音”模塊，右擊該模塊，查看其參數設置對話框。
“發音”模塊的應用
“發音”模塊命令
比如，“系統時間”模塊除了可以利用單模塊檢測機器人運行的時間外，還可以直接做出判斷并執行語句。再比如，除了可以顯示提示語外，還可以發音提示，兩種不同方式的并用可強化信息表達的效果。
在實踐活動2上繼續優化程序
練習提升
01
《歡樂頌》
學習“發音”模塊后，教授學生如何讓機器人“唱歌”。附《歡樂頌》簡譜。
知識延伸
02
《世上只有媽媽好》
學習“發音”模塊后，教授學生如何讓機器人“唱歌”。附《世上只有媽媽好》簡譜。
知識延伸
03
《小星星》
學習“發音”模塊后，教授學生如何讓機器人“唱歌”。附《歡樂頌》簡譜。
知識延伸
謝謝您的觀賞
分支結構程序設計
Branch structure programming
第三章 程序設計基礎
