9.3安全用電與保護
9.4家庭生活自動化、智能化
一、觸電和安全用電
1.觸電：觸電是　 　造成的。
(1)電流對人體造成傷害的關鍵因素有兩點:一是電流的 　,二是通電時間　 　。
(2)觸電電流的大小取決于加在人體上的　 　和人體　 　。
2.安全電壓:其值與　 　有很大關系。我國規定了適用于不同環境的安全電壓,其額定值分為五個等級:　 　V,　 　V,　 V,　 　V和　 　V。
二、低壓觸電和高壓觸電
1.低壓觸電
(1)家庭電路的電壓是 　V,工農業生產的動力電路電壓是　 　 V,它們都屬于低壓線路。
(2)　 　觸電多為低壓觸電。低壓觸電有兩種情形:一是　 　線—人體—　 　形成回路,稱為單線觸電;另一種是　 　線—人體—　 　線形成回路,稱為雙線觸電。
2.高壓觸電
(1)大型發電機的輸出端以及遠距離輸電線的電壓高達幾千伏至　 　,屬于高壓線路。高于　 　V的設備為高壓設備。
(2)高壓觸電有兩種情形:一是　 　觸電,這是當人體靠近高壓帶電體時,帶電體與人體之間發生　 　所致;另一種是　 　觸電。高壓線斷線后落地點、　 　、
　 都有跨步電壓。
三、安全用電
1.火災:因電發生火災的原因一般有三種。第一種是由　 　或　 　引起的;第二種是電路中電流　 　的緣故,導線發熱會使絕緣外皮著火;第三種是電線接頭接觸　 　,散熱　 　,局部過熱。
2.爆炸:　 　和　 　還可能引起爆炸。電冰箱不宜放在使用煤氣的廚房中。否則,如遇煤氣泄漏,控制電冰箱通斷的　 　產生的電火花,就可能點燃煤氣,引起爆炸。
3.用電保護
(1)保護電器:　 　器、　 　器屬于保護電器。
(2)保護接地措施:三孔插座中的　 　直接與大地相連(俗稱保護接地),或通過電源(變壓器)的　 　接地(俗稱保護接零)。
四、住宅樓道燈的自動控制
1.住宅樓道燈現在多用聲光控制,并配有　 　裝置,即　 　。聲光控制用光和聲音共同控制開關,白天　 　開關不起作用,燈不會亮;天黑后　 　開關起作用,當有人走動發出響聲時燈亮,3～5 min后燈熄滅。
2.樓道燈的自動控制還有　 　的和　 　的。
[典例1] (2022河池)“珍愛生命,安全用電”是我們必須具備的安全意識。下列操作符合安全用電原則的是( )
A.維修電路時不需要斷開電源開關
B.打掃衛生時用濕抹布擦拭發光的燈泡
C.不接觸低壓帶電體,不靠近高壓帶電體
D.家用電器達到使用壽命后,只要外殼不破損就不需要更換

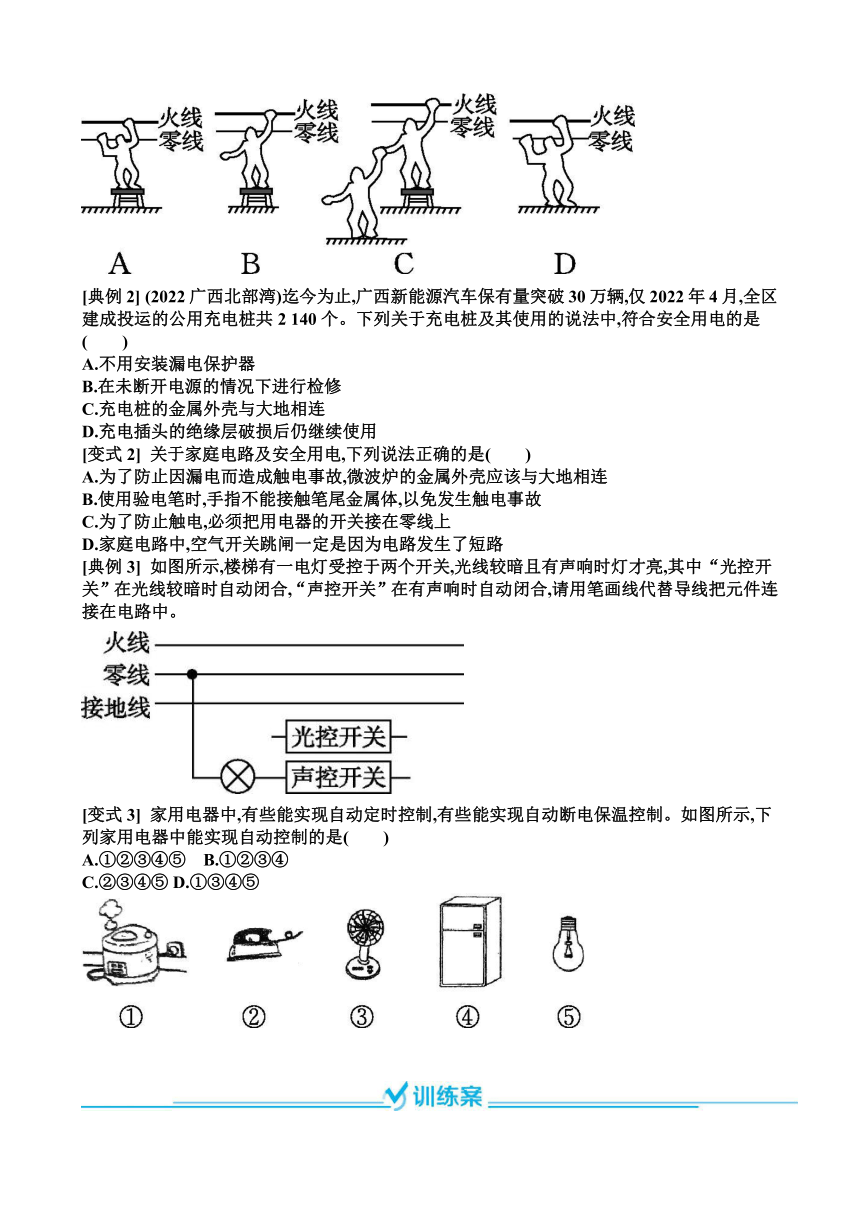

[變式1] 如圖所示的電工帶電操作中,不會發生觸電事故的是( )
[典例2] (2022廣西北部灣)迄今為止,廣西新能源汽車保有量突破30萬輛,僅2022年4月,全區建成投運的公用充電樁共2 140個。下列關于充電樁及其使用的說法中,符合安全用電的是
( )
A.不用安裝漏電保護器
B.在未斷開電源的情況下進行檢修
C.充電樁的金屬外殼與大地相連
D.充電插頭的絕緣層破損后仍繼續使用
[變式2] 關于家庭電路及安全用電,下列說法正確的是( )
A.為了防止因漏電而造成觸電事故,微波爐的金屬外殼應該與大地相連
B.使用驗電筆時,手指不能接觸筆尾金屬體,以免發生觸電事故
C.為了防止觸電,必須把用電器的開關接在零線上
D.家庭電路中,空氣開關跳閘一定是因為電路發生了短路
[典例3] 如圖所示,樓梯有一電燈受控于兩個開關,光線較暗且有聲響時燈才亮,其中“光控開關”在光線較暗時自動閉合,“聲控開關”在有聲響時自動閉合,請用筆畫線代替導線把元件連接在電路中。
[變式3] 家用電器中,有些能實現自動定時控制,有些能實現自動斷電保溫控制。如圖所示,下列家用電器中能實現自動控制的是( )
A.①②③④⑤ B.①②③④
C.②③④⑤ D.①③④⑤

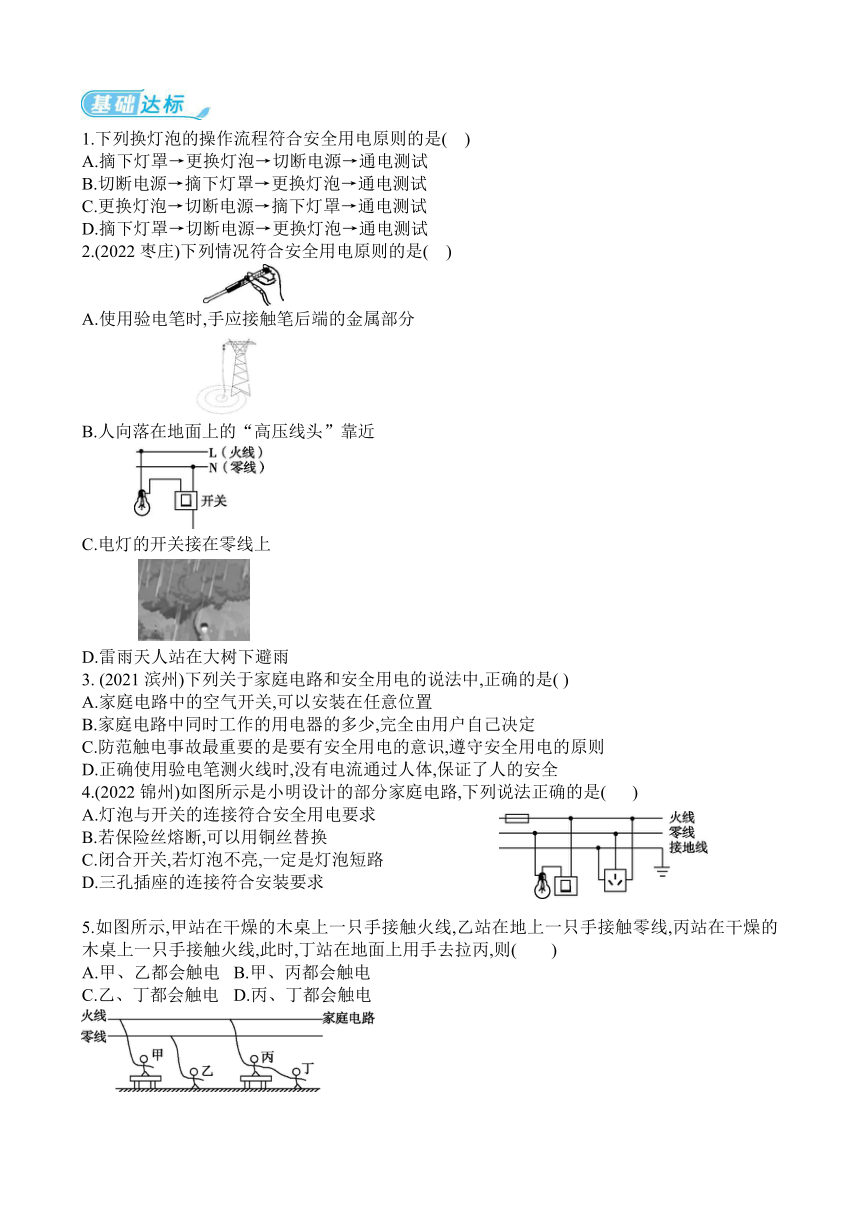

1.下列換燈泡的操作流程符合安全用電原則的是( )
A.摘下燈罩→更換燈泡→切斷電源→通電測試
B.切斷電源→摘下燈罩→更換燈泡→通電測試
C.更換燈泡→切斷電源→摘下燈罩→通電測試
D.摘下燈罩→切斷電源→更換燈泡→通電測試
2.(2022棗莊)下列情況符合安全用電原則的是( )
A.使用驗電筆時,手應接觸筆后端的金屬部分
B.人向落在地面上的“高壓線頭”靠近
C.電燈的開關接在零線上
D.雷雨天人站在大樹下避雨
3. (2021濱州)下列關于家庭電路和安全用電的說法中,正確的是( )
A.家庭電路中的空氣開關,可以安裝在任意位置
B.家庭電路中同時工作的用電器的多少,完全由用戶自己決定
C.防范觸電事故最重要的是要有安全用電的意識,遵守安全用電的原則
D.正確使用驗電筆測火線時,沒有電流通過人體,保證了人的安全
4.(2022錦州)如圖所示是小明設計的部分家庭電路,下列說法正確的是( )
A.燈泡與開關的連接符合安全用電要求
B.若保險絲熔斷,可以用銅絲替換
C.閉合開關,若燈泡不亮,一定是燈泡短路
D.三孔插座的連接符合安裝要求
5.如圖所示,甲站在干燥的木桌上一只手接觸火線,乙站在地上一只手接觸零線,丙站在干燥的木桌上一只手接觸火線,此時,丁站在地面上用手去拉丙,則( )
A.甲、乙都會觸電 B.甲、丙都會觸電
C.乙、丁都會觸電 D.丙、丁都會觸電
6.(2022貴陽)家中臺燈插頭出現如圖所示的破損,如果直接用手拔該插頭,將會對人造成　 　的危險,甚至危及生命!
7.“珍愛生命,安全用電”是公民日常生活中必備的安全意識,我國家庭電路的電壓是　 　V;在家庭電路中,為了防止觸電,必須把用電器的開關連接在　 　線上,當發現家用電器或電線失火時,必須先　 　電源,然后再救火。
8.家庭電路中為了用電安全,洗衣機應選用　 　插座,當家中同時使用的用電器的總功率過大時,家庭電路中的　 　(選填“漏電保護器”或“空氣開關”)會自動斷開,切斷電路,起到保護電路的作用。
9.(原創題)如圖所示描述的是生活中有關安全的三個情景,請分別寫出它們涉及的物理知識。
甲:　 　;
乙:　 　;
丙:　 　。
10.如圖所示的家庭電路中有三處錯誤,請指出并改正。
(1)　 　;
(2)　 　;
(3)　 　。
11.請將虛線框內帶有保險絲的三孔插座正確接入家庭電路。
12題圖
12.小華用兩個單刀雙擲開關S1、S2和若干導線,設計了一個雙控開關電路,在大門處和臥室門口都能控制客廳日光燈的開和關,在圖中,a、b、c、d、e、f、g、h八個接線柱間的導線連接還未完成,請根據小華的意圖,用筆畫線代替導線,完成連接。
13.(2022龍東)李剛同學家里添置了一臺電熱水器,他建議家人不要將電熱水器和其他大功率用電器同時使用,否則會存在安全隱患。請你根據所學的物理知識,解釋同時使用大功率用電器存在什么安全隱患。
參考答案
一、觸電和安全用電
1.電流從人體中通過
(1) 大小 長短
(2)電壓 電阻
2.環境條件 42 36 24 12 6
二、低壓觸電和高壓觸電
（1）220 380
（2）家庭電路 相線 大地 相線 中性線
2.高壓觸電
（1）幾十萬伏 1000
（2）電弧 放電 跨步電壓 發生雷擊的樹下 避雷針引線接地點周圍
三：安全用電
電火花 電弧 過大 不良 不暢
2.電火花 電弧 繼電器
3.用電保護
（1）熔斷 漏電保護
（2）保護接地線PE 中性點
四：住宅樓道燈
延時 聲光延時開關 聲控 聲控
2.觸摸式 紅外感應式
【典例1】C [變式1]B
【典例2】C [變式2]A
【典例3】
[變式3]A
訓練案 (
長短
) (
大地
)：
1-5：BACAD
6.觸電
7.220，火，斷開
8.三孔，空氣開關
9. 甲:　有金屬外殼的用電器的外殼必須要接地　;
乙:　不能靠近高壓帶電體　;
丙:　不要用濕手觸摸開關　。
10.(1)　熔絲接在零線上了,應接在火線上　;
(2)　開關接在零線上了,應接在火線上　;
(3)　燈泡的螺旋套接在火線上了,應接在零線上　。
11. 12.
13. 答案:根據公式I=可知,當電壓一定時,用電器總電功率越大,電路中總電流越大,又根據Q=I2Rt可知,電阻和通電時間一定時,總電流越大,干路(導線)產生的熱量越多,溫度極易升高,容易發生火災。
