第2章信息系統組成及功能
2.1 計算機網絡概述
2.2 數據處理與數據庫技術
2.3 Internet與管理信息系統
*

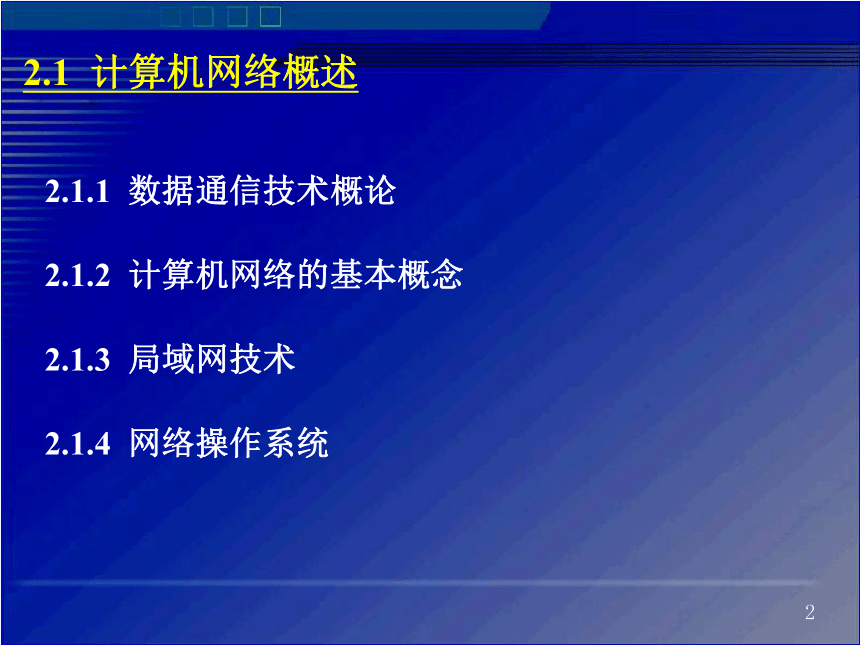

2.1 計算機網絡概述
2.1.1 數據通信技術概論
2.1.2 計算機網絡的基本概念
2.1.3 局域網技術
2.1.4 網絡操作系統
*
2.1.1 數據通信技術概論
一、遠程通信模型
遠程通信是按信息的一定的形式（如語言、數據、文本和影像），用電或光作為傳遞媒介，從一個地方發送到另一個地方。數據遠程通信中的通信是指數據傳送與接受遍及一個或多個計算機與多種輸入/輸出終端之間的通信連接。
*
2.1.1 數據通信技術概論（續）

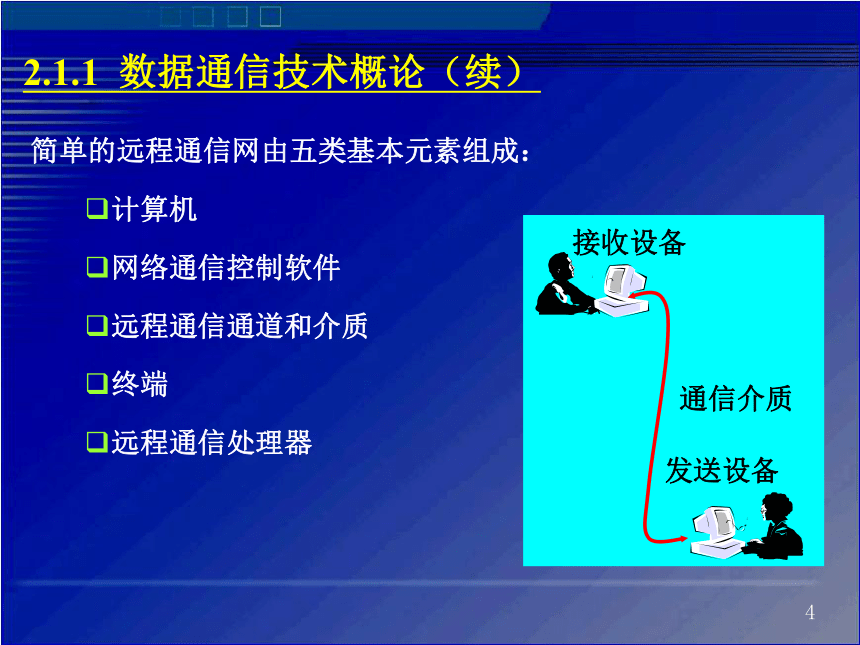

簡單的遠程通信網由五類基本元素組成：
計算機
網絡通信控制軟件
遠程通信通道和介質
終端
遠程通信處理器
接收設備
發送設備
通信介質
*
2.1.1 數據通信技術概論（續）

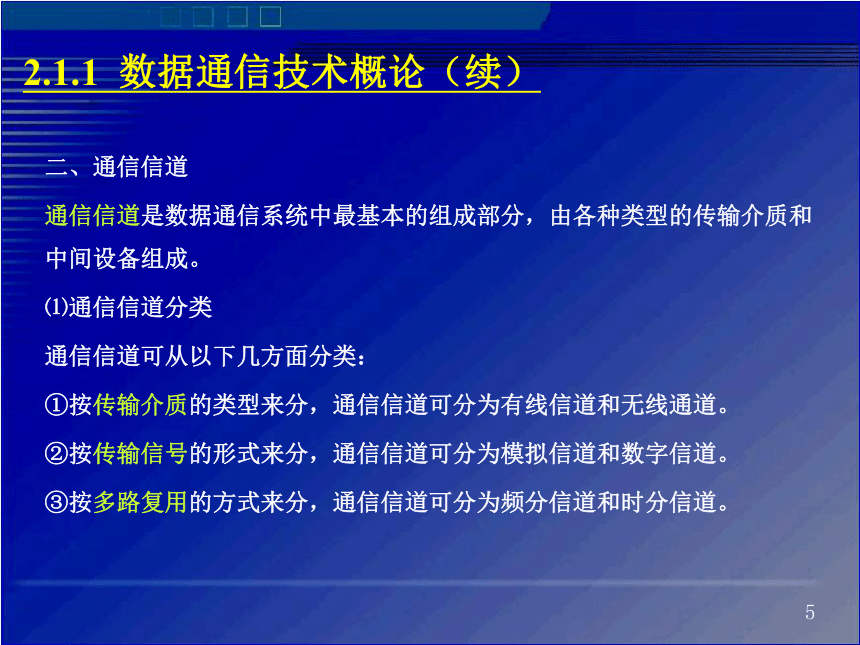

二、通信信道
通信信道是數據通信系統中最基本的組成部分，由各種類型的傳輸介質和中間設備組成。
⑴通信信道分類
通信信道可從以下幾方面分類：
①按傳輸介質的類型來分，通信信道可分為有線信道和無線通道。
②按傳輸信號的形式來分，通信信道可分為模擬信道和數字信道。
③按多路復用的方式來分，通信信道可分為頻分信道和時分信道。
*
2.1.1 數據通信技術概論（續）

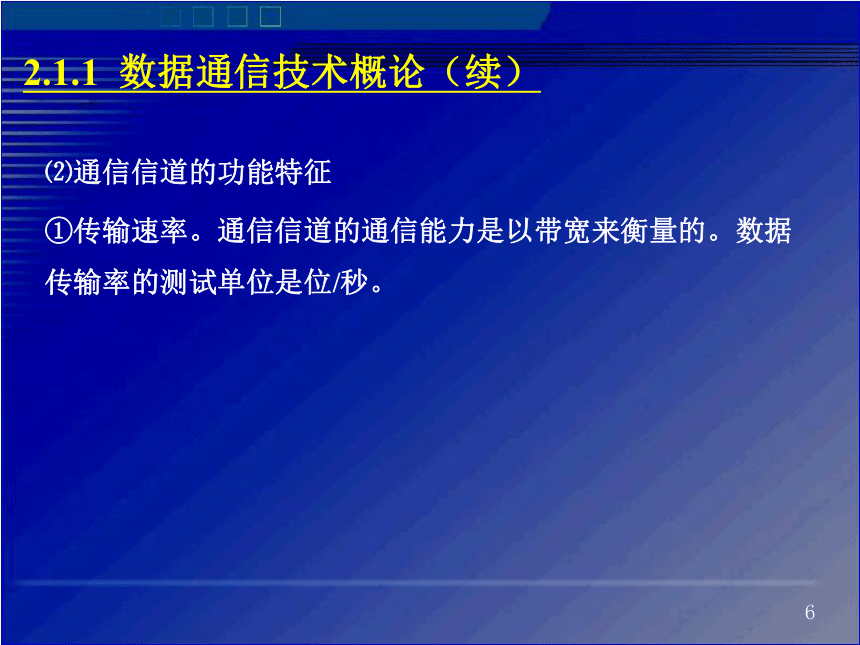

⑵通信信道的功能特征
①傳輸速率。通信信道的通信能力是以帶寬來衡量的。數據傳輸率的測試單位是位/秒。
*

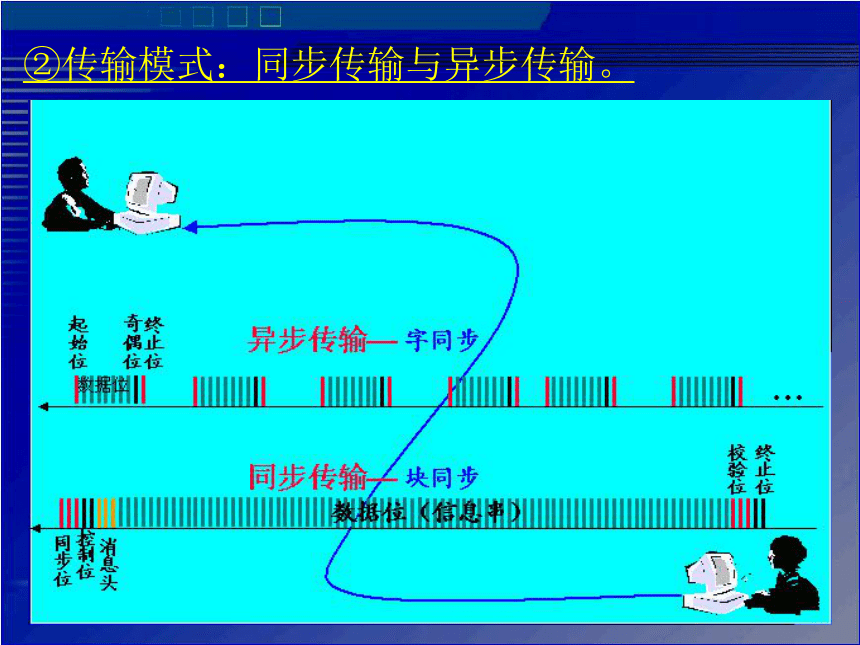

②傳輸模式：同步傳輸與異步傳輸。
*

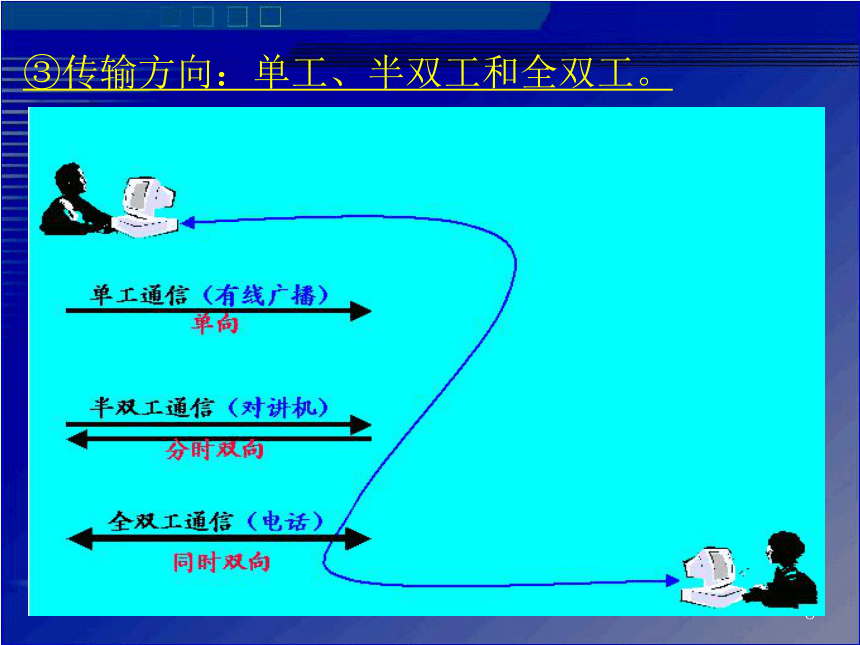

③傳輸方向：單工、半雙工和全雙工。
*

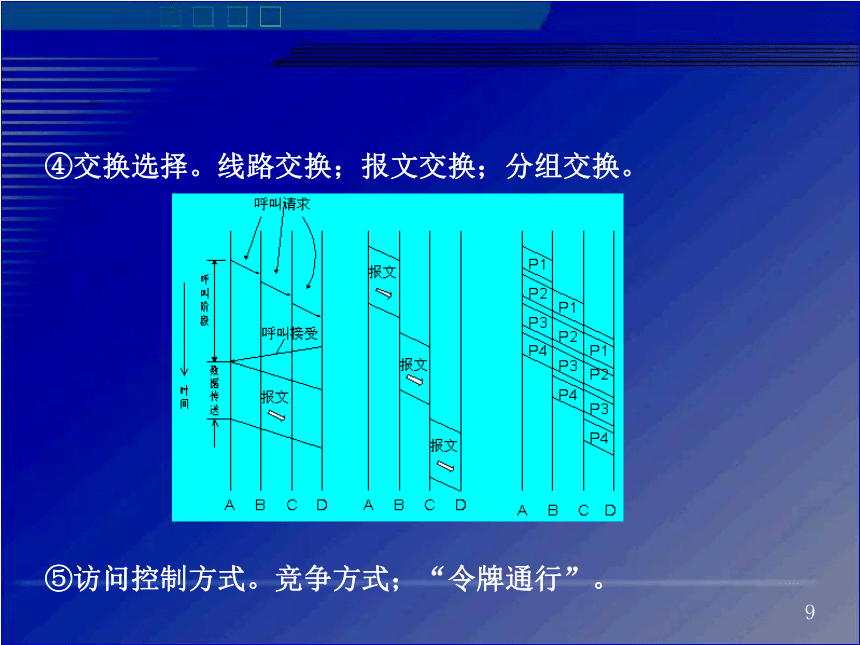

④交換選擇。線路交換；報文交換；分組交換。
⑤訪問控制方式。競爭方式；“令牌通行”。
*
2.1.1 數據通信技術概論（續）

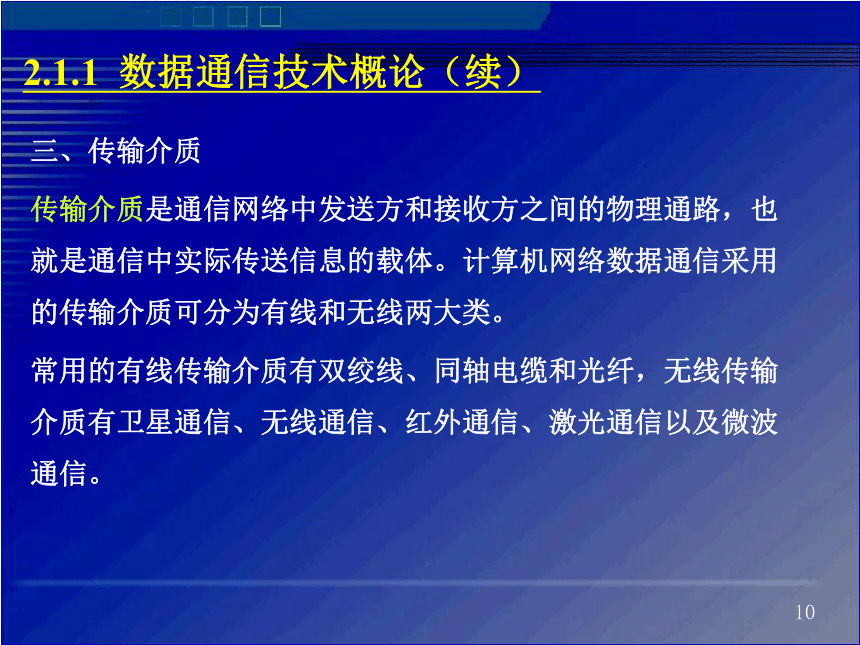

三、傳輸介質
傳輸介質是通信網絡中發送方和接收方之間的物理通路，也就是通信中實際傳送信息的載體。計算機網絡數據通信采用的傳輸介質可分為有線和無線兩大類。
常用的有線傳輸介質有雙絞線、同軸電纜和光纖，無線傳輸介質有衛星通信、無線通信、紅外通信、激光通信以及微波通信。
*
傳輸介質
*
2.1.1 數據通信技術概論（續）
四、通信處理機
⑴調制-解調器（Modem）
目前微機使用的Modem標準速度一般是56Kbps。
⑵多路復用器
多路復用技術一般有頻分多路復用FDM和時分多路復用TDM。
⑶前端處理機
用于作前端處理機的一般是小型或微型機,前端處理機可利用通信控制程序，提供暫時的緩沖存儲，數據編碼和譯碼，錯誤測試，數據恢復和記錄，解釋和處理控制信息，也可以在準備發送和接受信息時，選擇遠程終端。
*
2.1.1 數據通信技術概論（續）
⑷交換機
第一代交換機，是一種模擬信號交換機，能直接處理電話機組，并用調制-解調器處理數字信號的設備。
第二代交換機采用的是電子技術，內部的交換機是數字化的，系統不必用調制-解調器就能處理數字數據，這種系統稱為數字PBX或計算機交換機。
第三代交換機是“綜合聲音/數據”系統。
目前的第四代交換機能成功地將局域網、交換機以及聲音和數據的綜合支持功能集成為一體。
*
2.1.1 數據通信技術概論（續）
⑸網絡互連
中繼器
網橋
路由器
網關
*
2.1.1 數據通信技術概論（續）
五、通信軟件
通信網絡的另一個重要部分是軟件。存儲在主計算機上的通訊控制軟件包，像存儲在前端處理和其他通信處理機上的軟件包一樣。它控制和支持占據通訊網絡的通信。
通信軟件包提供的一般功能有：
⑴存取功能 ⑵傳送控制 ⑶網絡管理
⑷出錯控制 ⑸安全管理
*
2.1.2 計算機網絡的基本概念
一、計算機網絡的定義
計算機網絡建立的主要目的是實現計算機資源的共享，是指能夠以相互共享資源的方式互連起來的自治計算機系統的集合。這里所指的計算機資源包括計算機硬件、軟件與數據。
計算機網絡主要完成的兩大基本功能是數據處理與數據通信。
*
2.1.2 計算機網絡的基本概念（續）
二、計算機網絡協議
為網絡中數據交換而制定的規則、約定和標準被稱為網絡協議（protocol）。
網絡協議的主要組成要素有：
語法
語義
時序
*
2.1.2 計算機網絡的基本概念（續）
三、計算機網絡結構
⑴早期的計算機網絡結構
早期的計算機網絡主要是廣域網，它是通過通信線路將分布在不同地理位置的大型機或中、小型機互連起來。
早期的計算機網絡從邏輯功能上可以分為資源子網和通信子網兩個部分.
⑵現代的計算機網絡結構
隨著微型機的廣泛應用，使用大型機、中型機的主機-終端系統的用戶減少。計算機的網絡結構正在發生變化，大量的微型機通過局域網連入廣域網。用戶計算機可通過校園網、企業網或Internet服務提供商（ISP）連入國際高速主干網，這樣就形成一種路由器互連的大型、層次結構的互連網絡。
*
2.1.2 計算機網絡的基本概念（續）
四、計算機網絡的拓撲結構
⑴計算機網絡拓撲結構的定義
計算機網絡拓撲結構主要是指通信子網的拓撲構型，它通過網中結點與通信線路之間的幾何關系表示網絡結構，反映網絡中各實體間的結構關系。
⑵計算機拓撲結構的分類
采用廣播信道的通信子網的基本拓撲結構類型有四種：總線型、樹形、環型、光纖通信與衛星通信型。
采用點到點線路的通信子網的基本拓撲結構類型有四種：星型、環型、樹型、網狀型。
*
2.1.2 計算機網絡的基本概念（續）
五、計算機網絡的分類
⑴按網絡傳輸技術進行分類
廣播通信信道
點到點方式
⑵按網絡的覆蓋范圍進行分類
局域網（LAN，Local Area Network）
城域網（MAN，Metropolitan Area Network）
廣域網（WAN，Wide Area Network）
*
2.1.2 計算機網絡的基本概念（續）
六、典型的計算機網絡
ARPANET
NSFNET
Internet
*
2.1.3 局域網技術
一、局域網的技術特點
覆蓋的地理范圍是有限的
提供的數據傳輸速率一般為10～100Mbps
一般只限在一個單位的范圍，便于建立、維護與擴充。
決定局域網特性的主要技術要素是網絡拓撲、傳輸介質與介質訪問控制方法。
按照介質訪問控制方法來分，局域網可分為共享介質式局域網與交換式局域網兩類。
*
2.1.3 局域網技術（續）
二、局域網的拓撲結構
局域網的網絡拓撲結構分為總線型、環型與星型結構三種。
*
*
2.1.4 網絡操作系統
一、網絡操作系統
在計算機網絡中，決定網絡的使用方法和功能的關鍵還是網絡操作系統。其功能直接影響整個網絡系統所具有的性能。
網絡操作系統除了具有通常操作系統所具有的功能外，還應具有以下兩大功能：
⑴管理與控制服務器的運作，提供高效、可靠的網絡連接和多種網絡服務；
⑵與工作站的操作系統密切協調，讓用戶能方便地共享多種網絡資源。
*
2.1.4 網絡操作系統（續）
二、網絡操作系統的特點
⑴硬件獨立性 ⑵多用戶支持
⑶多線程、多任務支持 ⑷內存保護機制
⑸網絡可管理性 ⑹遠程訪問
⑺安全性 ⑻可靠性
⑼對稱多處理（SMP）支持
*
2.1.4 網絡操作系統（續）
三、網絡操作系統的結構模式
⑴對等模式 ⑵文件服務器模式 ⑶客戶/服務器模式
四、常用的網絡操作系統
⑴Windows NT Server操作系統
⑵Windows 2000 Server操作系統
⑶Novell NetWare操作系統
⑷Intra NetWare 操作系統
⑸Unix
⑹Linux操作系統
*
2.2 數據處理與數據庫技術
2.2.1 計算機數據處理
2.2.2 數據庫技術概論
*
2.2.1 計算機數據處理
一、計算機數據處理的基本概念
計算機數據處理是指把來自科技、生產和社會經濟活動某領域中的原始數據，用計算機信息技術按照用戶的使用要求，加工成另一種形式的數據。
⑴數據處理的主要內容有：
①數據的收集； ②數據的轉換；
③數據的篩選、分類； ④數據的組織、處理；
⑤數據的存儲； ⑥數據的檢查；
⑦數據的輸出。
*
2.2.1 計算機數據處理（續）
二、計算機數據處理的發展
⑴無數據管理階段
⑵文件系統階段
⑶數據庫系統階段
*
2.2.2 數據庫技術概論
一、數據庫系統的基本概念
數據庫是以一定的組織方式存儲在一起的相關數據的集合，它能以最好的方式，最少的數據冗余，為多種應用服務，程序和數據具有較高的獨立性。
二、數據庫系統的組成
⑴計算機系統 ⑵數據庫 ⑶數據庫管理系統
⑷人員
①數據庫管理員 ②系統程序員 ③用戶
*
2.2.2 數據庫技術概論（續）
三、數據庫管理系統
數據庫管理系統（Data Base Management System，DBMS）是一組計算機程序，控制組織和用戶的數據庫生成、維護和使用。DBMS有以下功能：
數據庫開發
數據字典
數據庫查詢
數據庫維護
應用與開發
*
2.2.2 數據庫技術概論（續）
四、數據庫設計的內容
我們建立數據庫的過程，是從客觀事物到信息，再到數據，是人們對現實世界的認識和描述過程，這個過程經歷了三個領域：
現實領域
信息領域
數據領域
*
2.2.2 數據庫技術概論（續）
五、數據庫的類型
⑴分布式數據庫
⑵用戶數據庫
⑶操作數據庫
⑷管理數據庫
⑸數據倉庫
⑹外部數據庫
⑺文本數據庫
⑻多媒體數據庫
*
2.3 Internet與管理信息系統
2.3.1 Internet的基本概念
2.3.2 企業內部網Intranet
2.3.3 C/S模式的構建
2.3.4 B/S模式的構建
*
一、Internet的定義
Internet(中文名為因特網)是一個全球性的計算機網絡。它既是一個多媒體的通信媒介，又是一個無限的（隨時都在增加）信息資源。
2.3.1 Internet的基本概念
*
2.3.1 Internet的基本概念
二、Internet基本結構
*
2.3.1 Internet的基本概念
三、Internet的組成部分
Internet主要由四大部分組成：通信線路、路由器、主機與信息資源。
通信線路
路由器
主機
信息資源
*
2.3.1 Internet的基本概念
四、Internet服務功能
WWW服務
電子郵件服務
文件傳輸服務
新聞與公告類服務
*
2.3.2 企業內部網Intranet
⑴Intranet的基本概念
Intranet是利用Internet技術建立起來的企業內部信息網絡，Intranet的內部信息分成兩類：企業內部的保密信息，不允許任何外部用戶訪問；向社會公眾公開的企業產品廣告信息，它則希望社會的廣大用戶盡可能多地訪問。防火墻是用來解決Intranet與Internet互連、安全性的重要手段。
*
Intranet的基本概念
Intranet的核心技術是WWW技術，它為用戶提供了友好、統一的瀏覽器界面，用戶訪問Internet與Intranet中不同的信息系統時，不需要預先進行專門的培訓；Intranet使用了Internet提供的各種服務功能，可以方便地與Intranet或外部Internet中的用戶通信實現信件發送、資料查詢、軟件共享等功能。這些為最終實現企業的辦公自動化與無紙辦公創造了有利條件。
*
2.3.2 企業內部網Intranet
⑵Intranet的系統組成
Intranet由四個基本部分組成：服務器、客戶機、物理網與防火墻。Intranet基本服務器主要有：WWW服務器、數據庫服務器和電子郵件服務器，其中數據庫服務器是Intranet的重要組成部分。
*
2.3.3 C/S模式的構建
一、C/S模式的概念
Client/Server模式即客戶機/服務器模式，是指將需要處理的工作分配給網絡系統中的客戶機端和服務器端處理的一種程序應用網絡環境。
常用的C/S模式
二層結構
三層結構
*
2.3.3 C/S模式的構建
二、C/S模式的特點
一個完整的C/S模式包括有服務器軟件、客戶機軟件和連接軟件三部分。
C/S模式的主要特點是：
C/S模式是一種分布式處理模式
支持多用戶數據庫
系統的可塑性好
允許采用開放式系統
*
2.3.3 C/S模式的構建
三、C/S模式的類型
根據C/S模式提供的服務不同，一般有三種類型：
文件服務器
應用服務器
數據庫服務器
*
2.3.4 B/S模式的構建
一、B/S模式的概念 Browser/Server模式即瀏覽器/服務器結構，是目前較為流行的網絡軟件系統結構。
*
2.3.4 B/S模式的構建（續）
二、B/S模式的特點
B/S模式是真正的三級結構： ⑴表示層－瀏覽器 瀏覽器是表示層，主要完成用戶的接口功能。 ⑵功能層－Web服務器 Web服務器是功能層，主要完成客戶層的應用功能，即Web服務器負責接受客戶的請求，以CGI或ASP與數據庫連接，并進行申請處理，然后將數據庫結果返回Web服務器，再傳至客戶端。 ⑶數據層－數據庫服務器 數據庫服務器的功能是應客戶機端的請求獨立地進行數據處理。
*
2.3.4 B/S模式的構建（續）
三、B/S模式與C/S模式的比較
B/S模式和C/S模式的最大區別在于B/S是一個開放性的平臺，在B/S模式中，可非常方便、靈活地加載各種應用軟件和內容。B/S模式把處理的功能全部轉向了服務器端，運行過程中維護更加方便，而且在維護過程中是分層進行的，系統維護人員負責Web服務器、數據庫服務器和管理信息系統的總體維護。而客戶端的主要任務就是做主頁，并有許多簡單、易學的開發工具直接支持。
一般在管理信息系統開發中，可以同時采用C/S模式和B/S模式的體系結構。對于日常管理中的事務處理采用C/S模式實現，如企業內部的業務處理等，而臨時性的數據傳遞和信息發布采用B/S實現，如企業的形象宣傳、產品信息發布等。
*
B/S與C/S混合結構
*
*
江西財經大學網絡拓撲圖
