自行車

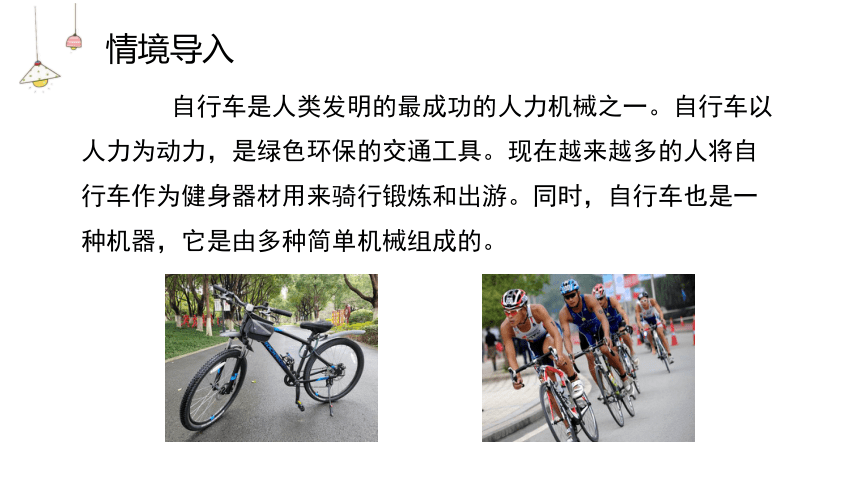

自行車是人類發明的最成功的人力機械之一。自行車以人力為動力，是綠色環保的交通工具。現在越來越多的人將自行車作為健身器材用來騎行鍛煉和出游。同時，自行車也是一種機器，它是由多種簡單機械組成的。
情境導入

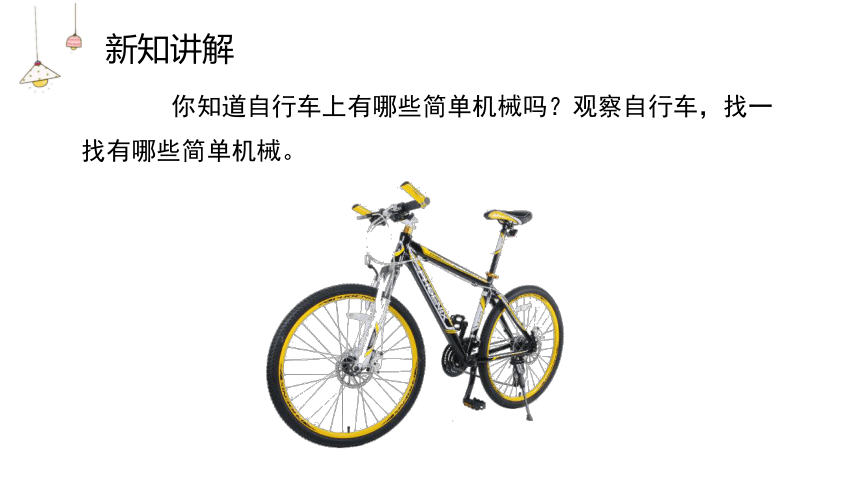

你知道自行車上有哪些簡單機械嗎？觀察自行車，找一找有哪些簡單機械。
新知講解

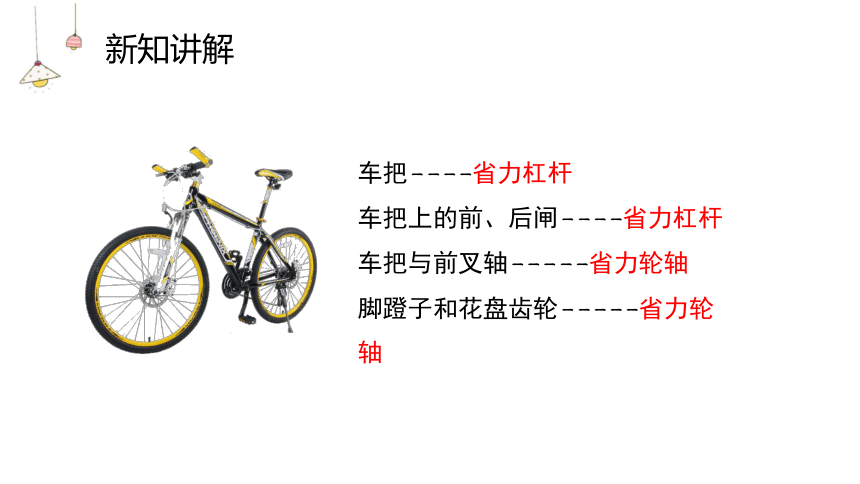

車把----省力杠桿
車把上的前、后閘----省力杠桿
車把與前叉軸-----省力輪軸
腳蹬子和花盤齒輪-----省力輪軸
新知講解

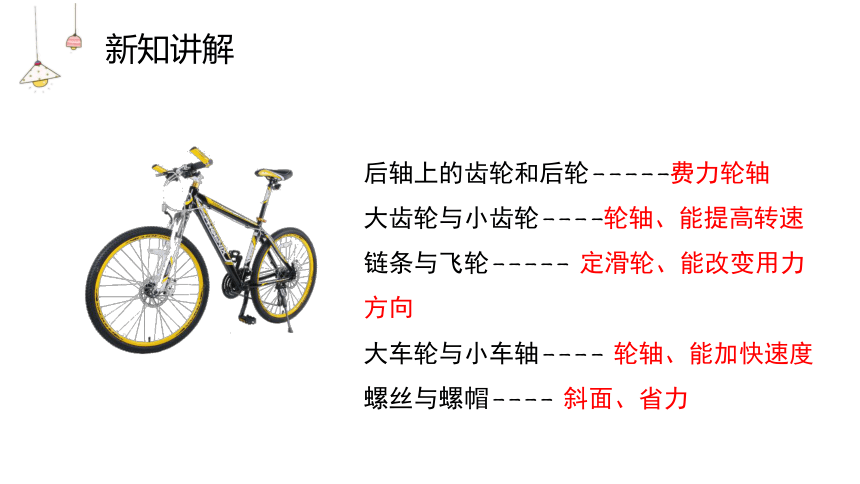

后軸上的齒輪和后輪-----費力輪軸
大齒輪與小齒輪----輪軸、能提高轉速
鏈條與飛輪----- 定滑輪、能改變用力方向
大車輪與小車軸---- 輪軸、能加快速度
螺絲與螺帽---- 斜面、省力
新知講解
人們根據需要對簡單機械進行了組合，發明了各種機器。大部分機器都是由動力部分、傳動部分、工作部分和控制部分組成的。下面以電動玩具車為例進行觀察，研究機器的組成部分。
新知講解
玩具車的開關是控制部分，起到控制電源的作用；電動機是動力部分，起到給玩具車提供動力的作用；齒輪箱是傳動部分，起到傳輸動力的作用；輪子是工作部分，起到讓玩具車運動的作用。
齒輪箱—傳動部分
開關—控制部分
電動機—動力部分
輪子—動力部分
新知講解

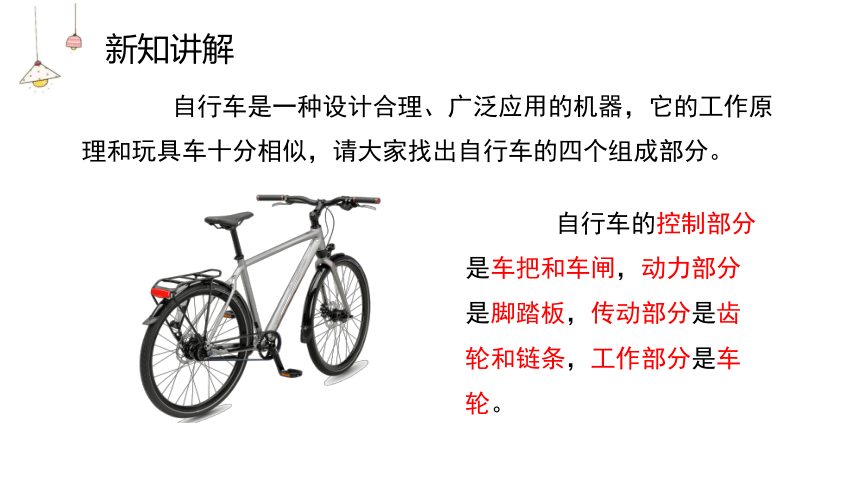

自行車是一種設計合理、廣泛應用的機器，它的工作原理和玩具車十分相似，請大家找出自行車的四個組成部分。
自行車的控制部分是車把和車閘，動力部分是腳踏板，傳動部分是齒輪和鏈條，工作部分是車輪。
新知講解
你知道自行車的各部分有什么作用嗎？下面我們選擇自行車其中的一個部分進行研究。
實驗探究
研究計劃
問題：在自行車的鏈條傳動裝置中，齒輪起到了什么作用？
假設：齒輪起到___________作用。
方法：轉動自行車大齒輪一圈，觀察后輪小齒輪轉動多少圈？
記錄：轉動大齒輪_____圈，小齒輪轉動______圈。
結論：在鏈條傳動中，齒輪有_________________的作用。
如果直接讓兩個齒輪咬合在一起，它們將會如何工作？
在傳動過程中，齒輪有_____________________的作用。
實驗探究
根據大齒輪齒數：小齒輪齒數＝小齒輪轉動圈數：大齒輪轉動圈數來確定大齒輪轉一圈，小齒輪轉多少圈。不同的自行車，傳動比不同。可以通過數一數大小齒輪的齒數來判定。
友情提示
在鏈條傳動中，齒輪有傳遞動力的作用。主動鏈輪的運動和動力通過鏈條傳給從動鏈輪，兩輪的運動方向相同。
實驗結論
如果直接讓兩個齒輪咬合在一起，則一個齒輪直接帶動另一個齒輪轉動，在齒輪傳動中，齒輪有傳遞動力以及改變運動方向的作用。即一個齒輪朝一個方向轉動時，另一個齒輪就會朝相反的方向轉動，這就改變了運動的方向。
實驗結論
我們也可以研究控制部分，在車把控制部分中，車把和車閘起到了控制方向和控制運動狀態的作用。
應用拓展
新型自行車
大家一定使用過共享單車，它極大地方便了我們的生活。
拓展延伸
你知道共享單車有哪些特點嗎？
隨著時代的發展，尤其是大規模城市化以及私人小汽車的普及，自行車已經不再是主要的代步工具，而更多地用來比賽、鍛煉、健身。而現在，在中國的一二線城市，路上隨處可見橙、黃、藍、綠等各色單車。2016年4月，第一代經典版摩拜單車出現在人們生活中。標志著這一新生事物橫空出世。
拓展延伸
仔細觀察共享單車，分析它的車輪、輪盤和車鎖等部分是怎樣的？與傳統的自行車有什么區別？這樣設計有什么優點？
想一想
這種單車看起來與我們印象中的自行車很不一樣—輪子沒有常見的輻條、也沒有氣門芯；沒有多余的剎車線；車鎖沒有鑰匙孔而是代之以二維碼；還有，沒有車鏈子。
拓展延伸
這種自行車叫無鏈條自行車。使用一種新的傳動機構—無鏈條軸傳動，這種傳動裝置的原理，簡單來講就是：單擺臂，軸傳動。踩腳踏板時，會帶動安裝軸系轉動，在軸系上的錐齒輪傳動后，會帶動軸轉動，軸再通過錐齒輪帶動連接后車輪的安裝軸系轉動，后車輪就往前行走了。
拓展延伸
短片欣賞
在設計時，研發者選用了實心胎，目的是免維修，降低了傳統充氣輪胎被扎、爆胎的麻煩。
單車的輪轂采用五幅輪轂設計，避免了不同的輻條松緊不一，導致輪胎變形。
單車的車輪使用汽車車輪的結構，拆輪子和傳動系統沒有任何關系，就跟汽車換備胎一樣，簡單快速。
智能鎖能實現位置上報、引導找車、智能開鎖、掛鎖自動結束等一系列功能，保證共享單車“無樁”存放。
拓展延伸
