第二課時 平面鏡成像

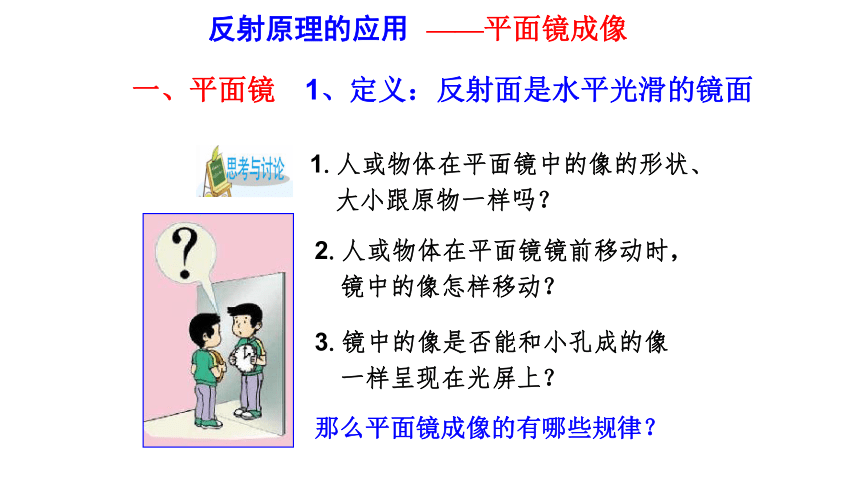

反射原理的應用
——平面鏡成像
一、平面鏡
反射面是水平光滑的鏡面
1、定義：
1.人或物體在平面鏡中的像的形狀、
大小跟原物一樣嗎？
2.人或物體在平面鏡鏡前移動時，
鏡中的像怎樣移動？
3.鏡中的像是否能和小孔成的像
一樣呈現在光屏上？
那么平面鏡成像的有哪些規律？
（4）像與物的位置在平面鏡可能_________ （同側/異側）
（3）像與物到平面鏡的距離可能__________ （相等/不相等）
（2）像與物的大小關系可能 _________（相等/不相等）

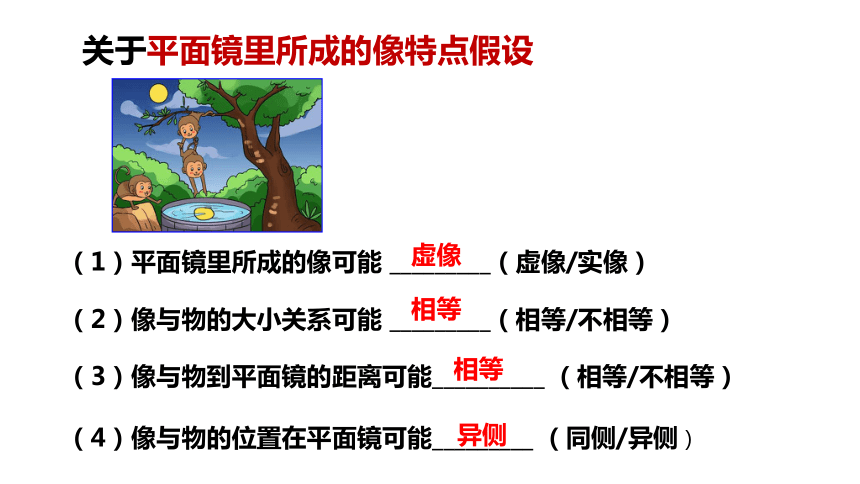

關于平面鏡里所成的像特點假設
相等
相等
異側
（1）平面鏡里所成的像可能 _________（虛像/實像）
虛像

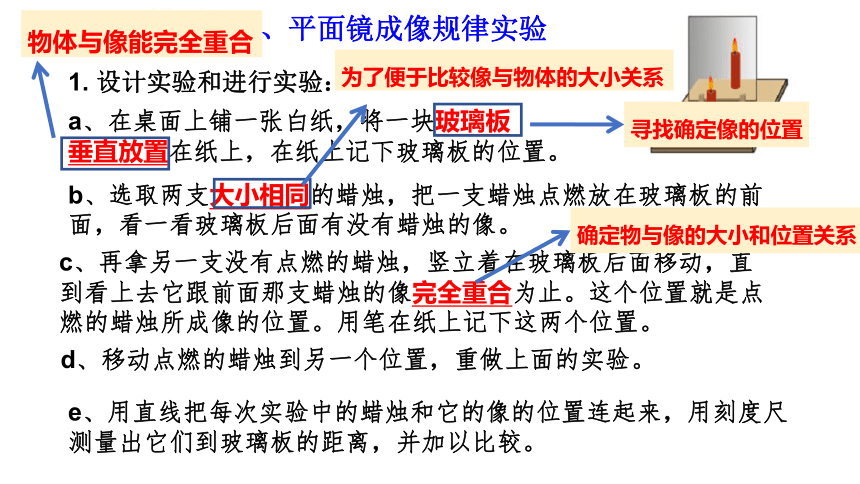

2、平面鏡成像規律實驗
1. 設計實驗和進行實驗：

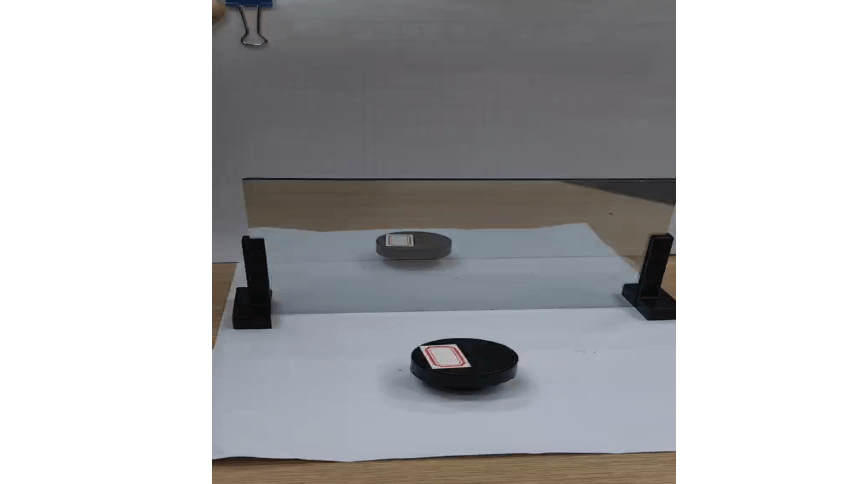

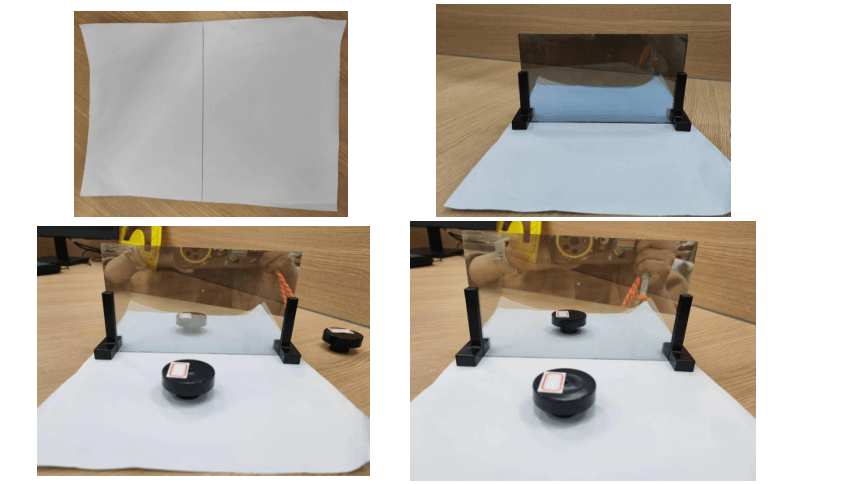

a、在桌面上鋪一張白紙，將一塊玻璃板
垂直放置在紙上，在紙上記下玻璃板的位置。
b、選取兩支大小相同的蠟燭，把一支蠟燭點燃放在玻璃板的前面，看一看玻璃板后面有沒有蠟燭的像。
c、再拿另一支沒有點燃的蠟燭，豎立著在玻璃板后面移動，直到看上去它跟前面那支蠟燭的像完全重合為止。這個位置就是點燃的蠟燭所成像的位置。用筆在紙上記下這兩個位置。
d、移動點燃的蠟燭到另一個位置，重做上面的實驗。
為了便于比較像與物體的大小關系
e、用直線把每次實驗中的蠟燭和它的像的位置連起來，用刻度尺測量出它們到玻璃板的距離，并加以比較。
物體與像能完全重合
尋找確定像的位置
確定物與像的大小和位置關系

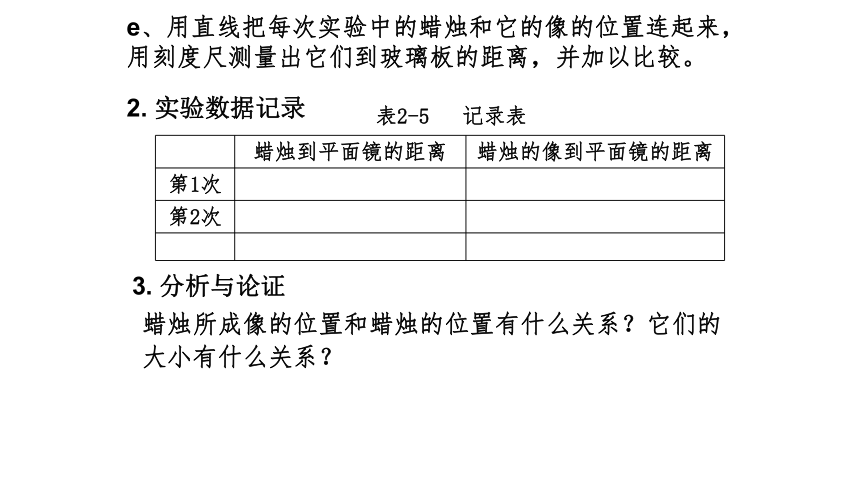

e、用直線把每次實驗中的蠟燭和它的像的位置連起來，用刻度尺測量出它們到玻璃板的距離，并加以比較。
2. 實驗數據記錄
表2-5 記錄表
蠟燭到平面鏡的距離 蠟燭的像到平面鏡的距離
第1次
第2次
3. 分析與論證
蠟燭所成像的位置和蠟燭的位置有什么關系？它們的大小有什么關系？

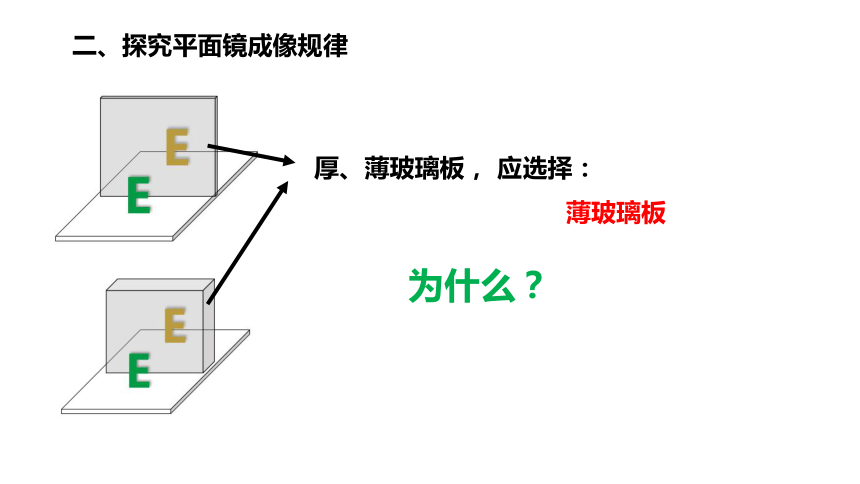

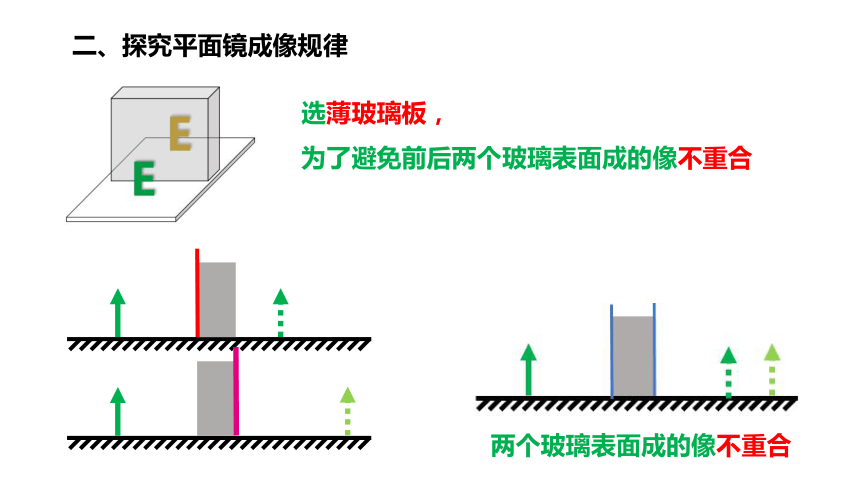

二、探究平面鏡成像規律

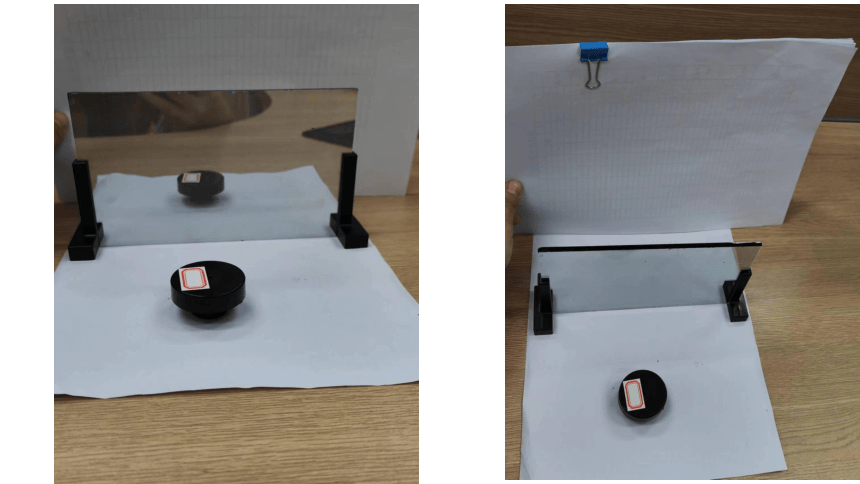

薄玻璃板
厚、薄玻璃板， 應選擇：
為什么？
二、探究平面鏡成像規律
選薄玻璃板，
為了避免前后兩個玻璃表面成的像不重合
兩個玻璃表面成的像不重合
3、平面鏡成像規律
（1）像與物的大小相等；
（2）像與物到鏡面的距離相等，像與物的
連線與鏡面垂直。
平面鏡所成的像與物體相對于平面鏡具有對稱性。
因此我們可以用對稱法作出平面鏡中的像。
（3）平面鏡成正立等大的虛像；
（是反射光線反向延長線形成的）
1、不是由實際光線形成的像
虛像
2、不能在光屏中呈現
S
S’
小孔成像
實像
1、實際光線會聚形成
2、可由光屏呈接
二、探究平面鏡成像規律
實驗中用兩只完全一樣的蠟燭目的是什么？用了什么方法？
為了便于比較像與物體的大小關系
等效替代法
用 等大的蠟燭代替反射形成的蠟燭虛像，效果一樣
二、探究平面鏡成像規律
如果玻璃板沒有放正，將對實驗產生什么影響？
物體與像不能完全重合
E
E
E
面鏡時，感覺人的像變大，
遠離平面鏡時，感覺人的像變小
像有在變小嗎？為什么？
實際物大小不變，像大小也不改變
問題3：水中的月亮距離水面到底有多遠呢？
問題1：猴子為什么不能撈到水中的月亮呢？
問題2：水中的月亮和真實的月亮一樣大嗎？
水中的月亮是虛像
一樣大
和月亮距離水面一樣遠
三、平面鏡成像作圖
（1）根據成像特點作圖（對稱法）
B '
A '
A
B
活動
B’
A’
A
B
A
A '
B
B '
C '
C
三、平面鏡成像作圖
（1）根據成像特點作圖（對稱法）
成像原理
S
S’
注意: 進入人眼，引起視覺的光線來自物體S，而
不是來自S’,鏡子后面也不存在一個發光點S’
S’稱為發光點S的虛像。虛像應該畫虛線。
沿著直線去尋找目標
A
M
A’
B
B’
三、平面鏡成像作圖
（2）成像原理法作圖
四、平面鏡應用
（1）成像
（2）改變光路
潛艇里的潛望鏡。
改變太陽光的傳播方向，
達到室內采光。香港匯
豐銀行大樓平面鏡陣列。
牙醫看清別人牙齒的背面
利用平面鏡可以擴大視覺上的空間
鏡子都是平面的嗎？
凸面鏡
凹面鏡
四、球面鏡
凸面鏡:利用球面外表面作為反射面的鏡子
凸面鏡
作用：對光線有發散作用
凹面鏡:利用球面內表面作為反射面的鏡子
作用：對光線有會聚作用
凹面鏡
四、球面鏡
凸面鏡和凹面鏡的特點
凸面鏡具有發散作用
凸面鏡
凹面鏡
凹面鏡具有會聚作用
實焦點
虛焦點
都遵循光的反射定律
2、凸面鏡和凹面鏡的應用
A、凸面鏡可以擴大視野
汽車后視鏡
超市防盜鏡
山路轉彎凸面鏡
B、凹面鏡可以聚光
太陽灶
汽車車燈的反射罩
手電筒的反射罩
1. 下圖，是物體在平面鏡中的成像情況，其中
正確的是 ---------------------------------（ ）
A
2、如下圖所示，小貓在平面鏡前欣賞自己，
此時它所看到的全身像應是圖中的--（ ）
C
3、一個人從遠處走近一直立的鏡子的過程中，
他在鏡中像的大小將-----------------------（ ）
A、 逐漸變大 B、 逐漸變小
C 、不變 D、 無法判斷
C
4、平靜水面能夠清晰地映出岸邊的景物，人們
常叫“倒影”，“倒影”是物體的----------（ ）
A、影子 B、等大的虛像
C、放大的虛像 D、縮小的虛像
B
5、某人站在離鏡子1.5米處，則人和鏡中像的
距離為-----------------------------------------（ ）
A、1.5米 B、3米 C、0.75米 D、0米
B
