第一章 數據與信息
數據編碼：文字、圖像、聲音、視頻
粵教版普通高中教科書
信息技術 必修1

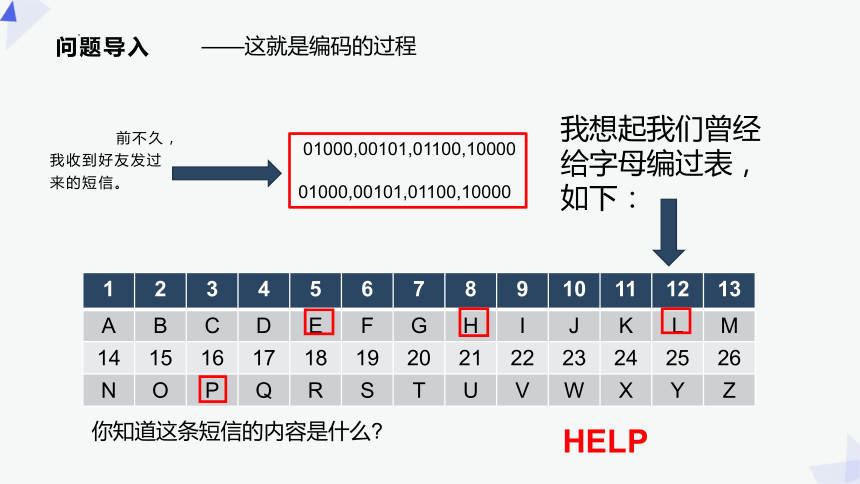

問題導入
前不久，我收到好友發過來的短信。
01000,00101,01100,10000
01000,00101,01100,10000
我想起我們?cè)?jīng)給字母編過表，如下：
1 2 3 4 5 6 7 8 9 10 11 12 13
A B C D E F G H I J K L M
14 15 16 17 18 19 20 21 22 23 24 25 26
N O P Q R S T U V W X Y Z
你知道這條短信的內容是什么
HELP
——這就是編碼的過程
1.2 數據編碼
1.2.1 模擬信號與數字信號

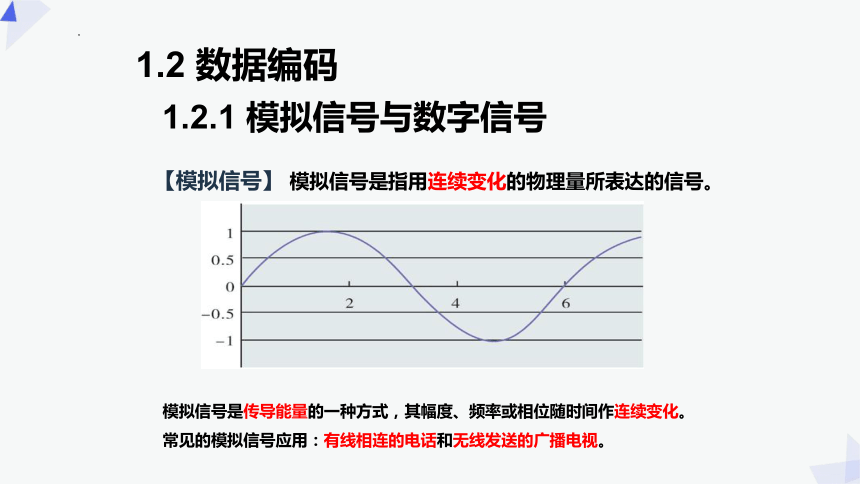

【模擬信號】 模擬信號是指用連續變化的物理量所表達的信號。
模擬信號是傳導能量的一種方式，其幅度、頻率或相位隨時間作連續變化。
常見的模擬信號應用：有線相連的電話和無線發送的廣播電視。
1.2 數據編碼
1.2.1 模擬信號與數字信號

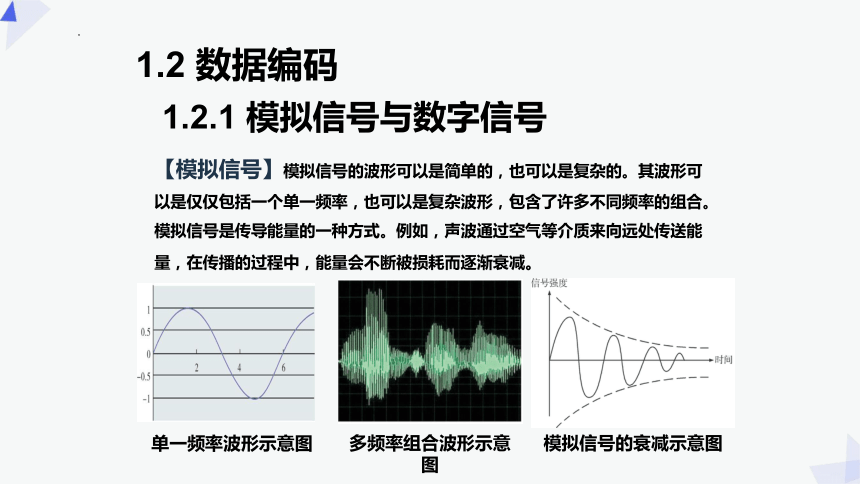

【模擬信號】模擬信號的波形可以是簡單的，也可以是復雜的。其波形可以是僅僅包括一個單一頻率，也可以是復雜波形，包含了許多不同頻率的組合。模擬信號是傳導能量的一種方式。例如，聲波通過空氣等介質來向遠處傳送能量，在傳播的過程中，能量會不斷被損耗而逐漸衰減。
多頻率組合波形示意圖
模擬信號的衰減示意圖
單一頻率波形示意圖
1.2 數據編碼
1.2.1 模擬信號與數字信號

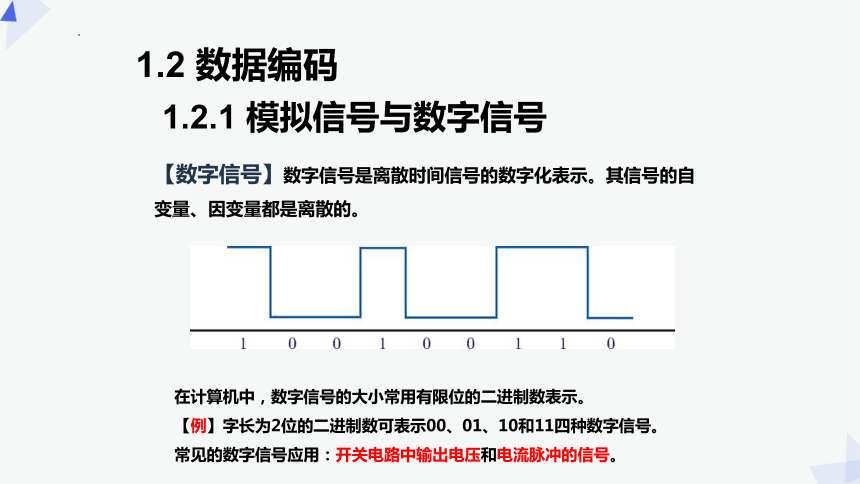

【數字信號】數字信號是離散時間信號的數字化表示。其信號的自變量、因變量都是離散的。
在計算機中，數字信號的大小常用有限位的二進制數表示。
【例】字長為2位的二進制數可表示00、01、10和11四種數字信號。
常見的數字信號應用：開關電路中輸出電壓和電流脈沖的信號。

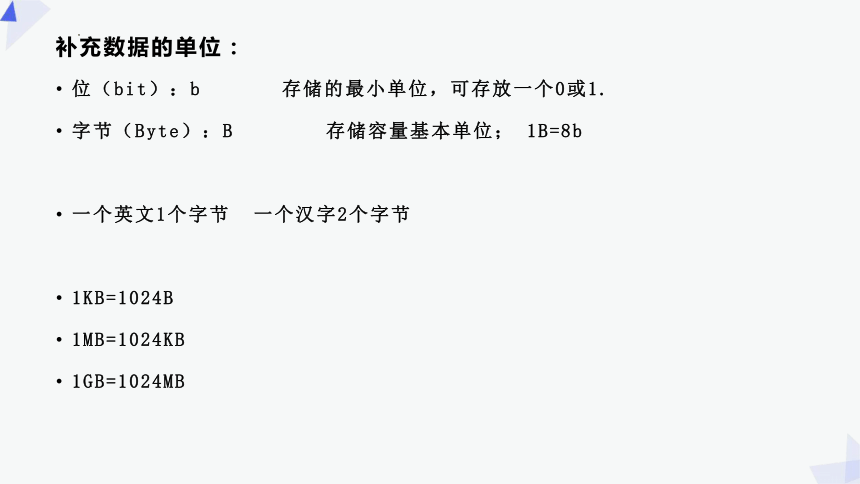

補充數據的單位：
位：b 存儲的最小單位，可存放一個0或1.
字節（Byte）：B 存儲容量基本單位； 1B=8b
一個英文1個字節 一個漢字2個字節
1KB=1024B
1MB=1024KB
1GB=1024MB
1.2 數據編碼
1.2.1 模擬信號與數字信號

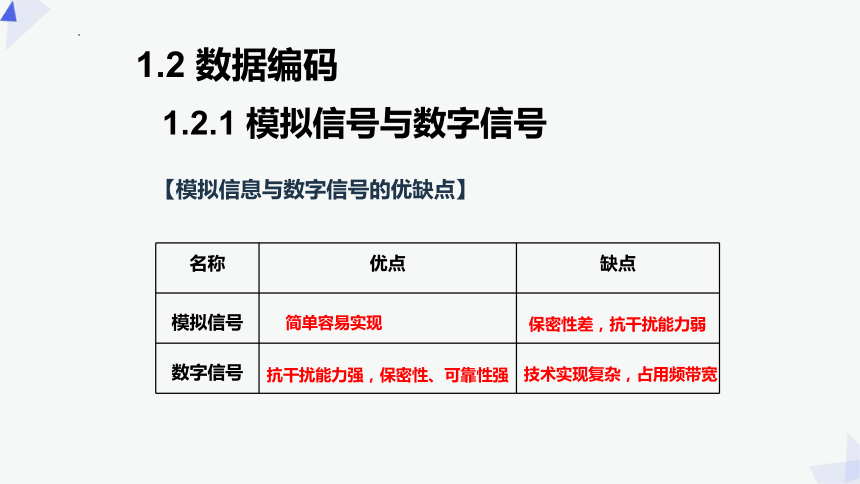

【模擬信息與數字信號的優缺點】
名稱 優點 缺點
模擬信號
數字信號
簡單容易實現
保密性差，抗干擾能力弱
抗干擾能力強，保密性、可靠性強
技術實現復雜，占用頻帶寬

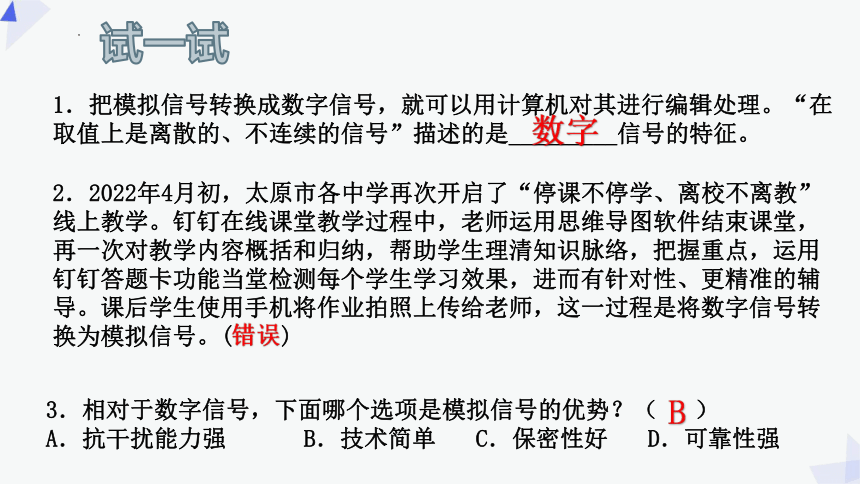

試一試
1．把模擬信號轉換成數字信號，就可以用計算機對其進行編輯處理。“在取值上是離散的、不連續的信號”描述的是_________信號的特征。
3．相對于數字信號，下面哪個選項是模擬信號的優勢？（ ）
A．抗干擾能力強 B．技術簡單 C．保密性好 D．可靠性強
2．2022年4月初，太原市各中學再次開啟了“停課不停學、離校不離教”線上教學。釘釘在線課堂教學過程中，老師運用思維導圖軟件結束課堂，再一次對教學內容概括和歸納，幫助學生理清知識脈絡，把握重點，運用釘釘答題卡功能當堂檢測每個學生學習效果，進而有針對性、更精準的輔導。課后學生使用手機將作業拍照上傳給老師，這一過程是將數字信號轉換為模擬信號。( )
數字
錯誤
B

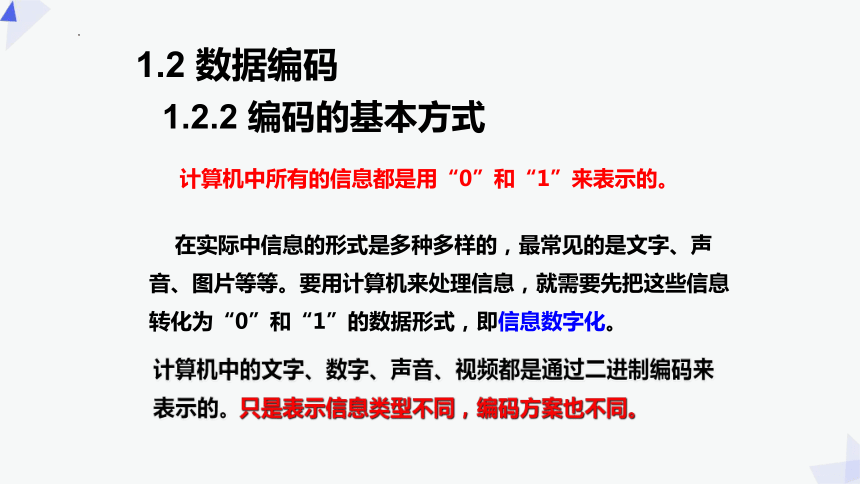

1.2 數據編碼
1.2.2 編碼的基本方式
計算機中所有的信息都是用“0”和“1”來表示的。
在實際中信息的形式是多種多樣的，最常見的是文字、聲音、圖片等等。要用計算機來處理信息，就需要先把這些信息轉化為“0”和“1”的數據形式，即信息數字化。
計算機中的文字、數字、聲音、視頻都是通過二進制編碼來
表示的。只是表示信息類型不同，編碼方案也不同。
1.2 數據編碼
1.2.2 編碼的基本方式

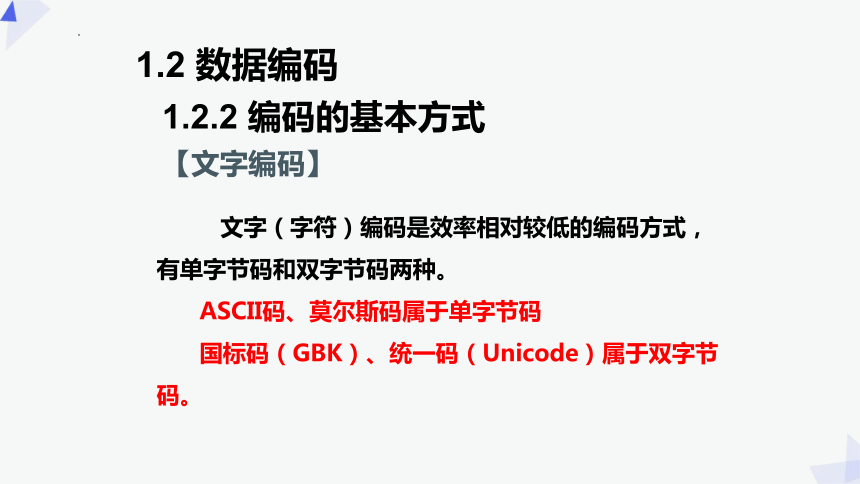

文字（字符）編碼是效率相對較低的編碼方式，有單字節碼和雙字節碼兩種。
ASCII碼、莫爾斯碼屬于單字節碼
國標碼（GBK）、統一碼（Unicode）屬于雙字節碼。
【文字編碼】
A
0100
0001
1.2 數據編碼
1.2.2 編碼的基本方式
【文字編碼】：ASCII碼
65
記住幾個常見字符的ASCII碼值：
A的編碼為 01000001（十進制數65）
a 的編碼為 01100001（十進制數97）
0 的編碼為 00110000（十進制數48）
ASCII碼是美國信息交換標準代碼、用8位二進制碼表示的基本字符編碼系統
ASCII碼是美國信息交換標準代碼、用8位二進制碼表示的基本字符編碼系統
常用的不可見控制符（33個）
ASCII碼（英文字符編碼）
以及標點符號、運算符號等33個
阿拉伯?dāng)?shù)字（10個）
英文字母（大小寫52 個）
共27=128個字符
1.2.2 編碼的基本方式
ASCII碼練習題
第1題 已知“A”的ASCII碼值的十進制數是65，則“D”的ASCII碼值的十進制數是（ ）
A 66 B 67 C 68 D 69
第2題 已知“C”的ASCII碼值的十進制數是67，則“F”的ASCII碼值的十進制數是( )
A 68 B 69 C 70 D 71
C
C
1.2 數據編碼
1.2.2 編碼的基本方式
【文字編碼】：國際碼
為了使每個漢字有一個全國統一的代碼而頒布了漢字編碼的國家標準。每個漢字有個二進制編碼，叫漢字國標碼。 每個漢字使用2個字節，主要分為兩部分：編號127之前的符號跟ASCII 碼所表示的意義相同，屬于單字節碼；編號127之后的符號統一用兩個字節表示，包含了幾乎所有的簡體中文字（中文編碼高字節的最高位不為0）。
【文字編碼】：漢字編碼
輸入碼
又叫“外碼”，按照漢字的讀音進行編碼，例如：雙拼、
智能ABC、微軟拼音輸入法、紫光拼音輸入法；
按照形狀進行編碼，例如：五筆、二筆、鄭碼、
表形碼；
機內碼
用于存儲漢字的編碼
GB2312-80——簡稱GB碼，由兩個字節組成
（16位二進制數），即存儲一個漢字2個字節，如：
11010100 11000110——云
11000100 11001111——南
含6763個漢字。
港臺地區的BIG5碼——繁體字。
近來我國用的GB1300編碼，含20902個漢字。
字形碼
又叫輸出碼或字模，是描述每個漢字形狀的編碼，即漢字顯示的代碼，如：點陣法和矢量法
16*16，24*24，32*32，48*48點陣
10*10編碼
1.2 數據編碼
1.2.2 編碼的基本方式
【文字編碼與進制數的關系】
文字編碼必須保證唯一性，即一個“碼”只能表示一個“字符”。因此，由N位二進制數組成的編碼，最多可以表示2N個字符。
例：兩位二進制數編碼最多能表示的字符數為22個字符，即4個字符
00 01 10 11
思考：GB碼使用十六位二進制數編碼，最多能表示多少個字符？
216個字符，即65536個字符
試一試
1．為了理解二進制的編碼方式，用紅、黃二極管分別來模擬0、1，如圖表示：00111，若圖中所示五個二極管的位置可任意調整，請你分析最多可表示( )種不同信號。
A．10 B．4 C．6 D．32
2．字母“k”的ASCII 碼二進制數是1101011，十進制數是107；那么字母“h”的ASCII 碼二進制數和十進制數分別是（ ）
A．1101001、105 B．1101000、104
C．1101000、105 D．1101001、104
D
B
試一試
3．根據國家漢字編碼標準 GB18030—2005，大部分常用漢字用二進制數（ ）個字節表示。
A．1 B．2 C．3 D．4
4．16×16點陣漢字就是用16行、每行16個點來表示漢字，其中一個點用一個二進制位表示，那么16×16點陣的一個漢字要用_______個字節來表示。
B
32
1.2.2 編碼的基本方式
【圖像編碼】
1.2 數據編碼
圖片
圖形
圖像
是真實物體的模型化、抽象化和線條化的表現方式。
真實地再現了一個物體的原形
位圖
矢量圖
位圖，最小單位為光柵點（或稱像素），也叫作點陣圖（或像素圖）。可以用“畫圖”軟件創建、數碼相機獲取等。
由一組指令集合描述，可以用“Flash、CorelDRAW”等軟件創建。
位圖與矢量圖的區別：位圖縮放以后會失真， 矢量圖縮放以后不會失真。
1.2.2 編碼的基本方式
【圖像編碼】：位圖文件大小
1.2 數據編碼
文件的大小=文件頭+信息頭+顏色表項+圖像分辨率×圖像量化位數÷8
文件頭 ：14個字節 信息頭 ：40個字節
顏色表項 ：每一個表項定義一種顏色，每種顏色表項占4個字節
圖像分辨率=圖像x方向的像素?cái)?shù)×圖像y方向的像素?cái)?shù)
圖像量化位數：（圖像深度）記錄顏色所用二進制的位數
因?yàn)槲募^，位圖信息頭 ，顏色表項占用空間相對較小，很多時候計算的位圖大小僅僅指的是數據文件的大小=圖像分辨率×圖像量化位數÷8
【例】有一幅16位的位圖圖像，像素為1024×800。其數據文件的大小
位圖數據文件大小=圖像分辨率×圖像量化位數÷8
若將上述圖像另存為256色位圖圖像，則文件大小為多大？（256=28 ）
文件的大小=文件頭+信息頭+顏色表項+圖像分辨率×圖像量化位數÷8
1.2.2 編碼的基本方式
=1024×800×16÷8（B）
=14+40+256*4+1024×800×8÷8 (B)
1.2.2 編碼的基本方式
【聲音編碼】：采樣
1.2 數據編碼
采樣就是把輸入的模擬信號按適當?shù)臅r(shí)間間隔得到各個時刻的樣本值， 使其轉換為時間上離散、幅度上連續的脈沖信號。
根據奈奎斯特（Harry Nyquist，物理學家，1889—1976）采樣定理，如果以一定時間間隔對某個信號f（t） 進行采樣，并且采樣頻率高于該信號最高頻率的兩倍，則采樣值包含了原信號的全部信息。
常用的采樣頻率有三種：44.1 kHz、22.05 kHz和11.025 kHz。
1.2.2 編碼的基本方式
【聲音編碼】：量化
1.2 數據編碼
量化是把樣值信號的無限多個可能的取值，近似地用有限個數的數值來表示。首先是將采樣信號幅度劃分為若干量化等級（國標聲音量化等級分為256個，即28個），然后將采樣后的信號幅度與所劃分的各個量化等級進行比較，向下取最接近的量化等級的數值。
1.2.2 編碼的基本方式
【聲音編碼】：編碼
1.2 數據編碼
編碼是將量化后的采樣值用二進制數碼表示，并轉換為由二進制編碼0和1組成的數字信號。模擬信號采樣后可用8位二進制數表示，最高位表示符號，正數為0， 負數為1。
模擬量 26 45 48 40 14
編碼 00011010 00101101 00110000 00101000 00001110
模擬量 -51 -100 -50 44 127
編碼 10110011 11100100 10110010 00101100 01111111
模擬量 125 105 90 78 65
編碼 01111101 01101001 01011010 01001110 01000001
聲音信號的數據編碼表
1.2.2 編碼的基本方式
【聲音編碼】：聲音存儲空間
1.2 數據編碼
編碼時采用的二進制位數越多，數據量越大，占用的存儲空間也越大。以聲音信息為例，其存儲空間遵循如下公式：
聲音存儲空間=采樣頻率×量化位數×聲道數×?xí)r間÷8
【例】采樣頻率為44.1 kHz、量化位數為16位的立體聲，1秒聲音所需字節數為44.1×1000×16×2×1÷8=176400（B）。
編碼后的信號可以實現無差錯的數據傳輸。
數字信號的傳送圖
1.2.2 編碼的基本方式
【視頻編碼】？
1.2 數據編碼
討論一下視頻的編碼方式
1.2.2 編碼的基本方式
【視頻編碼】幀的概念&幀頻率
1.2 數據編碼
　幀——就是影像動畫中最小單位的單幅影像畫面，相當于電影膠片上的每一格鏡頭。 一幀就是一副靜止的畫面，連續的幀就形成視頻和動畫。
視覺暫留：
人眼在觀察景物時，光信號傳人大腦神經，需經過一段短暫的時間，光的作用結束后，視覺形象并不立即消失。
1.2.2 編碼的基本方式
1.2 數據編碼
1.2.2 編碼的基本方式
31
第1章 數據與信息\數據編碼
視頻存儲空間=總幀數×一幀的存儲量
總幀數=幀頻×?xí)r長
單幀存儲量=像素總數×像素的位數÷8
第1題 將模擬信號轉換為數字信號的過程包含采樣和（ ）
①編碼 ②量化 ③壓縮 ④加密
A ①② B ①④ C ②④ D ②③
第2題 一張未經壓縮、分辨率為30×15、色彩深度為8位的位圖圖像，其存儲容量為（ ）
A 3600B B 450B C 900B D 1024B
課堂練習
32
第1章 數據與信息\數據編碼
A
B
