資源簡介

(共25張PPT)
第三章 信息系統的網絡組建

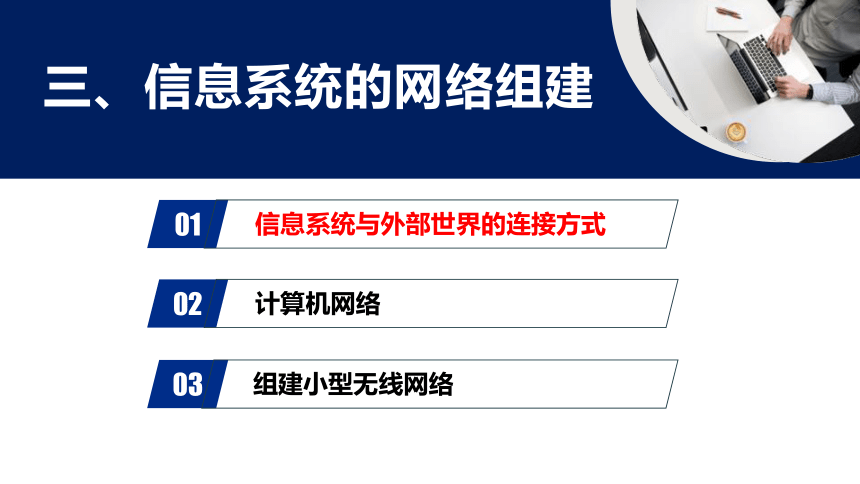

三、信息系統的網絡組建
01
信息系統與外部世界的連接方式
03
組建小型無線網絡
02
計算機網絡
2024/3/23
3
三個階段
人-機對話
計算機-計算機對話
物-物對話（物聯網）
1.信息系統與外部世界連接方式的演變 P63

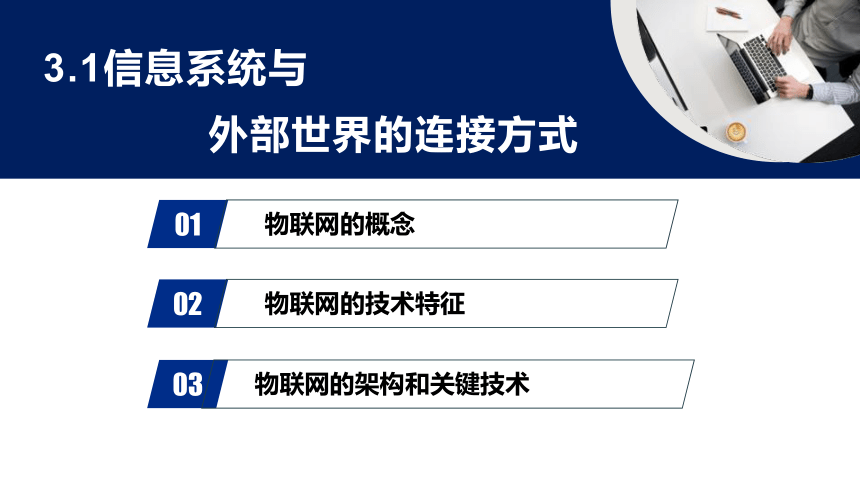

3.1信息系統與
外部世界的連接方式
01
物聯網的概念
03
物聯網的架構和關鍵技術
02
物聯網的技術特征

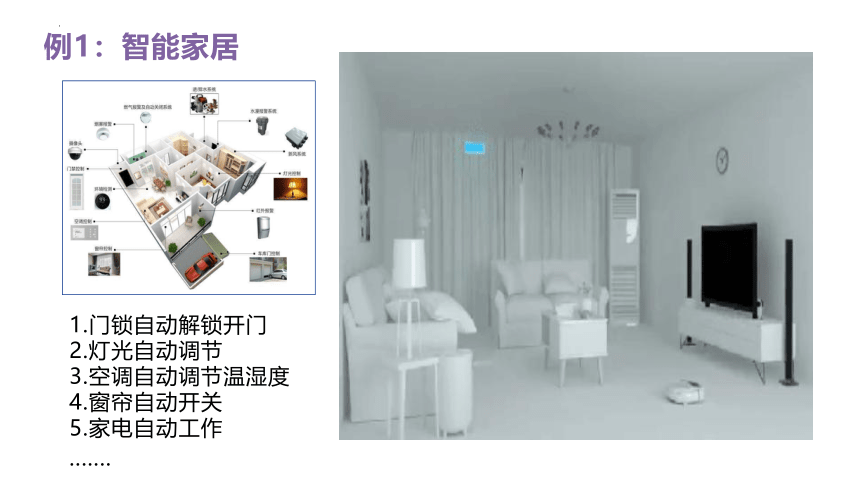

例1：智能家居
1.門鎖自動解鎖開門
2.燈光自動調節
3.空調自動調節溫濕度
4.窗簾自動開關
5.家電自動工作
.......
例2：智慧交通
共享單車就是一個典型的依托二維碼的物聯網信息系統。如果用戶需要使用共享單車，只需用手機APP掃描車身上的二維碼，就可以實現開鎖騎行，在云平臺上將自動計算行程和費用，大大方便了用戶。結合生活經驗，思考以下問題:
（1）共享單車上的二維碼，在整個信息系統中起到了什么作用？
（2）與傳統的公共單車租用相比, 共享單車有什么優勢
探究活動
該系統和外界連接的窗口
不用專人現場經營，異地還車，線上支付，車輛維護方便，使用通過軟件完成......

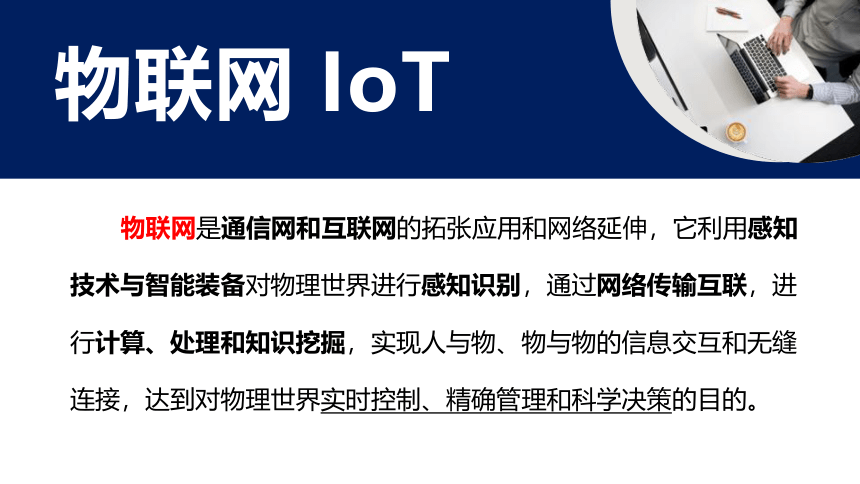

物聯網 IoT
物聯網是通信網和互聯網的拓張應用和網絡延伸，它利用感知技術與智能裝備對物理世界進行感知識別，通過網絡傳輸互聯，進行計算、處理和知識挖掘，實現人與物、物與物的信息交互和無縫連接，達到對物理世界實時控制、精確管理和科學決策的目的。
物聯網的技術特征P63-65
利用無線射頻識別(RFID)、傳感器、定位器和二維碼等手段隨時隨地對物體進行信息采集和獲取。 感知包括傳感器的信息采集、協同處理、智能組網，甚至信息服務以達到控制指揮的目的。
通過各種承載網絡，包括互聯網、電信網等公共網絡，還包括電網和交通網等專用網絡，建立起物聯網內實體間的廣泛互聯，將物體的信息實時準確地相互傳遞。
全面感知
智能處理
可靠傳遞
利用數據管理、數據運算、云計算、模糊識別和數據融合等各種智能計算技術，對海量數據和信息進行處理、分析，提升對外部世界各種活動和變化的洞察力，實現智能化的控制和決策。
（1）感知層。
感知層實現對物理世界的智能感知識別、信息采集處理和自動控制，并通過通信模塊將物理實體連接到網絡層和應用層。
（2）網絡層。
網絡層主要實現信息的傳遞、路由和控制，包括延伸網、接入網和核心網，網絡層可依托公眾電信網和互聯網，也可以依托行業專用通信網絡。
（3）應用層。
應用層包括應用基礎設施/中間件和各種物聯網應用。應用基礎設施/中間件為物聯網應用提供信息處理、計算等通用基礎服務設施、能力及資源調用接口，以此為基礎實現物聯網在眾多領域的各種應用。
物聯網的架構 P66
【項目練習】物聯網網絡架構與技術特征之間的關系？
物聯網技術特征P63
物聯網網絡架構P66
全面感知
智能處理
可靠傳遞
2024/3/23
12
傳感技術
條碼技術
二維碼技術
射頻識別
嵌入式技術
物聯網技術
條碼技術 P64
是一種自動識別技術， 廣泛應用于商業、圖書管理、郵政、倉儲、工業生產過程控制、交通等領域。 條形碼是將寬度不等的多個黑條(條)和白條(空)，按照一定的編碼規則排列，用以表達一組信息的圖形標識符。
可以標出物品的生產國、制造廠家、商品名稱、生產日期、郵件起止地點、類別、日期等許多信息，具有輸入快、準確度高、成本低、可靠性強等優點。
13
二維碼技術
二維條碼在平面的橫向和縱向上都能表示信息，二維碼可以存儲文字、數字、鏈接、圖像等信息，龐大的信息攜帶量，還有錯誤修正技術及防偽功能，增加了數據的安全性。
三維碼
15
非接觸體溫槍
紅外溫度傳感器
聲控開關
聲音傳感器
自動門
紅外傳感器
電子秤
壓力傳感器
自動烘干機
紅外傳感器
傳感器應用
相機
光學傳感器
傳感器能夠感受規定的被測量并按照一定規律轉換成可用輸出信號的器件或裝置。由敏感元件、轉換元件和基本電路組成
傳感技術 P67
敏感元件是指?jìng)鞲衅髦心苤苯痈惺鼙粶y(cè)(物理)量的部分
轉換元件將敏感元件的輸出轉換成電路參量(如電壓、電感等)
基本電路將電路參數轉換成電量輸出
傳感器類別 人的感覺器官 應用
光敏傳感器 視覺 紅外線傳感器、紫外線傳感器、色彩傳感器
聲敏傳感器 聽覺 用于檢測氣體、液體或固體中傳播的機械振動
氣敏傳感器 嗅覺 用于檢測氣體濃度和成分
化學傳感器 味覺 用于檢測各種化學物質及其濃度
壓敏、濕敏、溫敏等傳感器 觸覺 能感受壓力和環境溫度、濕度等
傳感技術
【思考一下】請大家舉例說幾個日常生活中傳感器的應用？
溫度傳感器
風力傳感器
紅外傳感器
智能花盆
通過各種傳感器采集盆栽植物的生長數據，包括花盆中土壤的溫度、濕度、關照強度等，利用物聯網技術，對數據進行分析、處理。
1.全面感知
傳感器應用
射頻識別RFID的應用
射頻識別技術（RFID）P68
閱讀器（傳送器、接收器、微處理器）
天線
電子標簽 (公交卡、門禁卡、身份證等)
優點:（1）非接觸式識別
（2）能在惡劣環境中使用：能穿透雪、霧、冰、涂料、塵垢
（3）閱讀速度快（大多數時候不到100毫秒）
嵌入式系統技術
嵌入式系統是指以應用為中心、以計算機技術為基礎、軟硬件可裁剪，適應應用系統對功能、可靠性、成本、體積、功耗嚴格要求的專用計算機系統。能使設備具有智能。
課堂練習
1、下列( )不屬于傳感器的組成。。
A、敏感元件 B、轉換元件 C、邏輯元件 D、基本電路
2、通常將RFID系統分為三大組件，下列( )不屬于三大組件。
A、閱讀器 B、天線 C、標簽 D、微處理器
3、RFID技術是指( )。
A、射頻識別技術 B、紅外線技術 C、藍牙技術 D、網絡技術
4、傳感和( )是物聯網感知物理世界獲取信息和實現物體控制的首要環節。
A、識別技術 B、網絡技術 C、信息技術 D、電子技術
C
D
A
A
5.利用RFID、傳感器、二維碼等隨時隨地獲取物體的信息，指的是（ ）技術。
A.可靠傳遞 B.全面感知 C.智能處理 D.互聯網
6.智慧班牌是智慧平臺的數據呈現端，也是智慧平臺數據的采集工具之一，例如課堂考勤，當學生佩戴電子學生證進入班級時，它就能自動登記該學生的考勤情況，并把信息上傳到校園的考勤登記系統中。請問，這種數據采集方式應用了物聯網中的哪種關鍵技術 ( )
A.傳感技術 B.射頻識別技術
C.嵌入式系統技術 D. Wi-Fi揍入技術
課堂練習
B
B
總結
（1）感知層 全面感知
（2）網絡層 可靠傳遞
（3）應用層 智能處理
物聯網網絡架構 技術特征 技術
條形碼、二維碼、
傳感器
射頻識別(RFID)、
嵌入式技術
謝謝觀看
