資源簡介

(共19張PPT)
認識物聯網
任務一 探究什么是物聯網

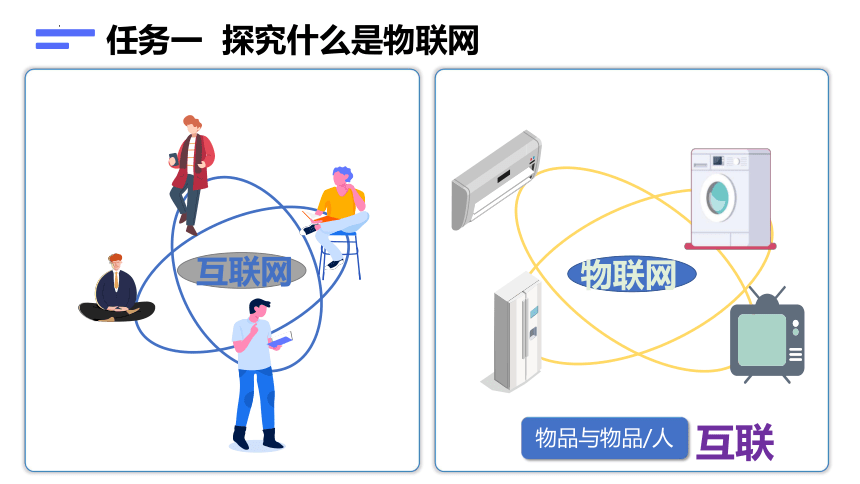

互聯網
物聯網
物品與物品/人
互聯
任務一 探究什么是物聯網

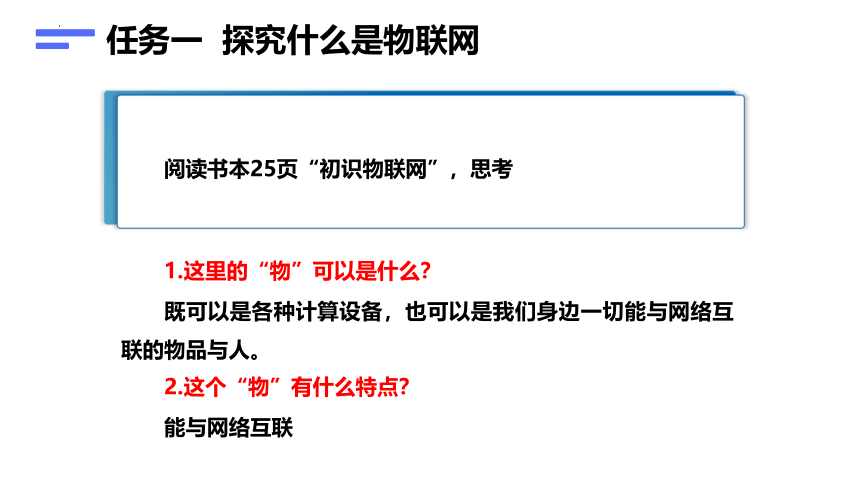

閱讀書本25頁“初識物聯網”，思考
1.這里的“物”可以是什么？
2.這個“物”有什么特點？
既可以是各種計算設備，也可以是我們身邊一切能與網絡互聯的物品與人。
能與網絡互聯

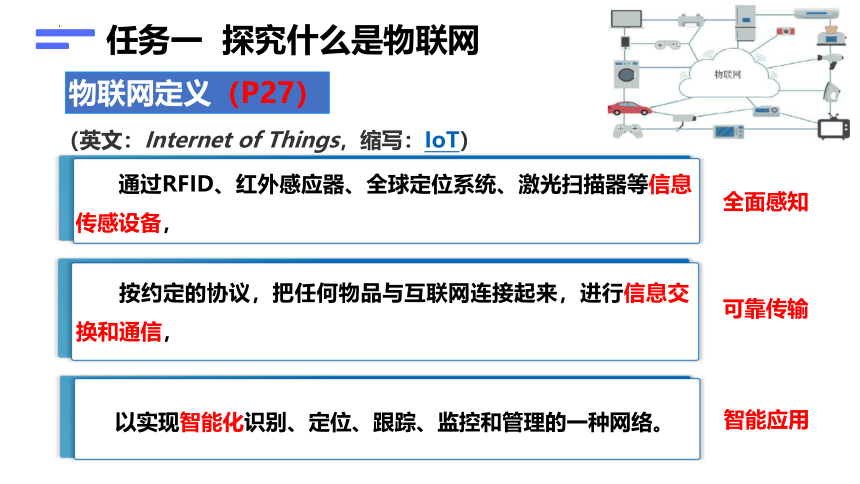

物聯網定義（P27）
任務一 探究什么是物聯網
通過RFID、紅外感應器、全球定位系統、激光掃描器等信息傳感設備，
以實現智能化識別、定位、跟蹤、監控和管理的一種網絡。
按約定的協議，把任何物品與互聯網連接起來，進行信息交換和通信，
全面感知
可靠傳輸
智能應用
（英文：Internet of Things，縮寫：IoT）
任務二 探究物聯網的基本架構
傳感技術
射頻識別
條碼技術
二維碼技術
全面感知技術
任務二 探究物聯網的基本架構

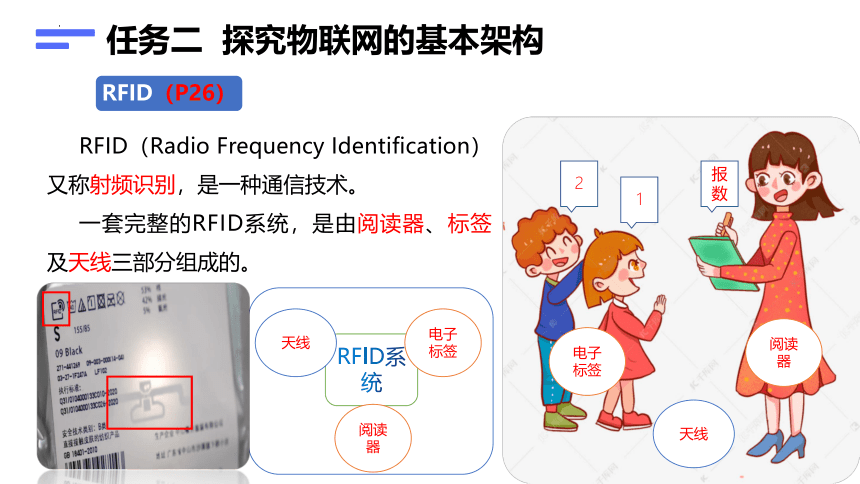

RFID（Radio Frequency Identification）又稱射頻識別，是一種通信技術。
一套完整的RFID系統，是由閱讀器、標簽及天線三部分組成的。
RFID（P26）
RFID系統
天線
電子
標簽
閱讀器
閱讀器
電子
標簽
天線
報數
2
1
任務二 探究物聯網的基本架構

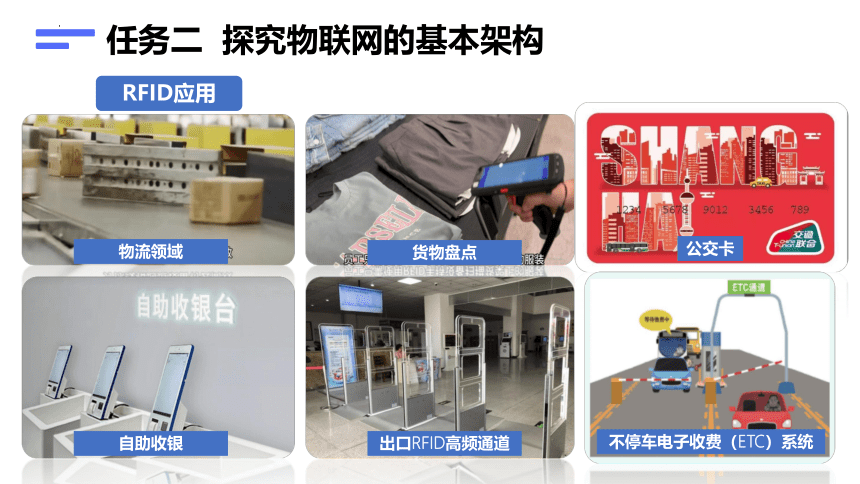

RFID應用
出口RFID高頻通道
物流領域
貨物盤點
自助收銀
不停車電子收費（ETC）系統
公交卡
通過RFID、紅外感應器、全球定位系統、激光掃描器等信息傳感設備，
以實現智能化識別、定位、跟蹤、監控和管理的一種網絡。
按約定的協議，把任何物品與互聯網連接起來，進行信息交換和通信，
信息傳感設備
信息交換和通信
智能化管理
任務二 探究物聯網的基本架構
分析無人結賬系統
傳感設備 傳輸數據 智能功能
無人結賬系統 RFID 衣服價格、數量等信息 自動結賬、貨物管理等
任務二 探究物聯網的基本架構
傳感器是一種檢測裝置，能感受到被測量的信息，并能將感受到的信息按一定規律轉換為電信號或其他所需形式，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。
感官
被測量
大腦
人體做出反應
傳感器
被測量
終端設備
顯示執行
電信號
模數轉換器
數字信號
傳感器（P24）
任務二 探究物聯網的基本架構
傳感器（P24）
傳感器是一種檢測裝置，能感受到被測量的信息，并能將感受到的信息按一定規律轉換為電信號或其他所需形式，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。
加速度傳感器
記錄步數
語音控制
自動亮度
橫豎屏切換
指紋解鎖
合蓋鎖屏
指南針
聲音傳感器
光敏傳感器
重力傳感器
指紋傳感器
霍爾傳感器
磁場傳感器
任務二 探究物聯網的基本架構
傳感器
能實時監測自己種養的花卉的生長環境，并能根據手機App的提示，了解所需要的養護操作或自動對花卉進行養護。
分析智能養花系統
任務二 探究物聯網的基本架構
傳感器
分析智能養花系統
傳感設備 傳輸數據 智能功能
無人結賬系統 RFID 衣服價格、數量等信息 自動結賬、貨物管理
智能養花系統
光照、溫度等傳感器 植物生長狀態等信息 智能檢測、智能養護
感知層 網絡層 應用層
任務二 探究物聯網的基本架構
3.應用層
主要實現物聯網的各種應用。
2.網絡層
主要實現信息的傳輸。
1.感知層
實現對現實世界的智能感知識別 。
全面感知
可靠傳輸
智能應用
任務三 分析物聯網案例
智能廁所引導系統
共享單車系統
傳感設備 傳輸數據 智能功能
無人結賬系統 RFID 衣服價格、數量等信息 自動結賬、貨物管理
智能養花系統 光照、溫度等傳感器 植物生長狀態等信息 提示養護、智能養護
共享單車系統
廁所引導系統
衛星定位裝置 攝像頭 車輛位置 騎行時間 車輛編號 解鎖密碼 自動定位
自動開鎖
自動計費
溫度、濕度等傳感器 人體感應器 使用人數、廁所環境等信息 顯示剩余空位、環境清潔等
思考與討論
現實中還有哪些物聯網應用呢？
物聯網應用
智能醫療
智能插座
智能家居
物聯網應用
無人駕駛汽車
智慧農業
小試牛刀
1.物聯網是將多種信息傳感設備等裝置與互聯網結合起來而形成的一個網絡。
物聯網中的RFID主要用于（ ）
A.感知識別
B.信息傳輸
C.智能計算
D.數據存儲
2.物聯網的基本架構不包含以下哪個選項（ ）
A.感知層
B.傳輸層
C.網絡層
D.應用層
A
B
課堂小結
物聯網
信息系統
物聯網的概念
物聯網的基本架構
感知層
網絡層
應用層
RFID、傳感器
物聯網應用
無人結賬系統
共享單車系統
…
