新聞報道
森林火災之迷
某校學生周末去郊游，他們帶了吃的、喝的去爬山，到了傍晚，他們扔了這些“裝備”，輕裝”回家了。第二天,太陽出來后不久,這片美麗的森林便被一場大火燒毀了。事后調查這些學生都沒有帶火種，那森林起火的罪魁禍首是誰呢？
原來是由于一個裝有水的透明圓塑料瓶子惹的禍，它“借著”陽光“點燃 ”了旁邊的紙團

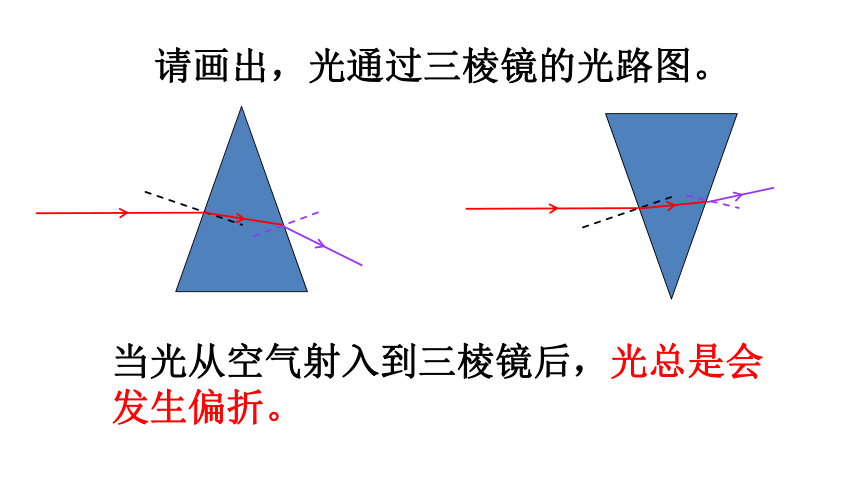

請畫出，光通過三棱鏡的光路圖。
當光從空氣射入到三棱鏡后，光總是會發生偏折。

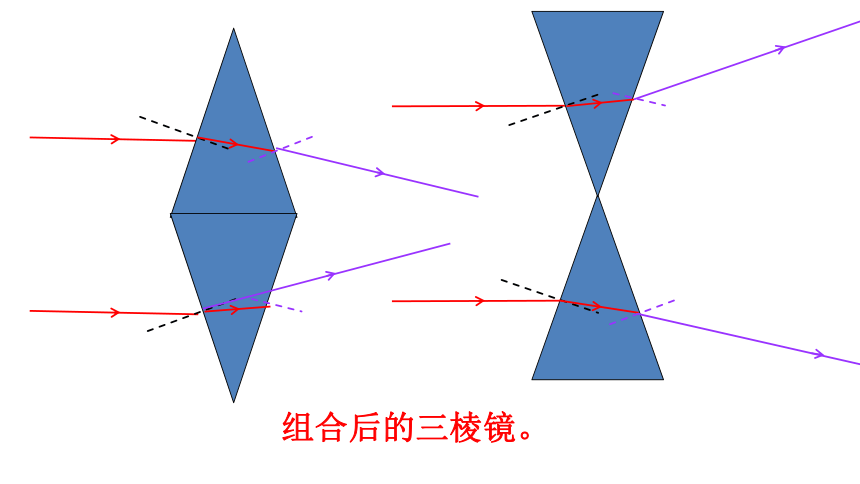

組合后的三棱鏡。

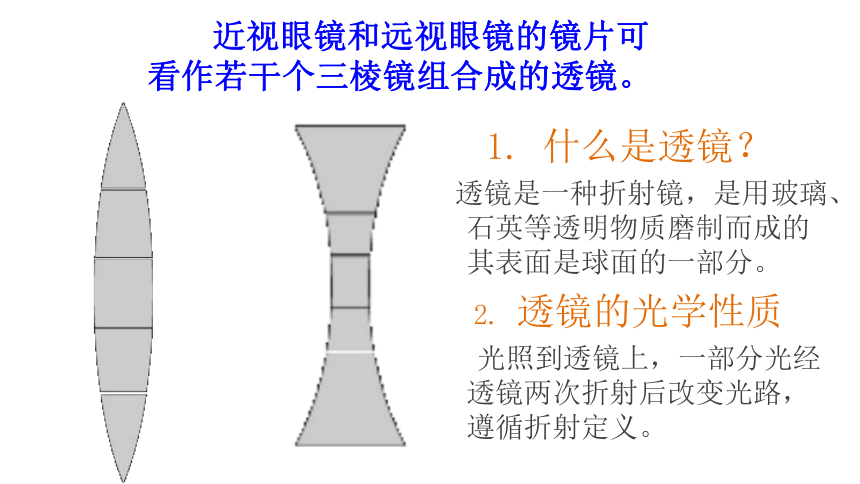

近視眼鏡和遠視眼鏡的鏡片可看作若干個三棱鏡組合成的透鏡。
1. 什么是透鏡？
透鏡是一種折射鏡，是用玻璃、石英等透明物質磨制而成的其表面是球面的一部分。
2. 透鏡的光學性質
光照到透鏡上，一部分光經透鏡兩次折射后改變光路，遵循折射定義。

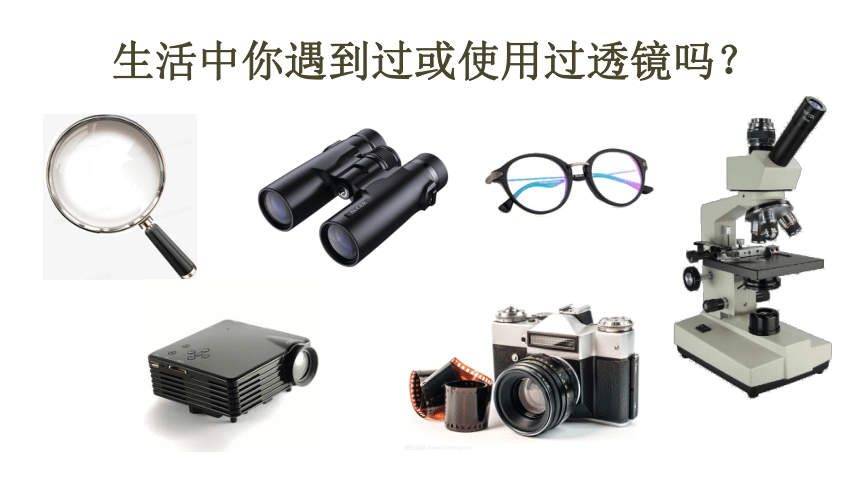

生活中你遇到過或使用過透鏡嗎？
先摸一摸放大鏡和近視眼鏡的鏡片各處的厚薄，再使用它們來觀察書上的文字，并記錄。

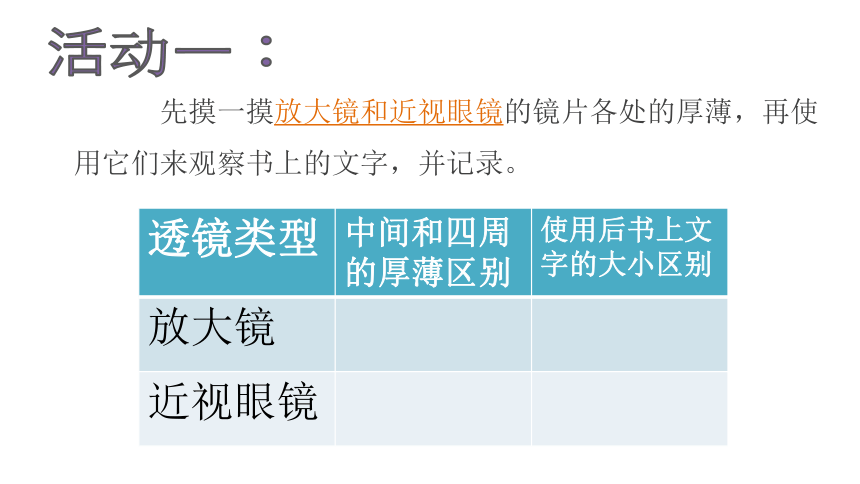

活動一：
透鏡類型 中間和四周的厚薄區別 使用后書上文字的大小區別
放大鏡
近視眼鏡
凸透鏡：
凹透鏡：
中央厚,邊緣薄
中央薄,邊緣厚
先摸一摸放大鏡和近視眼鏡的鏡片各處的厚薄，再使用它們來觀察書上的文字

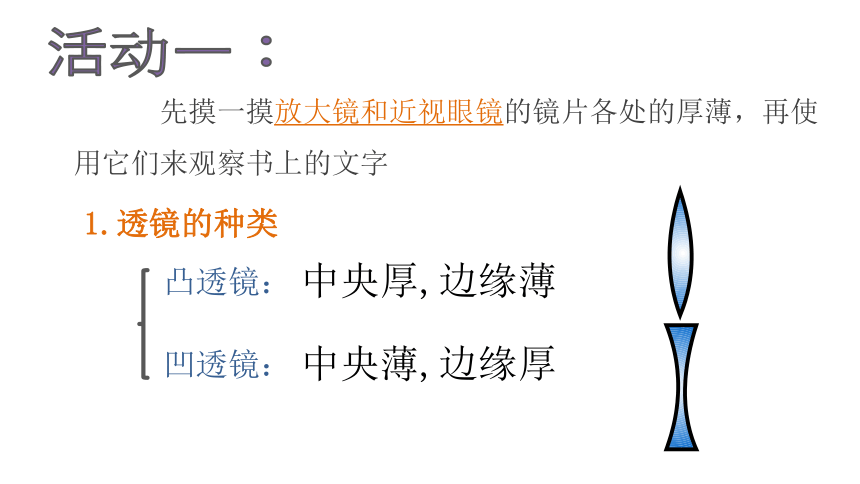

1.透鏡的種類
活動一：
練習：在如圖所示的透鏡中，屬于凸透鏡的是_________________，它們的共同特點是____________________________；屬于凹透鏡的是______________ ，它們的共同特點是__________________________；
A B C D E F
A 、B、D
C、E、F
中間厚 、邊緣薄
中間薄、邊緣厚
凸 凸 凸
凹 凹 凹
1. 讓凸透鏡正對著太陽光，拿一張白紙在它的另一側來回移動，直到紙上的光斑變得最小、最亮。測出這個光斑到凸透鏡的距離： 。
2.換用不同的凸透鏡重復上述實驗，你有什么發現？
3. 換用凹透鏡再做上面的實驗，紙上還能得到最小、最亮的光斑嗎？ 。
課本P75活動
不能
不同的凸透鏡，光斑到凸透鏡的距
離不同。
平行光經過凸透鏡折射后會聚于一點
凸透鏡能將平行光會聚成一點。
焦點到凸透鏡中心間的距離。
焦點：
焦距：
焦點 F
焦距 f
主光軸
光心
F
凸透鏡的性質
有會聚作用，所以凸透鏡也叫會聚透鏡。
平行主光軸的光透過凸透鏡會聚成的點叫焦點（F） 。
焦點到透鏡中心（光心）的距離叫焦距（f）v 。
凸透鏡的焦距越短，會聚作用越強。
光心：透鏡中心。
主光軸：透鏡兩側面所在球面圓心之間的連線。
凸透鏡有兩個實焦點。
F
f
O
結論：
從凸透鏡焦點處發出的光線經凸透鏡折射后折射光線平行于主光軸。
O
F
F
想一想：根據光路的可逆性從凸透鏡焦點處發出的光線經凸透鏡折射后光線將會
凸透鏡對光的會聚作用：
光線通過凸透鏡后向主光軸“靠攏”。
3. 凹透鏡對光線的作用：
發散
凹透鏡兩側有兩個對稱的虛焦點。
F
F
焦點
f
焦點到凸透鏡光心的距離。
符號為f。
焦距
O
F
F
O
O
O
延長線過凹透鏡虛焦點的光線經凹透鏡折射后折射光線將
平行于主光軸
O
想一想：根據光路的可逆性延長線過凹透鏡
焦點光線經凹透鏡折射后折射光線將會
凹透鏡對光的發散作用：光線通過凹透鏡后向主軸“遠離”。
凸透鏡與凹透鏡的幾條特殊光線
凸透鏡
F
F
F
凹透鏡
凸透鏡起會聚的作用，
折射后的光線向主光
軸“靠攏”
而凹透鏡則使光線
發散。折射后光線
“遠離”主光軸。
光線通過凸透鏡或凹透鏡的光心，傳播方向不變
歸納總結
F
F
F
F
完成下列光路圖：
F
F
F
F
完成下列光路圖
·
·
·
·
·
·
·
·
論
示
討
展
在下面的暗箱中，畫入合適的透鏡，使光路正確。
O
D
如圖所示，一束光通過放在O處方框中的光學
元件后改變了傳播方向，則O處的光學元件（ ）
A．只能是平面鏡
B．只能是凸透鏡
C．只能是凹透鏡
D. 平面鏡、凸透鏡、凹透鏡都有可能
