順序結構（二）
繪制流程圖描述問題解決過程

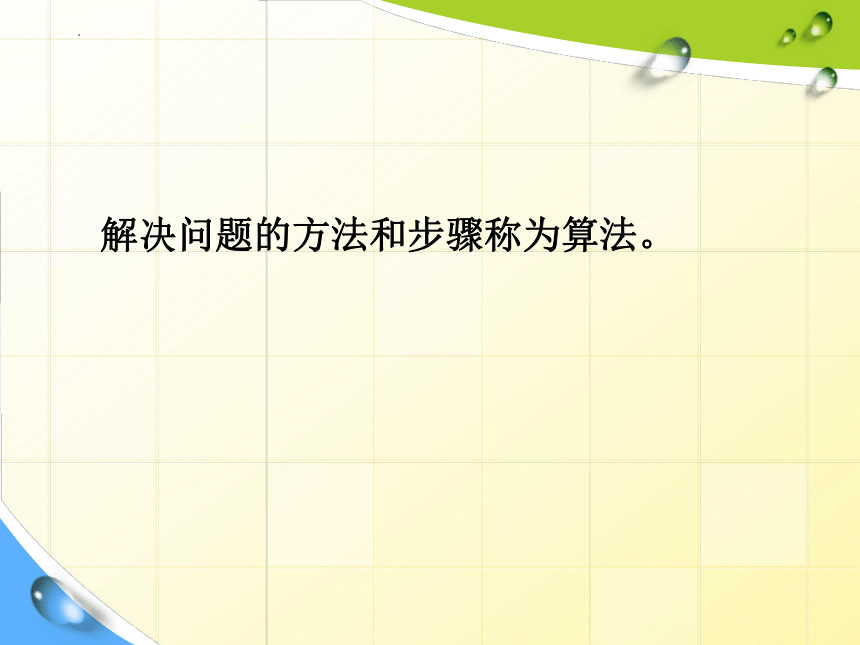

解決問題的方法和步驟稱為算法。

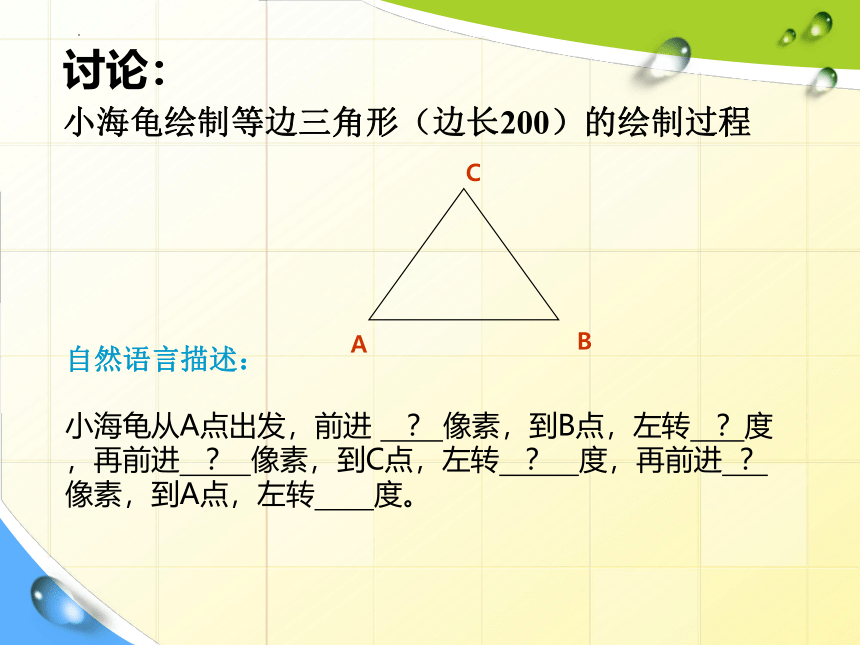

討論：
小海龜繪制等邊三角形（邊長200）的繪制過程
小海龜從A點出發，前進 ？ 像素，到B點，左轉 ？度，再前進 ？ 像素，到C點，左轉 ？ 度，再前進 ？像素，到A點，左轉 度。
A
B
C
自然語言描述：
算法也可通過流程圖來描述，幫助我們理清思路，使編寫程序的過程更加容易。
一、流程圖
流程圖是一種用標準的符號描述程序運行步驟的圖形化表達方式。它是由圖框和流程線組成的圖形，圖框表示各種類型的操作，圖框中的文字和符號表示操作的內容，流程線表示操作的先后次序。流程圖可以很好的表達順序、分支和重復邏輯，可以較好的描述數據處理、算法描述及系統功能描述。
程序流程圖符號 含義
起止框：表示程序的開始或結束
輸入/輸出框：表示程序中的數據輸入和結果輸出
判斷框：根據條件進行判斷，選擇程序下一步的執行方向
計算或處理框：對數據進行計算或處理
流程線：用箭頭指向程序下一步的執行方向
○ 連接點：當流程圖很大的時候，一張紙畫不開，需要轉到另一張紙時使用
練習：根據自然語言，畫出小海龜繪制等邊三角形的流程圖
程序開始，導入turtle模塊，小海龜前進200 像素，左轉 120度，再前進 200 像素，左轉 120 度，再前進 200像素，左轉 120 度，程序結束。
參考流程圖：
編寫程序：依照流程圖編寫程序，流程圖中每一個矩形對應一條語句。
參考代碼：
import turtle
turtle.forward(200)
turtle.left(120)
turtle.forward(200)
turtle.left(120)
turtle.forward(200)
turtle.left(120)
觀察家人烹制一道菜肴的過程，用流程圖畫出制作流程。
二、順序結構：
每一步操作對應的語句都有明確的先后順序，一步緊跟一步，這種程序叫做順序結構，它的執行順序是自上而下，依次執行。
順序結構是最簡單的程序結構，只要按照解決問題的順序寫出相應的語句即可。
情境：
上體育課的時候，a同學想和b同學做一個換球游戲，換球規則：要求每次交換只允許每人手中最多一個球。如何換球，請你幫他們出出主意。
算法1：按照生活經驗，我們可以想到直接互拋來交換兩個球的方法
步驟1：a拿籃球
步驟2：b拿排球
步驟3：a將籃球給b
步驟4：b將排球給a
程序描述：
a=1
b=2
a=b
b=a
print(a,b)
算法2：第三人交換法，第三人就像一個郵遞員
步驟1：a拿籃球
步驟2：b拿排球
步驟3：a將籃球給第三人c
步驟4：b將排球給a
步驟5：第三人c將籃球給b
程序描述：
a=1
b=2
c=a
a=b
b=c
print(a，b)
小結
一、流程圖
1.概念：流程圖是一種用標準的符號描述程序運行步驟（即算法步驟）的圖形化表達方式，主要用于程序分析和過程描述。
2.常用的繪制流程圖的符號及含義
二、順序結構
指的是程序從上到下，依次執行每一條語句的方法
