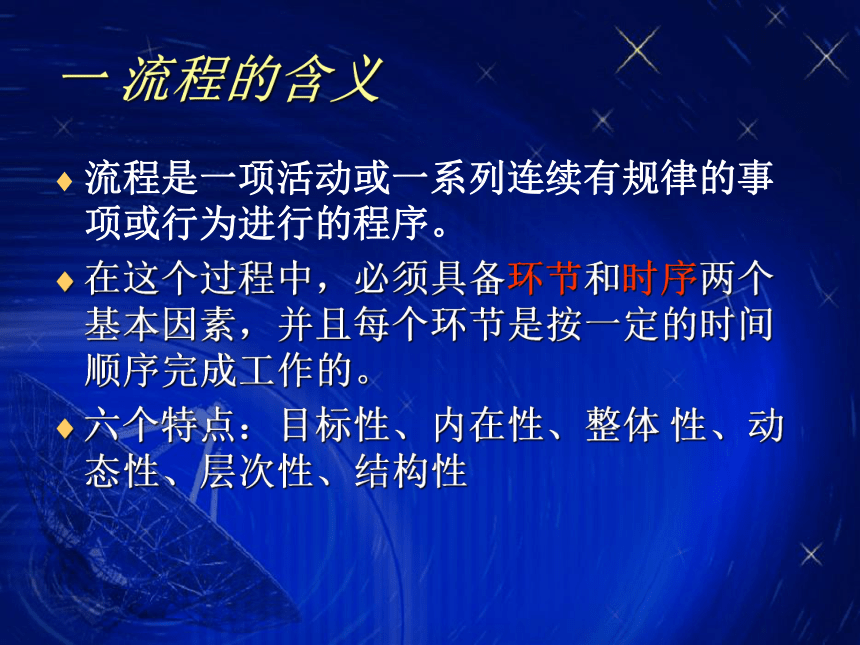

課件27張PPT。流程一 流程的含義流程是一項活動或一系列連續有規律的事項或行為進行的程序。
在這個過程中，必須具備環節和時序兩個基本因素，并且每個環節是按一定的時間順序完成工作的。

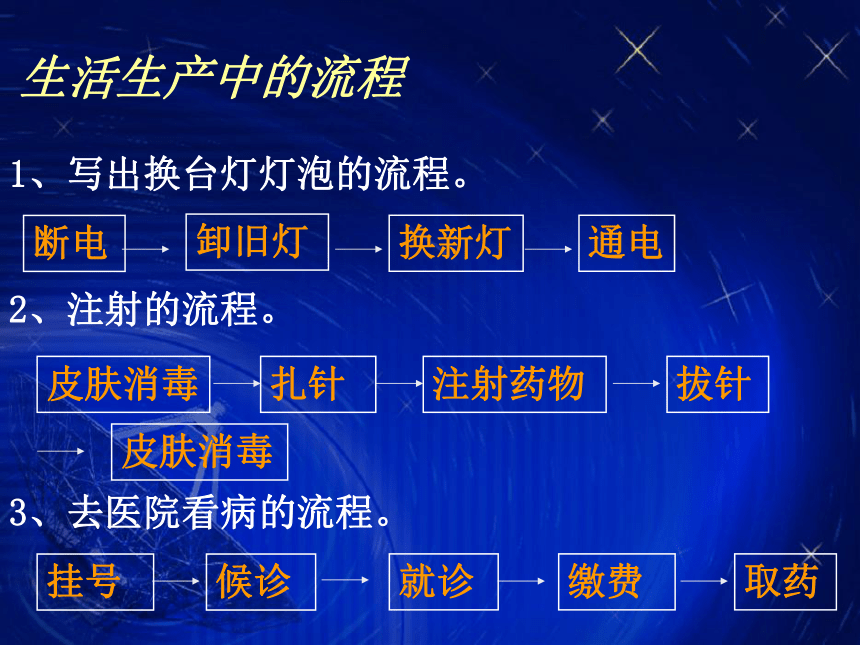

六個特點：目標性、內在性、整體 性、動態性、層次性、結構性1、寫出換臺燈燈泡的流程。2、注射的流程。

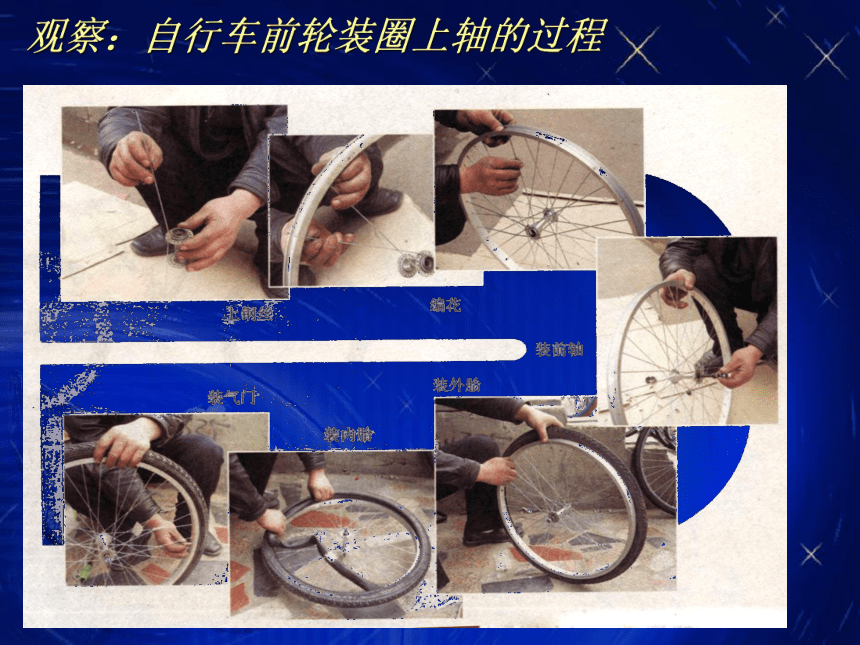

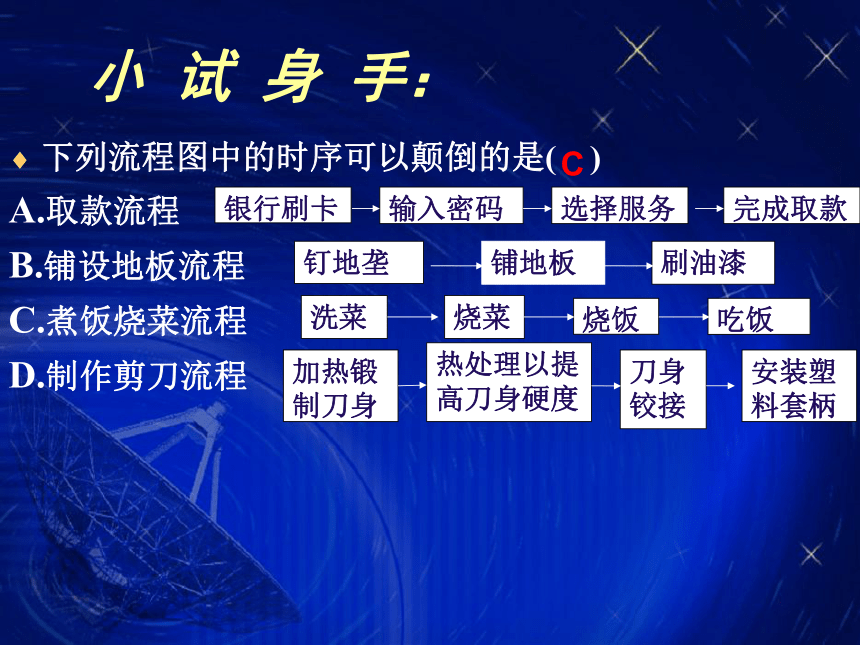

斷電卸舊燈換新燈通電3、去醫院看病的流程。掛號候診繳費就診取藥皮膚消毒注射藥物拔針皮膚消毒扎針生活生產中的流程觀察：自行車前輪裝圈上軸的過程下列流程圖中的時序可以顛倒的是( )
A.取款流程
B.鋪設地板流程
C.煮飯燒菜流程

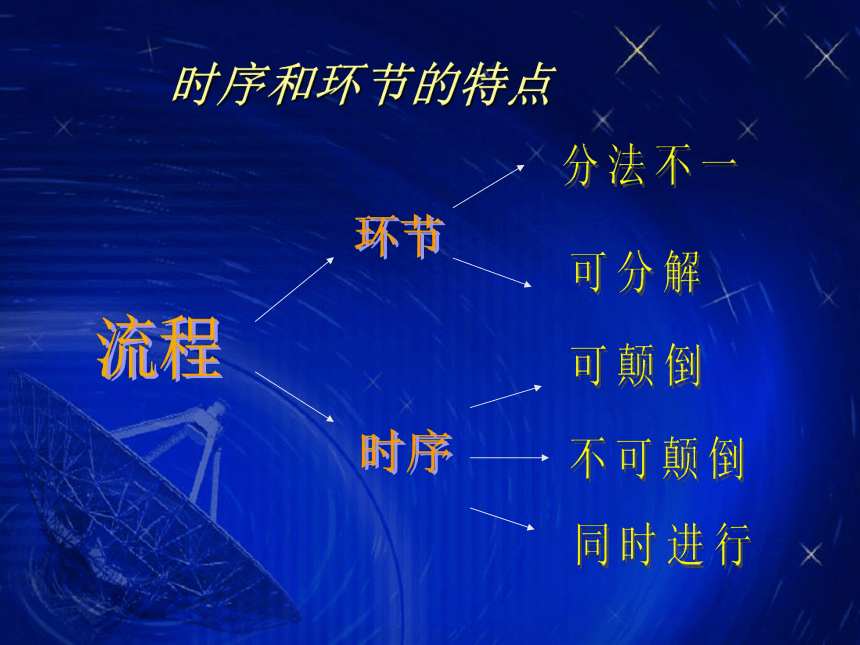

D.制作剪刀流程小 試 身 手：C環節時序分法不一可分解可顛倒不可顛倒同時進行流程時序和環節的特點流程設計①確定目標和明確任務②分析設計基本因素
劃分環節
確定時序③畫流程圖④檢測修改和優化方案設計的一般過程：⑤產品的使用和維護①發現與明確問題②制定設計方案
(收集信息、設計分析、
方案構思、方案呈現

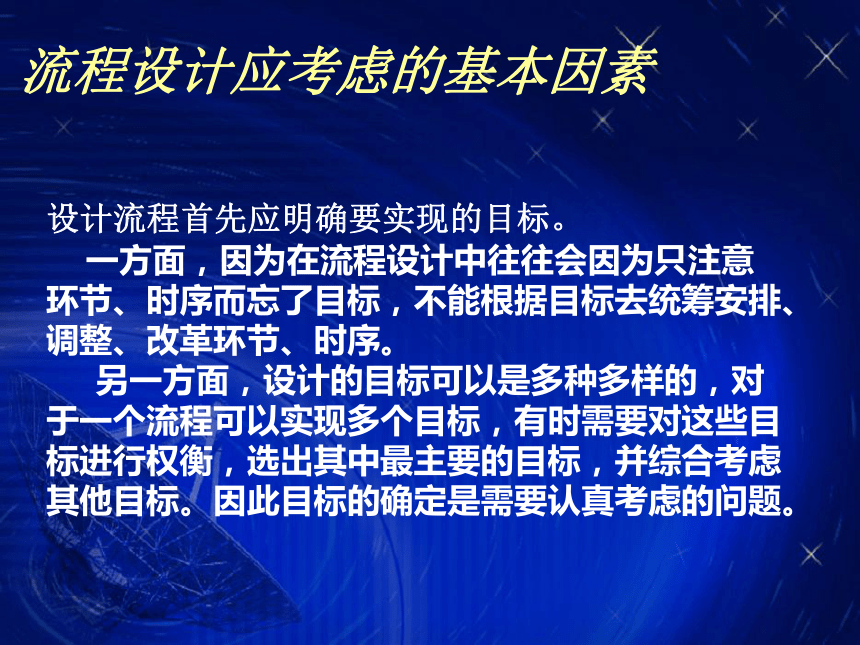

方案篩選)③制作模型或原型④測試、評估及優化 二、 流 程 的 設 計設計流程首先應明確要實現的目標。
一方面，因為在流程設計中往往會因為只注意環節、時序而忘了目標，不能根據目標去統籌安排、調整、改革環節、時序。

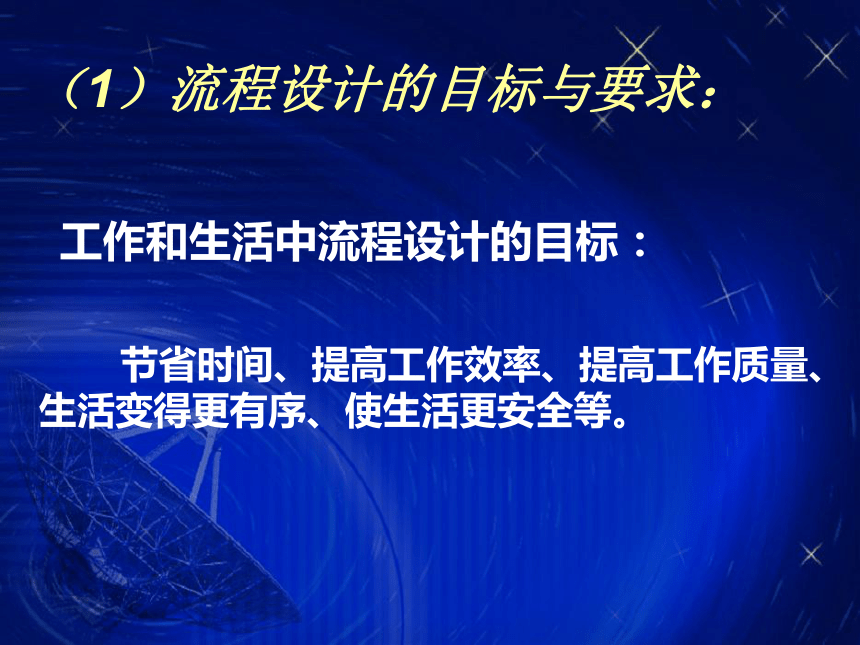

另一方面，設計的目標可以是多種多樣的，對于一個流程可以實現多個目標，有時需要對這些目標進行權衡，選出其中最主要的目標，并綜合考慮其他目標。因此目標的確定是需要認真考慮的問題。流程設計應考慮的基本因素（1）流程設計的目標與要求：工作和生活中流程設計的目標： 節省時間、提高工作效率、提高工作質量、生活變得更有序、使生活更安全等。生產活動中流程設計要實現的具體目標（2）流程設計中的基本因素 生產活動的流程設計的基本因素主要有材料、工藝、設備、人員、資金和環境。基本因素材料設備工藝資金環境人員……流程的表達 流程的表達方式是多種多樣的，有文字、表格、圖示、模型、動畫等。為了使流程的描述清晰可見，我們一般采用流程圖來表達流程。流程設計的框圖流程的表達（一般流程圖） 發現與
明確問題制定設
計方案制作模型或原型優化方案編制產品說明書方框流程圖教材55-56 時間表流程圖，地理位置流程圖流程的表達流程圖的其他表達方式:文字表達流程圖的表達方式:表格表達流程圖的表達方式:圖示表達學生練習：有某一化妝品公司要生產一種面膜，給某一年齡層的女性使用，現在請你為該公司設計一個以這一產品為中心的企業業務流程圖： “案例分析：合成氨的生產工藝流程” 首先用適當的方法生產出合成氨的原料--氮氣和氫氣。氮氣和氫氣的混合氣體在合成塔內500℃和300atm條件下，通過催化劑的作用產生氨氣，再通過氨分離氣不斷地把生成的氨分離出來，同時未轉化的反應氣體再進入合成塔循環加工，這就是合成氨的工藝流程。　　合成氨的工藝流程的產生是一個對其內在屬性和規律探索的過程。19世紀初，經過化學家上萬次的試驗，最終才得出在500℃高溫下和300atm的條件下能合成出氨，但轉化率僅有2%~8%的試驗結論，后來又經過不斷的試驗才形成現在工業生產上使用的較為成熟的合成氨生產工藝流程。　問題1：這個案例包括了哪些環節，它們的時序如何？　
問題2：如何將氨合成的流程圖畫出來，可以用什么方式來表達這個流程？問題3：畫流程圖關鍵要注意什么？問題4：合成氨的流程設計與前面提到的“洗衣服，煮飯”的流程設計相比，有什么特點？ １. 流程的優化在流程的設計和實施過程中，要對流程進行不斷的改進，以期取得最佳的效果，這樣的改進過程稱為流程的優化．２. 流程優化的目的提高工作效率，降低成本，降低勞動強度，節約能耗，減少環境污染，保證安全生產等流程的優化:３. 流程優化的指標工期優化，工藝優化，成本優化，技術優化，質量優化等４. 學習流程優化分類很多工地為了臺風來之前完成工程，實行“三班倒”的方式以前防腐防銹都用油漆，現在都用電鍍或者淬火郵遞員投遞路線的優化以前交水電費要去指定的地方交，現在可以通過銀行轉帳鐵和其他金屬制成合金，強度更強，質量更輕，耐腐蝕思考這個流程可否改進？如何改進？從銀行存取款→自動存取款機存取款存款機存款流程
1、 在“入卡口”處插入貴卡。2、在“入鈔口”處靠左邊逐張放入平整的鈔票，每次最多可以存入十張人民幣。3、觸摸屏幕上“確認”或“取消”處以確認或放棄此次存款。4、完成交易，取回磁卡和回單。存款已記入您的帳戶。5、如需繼續存款，請按以上說明重復進行。交水電費流程的優化小明中午在家燒菜做飯，為父母準備一頓中餐。他完成的事項有：淘米、洗菜、切菜、燒菜湯、燒飯、炒菜。可小明家只有一個煤球爐，如果按以上順序完成，各段花費時間如下圖。請你根據所學的流程知識，設計合理的流程。
謝謝
