(共23張PPT)
3.1.2小型信息系統的規劃
第三章
搭建小型信息系統

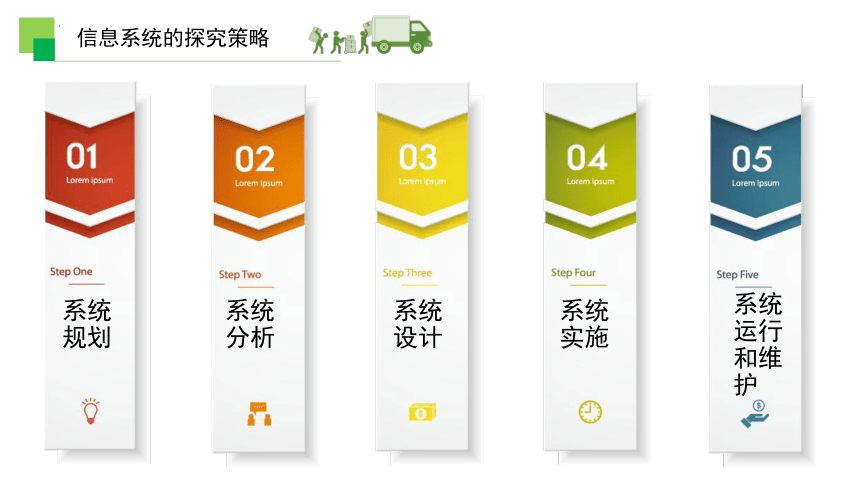

信息系統的探究策略
系統規劃
系統分析
系統設計
系統實施
系統運行和維護
信息系統規劃的原則
P91：信息系統規劃指根據用戶提出的需求,從用戶的現狀出發,經過調查,對所要開發信息系統的技術方案、實施過程、階段劃分、開發組織和開發隊伍、投資規模及工作進度等,用系統的、科學的、發展的觀點進行全面規劃。

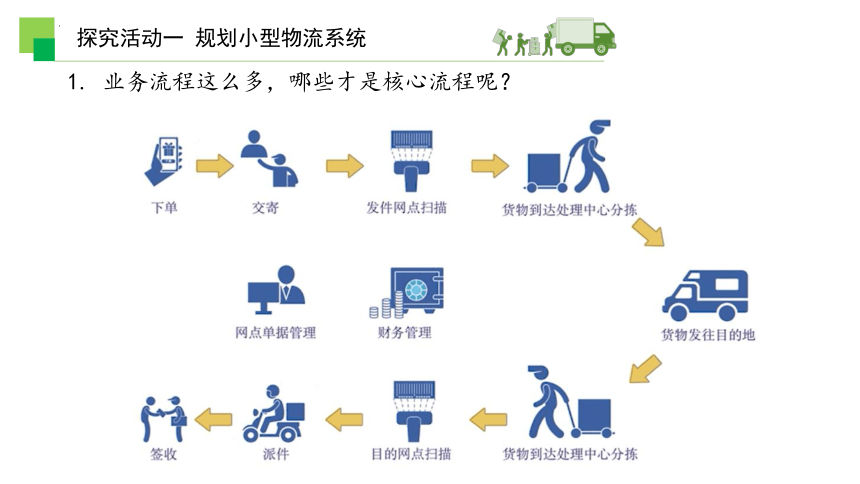

探究活動一 規劃小型物流系統
1. 業務流程這么多，哪些才是核心流程呢？
探究活動一 規劃小型物流系統
1.梳理物流系統業務流程
寄件人A
快遞員A
集散地A
集散地B
快遞員B
寄件人B
物流運輸
探究活動一 規劃小型物流系統
1.梳理物流系統核心業務流程
A點下單與取件
運輸
B點送件與簽收
P92:可行性分析是在系統開發項目確定之前,對系統開發的必要性、可能性以及可能的候選方案,從整個系統生存周期的角度進行分析和評價,為決策提供科學依據。
探究活動一 規劃小型物流系統

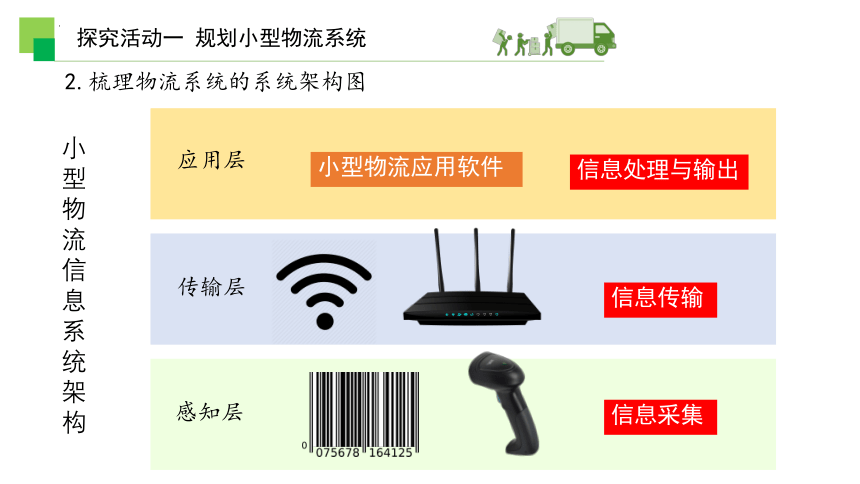

2.梳理物流系統的系統架構圖
小型物流信息系統架構
感知層
傳輸層
應用層
信息采集
信息傳輸
信息處理與輸出
小型物流應用軟件
信息系統的探究策略
系統規劃
系統分析

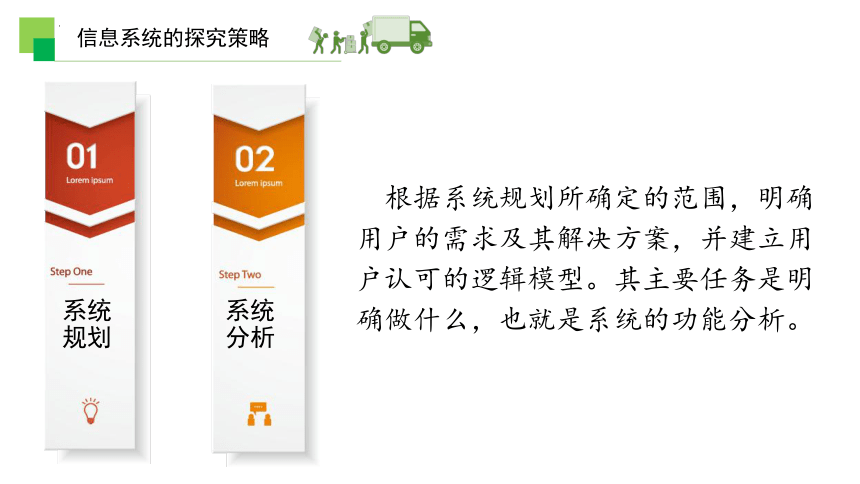

根據系統規劃所確定的范圍，明確用戶的需求及其解決方案，并建立用戶認可的邏輯模型。其主要任務是明確做什么，也就是系統的功能分析。
探究活動二 分析小型物流系統
分析小型信息系統的工作流程
數據庫
數據訪問
業務邏輯
用戶界面
A點下單與取件
運輸
B點送件與簽收
分析用戶需求
匹配核心業務
梳理訪問數據
探究活動二 分析小型物流系統
A點下單與取件
分析用戶需求
寄件用戶A
快遞員A
探究活動二 分析小型物流系統
A點下單與取件
匹配核心業務
小型物流信息系統
用戶A
快遞員A
集散地A
(1)登陸，提交“寄件單申請”
（2）派件取單
（3）取件
(4)送至倉庫
探究活動二 分析小型物流系統
數據庫
數據訪問
業務邏輯
用戶界面
寄件用戶A
快遞員A
填寫快件信息，確認下單
接受取件派單信息遞交，派送申請
寄件用戶下單，信息系統生成新的單據記錄并向快遞員發送取件派單信息。快遞員收取快件，遞交派送申請，更新快件狀態。
單據號、寄件人姓名與地址、收件人姓名與地址、
快件名稱、快件類型、快件重量、
下單時間、快件狀態.......
探究活動二 分析小型物流系統
分析用戶需求
集散地A
集散地B
運輸
探究活動二 分析小型物流系統
匹配核心業務
小型物流信息系統
用戶A
快遞員A
集散地A
(1)登陸，提交“寄件單申請”
（2）派件取單
（3）取件
(4)送至倉庫
（5）返回收件完成信息
(6)送至B點
(7)返回物品到達信息
運輸
集散地B
探究活動二 分析小型物流系統
數據庫
數據訪問
業務邏輯
用戶界面
顯示快件信息，提交運輸申請
顯示快件信息，確認收件
快件到達本地倉庫A后，倉庫A管理員向信息系統更新快件狀態提交運輸申請。快件到達目的地倉庫B后，倉庫B管理員確認收件，再次更新快件狀態。
單據號、運輸時間、接收時間、快件狀態……
集散地A
集散地B
探究活動二 分析小型物流系統
分析用戶需求
收件用戶B
快遞員B
B點送件與簽收
探究活動二 分析小型物流系統
匹配核心業務
小型物流信息系統
用戶A
快遞員A
集散地A
(1)登陸，提交“寄件單申請”
（2）派件取單
（3）取件
(4)送至倉庫
（5）返回收件完成信息
(6)送至B點
(7)返回物品到達信息
用戶B
快遞員B
集散地B
（8）派件送單
（9）取件
(10)送件
B點送件與簽收
（11）簽收
探究活動二 分析小型物流系統
數據庫
數據訪問
業務邏輯
用戶界面
接收送件派單信息
顯示快件信息，確認接收
快遞員依據信息系統提供的送件派單信息派送快件，收件用戶收到快件，確認簽收。系統更新快件狀態。
單據號、收件人姓名、收件人地址
派送時間、簽收時間、快件狀態
收件用戶B
快遞員B
探究活動二 分析小型物流系統
小型物流信息系統
用戶A
快遞員A
集散地A
用戶下單
系統派單
發出運輸請求
確認接收快件
用戶B
快遞員B
集散地B
系統派單
用戶簽收
核心業務
探究活動二 分析小型物流系統
請說說每個業務模塊主要的使用者是誰？
收件用戶
快遞員
寄件用戶
倉庫管理員
倉庫管理員
寄件用戶
收件用戶
倉庫管理員
快遞員
探尋小型信息系統的功能模塊
探究活動二 探究物流信息系統
……
探究活動二 分析小型物流系統
請你說說，每個功能模塊所使用到的SQL語句
3.1.2小型信息系統的規劃
第三章
搭建小型信息系統
