第 二 章 三維建?；A(chǔ)
四、三維建模技術的發展趨勢
活動1、認識三維建模技術
三、三維建模技術的分類
電影《十二生肖》中的三維設計技術

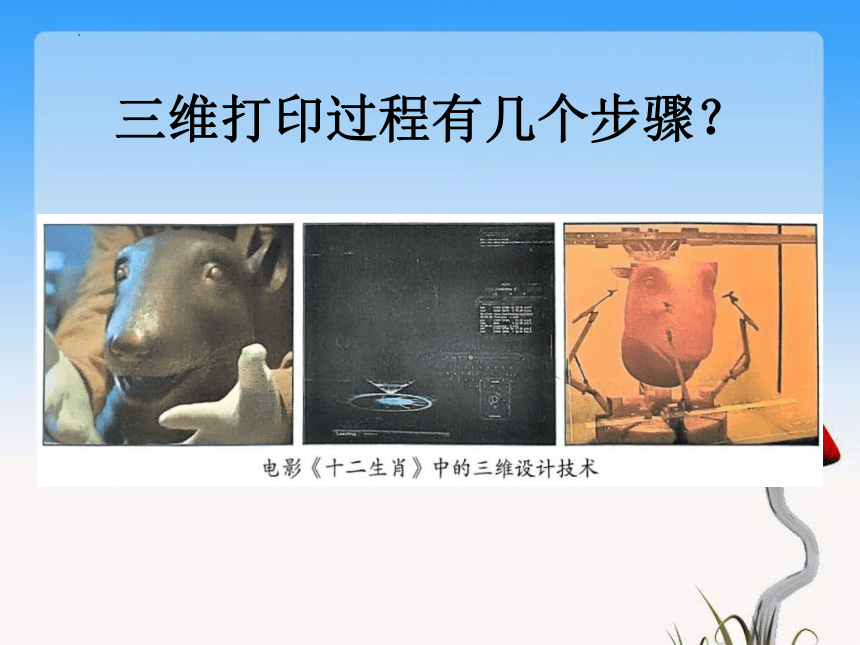

三維打印過程有幾個步驟？

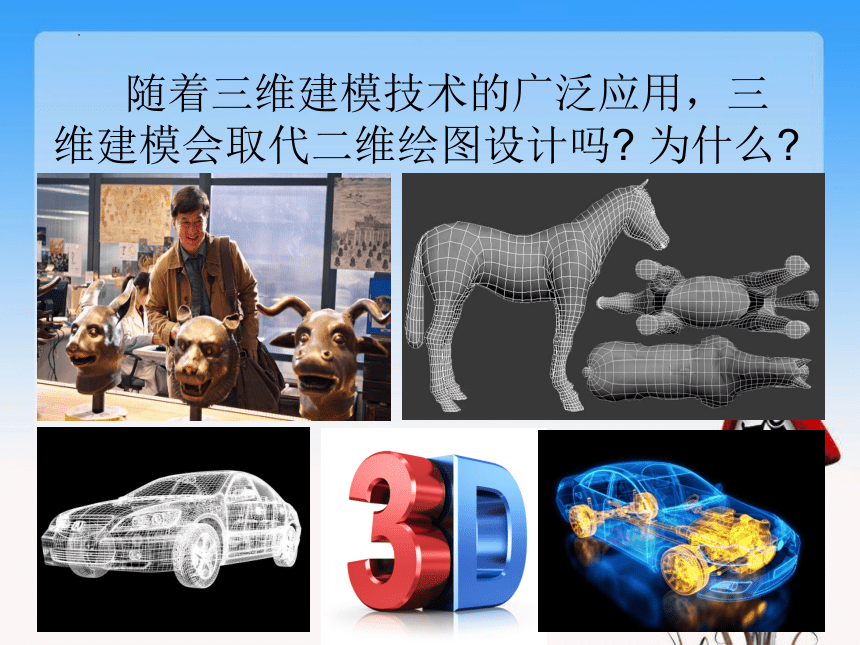

隨著三維建模技術的廣泛應用，三維建模會取代二維繪圖設計嗎 為什么

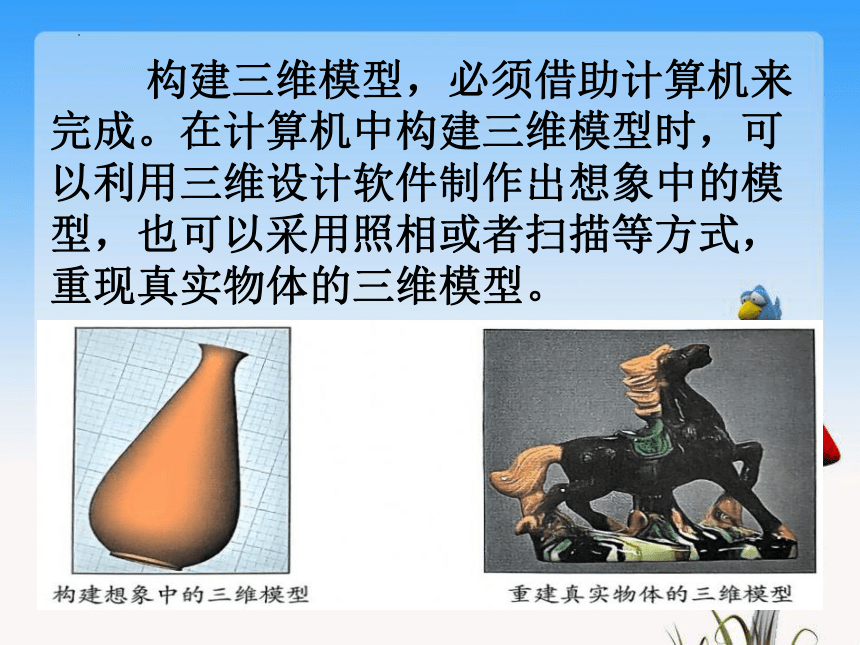

構建三維模型，必須借助計算機來完成。在計算機中構建三維模型時，可以利用三維設計軟件制作出想象中的模型，也可以采用照相或者掃描等方式，重現真實物體的三維模型。
三、三維建模技術的分類

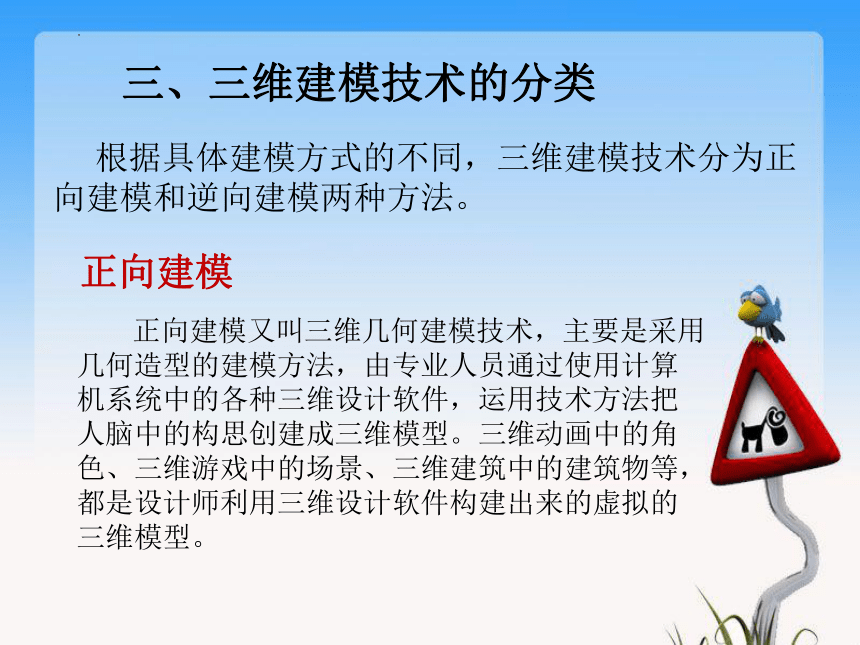

根據具體建模方式的不同，三維建模技術分為正向建模和逆向建模兩種方法。
正向建模
正向建模又叫三維幾何建模技術，主要是采用幾何造型的建模方法，由專業人員通過使用計算機系統中的各種三維設計軟件，運用技術方法把人腦中的構思創建成三維模型。三維動畫中的角色、三維游戲中的場景、三維建筑中的建筑物等，都是設計師利用三維設計軟件構建出來的虛擬的三維模型。
三、三維建模技術的分類
正向建模

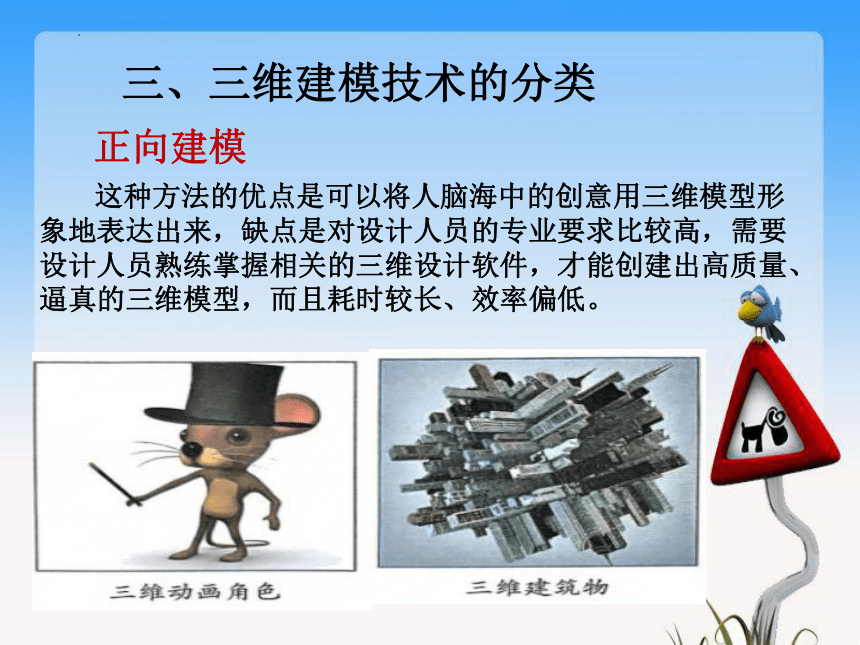

這種方法的優點是可以將人腦海中的創意用三維模型形象地表達出來，缺點是對設計人員的專業要求比較高，需要設計人員熟練掌握相關的三維設計軟件，才能創建出高質量、逼真的三維模型，而且耗時較長、效率偏低。
三、三維建模技術的分類
逆向建模
逆向建模又叫三維重建技術，是利用特定的方法，獲取現實世界中實物的三維數據，重建該實物的三維模型。
通常情況下，重建三維模型是在沒有設計圖紙或圖紙不完整、只有樣品的情況下，通過拍攝或者掃描等方法獲取相關的三維數據，重建三維模型。它是在計算機中建立表達客觀世界的關鍵技術。利用這種方法，可以大量、快速重建客觀世界中已有物體的模型。例如：可以全方位掃描文物，對文物進行三維重建。下圖就是利用三維重建技術復原文物的原貌。從右圖中可以看出，不僅“鄖縣人”頭骨的形態，其顏色甚至是一道裂痕都能完整地重現。
三、三維建模技術的分類
逆向建模
根據采用方法的不同，三維重建技術主要分為基于掃描的三維重建技術和基于圖像的三維重建技術。
基于掃描的三維重建技術主要是利用三維掃描儀獲取物體的三維數據。三維掃描儀是專門用于建模的自動化設備，能夠自動構建出物體的三維模型，
三、三維建模技術的分類
精度非常高，代表產品有三維激光掃描儀、手持式三維掃描儀、拍照式三維掃描儀等。三維激光掃描儀又分為點激光、線激光和面激光等不同類型，拍照式三維掃描儀又分為白光掃描和藍光掃描。
三、三維建模技術的分類
下面左圖是2018年某技術現場中的一臺三維腳型掃描儀。只要人站到這臺掃描儀上，掃描儀就會 對雙腳進行數據采集，顧客就可以看到自己的雙腳到底是什么樣子。同時，掃描過程會在機器上方屏幕同步顯示進程。數據測量結束后，顧客掃描二維碼，就可以得到自己腳型的完整研究報告。
三、三維建模技術的分類
基于圖像的三維掃描技術是通過拍攝實物的大量圖片，僅需少量編輯即可建立物體完整的三維模型，并且還可以真實還原物體的紋理和色彩信息。這種掃描技術采用高精度的相機自標定算法和稠密匹配算法，通過先進的自動三維模型構建與紋理最優化映射技術，可以最大程度地還原物體。
在建模時，先把要重建模型的物體放在轉臺上，在物體緩慢轉動的同時，利用攝像機拍攝物體的圖像，最后在計算機中進行編輯，就可以得到物體的三維模型。
三、三維建模技術的分類
目前國內已經擁有自主核心技術的三維建模系統。該系統配合專業級的硬件設備，可以對物體進行快速、自動、精確的三維重建。
在實際生活中，三維重建技術廣泛應用于對象識別、工業自動設計、三維視頻、三維游戲、動畫制作、建筑物原貌恢復等方面。
四、三維建模技術的發展趨勢
三維建模技術以方便、直觀等優勢，得到了越來越廣泛的應用。隨著三維設計及相關技術的快速發展和應用，三維建模技術在未來會有以下的發展趨勢。
(1)集成化：產品的各種信息(如材質等)與三維設計軟件會越來越密切地集成在一起。
(2)標準化：不同設計軟件之間的接口和數據格式越來越標準化，行業標準零件、非標準零件以及模具參數等各個數據庫也越來越標準化。
四、三維建模技術的發展趨勢
(3)智能化：三維建模技術會向著人性化、智能化方向發展，更便于非專業人士的使用。
(4)真實感：構建出的三維模型在外觀形狀、物理特性上更真實。
鞏固練習
正向建模和逆向建模各自的過程是怎樣的 二者分別適用于什么樣的場合 。
課堂小結：
三維建模技術的分類
正向建模
逆向建模
三維建模技術的發展趨勢
作業：
教材書第28頁的思考與練習？
