資源簡介

(共17張PPT)
必備知識
方法技巧

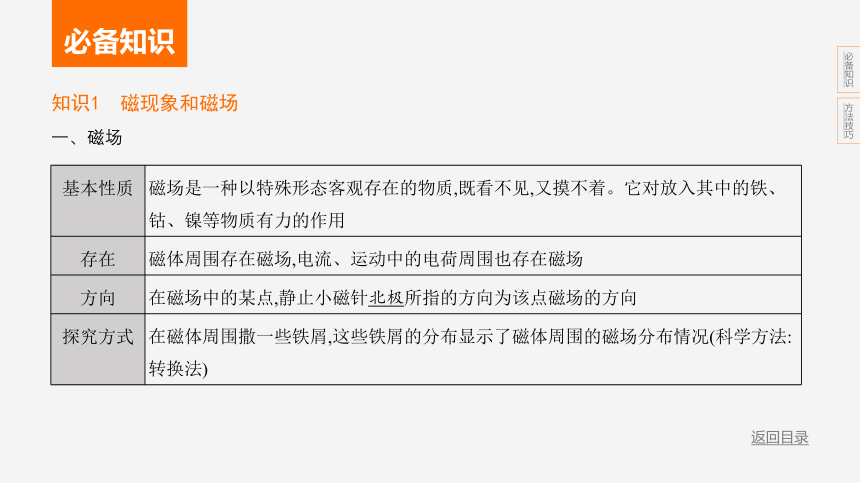

知識1　磁現象和磁場
一、磁場
基本性質 磁場是一種以特殊形態客觀存在的物質,既看不見,又摸不著。它對放入其中的鐵、鈷、鎳等物質有力的作用
存在 磁體周圍存在磁場,電流、運動中的電荷周圍也存在磁場
方向 在磁場中的某點,靜止小磁針北極所指的方向為該點磁場的方向
探究方式 在磁體周圍撒一些鐵屑,這些鐵屑的分布顯示了磁體周圍的磁場分布情況(科學方法:轉換法)

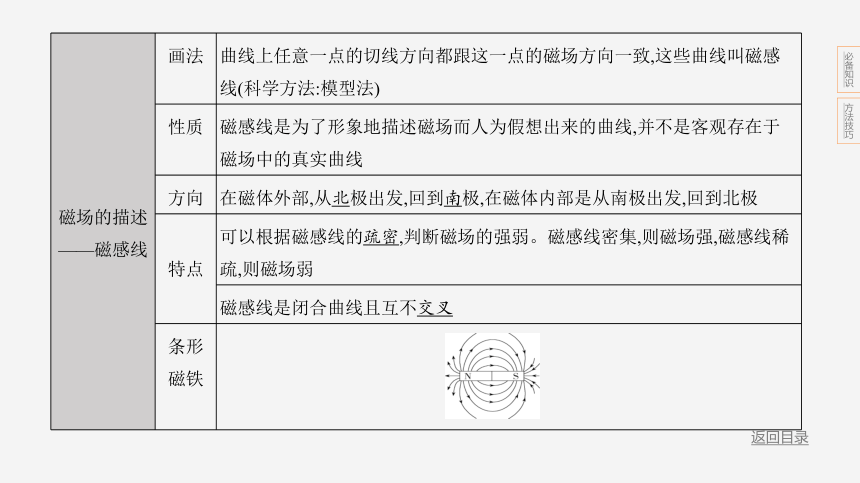

磁場的描述——磁感線 畫法 曲線上任意一點的切線方向都跟這一點的磁場方向一致,這些曲線叫磁感線(科學方法:模型法)
性質 磁感線是為了形象地描述磁場而人為假想出來的曲線,并不是客觀存在于磁場中的真實曲線
方向 在磁體外部,從北極出發,回到南極,在磁體內部是從南極出發,回到北極
特點 可以根據磁感線的疏密,判斷磁場的強弱。磁感線密集,則磁場強,磁感線稀疏,則磁場弱
磁感線是閉合曲線且互不交叉
條形 磁鐵

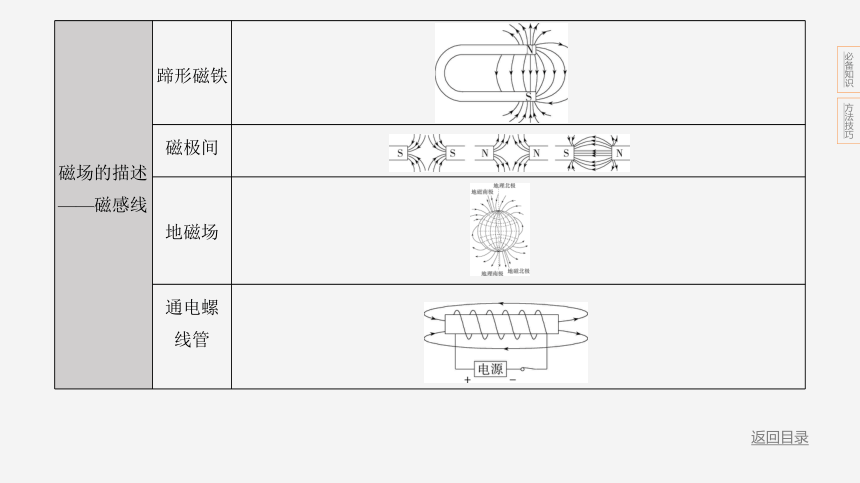

磁場的描述——磁感線 蹄形磁鐵
磁極間
地磁場
通電螺 線管

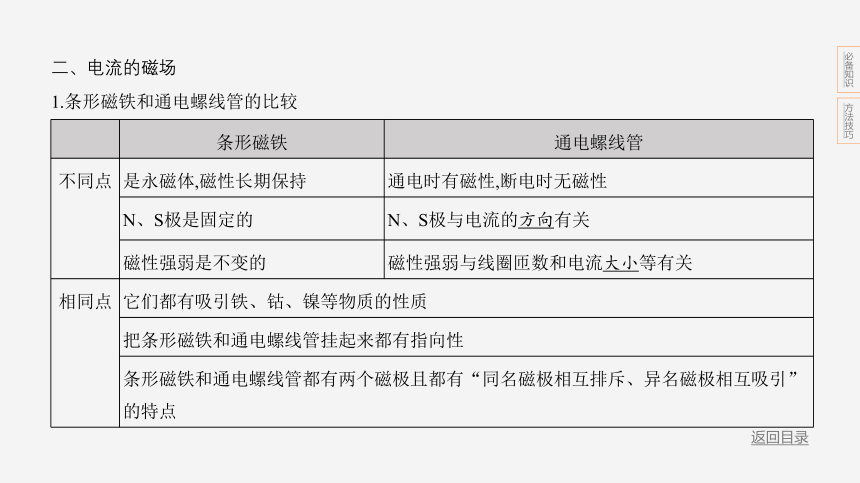

二、電流的磁場
1.條形磁鐵和通電螺線管的比較
條形磁鐵 通電螺線管
不同點 是永磁體,磁性長期保持 通電時有磁性,斷電時無磁性
N、S極是固定的 N、S極與電流的方向有關
磁性強弱是不變的 磁性強弱與線圈匝數和電流大小等有關
相同點 它們都有吸引鐵、鈷、鎳等物質的性質
把條形磁鐵和通電螺線管掛起來都有指向性
條形磁鐵和通電螺線管都有兩個磁極且都有“同名磁極相互排斥、異名磁極相互吸引”的特點

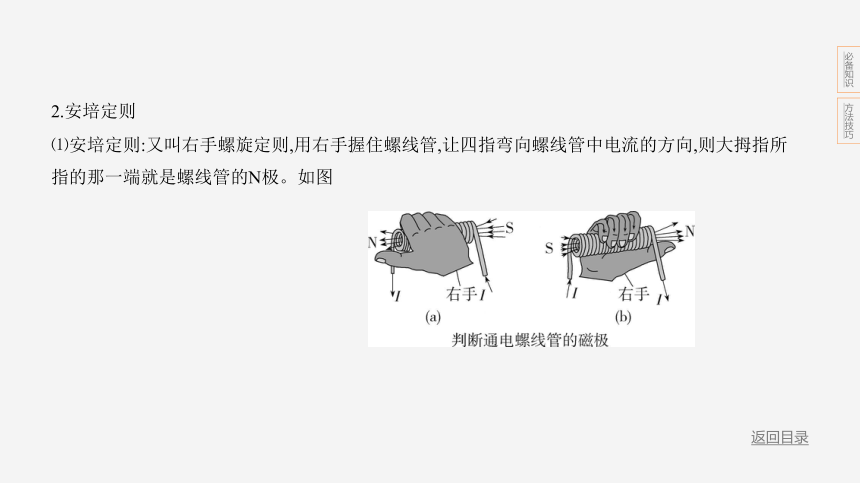

2.安培定則
⑴安培定則:又叫右手螺旋定則,用右手握住螺線管,讓四指彎向螺線管中電流的方向,則大拇指所
指的那一端就是螺線管的N極。如圖
⑵使用安培定則時應注意
①決定通電螺線管磁極極性的根本因素是通電螺線管上電流的環繞方向,而不是通電螺線管的導
線繞法和電源正、負極的接法。當兩個螺線管中電流的環繞方向一致時,它們兩端的磁極極性就
相同。
②四指的環繞方向必須是螺線管中電流的環繞方向。
③N極和S極在通電螺線管的兩端。
⑶運用安培定則解題分為三個步驟
①標出螺線管上電流的環繞方向;
②由環繞方向確定右手的握法;
③由握法確定大拇指的指向,大拇指所指的那一端就是螺線管的N極。
3.電磁鐵及其應用
電磁鐵及其特點 電磁鐵是通電產生磁場的一種裝置。在鐵芯的外部纏繞與其功率相匹配的導電繞組,這種通有電流的線圈像磁鐵一樣具有磁性,即電磁鐵。我們通常把它制成條形或蹄形,以使鐵芯更加容易磁化
電磁鐵的優點 電磁鐵的磁性有、無可以用通、斷電流控制;磁性的大小可以用電流的強弱或線圈的匝數多少來控制;磁極可以由改變電流的方向來控制。即:磁性的強弱可以改變、磁性的有無可以控制、磁極的方向可以改變
電磁鐵的應用 電磁繼電器、電磁起重機、電鈴、磁懸浮列車、電子門鎖、智能通道閘、電磁流量計等
知識2　電磁感應、電動機
一、電磁感應現象與通電導體在磁場中受力現象的比較
電磁感應現象 通電導體在磁場中受力現象
定義 閉合電路的一部分導體,在磁場中做切割磁感線運動時會產生電流,這種現象叫電磁感應現象 當放在磁場中的導體有電流通過時(導體與磁場不平行),導體會受到磁場的作用力
原理圖
電磁感應現象 通電導體在磁場中受力現象
影響因素 導體中感應電流的方向,跟導體運動方向和磁場方向有關 通電導體在磁場中受力的方向跟電流的方向和磁場的方向有關
能量轉化 機械能轉化為電能 電能轉化為機械能
應用 發電機 電動機
二、平衡位置
　　在直流電動機中,若沒有換向器,當線圈轉到線圈平面與磁感線垂直的位置時,線圈相對的兩
邊電流方向相反,所受磁場力大小相等、方向相反,阻礙線圈繼續轉動,線圈將最終停在這一位置
不再轉動,這個位置叫平衡位置。如圖：
三、電磁感應與右手定則
右手定則:伸開右手,使拇指與其余四個手指垂直,并且都與手掌在同一平面內;讓磁感線從手心進
入,并使拇指指向導線運動方向,這時四指所指的方向就是感應電流的方向。這就是判定導線切割
磁感線運動時感應電流方向的右手定則。
知識3　家庭電路
元件 安裝特點 作用
進戶線 家庭電路有兩根進戶線,一根叫火線,與大地之間的電壓為220 V;另一根叫零線,與大地之間的電壓為0;零線與火線之間的電壓為220 V
電流的通道
電能表 串聯在干路中 用來測量家庭電路中所消耗的電能的多少
總開關(閘刀開關) 串聯在干路中,安裝在電能表后 控制整個電路的通斷
元件 安裝特點 作用
保險盒 (熔斷器) 串聯在干路中(火線上),保險絲由電阻大、熔點低的鉛銻合金制成 當電流過大時,保險絲熔斷,切斷電路,保護用電器
開關 與所控制的用電器串聯,接在火線上 控制各支路的通斷
插座 并聯在電路中 用于用電器的供電
用電器 并聯在電路中 把電能轉化為其他形式的能
方法　電動機問題的分析技巧
　　電動機利用了通電導體在磁場中受力的作用的原理,是把電能主要轉化成機械能(其中一部
分轉化成內能)的一種設備。
電動機工作時的兩種情況分析:
1.當電動機正常工作時,電動機把大部分電能轉化成機械能,即做有用功,小部分電能轉化成了內
能,即做額外功,此時W電=W機械+Q,即W電>Q;
2.當電動機不能正常工作,如線圈卡住不能轉動時,電能全部轉化成內能,此時W電=Q。
例　某同學根據如圖所示電路進行實驗:先用夾子夾住電動機轉軸使其不能轉動,閉合開關S,移動滑動變阻器滑片,記下電壓表讀數和電流表讀數。后松開夾子,使電動機轉軸轉動,移動滑動變阻器滑片,記下電壓表讀數和電流表讀數。數據記錄如表所示:
2
0.2 J 0.2 J
36 J 28.8 J
U/V I/A W/J Q/J
不轉動 0.2 0.1 W1 Q1
轉動 3.0 1.2 W2 Q2
利用表中數據計算和分析:(已知公式:W=UIt、Q=I2Rt)
(1)電動機的電阻為　　　 Ω;
(2)不轉動時,通電10 s,電動機所做的電功W1和所產生的熱量Q1;
(3)電動機轉動時,通電10 s,電動機所做的電功W2和所產生的熱量Q2;
(4)試比較W1和Q1的大小關系以及W2和Q2的大小關系,并分析其原因。
電動機未轉動時,電流流經電動機線圈時電能全部轉化為內能,因此W1=Q1,電動機轉動時,電流流經電動機線圈時電能一部分轉化為機械能,另一部分轉化為內能,因此W2>Q2。
