四年級教科版下冊第二章第2節

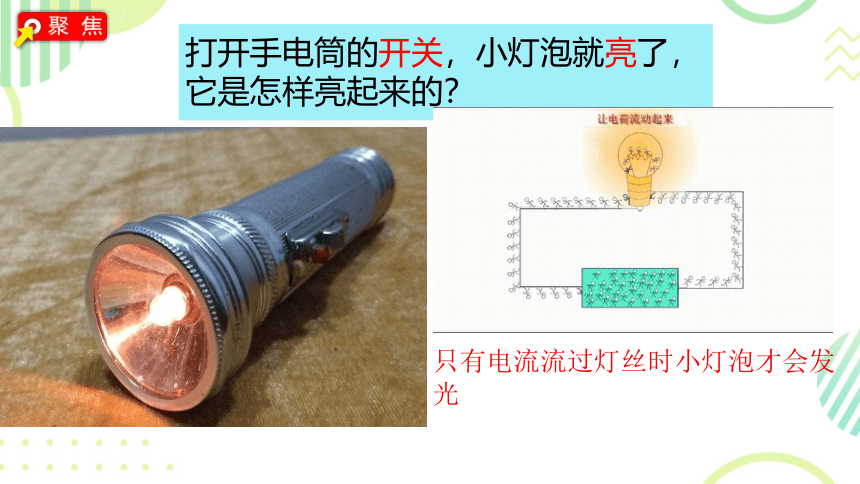

打開手電筒的開關，小燈泡就亮了，
它是怎樣亮起來的？
只有電流流過燈絲時小燈泡才會發光

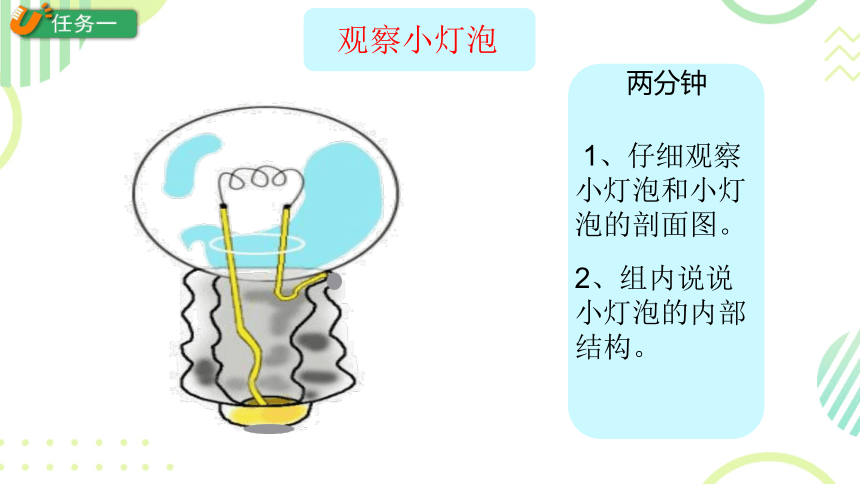

1、仔細觀察小燈泡和小燈泡的剖面圖。
2、組內說說小燈泡的內部結構。
觀察小燈泡
兩分鐘

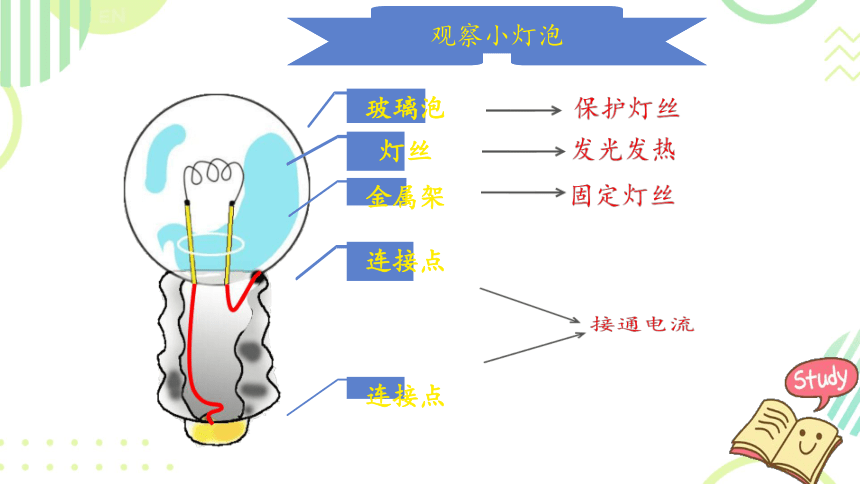

觀察小燈泡
玻璃泡
燈絲
金屬架
連接點
連接點

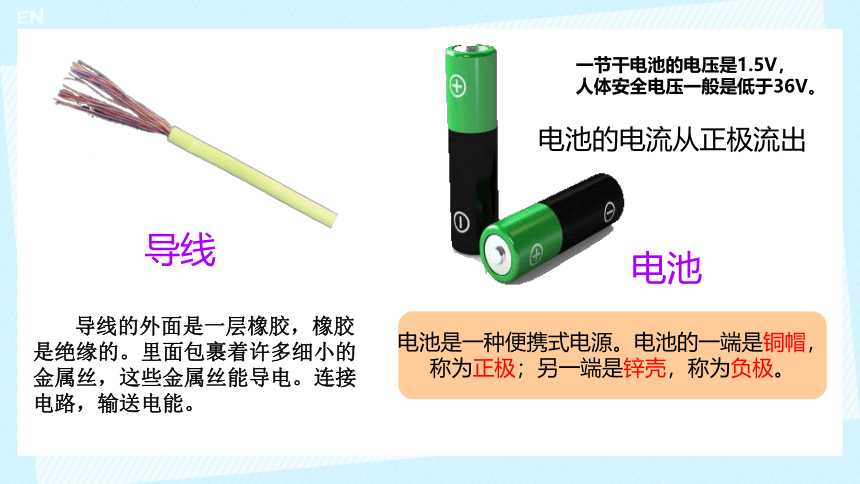

導線
電池
導線的外面是一層橡膠，橡膠是絕緣的。里面包裹著許多細小的金屬絲，這些金屬絲能導電。連接電路，輸送電能。
電池是一種便攜式電源。電池的一端是銅帽，稱為正極；另一端是鋅殼，稱為負極。
一節干電池的電壓是1.5V，
人體安全電壓一般是低于36V。
電池的電流從正極流出

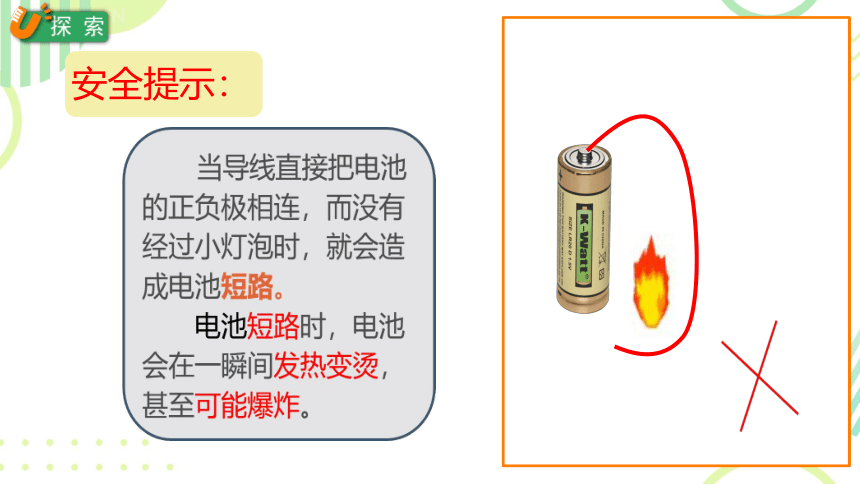

安全提示：
小組成員分工合作，嘗試用一段導線和一節電池讓小燈泡亮起來，并及時在學習單上記錄有哪些連接方式能點亮小燈泡哪些連接方式不能點亮小燈泡
活動時間六分鐘
研討
分析這些能點亮小燈泡的連接，你認為電池和小燈泡怎樣連接，小燈泡才能點亮？
電池的正負極分別與小燈泡的連接點相連
電從電池的正極(“+”)流出來，通過導線流到小燈泡的一個連接點，再經過與連接點相連的金屬架流到燈絲，再?gòu)牧硪粋€(gè)金屬架流到另一個連接點，通過這個連接點流回到電池的負極(“-”)。電就在這樣一個閉合、往復的路徑里流動。
電流過的路徑就是電電路路。
+
-
電路
電
路
連
接
方
式
通
路
通
路
短
路
斷
路
斷
路
電路不通
斷開了！
斷路是指處于電路沒有閉合開關，或者導線沒有連接好，
或用電器燒壞或沒安裝好，即整個電路在某處斷開的狀態。
請問哪幅圖的小燈泡能亮起來？
1
2
3
4
通路，亮
短路，不亮
通路，亮
斷路，不亮
安全用電提醒
我們實驗中用的是電壓為1.5v的電池作為電源。
人體的安全電壓是 36伏，一些特定的環境中會更低。
發電廠發出的，通過導線送到各家各戶的電是220v交流電，這是足以引發觸電事故、致人死亡的電！所以，不能用家里、學校里插座中的電做實驗。
你們學習到了什么？
